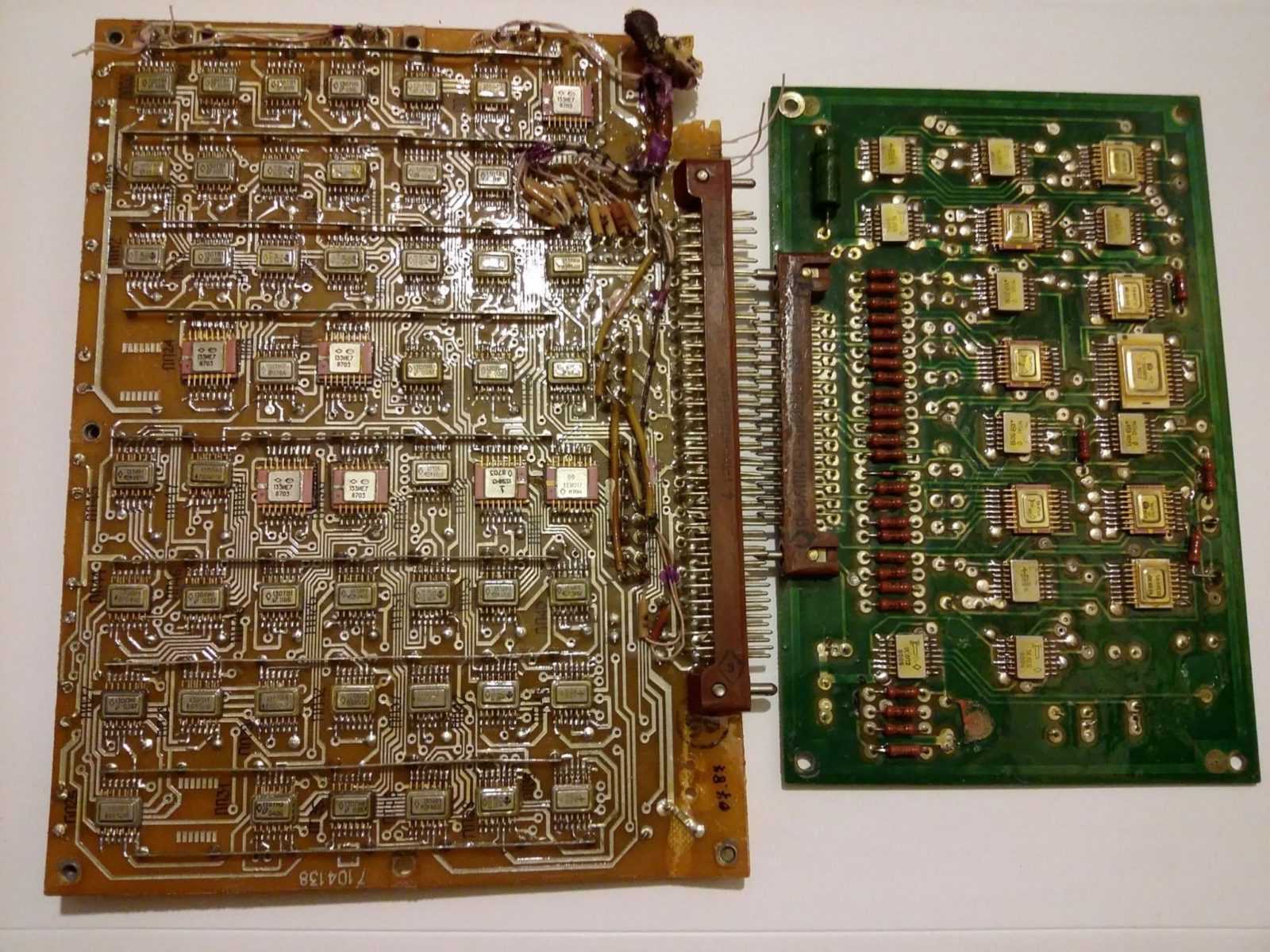

Скупка печатных плат с содержанием драгметаллов

М2М-передача данных в АСУ ТП

Рассмотрим М2М-решение для промышленных автоматизированных систем управления технологическими процессами (АСУ ТП) с передачей данных по GSM/GPRS-каналу. Промышленные маршрутизаторы «Позитрон» серии XR (рис. 4) позволяют передавать данные последовательного порта RS-232 через беспроводное TCP/IP-соединение на сервер (например, сервер Центра обработки данных, ЦОД). Отличительными особенностями данных маршрутизаторов являются:

Беспроводная передача данных последовательного порта в нескольких направлениях: на сервер ЦОД или офис Управляющей компании, удаленно управляемым объектам и др.
Возможность «удлинения» COM-порта (режим прозрачной передачи данных последовательного порта) и интеграции в системы телеметрии (М2М). В отличие от GSM-терминалов, например вышеупомянутого GSM-терминала «Позитрон ЕС485», эту опцию поддерживают не все маршрутизаторы (GSM/3G-роутеры) других серий и производителей.
Защита передаваемых данных — создание безопасных виртуальных частных сетей (Virtual Private Network, VPN) на базе IPSec (IP Security) с шифрованием DES, 3DES, AES, MD5 и SHA-1. Поддержка PPTP, L2TP, GRE-туннелей и OpenVPN («Позитрон XR3G422»).

Рис. 4. Промышленный 3G-маршрутизатор «Позитрон XR» с четырьмя Ethernet-портами

Пример распределенной системы мониторинга (передачи) информации с применением «Позитрон XR» приведен на рис. 5.

Рис. 5. Распределенная система мониторинга удаленных объектов с применением 3G-роутера «Позитрон XR»

На удаленном объекте к управляющему контроллеру сбора информации от датчиков через последовательный интерфейс RS-232 подключается «Позитрон XR 1». Далее маршрутизатор устанавливает беспроводное TCP/IP-соединение с сервером ЦОД и передает на него через мобильный Интернет данные (технологические параметры, показания датчиков и т. п.) в виде пакетов. В ЦОД данные анализируются и представляются в графическом виде.

«Позитрон XR 1» устанавливает другое TCP/IP-соединение (М2М на рис. 5) с расположенным в Управляющем центре маршрутизатором «Позитрон XR 2» для передачи ему пакетов данных (по протоколу TCP/UDP). «Позитрон XR 2», получив пакет, осуществляет буферизацию данных, разбор пакета и выдачу данных по последовательному интерфейсу RS-232 на порт контроллера. Контроллер соответствующим образом управляет механическими или иными устройствами (затворами, насосами и др.).

По третьему беспроводному защищенному соединению (туннель VPN IPSec) показания датчиков или другие технологические параметры транслируются в офис управляющей компании.

VPN работает следующим образом:

Узлы идентифицируют друг друга перед созданием туннеля.
Оба узла требуют заранее настроенной политики, указывающей, какие протоколы могут использоваться для шифрования и обеспечения целостности данных.
Узлы сверяют политики, чтобы договориться об используемых алгоритмах. Если это не получается, туннель не устанавливается.
Как только достигнуто соглашение по алгоритмам, создается ключ, который будет использован в симметричном алгоритме для шифрования данных.

«Позитрон XR» также поддерживает промышленные протоколы MODBUS, IEC.

Приборы и устройства

Довольно приличное содержание драгоценных металлов в радиодеталях имеется во многих образцах советских измерительных приборов и вычислительной техники. Примерами могут служить ЭВМ типа ЕС, высокочастотные генераторы, некоторые калькуляторы, осциллографы, электронные вольтметры и т. п. Велика концентрация драгметаллов практически во всех марках советских радиостанций. Отыскать такую технику в настоящее время непросто, но если удача улыбнётся, то можно неплохо заработать. Рекомендуем: Отличия меди от латуни и бронзы, их характеристики

Программаторы и анализаторы

Если найти программаторы 815 модели, то внутри такой техники содержится около 21 грамма золота, 1,35 грамма палладия, 32 г серебра и около 3 граммов платины. Любая компания, работающая со скупкой подобной техники, будет заинтересована в приобретении, а заработок может достичь нескольких тысяч рублей. Очень хорошо оцениваются анализаторы с такими маркировочными индексами серий 817, 820, 821,823 и 831. Согласно техническим таблицам, содержание золота в радиодеталях данных приборов достигает 11 грамм, а платины — 0,9 г.

Приборы и устройства

Велика концентрация драгметаллов практически во всех марках советских радиостанций

Программаторы и анализаторы

Очень хорошо оцениваются анализаторы с такими маркировочными индексами серий 817, 820, 821,823 и 831. Согласно техническим таблицам, содержание золота в радиодеталях данных приборов достигает 11 грамм, а платины — 0,9 г.

Советские радиостанции

Драгоценные металлы присутствуют в любой советской радиостанции, а их количество зависит от мощности устройства, количества рабочих частот и дополнительного оборудования. Некоторые экземпляры могут содержать десятки граммов таких химических элементов, как золото, серебро и платина.

Крупные радиостанции как системы состоят из:

нескольких радиопередатчиков для дублирования сигналов;
радиоприёмников в количестве двух и более;
вспомогательного оборудования.

Переработка лома радиодеталей в домашних условиях — занятие довольно кропотливое. При этом такая работа довольно опасна для здоровья. Но хорошо подзаработать на устаревших и сломанных радиотехнических приборах можно, сдав детали на переработку специализирующимся предприятиям. Только предварительно нужно самостоятельно оценить количество «драга» во вторсырье, используя справочник «Радиодетали, содержащие драгметаллы».

Возможно, вам также будет интересно

Характерным отличием новой модификации 3G-модулей Cinterion EHS5 и EHS6 Rel 03 является встроенная платформа Java profile IMP-NG & CLDC 1.1 HI, а также новое программное обеспечение, предназначенное для использования в системах экстренного реагирования eCall и «ЭРА-ГЛОНАСС». Новые модули программно и аппаратно совместимы: EHS5 с BGS2, а EHS6 — с BGS8.

Дальнейшее развитие космического сегмента глобальных навигационных систем ГЛОНАСС (Россия), GPS Navstar (США) и (в перспективе) Galileo (ЕС) предполагает постоянное совершенствование навигационной аппаратуры потребителей различных классов, а также навигационно-связных систем радионавигационного мониторинга и управления подвижными объектами .

Бесплатное Bluetooth-приложение ATM Control SE разработано для технических специалистов, отвечающих за монтаж и ввод в эксплуатацию промышленных модемов. Приложение позволяет проверить и настроить модем, помогает выбрать место с высоким уровнем GSM-сигнала для установки антенны. Передача данных между приложением и модемом осуществляется по технологии Bluetooth, подключение защищено паролем.

Использование золота в электро и радиотехнике

Благодаря своим характеристикам золото является востребованным материалом для применения в различных электронных устройствах. Драгметалл отличается высокой электропроводимостью, не тускнеет, как медь и серебро, не подвергается разрушению со временем. К тому же, золото — это мягкий материал, который легко принимает любые формы.

Наиболее востребован золотой металл при производстве электролитических покрытий, контактов, соединений. Следующая по популярности область применения — создание золотых сопряжений в полупроводниковых компонентах.

Добыча золота из радиодеталей — трудоемкий процесс. Металл подвергается рафинированию, отделяющему его от прочих элементов.

Золото в радиодеталях

Различные варианты

Драгоценные металлы (включая, золото и серебро) в импортных конденсаторах содержатся в различных комбинациях. Так как стоимость золота стабильно высокая и оно является наиболее популярным способом вложения средств, нужно знать, где производится прием устройств или можно приобрести компоненты, чтобы выплавить драгоценный металл для дальнейшего использования, оценки или продажи.

Продать конденсаторы

По количеству золота, серебра или сочетаний этих компонентов, выпущенные во времена СССР и импортные, равны по стоимости. Среди них специалисты по приемке и оценки выделяют керамические конденсаторы. Основная ценность конденсаторов содержится на его контактах, выводах. Здесь сосредоточено до 90% металлов от общего их количества в компоненте технического прибора.

Радиодетали, содержащие драгметаллы

Содержащиеся драгметаллы в радиодеталях образца времен Союза могут достигать до 5%. В транзисторах же не более 2%.

Но настоящий «Клондайк» – это конденсаторы, которые использовались в военной технике. Из них можно извлечь до 8 г золота и 50 г серебра. Рассмотрим подробнее, какие драгметаллы в радиодеталях и в каких именно можно найти.

Транзисторы

Выгоднее всего сдавать транзисторы, но не первые попавшиеся под руку, а только определенного типа. Золото присутствует в таких типах транзисторов:

КТ 605, КТ 603, КТ 602, КТ 316, КТ 312, КТ 306, КТ 302, КТ 301, КТ 203, КТ 201, а также тех, чьи ножки имеют характерный для драгметалла цвет.
КТ 907, КТ 904, КТ 606 – хотя с виду у них нет позолоченных элементов.
КТ 970, КТ 958, КТ 934, КТ 931, КТ 930, КТ 925, КТ 920, КТ 919, КТ 911, КТ 909, КТ 817, КТ 816, КТ 815,
КТ 814, КТ 611, КТ 604, КТ 602 – а также другие, у которых корпус окраски главного драгметалла.
2Т 912, КП 947, КП 904, КТ 912, КТ 908, КТ 802, КТ 809, КТ 808, КТ 803, КТ 812, КТ 704 – выпущенные до начала перестройки.

Часто из золота в транзисторе сделана подложка, находящаяся под проводником.

Радиолампы

В лампах содержание золота зависит от конкретной модели. Как правило, драгметаллы наносятся на сетку, расположенную рядом с анодом. Это делается с целью избегания перегрева. Рекордсмены по содержанию золота это – ЛИ702–1; ЛИ703; ЛИ-705; ЛИ-604; К-1; ТГИ1-2500/50; ГУ-84Б; ГУ-78Б; ГУ-73П; ГУ-73Б; ГУ-71Б; ГМИ-7; ГМИ-7-1; ГМИ-4Б; ГМИ-42Б; ГМИ-32Б-1; ГМИ-32Б; ГМИ-2Б; ГМИ-19Б. В этих же и других моделях присутствует в большом количестве серебро, платина, палладий. В большем количестве они использовались в образцах более чем полувековой давности. В те времена даже ножки приборов освещения покрывались благородными металлами.

Резисторы

Радиодетали, содержащие золото, платину и палладий, имеют среди своих составляющих такие резисторы-потенциометры: ПТП 2, ПТП 1, ПЛП 6, ПЛП 2, ПП3 47, ПП3 45, ПП3 44, ПП3 43, ПП3 41, ПП3 40, ППМЛ В, ППМЛ М, ППМЛ И, ППМЛ ИМ, КСП 4, КСП 1, КСД 1, КСУ 1, КП 47, КПП 1, КПУ 1, КПД 1, РС, СП5-44, СП5-39, СП5-37, СП5-24, СП5-22, СП5-21, СП5-20, СП5-18, СП5-17, СП5-16, СП5-15, СП5-14, СП5-4, СП5-3, СП5-2, СП5-1, СП3-44, СП3 39, СП3 19. Особенно ценные резисторы, которые выпускались в 70–80 годах XX века.

Конденсаторы

В конденсаторах содержание драгметаллов есть только в маркировках радиодеталей, использовавшихся в промышленности военной направленности, а точнее:

Платина и палладий содержится в КМ 6, КМ 5, КМ 4, КМ 3; а также конденсаторах трубчатого типа ЭТ, КТ, К53 30, К53 28, К53 25, К53 22, К53 18, К53 17, К53 16, К53-15, К53 10, К53 7, К53 6, К53 1 и всех подобных деталях, изготовленных в Болгарии времен существования СССР.
Серебро же можно найти в К15-5, К10-7В.

Разъемы

Разъемы, содержащие золото, выпускались советской промышленностью: СНП59-64В, СНП59-96Р, ГРППМ7-90Ш, РППГ2-48. Толщина драгоценного покрытия может достигать нескольких микрон.

Реле

В реле найти золото не получится, а вот серебра там прилично:

РЭС-6 – около 157 г.
РСЧ-52 – около 688 г.
РКМ-П1 – около 332 г.
РВМ – около 897 г.

Микросхемы

Среди микросхем к тому же есть радиодетали с содержанием золота:

К 573, К 564, К 249, К 178, К 134, К 133 и такого же типа.
К 580, К 564, К 145, К 142 и т. д.
К 574, К 544, К 228, К 217, К 157, К 140 и других.
АОТ 101, К 565РУ7, К 65РУ6, К 565РУ5, К 565РУ2, К 500, К 142ен и пр.

Радиодетали, содержащие драгметаллы

Золото и серебро в основном содержится в отечественных радиодеталях, в импортных намного меньше. Редкие драгметаллы есть в кинескопе. К примеру, платина. Многие детали делают из сплавов с высоким содержанием ценных компонентов. Покрытия из золота можно узнать по цвету, другие драгметаллы сложнее. Содержания палладия в радиодеталях до 80%. Ценится радиотехнический лом военной техники, осциллографы. Золото нередко скрыто под корпусом, серебро можно найти на контактах переключателей.

Радиолампы

Ценные металлы в радиолампах извлекают путем растворения напыления и позолоты. В некоторых моделях телевизоров, радиотехники содержание золота в радиолампах достигает 9 грамм (ГИ-42Б П3), минимальное в марке 12П17Л.

Микросхемы

Золото – инертный токопроводящий металл. Им делают пайку, покрывают контакты. Большое содержание Аu в м/с К1108ПА15, 1109КТ5. На современных образцах золото заменяют сплавами высокой пробы. Добычу серебра из радиодеталей подобного рода умельцы ставят на поток.

Транзисторы

В транзисторах оборонных заводов золота больше, чем у других производителей, особенно в серии КТ, до 200 мг. Встречаются палладий, платина. Выход драгметаллов зависит от умелой сортировки лома, демонтажа транзисторов.

Реле и разъемы

Для химического извлечения серебра из радиодеталей электроустановок выбирают реле серии РВМ, РЭС. Рециклинг разъемов проводится расплавкой лома драгметаллов.

Резисторы

Драгметаллы ищут в деталях, выпущенных до 80-х годов прошлого века. Продуктивными являются серии ПП и К с изображением ромба. Современные резисторы выпускают из других материалов. Точная информация есть в справочных таблицах, размещенных в общем доступе.

Конденсаторы

Серебро находят в сериях К10, К15, изделиях выпуска прошлого века с желтым корпусом. Они использовались в ламповой радиотехнике, телевизорах с кинескопом. Палладий, платина содержатся в бескорпусных конденсаторах.

Получение серебра из сплавов

Исходным материалом для выделения металлического серебра являются серебросодержащие сплавы, из которых изготавливают ряд электроразъемов и контактов.

Предварительная подготовка «сырья» заключается в том, что у деталей и устройств, предназначенных для переработки, удаляют все лишнее. В первую очередь, все неметаллические части (пластмассу, полимеры, кристаллы полупроводников), а также металлические элементы, явно не содержащие серебра, например, части контактов, которые не соприкасаются при замыкании этих контактов.

Проделав все вышеуказанное, вы значительно упростите процедуру растворения образцов, да и кислоты для этого потребуется меньше. Серебросодержащие образцы растворяют в 30%-ной (по объему) азотной кислоте при температуре 50. 60°С. Растворяют «сырье» мелкими порциями массой по 1. 3 г, при этом очередную порцию добавляют только после полного растворения предыдущей. Примерно на растворение 1 г сплава расходуется 3,6 мл 95%-ной азотной кислоты. В результате полного растворения серебросодержащего сплава образуется прозрачный раствор.

Помните, что вся эта работа должна проводиться в хорошо проветриваемом помещении, даже если это кухня — форточка должна быть открытой.

Теперь на очереди — получение хлорида серебра и осаждение его из раствора. Для этого в полученный при предыдущей операции раствор, нагретый примерно до 70°С, добавляют 7. 10%-ную соляную кислоту, постоянно перемешивая раствор. В результате из раствора начинает выделяться осадок (хлорид серебра)

Учтите, перемешивать раствор и осторожно добавлять в него соляную кислоту продолжают до полного прекращения образования осадка (но переливать кислоту не следует!). Температуру раствора поддерживают до тех пор, пока осадок полностью не осядет на дно

Затем раствору дают остыть до 20. 25°С, после чего осторожно доливают к прозрачной жидкости над осадком еще чуть-чуть соляной кислоты той же концентрации, чтобы убедиться, что осадок из раствора выпал полностью. Далее раствор оставляют на ночь в темном месте, затем отфильтровывают осадок (хлорид серебра), просушивают его и сплавляют примерно при 1000°С с бикарбонатом натрия (питьевой содой), взяв 1,5 г соды на 1 г серебра. После охлаждения расплава металлическое серебро легко отмыть от других компонентов расплава водой из-под крана. На этом процедура получения серебра и заканчивается.

А для лучшего восприятия материала предлагаю познакомиться с краткой характеристикой используемых в данном процессе химреактивов.

Серебро (Ag). Мягкий белый металл, плотность которого 10,5 г/см³. Температура плавления 960,8°С, не растворяется в щелочах, но поддается действию кислот (кипящей концентрированной серной, а также азотной при комнатной температуре).

Соляная кислота (HCl). Бесцветная прозрачная жидкость с острым запахом хлористого водорода. Максимальная концентрация кислоты около 36%; такой раствор имеет плотность 1,18 г/см³. Соляная кислота взаимодействует с азотнокислым серебром с образованием хлорида серебра, выпадающего в осадок.

Бикарбонат натрия, гидрокарбонат натрия, питьевая сода (NaHCО3). Белый кристаллический порошок плотностью 2,16. 2,22 г/см³. При 100. 150°С полностью разлагается, превращаясь в Na2CО3. Применяется в медицине, например, для промывания кожи при попадании на нее кислоты.

Все эти реактивы можно приобрести в хозмагах.

Получение золота из сплавов

Исходным сырьем для получения металлического золота являются золотосодержащие сплавы, из которых изготавливают ряд электроразъемов и контактов, корпуса микросхем, транзисторов, часов и др. Мне приходилось использовать микросхемы следующих серий: 108, 109, 115, 119, 123, 128, 130, 133, 136, 149, 156, 162, 175, 178, 185, 188, 198, 229, 231, 249, 505 и др., а также корпуса транзисторов типа: Кт 301, Кт 603, Кт 605, Кт 608, Кт 644 и др. Характерным отличием подобных материалов является их золотистая окраска. Содержание золота в исходных материалах (образцах) составляет до 10% (по массе). Но надо иметь в виду, что содержание золота, указываемое в паспортных данных подобных изделий, часто не соответствуют действительности, и обычно оно бывает намного меньше значения, приводимого в паспорте. И учтите, что содержание золота в радиодеталях, изготовленных до 1989 года, соответствует паспортным данным, а вот в последующие годы золота в радиодетали стали добавлять значительно меньше (почти на 40%), чем обещали в паспорте. Это я так, чтобы не строили грандиозных планов, так как не всегда овчинка стоит выделки, как говорится в известной поговорке.

С позолоченными корпусами часов работать можно без всякого подвоха.

Бесплатная технология извлечения золота и серебра из радио- и электродеталей

Я уже как-то опубликовал статью о том, как золотить блесны, а теперь постараюсь поделиться опытом «добычи» из радиодеталей как серебра, так и золота. Мне думается, что поскольку технологии извлечения обоих драгметаллов из радио- и электродеталей почти идентичны, то стоит рассказать, как добывать и то и другое. Не сомневаюсь, что эта информация заинтересует многих, в первую очередь тех, для кого химия не была в школе скучным предметом. Конечно, в наше время, когда абсолютно все цветметаллы стали очень популярны, отыскать их на городских свалках почти невозможно, но радио- и электродеталей от старой аппаратуры пока хватает. Кстати, многие просто не знают, как использовать старые телевизор (тот же «Рубин»), магнитофон, транзистор, микросхему и т. п. А ведь содержащихся в них драгметаллов хватит, чтобы позолотить или покрыть серебром блесну, кольцо или другую мелочевку. А то, что надо для этого, не так уж трудно сейчас приобрести в магазинах.

Итак, разговор начнем с выделения серебра, как менее ценного металла.

Детали — основные источники драгметаллов

Большего всего драгметаллов можно найти в электронных блоках управления различной техники, созданной оборонной промышленностью, ЭВМ старых поколений, радиотехническом и телевизионном оборудовании. В таком радиотехническом ломе наиболее часто можно встретить такие драгметаллы, как серебро, золото, платину, а также иридий и палладий. В некоторых случаях при производстве радиотехники использовались и используются дорогие редкоземельные металлы.

Типы радиодеталей

Анализируя содержание драгметаллов в радиодеталях по справочнику, приходят к выводу, что самыми ценными в этом плане являются:

Конденсаторы. Ценные элементы в относительно больших количествах присутствуют в ёмкостных конденсаторах, произведённых в СССР. Также богаты на драгметаллы керамические и танталовые конденсаторы.
Микросхемы. Особенно выгодны при сдаче в виде радиотехнического лома подобные детали с маркировкой133, 564, 1533, 155, 142, 530 и134.
Генераторные лампы. Драгметаллы присутствуют в изделиях, имеющих маркировку ГМИ, ГИ, ГС и ГУ.
Транзисторы. Для переработки с целью выделения драгоценных металлов подходят практически все виды таких радиодеталей, как советского производства, так и современные российские или зарубежные аналоги.
Резисторы. Нужно подбирать электрические сопротивления из серий СП5 (1−44), СП3 (19−44), ПП3 (40−47).
Светодиоды. Для извлечения драгметаллов подходят только те образцы, которые имеют выводы жёлтого цвета.
Потенциометры. Исключительно с аббревиатурой, обозначающей серии изделий: ПЛП, ПТП, ППМФ и ППЛМ.
Прерыватели (Реле). На переработку с целью извлечения редких элементов идут практически все виды таких радиодеталей.

Данный перечень не представляется полным и окончательным списком радиодеталей, содержащих драгметаллы. Элементы, имеющие в наличии золото, присутствуют в простейших электротехнических деталях: кнопках, переключателях или разъёмах.

Распределение ценных металлов

Золото и платина сосредоточены в основном в разъёмах, микросхемах, транзисторах, реле и конденсаторах. Серебро более рассредоточено и, кроме названых радиоэлементов электронной техники, присутствует в сопротивлениях, предохранителях и различных контактах. А палладий, как правило, является частью состава керамических конденсаторов.

Если обращать внимание на процентное отношение, то более 50 процентов всего золота и серебра в радиотехнических изделиях сконцентрировано в контактах разного типа. Остальная часть золота в основном распределяется в транзисторах, диодах и микросхемах, а серебра — в конденсаторах и сопротивлениях

В качестве примера, показывающего количество содержащегося в электродеталях золота, можно рассмотреть таблицу наличия в граммах этого драгоценного металла в тысяче единиц некоторых типов транзисторов:

Индекс	Золото
2Т118А/Б/В	11,69
2Т306А-Г	12,76
2Т355А	19,34
2Т506А/Б	19,53
2Т603А/Б, 2Т603Г, 2Т608А/Б	23,11
2Т704А/Б	26,04
2Т944А	28,47
2Т998А	33,41
2Т935А	33,43
