Содержание драгоценных металлов в различных устройствах
Приборы, вышедшие из строя или потерявшие практический интерес, предприимчивыми людьми подвергаются аффинажу. С помощью этого процесса драгметаллы в технике очищаются от примесей для последующего использования в качестве ценностей или для применения в других приборах.
Наличие и количество драгоценных металлов в каждом устройстве зависит от маркировки и серии радиодетали. В некоторых элементах техники попадаются такие благородные и редкие металлы как золото, платина и палладий. Они достаточно устойчивы к окислению и обладают высокой сопротивляемостью к агрессивным средам.

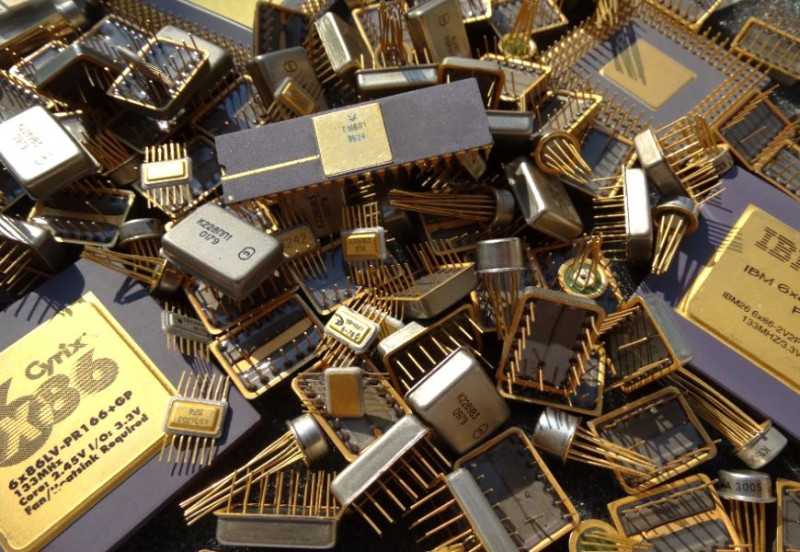

Микросхемы
В микросхемах содержится золото (Au) и серебро (Ag). Платина практически не встречается, либо содержится в малых количествах. Таблица наглядно показывает содержание драгоценных металлов в микросхемах. Все цифры указаны в миллиграммах, из расчета наличия ценных элементов в 1 микросхеме.
| Тип детали | Золото | Серебро |
| к1200цл1 | 0,0056 | |
| 133ЛА1 | 0,0212136 | 0,000758 |
| 542НД1 | 0,0209665 | 0,032320 |
| 1002ХП1 | 0,0283 | 0,0492 |
| 0537РУЗВ | 0,0132847 | 0,031068 |
Конденсаторы
В таблице указанно количество драгоценных металлов в граммах (г) из расчета содержания в 1 изделии. Содержание драгметаллов приведено фактическое, а не то, которое указано в паспорте устройств.
| Маркировка изделия | Золото | Серебро | Платина | Палладий |
| KM-56-M1500-1300 пФ | 0,0134823 | 0,0238574 | ||
| 1КВПМ | 0,0266000 | |||
| 1КПВМ 1-7 | 0,0260000 | |||
| 1КПВМ-147 | 0,0242000 | |||
| 1КПВМ-147 эксп. | 0,0242000 | |||
| 1КПВМ-2 3.600.042 | 0,0300000 | |||
| 2КПВМ-146 | 0,0465000 | |||
| 6N8J | 0,0300000 | |||
| КП1-22-10кВ 50-3000 пФ | 3,8878000 | 43,0342000 | ||
| КП1-27-35КВ 60-750 пФ эксп. | 5,2109400 | 68,8688300 | ||
| К10-17 2А КР. гр. Н50П | 0,0097689 | 0,0016628 |
Транзисторы
| Маркировка изделия | Золото | Серебро | Платина |
| КТ970А | 0,0446085 | 0,0405459 | |
| 2Т994А | 0,0754258 | 0,1428440 | 0,0000275 |
| 19С17 | 0,02 | ||
| 2Т998А | 0,0319096 | 0,2735409 | |
| 2Т203В | 0,0111634 | ||
| 2Т948 | 0,0338111 | 0,046152 | |
| 2Т948Б | 0,03468 | 0,04487 |
Разъединители
| Маркировка изделия | Золото | Серебро | Платина |
| РЕ11-49 | 349,1 | ||
| РЕ15-49 | 27,31 | ||
| РЕ15-53 | 54,63 | ||
| РЕ15-59 | 109,2 | ||
| РЕ15-61 | 163,9 | ||
| РЕ15-65 | 218,5 | ||
| РЕ17-65 | 228,2 |
Резисторы
| Маркировка изделия | Золото | Серебро | Платина |
| 1ПЕВР-10 ВТ, 15 ВТ | 0,0786 | ||
| 1ПЭВ-100 ГОСТ 6313-66 | 0,0786 | ||
| 1ПЭВ-25 | 0,0786 | ||
| 1ПЭВ-30 | 0,0786 | ||
| 1ПЭВ-30 ГОСТ 6513-66 | 0,0786 |
Гнёзда
| Маркировка изделия | Золото | Серебро | Платина |
| 6р-150а | 2,28 | 1,496 | |
| БО4.04137 | 0,125035 | ||
| КИ7.746.012 | 0,06288 | ||
| КИ7.746.013 | 0,06363 | ||
| ИЮ3.649.006 | 2,064 | ||
| ИЮ3.649.010 | 2,52 |
Реле
| Маркировка изделия | Золото | Серебро | Платина |
| 112.3702 | 0,075 | 0,095 | |
| 132-1В (холодильник) | 0,36 | ||
| 2РВМ (4 к-та) | 0,0127 | 1,5878 | |
| 2РВМ-190 | 1,58 | ||
| 47 УХЛ4 | 0,066 | 1,09 | |
| 8В-2-К ОС | 3,63522 | ||
| 8В-2-К,ОС | 3,63522 |
Выключатель
| Маркировка изделия | Золото | Серебро | Платина |
| БВИ-433 | 0,0082 | 0,0872 | 0,0024 |
| БВИ-452 | 0,0063 | 0,3696 | 0,0016 |
| БВФ-622 | 0,0144 | 0,4443 | 0,0151 |
| ВВ-250Р | 0,011 | 40,09338 | |
| ВВ-330Б-31.5-2000У1 | 2394,54 | ||
| ВВ-400Р | 0,011 | 40,09338 | |
| УБ-250А | 14,8852 |
Диоды
| Маркировка изделия | Золото | Серебро | Платина |
| 1631А | 0,00047 | ||
| 1631Б | 0,00047 | ||
| 1А402А | 0,002206 | 0,013594 | |
| 1А402АР | 0,020384 | 0,02527 | |
| 1А404Г | 0,021715 | 0,021208 | |
| 1А404Д | 0,021715 | 0,021208 |
СВЧ диод
| Маркировка изделия | Золото | Серебро | Платина |
| 1А106АР | 0,00381 | 0,02712 | |
| 1А106Б | 0,0019 | 0,01356 | |
| 1А408А | 0,00548 | 0,00301 | |
| 1А501Б | 0,0019 | 0,01359 | |
| 2А107А | 0,00438 | 0,00169 | |
| 2А107АР | 0,00876 | 0,00338 | |
| 2А108А | 0,00438 | 0,00169 |
Генераторные лампы
| Маркировка изделия | Золото | Серебро | Платина |
| ГМИ-6 | 0,0593 | 0,0008 | |
| ГМИ-6-1 | 0,0592 | 0,0008 | |
| ГИ-30 | 0,0377 | 0,0003 | 0,0006 |
| ГМИ-10 | 0,2937 | 0,0005 | 0,0047 |
| ГМИ-32Б | 2,3258 | 17,088 | 0,0335 |
| ГМИ-32Б-1 | 2,326 | 14,392 | 0,0335 |
| ГМИ-29Б-1 | 6,363 | 54,598 | 0,092 |
| ГМИ29А-1 | 6,363 | 35,959 | 0,092 |
Резонаторы
| Маркировка изделия | Золото | Серебро | Платина |
| КВАРЦ РБ02 РЦ3.382.369ТУ | 0,00013 | 0,00398 | |
| КВАРЦ РВ18 АУ0.338.037ТУ | 0,00087 | 0,0165 | |
| 2041.15.130-01 | 0,113944 | ||
| D15,2Х11,2Х07,6 | 0,02441 | ||
| ББ7.124.084 | 0,32386 | ||
| БЛОК 2073М | 0.24106 | 14.77563 | 0.07063 |
Тиристоры
| Маркировка изделия | Золото | Серебро | Платина |
| 2Н102Б | 1,212 | ||
| 2Н102В | 0,0007 | ||
| 2У101 | 0,002665 | ||
| 2У101А | 0,00284 | ||
| 2У101А-Е | 0,000516 | ||
| 2У104А | 0,019051 | ||
| 2У106 | 0,030507 | 0,000821 | |
| 2У106А | 0,03 |
Тублеры
| Маркировка изделия | Золото | Серебро | Платина |
| Б5-29 | 0,29287 | 2,075361 | |
| Б5-30 | 0,25 | 0,96 | |
| Б5-31 | 0,25 | 0,96 | |
| Б6-30 | 0,25 | 0,96 | |
| ВБТ-2 | 5,512 | ||
| ВБТ-4 | 5,499 | ||
| МТД3 (микротумблер) 0.360.016 | 0,21437 | 0,107175 | |
| ПТ-1Т | 1,55748 |
Аффинаж радиодеталей
Аффинаж радиодеталей предполагает глубокую очистку драгметаллов от примесей, находящихся в радиоэлементах. Предприимчивые люди осваивают кустарный аффинаж вторичных драгметаллов. С помощью этого метода драгоценные металлы вытравляются из различных элементов в бытовых условиях. Для этого используют несколько способов с применением серной и азотной кислоты.
При электролизе драгметаллы отделяются от прочих примесей под воздействием электрического тока. Для этого потребуется серная кислота (электролит), кусок железа или свинца в качестве катода и источник питания для тока.
Другой вариант подразумевает применение серной, соляной и азотной кислоты для приготовления довольно опасного и ядовитого вещества под названием «Царская водка». В своем обычном состоянии эта термоядерная смесь представляет собой жидкость желтого цвета с запахом хлора. Ее часто применяют для добычи палладия в домашних условиях за счет сильных окислительных свойств.
При добыче драгметаллов кустарным методом важно соблюдать все меры безопасности, так как контакт с химическими элементами крайне опасен и грозит отравлением и сильными ожогами. Использование индивидуальных средств защиты (маски, рукавицы, фартуки) – обязательное условие при аффинаже
Помимо аффинажа можно попробовать поискать золото на пляже или в земле. Люди часто теряют украшения и ювелирные изделия, содержащие драгметаллы. Для этого потребуются магниты и металлоискатели.
Перечень радиоаппаратуры и золотосодержащих элементов, установленных до 1985-1986 гг
Особого внимания заслуживает советская электроника, произведенная до 1985-1986 годов. Такие устройства содержат максимальное количество драгметалла, потому не стоит спешить расставаться со старой аппаратурой времен СССР.
Во многих устройствах, таких как телевизоры, магнитофоны, радиоприемники, содержится золотая “начинка”.
РБ-3 Радиодетали
Список золотосодержащих частей радиоаппаратуры будет следующим:
- Транзисторы. Большое содержание драгметалла приходится на серии КТ101, КТ103, КТ117, КТ603, КТ613, основное его сосредоточение — под кристаллом или на ножках.
- Разъемы. Они покрыты тончайшими слоями солнечного металла.
- Радиолампы. Особенно отличаются модели ГМИ-11, 12П17Л, 6В1П. Радиолампы, дополнительно к золоту, могут содержать платину, серебро, тантал, палладий.
- Полупроводники. Немного драгметалла содержится в диодах, светодиодах, стабилитронах.
- Конденсаторы. Именно они содержат самый большой объем солнечного металла.
- Наручные часы. Золотом иногда покрывали корпус изделия.
- Компьютерные детали. Золотосодержащие детальки могут быть в составе процессоров, разъемов и пр.
Чем старше советское изделие, тем больше внутри может оказаться ценных материалов. Металл, применяемый в радиодеталях — 999 пробы. Толщина золотой наплавки на радиодетали крайне мала и измеряется микронами.
Как найти драгметаллы в радиодеталях?
В советской технике золото встречается намного чаще, чем в современных моделях. Это обусловлено тем, что в изделиях нового образца драгоценные металлы заменяют более дешёвым вольфрамом.
Конденсаторы
Наибольшее количество золота содержится в конденсаторах. В одном таком радиоэлементе может находиться около 9 граммов жёлтого металла и до 50 граммов серебра.
Но следует иметь в виду, что такие конденсаторы применялись исключительно в военной технике, поэтому встречаются они крайне редко.
В микросхемах позолотой покрываются выводы, соединённые с керамической пластиной. Золото наносится гальваническим способом в количестве от 1 до 10%. Золото можно обнаружить в качестве подложки под кристалл кремния и специальных припоев не только в микросхемах, но и в транзисторах.
В пластмассовых микросхемах вес золота может составлять от 0,3 до 1,1%, в керамических от 1 до 5%. Серебро очень трудно добыть из радиодеталей, потому что оно наносится на контакты и корпуса очень тонким слоем. В контактах может содержаться от 16 до 95% серебра высокой пробы.
Платина считается самым дорогим из драгоценных металлов. Чаще всего она встречается в конденсаторах серии КМ в качестве сердечника. В других радиоэлементах платина используется при изготовлении выводов реохордов и термопар, а также в качестве проволоки и контактов реле.
Самым распространённым реле, содержащим платиновые контакты, считается РЭС-9. Но, в отличие от конденсаторов серии КМ, от даты и места выпуска может зависеть доля платины в этих радиоэлементах.
Вас может заинтересовать: Плавка меди в домашних условиях: что нужно учитывать?
Палладий содержится в керамических конденсаторах, основой которых являются титаны бария и стронция (около 5%) и в разъемах определённого типа (1-3%).
Сколько золота содержится в конденсаторах и какие из них покупают по 120 000р за кг.
О том, что в конструкции конденсаторов и других радиотехнических деталей содержится весьма привлекательное количество драгоценных металлов, известно, наверное, каждому.
Однако источников, подробно описывающих, где и в каком количестве находится золото или платина не так уж много. Кроме того, в интернете практически нет информации о том, по какой цене принимают золотосодержащие радиодетали и можно ли на них заработать.
Я попытался разобраться в данном вопросе и, изучив некоторые источники, сделал свой, небольшой список радиодеталей и конденсаторов, содержащих драгметаллы.
Содержание драгметаллов в конденсаторах
Прежде всего, следует упомянуть, что наибольшее содержание платины, золота и серебра наблюдается именно в конденсаторах, выпущенных в годы существования Советского Союза.
Более «молодые» комплектующие радиотехнических устройств лишены обильного наличия драгметаллов в своей конструкции и практически не принимаются в пунктах приема радиолома.
Ввиду необходимости удешевления производства, а также внедрения современных технологий, нужда использования благородных металлов в подобных устройствах сейчас существенно ниже, чем это было ранее. Поэтому содержание золота в современных радиодеталях с течением времени стремительно близится к нулю.
Перечень конденсаторов содержащих драгметаллы и их цена на приемке.
Помимо серебра и золота, в конденсаторах СССР не редко встречается также платина и палладий.
Согласно информации из открытых источников, конденсаторы «КМ зелёные 5V»
Содержание в них драгоценных металлов разнится в зависимости от года выпуска и заводской серии
« К52-2
» (большой) можно продать от 75.00 до 113 руб. за штуку, а его более мелкий аналог до 20.00 руб.
Конденсаторы «К 22 5»
также разнятся по содержанию драгметаллов, и в среднем на 1кг таких конденсаторов приходится порядка 34г золота и 52г серебра.
Рыжие «КМ Н90 F»
Особой ценностью среди приемщиков данных радиодеталей, пользуются «КМ» конденсаторы на которых изображен знак «ромб». Данный знак обозначает, что изделие изготавливалось для военных нужд. Такие детали содержат больше драгоценных металлов и серебра, чем аналогичные.
Частота пробы драгметалла в км конденсаторах
Вторичные драгоценные металлы в конденсаторах КМ-5: серебро, платина, палладий. Содержание серебра 7,61 гр. Содержание платины 16,84 гр. Модержание палладия 13,5 гр.
Количество драгметаллов в граммах на 1000 шт.
Содержание драгметаллов в конденсаторах КМ-5
Конденсаторы КМ-4а, КМ-5а Конденсаторы КМ-4а, КМ-5а, ОСКМ-5а предназначены для работы в цепях постоянного, переменного токов и в импульсных режимах. Конденсаторы изготавливают в соответствии с ОЖО.460.161 ТУ; ОЖО.460.043 ТУ; ОЖО.460.043 ТУ ОЖО.460.183 ТУ. Конденсаторы выпускают в водородоустойчивом и неводородоустойчивом исполнениях. КМ-4а, КМ-5а: неизолированные керамические конденсаторы, исполнение — УХЛ.
Конденсаторы КМ-4б, КМ-5б Конденсаторы КМ-4б, КМ-5б, ОСКМ-4б, ОСКМ-5б предназначены для работы в цепях постоянного, переменного токов и в импульсных режимах. Изготавливаются в соответствии с ОЖО.460.161 ТУ; ОЖО.460.043 ТУ; ОЖО.460.043 ТУ ОЖО.460.183 ТУ. Конденсаторы выпускают в водородоустойчивом и неводородоустойчивом исполнениях. КМ-4б, КМ-5б: изолированные окукленные керамические конденсаторы, исполнение — всеклиматическое.
Расшифровка сокращенных обозначений конденсаторов
а) слово «Конденсатор»; б) сокращенное обозначение вида; в) вариант; г) буква «С» для конденсаторов водородоустойчивого исполнения; д) группа по ТКЕ; е) номинальная емкость; ж) допускаемое отклонение емкости от номинальной (кроме гр. Н90); з) буква «В» – всеклиматическое исполнение; и) обозначение документа на поставку.
Старые конденсаторы КМ-5
Содержание драгметаллов в конденсаторах КМ-5
Старая и популярная серия монолитных керамических конденсаторов. Первые выпуски этих конденсаторов были синего цвета, но с начала 70-х годов стали покрываться краской зеленого цвета.
Вторичные драгоценные металлы в конденсаторах КМ-5: серебро, платина, палладий. Содержание серебра 7,61 гр. Содержание платины 16,84 гр. Модержание палладия 13,5 гр.
Количество драгметаллов в граммах на 1000 шт.
Содержание драгметаллов в конденсаторах КМ-5
Конденсаторы КМ-4а, КМ-5а Конденсаторы КМ-4а, КМ-5а, ОСКМ-5а предназначены для работы в цепях постоянного, переменного токов и в импульсных режимах. Конденсаторы изготавливают в соответствии с ОЖО.460.161 ТУ; ОЖО.460.043 ТУ; ОЖО.460.043 ТУ ОЖО.460.183 ТУ. Конденсаторы выпускают в водородоустойчивом и неводородоустойчивом исполнениях. КМ-4а, КМ-5а: неизолированные керамические конденсаторы, исполнение — УХЛ.
Для чего золото в приборах?
Искать драгметалл специалисты советуют в микросхемах, разъемах, полупроводниках, других радиодеталях.
На заре радиоэлектроники стойкие к коррозии токопроводящие контуры и пластины умели делать из драгметаллов. Золото и другие драгметаллы используют для изготовления сим-карт, микросхем и сейчас, но детали стали намного мельче. По содержанию золота в радиодеталях профи определяют возраст техники. Высокое содержание драгметаллов в радиолампах означает, что его наносили на сетку в области катода для корректировки электронов.
Золото применяют там, где исключена коррозия, необходимо предотвратить искрообразование. При внешней разборке драгметаллы бывает сложно заметить, они применяются в виде:
- микроскопических деталей или элементов;
- фольги толщиной в несколько микрон;
- покрытий, сделанных напылением или гальваническим методом.
Больше всего драгметаллов в старых деталях советского образца. По статистике более 80% серебра, используемого в промышленности, потребляет электротехническая отрасль для электро- и радиотехники.
Отслужившие кинескопы – источник вторичных ресурсов. Высокое содержание драгметаллов в электронно-лучевых трубках объясняется сложностью конструкции: электронная пушка, система управления. Утилизировать их сложно, старые телевизоры пылятся на дачах, в гаражах, хотя могут стать источником дохода.
Что нужно знать о красных конденсаторах серии КМ
Красные конденсаторы марки КМ получили свое название из-за рыжего керамического корпуса. Они в большом количестве выпускались в прошлые годы и сегодня тоже применяются в различных бытовых радиоприборах. Это:
- осциллографы;
- генераторы;
- контрольно-измерительные приборы.
В зависимости от модели с одного прибора можно срезать 200 –300 грамм красных конденсаторов. Они используются также в аппаратуре для военных целей. Спрос на них очень большой, потому что внутри содержатся благородные металлы. Современные технологии позволяют эффективно их извлекать и перерабатывать.
Виды
Вся правда о красных конденсаторах КМ состоит в том, что они делятся на два вида. Оба они содержат в своем составе ценные металлы. Если в красных конденсаторах КМ Н90 содержится палладий, то в КМ Н30 – платина.
Поэтому есть смысл собирать и реализовывать в скупку все виды красных конденсаторов. Они еще бывают желтого цвета, но в основном преобладает красный. Стоимость зависит от размера и количества выводов внутри радиодетали. Перед продажей необходимо убедиться, что действительно эти элементы представляют ценность для перерабатывающих предприятий.
Выпускались также конденсаторы красного цвета, в которых не было ни платины, ни палладия. Поэтому можно легко их перепутать и принести в скупку компоненты, не имеющие никакой ценности.
Демонтаж
Для правильного демонтажа необходимо откусывать ножки конденсаторов максимально ближе к корпусу. В некоторых случаях можно увидеть, что корпус приклеен к плате и полностью залит лаком. Перед тем, как его срезать, нужно удалить лак, чтобы получить доступ к ножкам детали. Для этой цели можно воспользоваться монтажным ножом или другим острым предметом.
Некоторые модели конденсаторов заливают также массой похожей на резину. Ее нужно сначала разрезать, чтобы добраться до радиодетали. Количество платины и палладия, которые можно получить при вторичной переработке, зависит от количества приборов.
Считается, что изделия с большим корпусом содержат больше благородных металлов, поэтому имеет смысл в первую очередь их реализовывать в скупку. Ножки нужно срезать под самый корпус, чтобы наличие ненужных фрагментов не влияли на стоимость, потому что никто не станет платить за ножки из простого металла.
При желании, если радиодеталей много их можно рассортировать или просто взвесить, чтобы знать точное количество. Это поможет определить приблизительную стоимость за весь товар. Продать можно любое количество независимо от года выпуска и производителя. Главная ценность – это платина и палладий.
Транзисторы
Содержание золота в транзисторах делает добычу этого металла выгодной.
Некоторые разновидности транзисторов серии КТ могут дать до 0,2 грамма драгоценного металла.
В транзисторах встречаются и другие ценные металлы:
- серебро;
- палладий;
- платина.
Эффективность добычи золота и других металлов зависит от сортировки. Умелый подбор сырья позволяет более точно определить технологию, а значит – удешевить процесс извлечения драгметаллов, получить более полный выход конечного продукта.
Вот несколько примеров того, в каких транзисторах находится золото и в каком количестве:
| Марка транзистора | Содержание золота в граммах на тысячу штук |
| 2Т104В | 7,96 |
| 2Т306Г | 12,76 |
| 2Т307А-1 | 0,49 |
| 2Т325Б | 17,20 |
| 2Т608Б | 23,11 |
| 2Т912Б | 52,72 |
В транзисторах, изготавливавшихся для нужд военной техники, содержание золота выше, чем в таких же деталях гражданского сектора производства.
Марка транзистора военной техники начинается с цифры, например – 2 Т104В.
Радиодетали, содержащие золото
Золотоносные месторождения разрабатывают, если содержание драгоценного элемента хотя бы 1 грамм на тонну породы. В одной микросхеме желтого металла от 1-го до 5-ти процентов. Золотом покрыты выводы детали, заключенные в керамический корпус.
Если он сделан из пластмассы, содержание ценного сырья меньше, — от 0,2 до 1-го процента. В транзисторах драгоценного элемента около 2-х процентов. Из золота сделана подложка, расположенная под проводником.
Но, все рекорды бьют конденсаторы. Их размеры примерно равны банке объемом три литра. В одной такой детали примерно 8 граммов желтого металла. К тому же, еще и 50 граммов серебра. Однако, дорогостоящей начинкой снабжены только конденсаторы, применявшиеся в военной технике – генераторах и станциях передачи радио-сигнала.
Немного золота можно извлечь и из радиоламп. Драгоценный элемент нанесен на сетку, расположенную близ катода. Последний, при работе лампы, нагревает сетку. Под действием тепла она начинает выделять электроны. Это нарушает работу товара.
Поэтому, и нужно покрытие радиодетали золотом. Напыление из него встречается и на ножках предметов освящения, но это касается только старых образцов, возрастом в десятки лет.
Несколько микрон драгоценного сырья наносили раньше и на разъемы, все виды полупроводников, таких как диоды, оптроны, тиристоры, стабилитроны. Реже всего золото можно встретить в резисторах. Однако, в некоторых из них наравне с серебром есть немного и желтого металла.
Таковы стандарты, по которым изготавливали радиодетали в СССР в 70-ых, 80-ых годах прошлого века. Золото есть и в современных радиодеталях. Однако, добывать сотые доли грамма из предмета, за который заплатили десятки, а то и сотни тысяч рублей, нецелесообразно. Пусть же в ход идут старые детали – другое дело.
Чаще всего радиодетали, содержащие золото, встречаются в вычислительных аппаратах старого образца, коммутационных приборах, радиотехнике. Электронно-вычислительные агрегаты серий СМ и СЕ должны интересовать соискателей в первую очередь. В одной такой машине от 0,2 до 10-ти килограммов золота. Тем же может похвастаться некоторая военная техника.
Новичкам будет полезен список не только общих названий радиодеталей, снабженных золотой «начинкой», но и конкретные обозначения моделей. И так:
Транзисторы КТ201, КТ203, КТ3102, КТ301, КТ306, КТ605. Все они снабжены ножками золотистой окраски.
КТ802, 808, 803, 809, 812, 908. Нужны образцы, выпущенные до 1986-го года. В более поздних моделях золото не употреблялось.
КТ907,904, 606. Внешне в них нет золотых элементов, отсутствует желтый цвет. Однако, ценное сырье на самом деле присутствует.
А вот у КТ602, 604, 611, 814, 815, 816, 9909 золотистые корпуса.
Реле РЭС9, 10, 15, 22, 34, РПС24, 32, 34, РКГ15.
Микросхемы К142ЕH, К50, К56PY2, АОТ101, К145, известная так же как «белый паук».
Микросхемы К133, 134, 178, 249, 564, 565, К140, 157, 217.
Диоды серии Д226 и подобные им.
Конденсаторы Км3, 4, 5, 6, 10, 11, 12, 13, 14, 15, 16, 17, 52-1, 52-7, К53-1, 53-6, 53-7, 53-10, 53-15, 53-16.
Резисторы ПТП1, 2, ПЛП2, 6, ПП3-40, 3-41, 3-43, 3-44, 3-45, 3-47, КСП1, 4, КСУ1, КСД1, КПУ1, КПП1, СП5-1, 5-2, 5-3, 5-4, 5-14,5-15, 5-16, 5-17, СП3-19, 3-44.
Разъемы СНП59-64В, СНП59-96Р, ГРППМ7-90Ш, РППГ2-48.
Переключатели ТВ1, П23Г, Пг2-5, 2-6, 2-7, 2-10, П1Т3-1В, ПР2-10, ПКН8, ПТ33-26, ПП8-6, ППК2.
Детали — основные источники драгметаллов
Большего всего драгметаллов можно найти в электронных блоках управления различной техники, созданной оборонной промышленностью, ЭВМ старых поколений, радиотехническом и телевизионном оборудовании. В таком радиотехническом ломе наиболее часто можно встретить такие драгметаллы, как серебро, золото, платину, а также иридий и палладий. В некоторых случаях при производстве радиотехники использовались и используются дорогие редкоземельные металлы.
Типы радиодеталей
Анализируя содержание драгметаллов в радиодеталях по справочнику, приходят к выводу, что самыми ценными в этом плане являются:
-
Конденсаторы. Ценные элементы в относительно больших количествах присутствуют в ёмкостных конденсаторах, произведённых в СССР. Также богаты на драгметаллы керамические и танталовые конденсаторы.
- Микросхемы. Особенно выгодны при сдаче в виде радиотехнического лома подобные детали с маркировкой133, 564, 1533, 155, 142, 530 и134.
- Генераторные лампы. Драгметаллы присутствуют в изделиях, имеющих маркировку ГМИ, ГИ, ГС и ГУ.
- Транзисторы. Для переработки с целью выделения драгоценных металлов подходят практически все виды таких радиодеталей, как советского производства, так и современные российские или зарубежные аналоги.
- Резисторы. Нужно подбирать электрические сопротивления из серий СП5 (1−44), СП3 (19−44), ПП3 (40−47).
- Светодиоды. Для извлечения драгметаллов подходят только те образцы, которые имеют выводы жёлтого цвета.
- Потенциометры. Исключительно с аббревиатурой, обозначающей серии изделий: ПЛП, ПТП, ППМФ и ППЛМ.
- Прерыватели (Реле). На переработку с целью извлечения редких элементов идут практически все виды таких радиодеталей.
Данный перечень не представляется полным и окончательным списком радиодеталей, содержащих драгметаллы. Элементы, имеющие в наличии золото, присутствуют в простейших электротехнических деталях: кнопках, переключателях или разъёмах.
Распределение ценных металлов
Золото и платина сосредоточены в основном в разъёмах, микросхемах, транзисторах, реле и конденсаторах. Серебро более рассредоточено и, кроме названых радиоэлементов электронной техники, присутствует в сопротивлениях, предохранителях и различных контактах. А палладий, как правило, является частью состава керамических конденсаторов.
Если обращать внимание на процентное отношение, то более 50 процентов всего золота и серебра в радиотехнических изделиях сконцентрировано в контактах разного типа. Остальная часть золота в основном распределяется в транзисторах, диодах и микросхемах, а серебра — в конденсаторах и сопротивлениях
В качестве примера, показывающего количество содержащегося в электродеталях золота, можно рассмотреть таблицу наличия в граммах этого драгоценного металла в тысяче единиц некоторых типов транзисторов:
| Индекс | Золото |
| 2Т118А/Б/В | 11,69 |
| 2Т306А-Г | 12,76 |
| 2Т355А | 19,34 |
| 2Т506А/Б | 19,53 |
| 2Т603А/Б, 2Т603Г, 2Т608А/Б | 23,11 |
| 2Т704А/Б | 26,04 |
| 2Т944А | 28,47 |
| 2Т998А | 33,41 |
| 2Т935А | 33,43 |
