Принципиальная схема
Схема магнитофона приведена на рис.1. Предварительный усилитель построен на транзисторах VT1 и VT2 .
Транзисторы имеют значительный коэффициент усиления и маленький уровень шумов (последний показатель очень важен). Смещение транзисторов задают резисторы R1 и R4.
Конденсатор С1 вместе с головкой воспроизведения BS1 образовывает колебательный контур, настроенный на частоту 12500 Гц (для пленки с рабочим слоем Fezft) или на частоту 14000 Гц (для пленки с рабочим слоем C). Этот конденсатор подбирают под конкретную головку.
Развязывающие фильтры C3R3 и C5R6 предотвращают самовозбуждение усилителя. Цепочка C7C8R8 уменьшает уровень фона от работающего двигателя. Усилитель мощности выполнен на транзисторах VT3, VT4, VT5 и VT6 по двухтактной схеме.
Усилитель имеет выходную мощность 0,5 Вт. Стабилизатор оборотов двигателя (СОД) в импортных микроэлектродвигателях наиболее часто установлен прямо в корпусе двигателя. Если же используют отечественный электродвигатель, то можно взять готовый СОД на микросхеме КР198НТ1Б.
Рис. 1. Принципиальная схема самодельного магнитофона.
Блок питание магнитофона обычный, без стабилизации. Он спаян на трансформаторе Т1 и диодном мостике VD1-VD4. Конденсатор С11 сглаживает пульсации переменного тока. Выключатель питания S1 совмещен с регулятором звука R7. Выключатель включен в цепь постоянного тока для того, чтобы не было наводок фона на вход усилителя.
Контакты S2 размещены прямо на лентопротяжном механизме (ЛПМ). Они замыкаются при перемотке и в режиме воспроизведения. Очень интересно включен светодиод VD6. Если контакты S2 разомкнуты, то есть двигатель отключен, он светит тускло, а если они соединены (двигатель работает) -ярко.
УНЧ на К174УН14 или TDA2003
Усилитель магнитофона имеет небольшую выходную мощность. Увеличить ее можно использованием второго усилителя с большей выходной мощностью. Например, такой усилитель можно изготовить на довольно распространенной микросхеме TDA2003 (отечественный аналог — К174УН14).
Рис. 3. Схема УНЧ на микросхеме К174УН14 или TDA2003.
Его схема показана на рис.3. Усилитель имеет неплохие характеристики и дает на выходе мощность 4-6 Вт. Схема не имеет особенностей. При самовозбуждении микросхемы прибавляют цепочку Сдоп Ядоп (Сдоп=39 пф, Ядоп =43 Ом).
Диоды VD1-VD4 при использовании этого усилителя заменяют на более мощные КД202, а трансформатор Т1 берут мощностью не меньше 15 Вт (например, ТВК-110).
Конструкция и питание
Магнитофон монтируют в любом подходящем корпусе.
Магнитофон можно выполнить и в автомобильном варианте с питанием от бортовой сети. Трансформатор и выпрямитель исключают из схемы, а сам магнитофон питают через фильтр, схема которого приведенная на рис.4 .

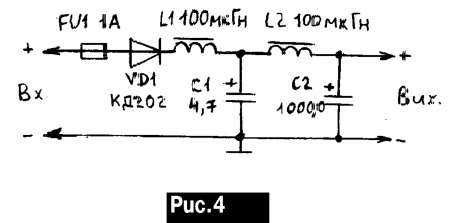

Рис. 4. Принципиальная схема фильтра питания 12В для магнитофона.
Диод VD1 оберегает магнитофон от переполюсовки. Дросселя L1 и L2 намотаны проводом с диаметром, не меньшим 0,6-0,8 мм.
Литература:
- Елкин С. А. Восстановление кассетных магнитофонных проигрывателей //Радиолюбитель. -2000.-№7.-С.3-4.
- Справочник. Радиоприемники, радиолы, электрофоны, магнитофоны. -К.: Техника, 1988.К
