Характеристики VEF-202
Прежде чем приступить к разборке, надо остановиться на характеристиках радиоприемника ВЭФ-202:
Производитель — Рижский электротехнический завод «ВЭФ»
Радиоприемник основан на 10 транзисторах и двух диодах.
Предназначен для приема радиостанций в диапазонах длинных, средних и пяти коротких волн
Диапазоны принимаемых частот:
ДВ — 2000-735,3 м (150-408 кГц)
СВ — 571,4-186,9 м (525-1605 кГц)
KB I — 75-52 м (3,95-5,7 МГц)
KB II — 49 м (5,85-6,3 МГц)
KB III — 41 м (7,0-7,4 МГц)
KB IV — 31 м (9,5-9,775 МГц)
KB V — 25 м (11,7-12,1 МГц)
Чувствительность на магнитную (ферритовую) антенну в диапазонах:
ДВ — не хуже 2000 мкВ/м
СВ — не хуже 1000 мкВ/м
Чувствительность на KB с телескопической антенной — не хуже 70 мкВ (по другим данным 100 мкв)
Избирательность (при расстройке ±10 кГц) — не хуже 34 дБ
Полоса воспроизведения ЗЧ при работе на внутренний громкоговоритель 200-4000 Гц
Максимальная выходная мощность приёмника 250 мВт (номинальная 150 мвт)
Питание от 6 элементов 373 Сатурн
Продолжительность работы от комплекта элементов более 200 часов
Габаритные размеры: 305х240х105 мм (другие данные 297х229х105 мм)
Вес, без элементов питания — 2,7 кг (с элементами питания 3,3 кг)
ВЭФ-202 или VEF-202 радиоприемник, СССР
Часть 1
Радиоприемник ВЭФ-202 можно уверенно назвать советской винтажной аппаратурой. Иные называют его легендарным. Действительно, это был массовый радиоприемник, выпуск которого начался в 1971. Он пришел на смену столь же массово выпускаемого ВЭФ-201. Сравнительно дорогой, большой и тяжелый, он, тем не менее, был весьма популярен, из-за своих характеристик и качества изготовления.
Теперь о том радиоприемнике ВЭФ-202, который я сегодня опишу и подвергну полной разборке. Родной документации на него не сохранилось, по маркировке радиодеталей можно сказать, что он изготовлен в конце 1974, начале 1975 года, не позже. Радиоприемник долго, но аккуратно эксплуатировался все это время. Лишь в последние 3-4 года он работал и хранился на даче, в так сказать «полевых условиях», откуда его прежний хозяин и доставил его мне, в достаточно грязном состоянии (к счастью это было только внешнее загрязнение). Аппарат ни разу не подвергался ни ремонту, ни профилактическому обслуживанию. На момент моей разборки он был полностью работоспособным. Всех повреждений за это время — потеряна «пипка» на телескопической антенне.
+ Щелкайте по фото, чтобы увеличить!
Щелкните — большое изображение: 2000х1838 — 457 Кб

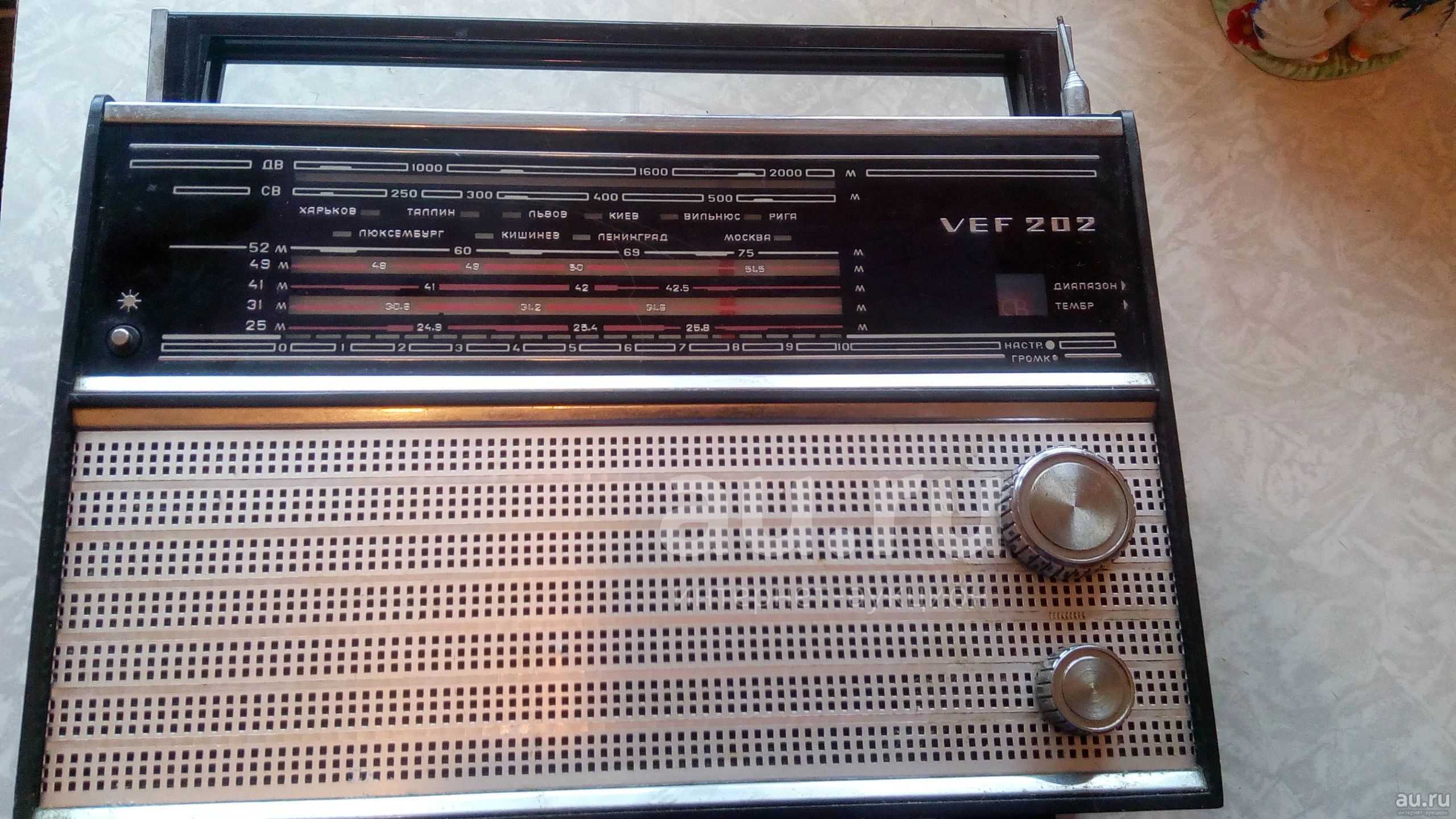

Лицевая панель радиоприемника ВЭФ-202. Снизу примерно до середины идет решетчатая вставка из анодированного алюминия. Сверху и снизу ее декоративные полосы-вставки, никелированная латунь. На этой перфорированной вставке справа две ручки: сверху большая — ручка настройки, ниже меньшая — регулятор уровня громкости, одновременно выполняющий роль включения/выключения радиоприемника.
Выше расположена шкала радиоприемника, она изготовлена из оргстекла, с внутренней стороны которого нанесена разметка и надписи. Слева в отверстии в шкале расположена кнопка — подсветка шкалы. Справа название VEF 202, ниже оконце, в котором видно название диапазона, который сейчас выставлен. Сама шкала, в общем-то, обычная (в моем экземпляре она несколько пострадала — затерлась местами. оргстекло мягкий материал, увы).
По бокам радиоприемника ВЭФ-202. На левом боку ничего нет — пусто. На правом боку две ручки: один переключатель диапазонов, ниже его — ручка регулировки тембра звучания.
На верхней стороне ВЭФ-202. Ручка для переноски. Ручка не складывающаяся, по бокам декоративные никелированные вставки. Такая же сверкающая никелем вставка образует передний угол на корпусе приемника. Справа перед ручкой телескопическая антенна (хромированная латунь).
Нижняя сторона ВЭФ-202. Здесь ничего интересного. Выступы в пластмассовом корпусе образуют ножки радиоприемника.
Обратная сторона приемника ВЭФ-202. Здесь ближе к верхней части решетчатые отверстия, заклеенные изнутри тканью. Влево разъем для подключения магнитофона. Ниже идет этикетка или шильдик, который отштампован вместе с корпусом, на нем: Знак Качества и логотип производителя — ВЭФ. Название VEF 202. Радиоприемник II класса /АПП-II/. Цена 99,02 руб. Затем идет схема, согласно которой необходимо устанавливать батарейки: питание 9 вольт от 6 элементов типа 373 «Марс» или «Сатурн». Затем идет таблица диапазона частот (это я напишу ниже, в общих характеристиках приемника).
Далее идут разъемы: гнездо для внешней антенны СВ, ДВ и КВ. Ниже гнездо для подключения наушников (моно). Ниже гнездо для подключения вилки внешнего блока питания на 9V. Вправо от этих разъемов большая крышка, притянутая двумя винтами — это отсек для батареек. Откручиваем винты и снимаем крышку. На ней шесть попарно соединенных пружинных контакта. Внутри корпуса радиоприемника тоже шесть пружинных контактов.
Корпус изготовлен из качественной пластмассы — ударопрочный полистирол.
Акт 3. Снова свинство
Радиосхемы схемы электрические принципиальные
Что там у нас дальше по программе? Перестроить блок УКВ. Знаем, делали, что вообще может пойти не так? Да всё! В диапазон я попал, все 11 станций ловятся, БШН и АПЧ работают, а вот индикатор (14-я нога К174ХА6) не светится. Редко на какой станции 1,5 вольта наковыривается, а светодиоду хотя бы 1,6 надо. Так что настраивать пришлось хоть и по своей же методике, но с мультиметром вместо индикатора (думаю, так даже лучше и точнее). С ДЧМ-ом от донорского «214-го» удалось поймать и 1,7 В (ещё бы, у него УВЧ на микросхеме, думаю, это посерьезней, чем транзисторы), там светится, но чуть подмаргивает. В итоге впаял подстроечник в родной ДЧМ вместо резистора R5 в эмиттере VT2 (отвечает за усиление) и поэкспериментировал с его сопротивлением. Все равно индикатор светится не всегда. В остальном же FM работает нормально.
Но есть, наверное, где-то в ноосфере место, где рождаются самые неожиданные идеи. Иногда они передаются на определенной частоте и с определенной модуляцией. Иногда люди могут принимать эти волны, детектировать их, и тогда над головой у такого человека загорается лампочка, и он кричит «Идея!».
Примерно то же было и со мной.
Вдумчивая перестройка блока УКВ на FM
Он у меня давным-давно был перестроен, но читатель Дмитрий подбросил пару идей, и я решил проверить, могу ли сделать ещё лучше.
Могу. Поэтому почти полностью переписал статью об «УКВ-2-08С». Если очень вкратце, то:
1. Увидел на SDR-приёмнике, что гетеродин перестраивается от 97,85 МГц до 122,47 МГц (это даёт принимаемый диапазон 87,15 — 111,77 МГц — чуть шире, чем надо). У кого нет SDR-приёмника — могут выставить радио в телефоне на приём частоты 98,2 МГц, и вращать гетеродинную катушку L3 до появления тишины на этой частоте. «ВЭФ» при этом будет принимать 87,5 МГц.
2. Покрутив гетеродин, лишний раз убедился, что «зеркалка» от 107,7 МГц — по-прежнему 86,3 МГц. Поэтому спрятал её куда-то за цифру «10» на шкале.
3. Первые два «ВЭФа» я перестраивал вообще на слух, дальше придумал подключать светодиод к 14-й ноге микросхемы К174ХА6 из блока ДЧМ, и судить о правильности настройки по его яркости.
Ещё один шаг от органолептического метода к полноценным измерениям. Теперь вместо яркости светодиода — напряжение в конкретных числах.
Вращением сердечника L2 добиваемся наибольшего напряжения в положении «около 87 МГц», а ротором подстроечного конденсатора C8 — в положении «около 108 МГц». Повторяем это несколько раз.
4. Сердечником L1 настраиваем входной контур на середину диапазона.
Иными словами — добиваемся наибольшего напряжения в положении «около 100 МГц».
5. Если напряжение по-прежнему невысоко, и приём не радует — есть катушка L4 , которая отвечает за уровень сигнала с блока УКВ на блок ДЧМ. Можно его повысить, однако при слишком мощном сигнале могут пролезать ранее незаметные шумы и «зеркалки».
В итоге вышло так, что:
До перестройки: U = 1,51 В @ 87,5 МГц U = 2,02 В @ 100,5 МГц U = 2,07 В @ 107,7 МГц
После перестройки: U = 2,20 В @ 87,5 МГц U = 2,06 В @ 100,5 МГц U = 2,23 В @ 107,7 МГц
В результате — «ВЭФ» стал намного увереннее принимать станции из нижней части FM-диапазона
Всё это — без хитрых приборов (так как SDR-приёмник вообще не обязателен), важно только знать принцип работы супергетеродина
Наконец-то разобрался, что делают эти лепестки возле разъёма на динамик, и к которым есть доступ через заднюю крышку приёмника. При замыкании чем-то металлическим — выключают БШН. Наверное, было нужно при наладке на заводе.
Простейший FM приемник
RU Портал радиолюбителя, начинающему радиолюбителю, Arduino, Raspberry Pi, книги по радиотехнике и электронике, простые схемы, схемы, радиотехнические журналы, видео, программы для радиолюбителя. FM приёмник на S Простейший FM приёмник на одном транзисторе работает в диапазоне принимаемых частот от 88 до мГц. Схема приемника очень проста и будет отличным началом для новичка радиолюбителя. Приемник собран на транзиcторе S, питание приемника осуществляется при помощи двух батареек типа АА, антенной служит медный провод длиной сантиметров, настройка на частоту производится конденсатором переменной емкости выход на активные колонки. Список деталей необходимых для сборки радиоприемника: Транзистор S или аналоги Конденсатор переменной емкости пФ 2 резистора 5 кОм 1 резистор 3,3 кОм 1 переменный резистор 4,7 кОм 1 конденсатор nF 1 конденсатор 22nF 1 конденсатор nF — Конденсатор С2 подбирать нужно в том случае, если будет писк, свист при приеме уменьшить емкость. Дроссель L2 — цветовая маркировка К Ч К З Характеристики транзистора S Структура n-p-n Максимально допустимое напряжение коллектор-база 25 В Максимально допустимое напряжение коллектор-эмиттер 18 В Максимально допустимый постоянный ток коллектора 0,05 А Максимально допустимая постоянная рассеиваемая мощность коллектора 0,4 Вт Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером Граничная частота коэффициента передачи тока в схеме с общим эмиттером МГц Видео по сборке FM- приёмника.
Принципиальные схемы радиоприемников на транзисторах, которые можно собрать самостоятельно. Регенеративные приемники, супергетеродины.
Доработка советских радиоприемников для приема радиовещательных станций FM-диапазона (88…108 МГц)
Как известно, диапазон частот, установленный в СССР для радиовещания в УКВ диапазоне, составляет 65,8…73,0 МГц. В настоящее время в этом диапазоне практически отсутствует радиовещание, так как международный стандарт предусматривает радиовещание в диапазоне частот 88…108 МГц. В связи с этим предлагается простая доработка советских радиоприемников (ВЭФ-260, «Ореанда-201», «Вега-315» и др.), имеющих в своем составе унифицированный блок УКВ-2-1-с, который после доработки позволит принимать радиовещательные станции вFM-диапазоне (88…108 МГц). В качестве предмета доработки выбрана магнитола ВЭФ-260, которая имеет отличные электроакустические параметры.
В те времена она пользовалась заслуженным вниманием. На рис.1
На рис.1
показана принципиальная электрическая схема блока УКВ-2-1-с, а нарис.2 – монтажная схема (вид сверху) этого блока с расположением элементов, которые должны быть заменены или удалены при доработке. На принципиальной схеме эти элементы легко найти, так как после номинала этих деталей до переделки в скобках указаны номиналы этих элементов после доработки блока УКВ. Если в скобках стоит «х», то это означает, что эти детали следует удалить из схемы.
Предлагаются два способа доработки блока УКВ.
Первый способ (более простой):
- Блок не снимают с шасси магнитолы (приемника).
- Снимают крышку-экран, кусачками удаляют отмеченные на рис.1 скобками элементы схемы таким образом, чтобы от них остались выводы, к которым припаивают новые детали с номинальными значениями, указанными в скобках.
- Количество витков катушки L4 уменьшают на один виток. Для этого кусачками откусывают нижний вывод катушки и сматывают один виток, излишнюю длину провода укорачивают и L4 припаивают к части вывода, оставшегося на плате.
- После доработки катушки витки надо залить парафином.
- У катушки L3 также сматывают один виток, но сверху, по той же технологии, что и с катушкой L4.
Второй способ доработки:
Блок УКВ снимают с шасси магнитолы, при этом обращают внимание на фиксацию в определенном положении ручки настройки по отношению к переменному конденсатору (понадобится при обратной сборке).
Снимают крышку-экран.
Отворачивают четыре болта и снимают печатную плату.
Выпаивают помеченные на рис.1 элементы и впаивают новые элементы номиналами, казанными в скобках.
Операции с катушками L3, L4 указаны выше.
Собирают блок в обратном порядке.
Для настройки доработанного блока УКВ без измерительных приборов определите по вспомогательному радиоприемник, имеющему FM диапазон (88…108 МГц), радиовещательную станцию, работающую в вашем регионе на самой высокой частоте, например 107,7 МГц. Ручкой настройки доработанного радиоприемника поставьте указатель шкалы в положение 4,1 м, затем вращайте латунный сердечник катушки L4 до появления сигнала выбранной станции, определенной по вспомогательном радиоприемнику. Добейтесь максимума приема сигнала, подстраивая конденсатор С6 и, при необходимости, вращая сердечник катушки L3. Далее ручкой настройки приемника выберите станцию по шкале вблизи 4,4 м и добейтесь максимального уровня приема сигнала, вращая сердечник катушек L1, L2. Этих операций вполне достаточно, чтобы ручкой настройки доработанного радиоприемника обеспечить прием всех FM станций в вашем регионе.
В заключении хочу отметить хорошую чувствительность и качество приема FM станций доработанного радиоприемника. Кстати, исключение из схемы цепей автоподстройки частоты позволило исключить внесение затухания и дополнительных емкостей в контур гетеродина, а опыт эксплуатации радиоприемников показал, что автоподстройка практически ничего не дает в плане качества приема радиовещательных станций.
