Драгоценные металлы в телевизоре - в каких деталях находятся и как извлечь

Лампы генераторные серий ГИ, ГМИ, ГС, ГУ

Лампы, содержащие драгметаллы.

ГС-23Б, ГС-36Б, ГИ-19Б, ГМИ-2Б, ГМИ-4Б, ГМИ-5, ГМИ-6, ГМИ-6-1, ГМИ-7, ГМИ-7-1, ГМИ-10, ГМИ-11, ГМИ-14Б, ГМИ-19Б, ГМИ-21-1, ГМИ-24Б, ГМИ-26Б, ГМИ-27А, ГМИ-27Б, ГМИ-32Б, ГМИ-32Б1, ГМИ-38, ГМИ-42Б, ГМИ-83В, ГМИ-89, ГМИ-90
ГУ-19-1, ГУ-29, ГУ-34Б, ГУ-34Б1, ГУ-43А, ГУ-43Б, ГУ-50, ГУ-70Б, ГУ-71, ГУ-72, ГУ-73Б, ГУ-73П, ГУ-74Б, ГУ-78Б, ГУ-84Б
ГКД1-600/5, ТГИ1-2500/50, ТГИ1-2000/35, ЛИ-604 К-1, ЛИ-705, ЛИ-702-1, ЛИ-703, 5МГЦ резонатор, Кварц К3, Разрядник РР-7, Клистрон К-12, Клистрон К-351, Клистрон К-352
Генераторные лампы покупаем до 01.1991 года выпуска. На цену ламп влияет наличие знака «ромб» и ряд других факторов.
Радиолампы от телевизоров СССР без упаковки и б/у радиолампы не покупаем. Более подробно на странице «Лампы».

Транзисторы

Содержание золота в транзисторах делает добычу этого металла выгодной.

Некоторые разновидности транзисторов серии КТ могут дать до 0,2 грамма драгоценного металла.

В транзисторах встречаются и другие ценные металлы:

серебро;
палладий;
платина.

Эффективность добычи золота и других металлов зависит от сортировки. Умелый подбор сырья позволяет более точно определить технологию, а значит – удешевить процесс извлечения драгметаллов, получить более полный выход конечного продукта.

Вот несколько примеров того, в каких транзисторах находится золото и в каком количестве:

Марка транзистора	Содержание золота в граммах на тысячу штук
2Т104В	7,96
2Т306Г	12,76
2Т307А-1	0,49
2Т325Б	17,20
2Т608Б	23,11
2Т912Б	52,72

В транзисторах, изготавливавшихся для нужд военной техники, содержание золота выше, чем в таких же деталях гражданского сектора производства.

Марка транзистора военной техники начинается с цифры, например – 2 Т104В.

Телевизор Рекорд 311

Все платы у телевизора, в данном случае это «Рекорд-311», крепятся на металлической рамке. Выглядит это вот так:

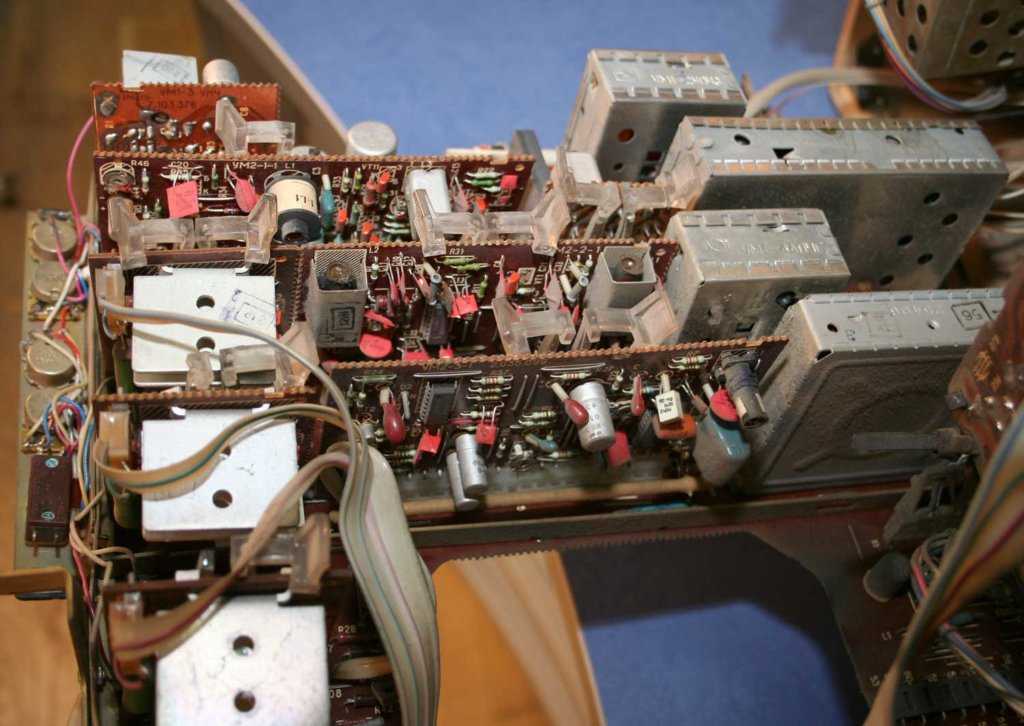

Платы телевизора рекорд 311

Наша задача — извлечь все ценные радиодетали и подготовить к сдаче сами платы. Стоимость по которой принимают платы от бытовой электроники, колеблется в зависимости от региона. В среднем это 40-60 рублей за килограмм. По правилам, на плате не должно быть металлических и пластиковых элементов, а также деталей размер которых больше трёх сантиметров. Поэтому кроме деталей имеющих ценность, необходимо удалить и всё лишнее.

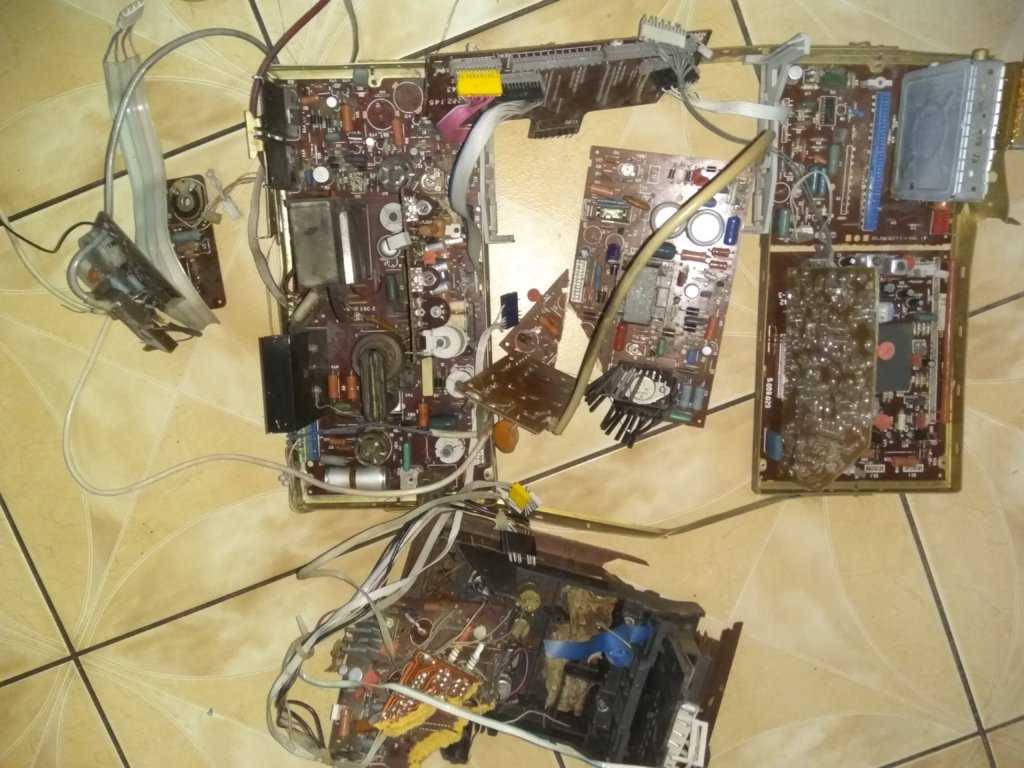

После 30-40 минут работы получается несколько кучек. В первой — чёрный и цветной металл или элементы с содержанием цветных металлов — меди и алюминия.

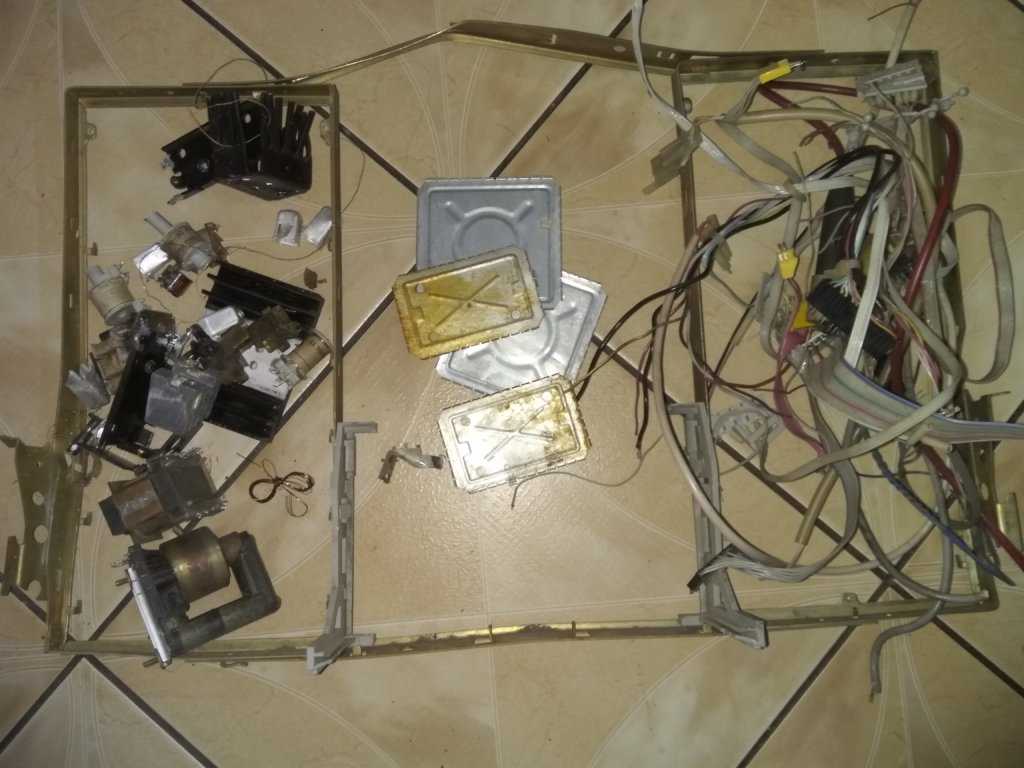

Цветной металл с ТВ

В третью мы собираем очищенные, подготовленные к сдаче платы. Выглядеть они должны вот так:

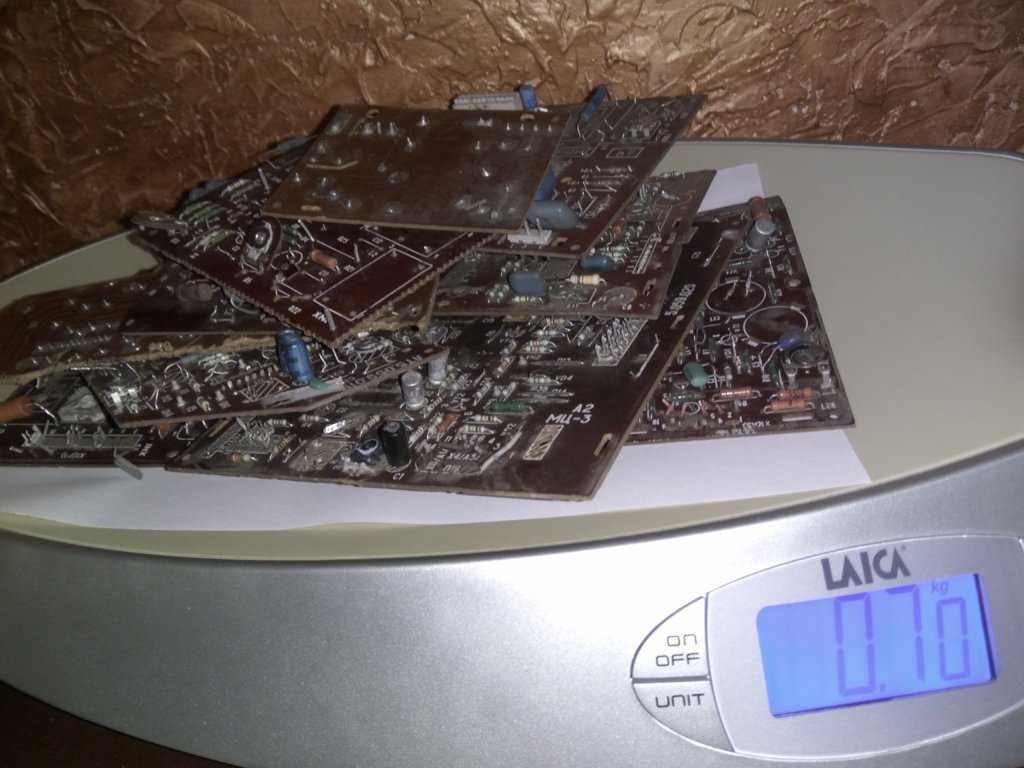

Платы от телевизора рекорд

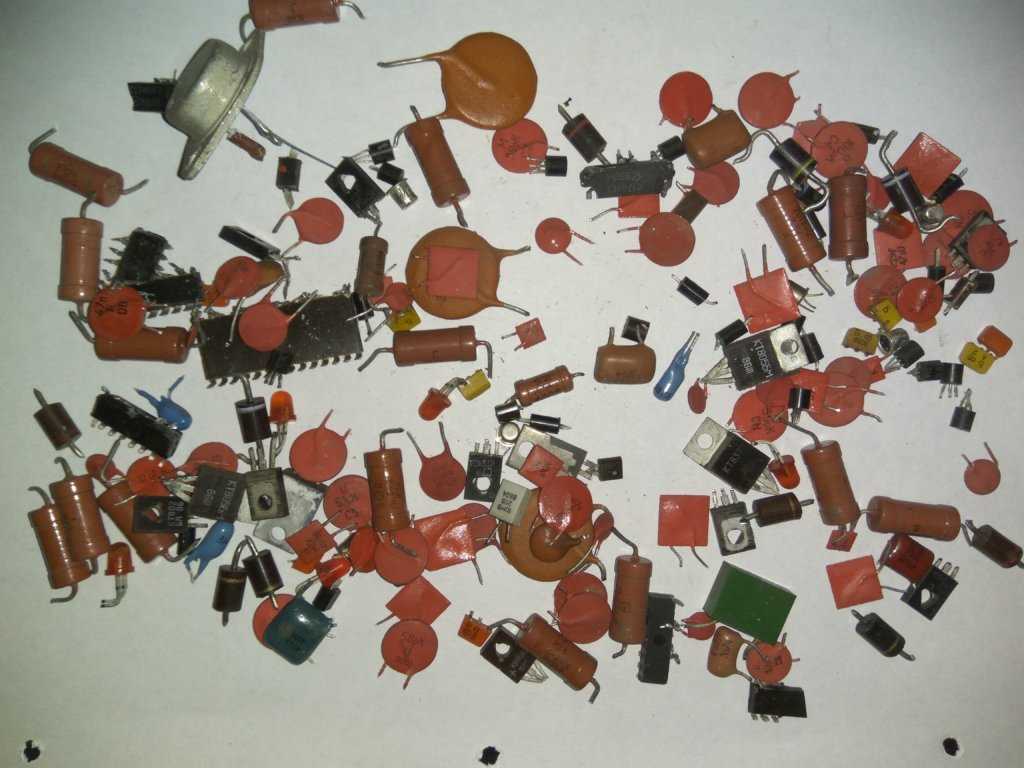

И наконец, четвёртая, самая интересная кучка — это радиодетали, содержащие в себе драгоценные или редкоземельные металлы.

Давайте разберемся подробнее что и как называется, какие имеет маркировки, сколько стоит и почему. Начнём с наименее ценного:

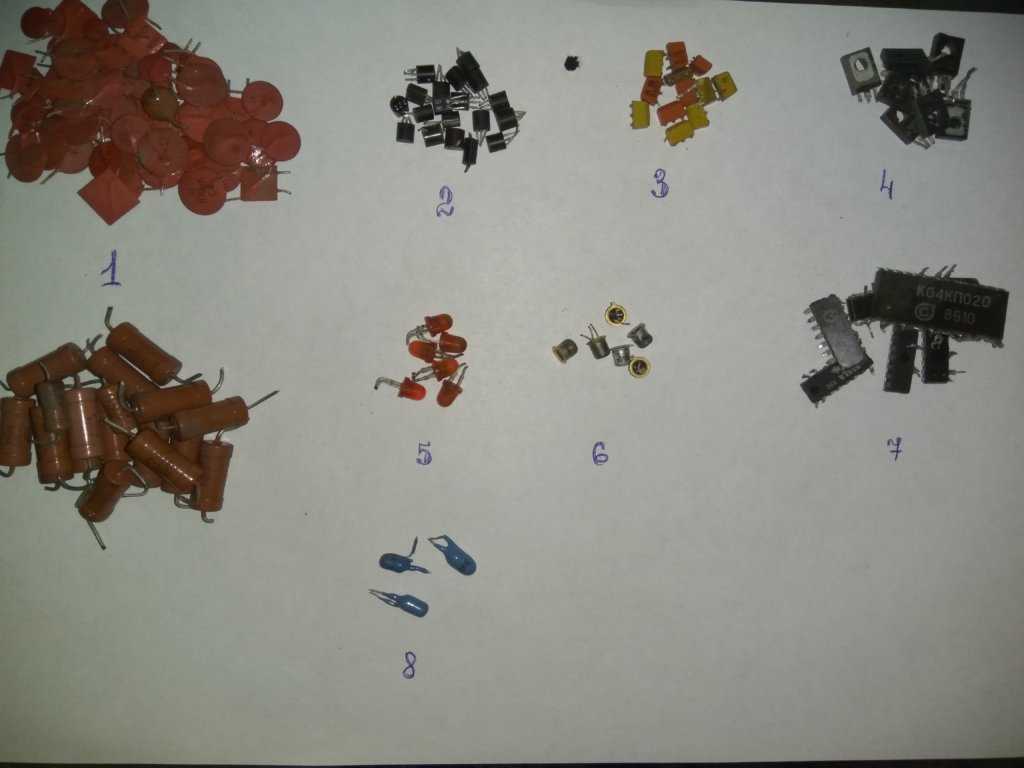

Отсортированная куча деталей — смотри ниже по номерам позиций

1. Конденсатор керамический К10-7, в простонародье «флажок», сюда же относят все похожие дисковые красного цвета, разных размеров.

Это серебросодержащие детали. Кто-то собирает их как своеобразное накопление на старость, другие, предпочитая не тратить время, оставляют их на платах. Цена невысока, порядка 250 рублей за килограмм , да и берут не везде.

Также содержат серебро такие распространённые конденсаторы как МЛТ и трубчатые керамические конденсаторы. Здесь цена не поднимается выше 150 рублей за килограмм, поэтому если размер этих деталей не превышает трех сантиметров, их можно смело оставлять на плате.

3. Транзистор КТ315. Золотосодержащий. Произведенные в советский период стоят порядка 600 руб./кг.

4. Транзистор КТ814-817. Позолота содержится на двух боковых ножках и центральной металлической пластинке под пластмассой. Скупается как в целом виде на вес, так и очищенные — поштучно, цена соответственно 2500 — 2700 руб./кг. или 4-5 руб./шт .

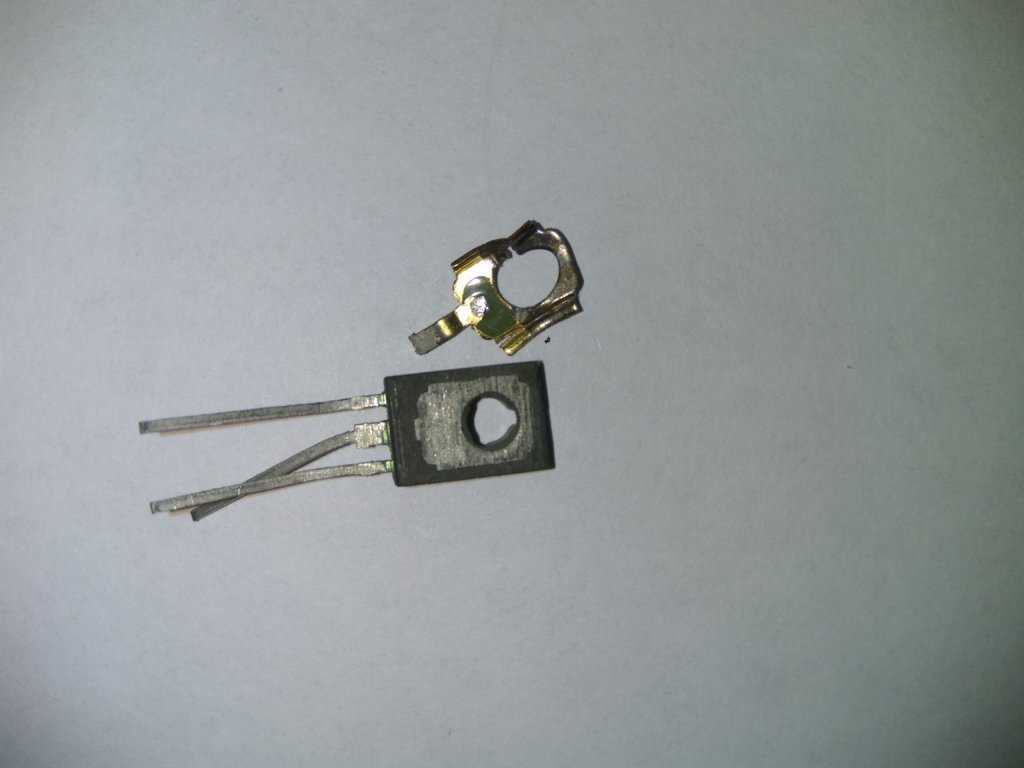

Транзистор КТ814-817 с позолотой

5. Светодиоды. Позолочены выводы внутри корпуса. Покупаются целиком, поштучно. Цена — 1 руб./шт .

6. Транзисторы КТ201,203, 2Т203, КП201 и похожие

Маркировка может быть различной, внимание следует обращать на схожесть формы и размера, а также наличие видимой позолоты. С желтым донышком и ногами принимаются по 12 руб./шт., белые по 10 руб./шт

7. Микросхемы (см. выше фото микросхемы на весах). Для описания всех видов и маркировок понадобится целая книга, но в бытовой технике чаще встречаются обычные пластмассовые и керамические. Чтобы не забивать голову номерами всех интересных серий, можно определять нужные визуальным осмотром.

Если на ножках нет видимой позолоты, микросхему надо аккуратно раскусить бокорезами пополам. Если внутри нет желтого цвета, то эту деталь можно смело выбрасывать.

Пластмассовые микросхемы покупают за 3000 — 3500 р/кг. , исключение составляет пластмассовая 565-я серия, она на 2000 рублей дороже — 5000-5500 р/кг .

8. Ниобиевые конденсаторы. Внутри содержится цилиндрик из металла — ниобия, его стоимость на приёмке — 450 руб./кг.

Зеленые конденсаторы КМ — столько их выходит с телевизора Рекорд 311

Какие драгметаллы содержатся в кинескопе

Недавно мне достался на разбор достаточно старый монитор, аж 1997 года выпуска

. Все, кто уже давно знакомы с моим каналом знают, что я увлекся сборомзолотосодержащих радиодеталей. Поэтому, я ищу по друзьям и знакомым ненужную электронику и разбираю ее.

Считается, что чем старше техника, тем больше в ней цветных и драгоценных металлов

. Я тоже так думаю. Это связано, на мой взгляд, с тем, что по мере развития различных технологий, производители электроники находят способы использовать все меньше ценных компонентов, тем самым, все больше удешевляя себестоимость своей продукции.

Поэтому, мне было крайне интересно, как устроен этот старый монитор.

Сегодня я разобрал его, извлек из него все ценные, на мой взгляд, металлы и компоненты. И приблизительно посчитал,сколько можно заработать , если сдать содержащиеся в нем металлы в пункт приема металлолома.

Внешний вид монитора. В правом верхнем углу я показал часть задней наклейки с датой изготовления

Телевизор Рекорд 311

Платы телевизора рекорд 311

Цветной металл с ТВ

В третью мы собираем очищенные, подготовленные к сдаче платы. Выглядеть они должны вот так:

Платы от телевизора рекорд

Отсортированная куча деталей — смотри ниже по номерам позиций

3. Транзистор КТ315. Золотосодержащий. Произведенные в советский период стоят порядка 600 руб./кг.

Транзистор КТ814-817 с позолотой

5. Светодиоды. Позолочены выводы внутри корпуса. Покупаются целиком, поштучно. Цена — 1 руб./шт .

6. Транзисторы КТ201,203, 2Т203, КП201 и похожие

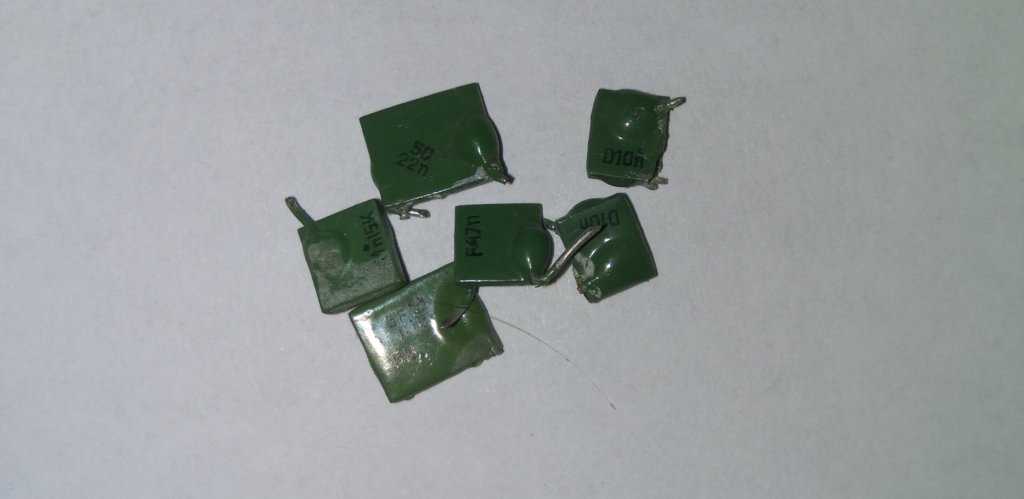

Зеленые конденсаторы КМ — столько их выходит с телевизора Рекорд 311

Драгоценные металлы в конденсаторах

КМ-Н30

Всего лишь за 1 килограмм таких зелененьких конденсаторов могут запросто отдать больше 70 000 рублей! Только вдумайтесь в эту сумму. Допустим, целый год собираешь чуть больше 2 кило таких кондериков, то и работу можно бросить, на жизнь вполне хватит :-). Тихо-тихо – это тайна и большой секрет. Но, да! Есть такие умники. Приходите проведать соседских старушек и помогайте им выгодно толкнуть старинный советский радиоприемничек, черно-белый телевизор или послевоенную радиолу. Другой вариант: скупщики вывешивают объявления и выкупают аппаратуру за бесценок, а иногда и просто в обмен на китайские устройства. Взамен им достаются супер-дорогущие радиоэлектронные элементы.

Если хорошенько пошерстить какой-нибудь заброшенный порт, то может оказаться, что на проржавевшей барже или катере может найтись нерабочая, но очень ценная радиостанция. Такие же подарки можно обнаружить и на зимовках геологов или погранзаставах.

Один мой товарищ прикупил списанную стацию связи с машины скорой помощи. Просто за бесценок. Ну, а толкнул получше, за реальные бабки.

Другому повезло скупить в заброшенном санатории АТС (автоматическую телефонную станцию). Тоже уйма радиоэлектроники.

Скажите, почему эти конденсаторы такие ценные? Просто потому, что производитель добавил в них самые дорогие из драгоценных металлов – платину и золото.

В конце 2012 года цена драгоценных металлов составляла:

золото – 1 620 рублей за 1 грамм;
серебро – 30 рублей за 1 грамм;
платина – 1 500 рублей за 1 грамм;
палладий — 700 рублей за 1 грамм.

Цены чуточку округлили, чтобы они легче воспринимались. В советской радиоэлектронике было очень много платины. Как пишут в интернет-обзорах, то даже до 20 граммов на 1000 единиц. Обнаружить конденсаторы уже очень сложно, их попросту разобрали вместе со старой техникой.

Высокая концентрация платины и золота конструкторы поместили в конденсаторы КМ-5D. За них платят даже по 40 000 рублей за кило общего веса.

Очень интересно и выгодно скупать рыжие конденсаторы КМ-Н30. Заявленная на них цена держится в пределе до 35 000 рублей за килограммчик.

Ценные детальки и с маркировкой Н902М2. Стоимость чуть поменьше — до 30 000 рублей за кило.

Теперь понятно, что разброс ценового диапазона конденсаторов находится в большой зависимости от того, какое конкретно количество миллиграммов благородных металлов в них помещено (и сколько можно извлечь!).

Идет прием и других разновидностей конденсаторов, но, как мне кажется, нет смысла говорить о них: цена копеечная, а мороки — уйма.

Значит так: запомнили? Скупать радиоаппаратуру, в которой есть зеленые и рыжие конденсаторы – прибыльно и выгодно.

Переключатели, тумблера, кнопки

Переключатели, содержащие драгметаллы.

ПГ2, ПГ5, ПГ7, ПР1, ПР2, ПМ2-1, ПкП2-1, ПКН4-1, П2КнТА, ПК1С, ПК1Э, ПК2С, П1Т3-1В, П1Т4-1В, П1М9-1В, П1М11-1, П1М12-1, ПТ 2-40, ПТ 3-40В, ПТ 33; 55, ПКн-2,4-1В, ПМ2-1В, ПКн-4-1В, ПТ 8-1В,3В, ПТ 8-1В,3В, ПТ 8-1В,3В, ПТ 8-1В,3В, ПТ9-1, ПТ11-1, ПТ13-1, ПТ23-1, ПТ25-1, ПТ27-1, МП-12, П1Т-1-1, П2Т-1-1В, П2Т-1,7,14Т,19, П2Т-1,7,14Т,19, П2Т-1,7,14Т,19, ОСП2Т-1,2,7, ПКн-8-1В, ПКн-8-2В, ПКн-8-3В, ПКн-8-4В, ПКн-19-1В, ПКн-105-1В, ПКн-107-8В, ПКн-115-1В, ПКн-125, ПКн-150-1, П2Кн-1В,3В и П2КнТА-1,2,3,4В, П2Кн-1В,3В, П2КнТА-1,2,3,4В, П2Кн-1В,3В, П2КнТА-1,2,3,4В, П2КнТ3В,Т4В, П2КнТ1,3,4В, П3ПН-20, ПП6, ПП8, ПП9, ПП11, ППК-2-20, ТВ1-2, ТВ1-4, ВБТ, ВДМ, ШИВ-25/4, ШИВ-50/4.
Перечисленные переключатели и кнопки подходят до определённого месяца и года выпуска. Определённые серии переключателей изготавливались с белыми и жёлтыми выводами, подходят только с жёлтыми выводами. С белыми выводами — необходим анализ.
Переключатели серий МТ, определённых серий МП и подобные в целом виде не покупаем, необходимо разбирать на посеребренные детали.
По другим переключателям необходим анализ.

Резисторы переменные

Резисторы, содержащие драгметаллы.

СП5-1, СП5-2, СП5-3, СП5-4, СП5-14, СП5-15, СП5-16, СП5-17, СП5-18, СП5-20, СП5-21, СП5-22, СП5-24, СП5-37, СП5-39, СП5-44.
СП3-19, СП3-37, СП3-39, СП3-44.
ПП3-40, ПП3-41, ПП3-43, ПП3-44, ПП3-45, ПП3-47.
Перечисленные серии резисторов, кроме ПП3-40 и подобных, покупаем до 1990 года, после необходима проверка на подходимость, так как подходят не все.
Резисторы СП3-39 необходимо разбирать, покупаем с бегунком стального цвета. С медным бегунком не подходят, такие не покупаем.
Все другие резисторы с маркировкой, которая начинается с СП3-0, СП3-3 и так далее не покупаем.
Резисторы ПП3-40, ПП3-43 и подобные подходят до 03.92 года, после этой даты необходима проверка, многие не подходят.
Резисторы МЛТ, ОМЛТ и подобные в настоящее время не покупаем.

Как извлечь?

Чтобы извлечь драгоценные металлы из телевизора, можно воспользоваться несколькими способами:

«Царской водкой». Лампу подогреть до температуры 79 градусов, а затем окунуть в раствор серной и соляной кислоты (к 250 г соляной добавить литр серной кислоты). После растворения на дне емкости будет лежать слой драгметалла.
Азотной кислотой. Опустить в нее радиолампу и подождать, пока растворятся все детали. Драгметаллы, которые оказались на дне, необходимо присыпать содой, чтобы не обжечь кожу рук при касании.
Электролизом. Для отделения драгметалла от лигатуры (меди с латунью) понадобится окунуть деталь в серную кислоту (можно применить и соляную), температура которой должна достигать +25 градусов. В качестве катода можно применить пластинку из железа либо свинца. Плотность тока должна достигать 0,1 – 1А/дм2. С помощью такого метода можно выделить золото из запчастей.

Как извлечь?

Чтобы извлечь драгоценные металлы из телевизора, можно воспользоваться несколькими способами:

«Царской водкой». Лампу подогреть до температуры 79 градусов, а затем окунуть в раствор серной и соляной кислоты (к 250 г соляной добавить литр серной кислоты). После растворения на дне емкости будет лежать слой драгметалла.
Азотной кислотой. Опустить в нее радиолампу и подождать, пока растворятся все детали. Драгметаллы, которые оказались на дне, необходимо присыпать содой, чтобы не обжечь кожу рук при касании.
Электролизом. Для отделения драгметалла от лигатуры (меди с латунью) понадобится окунуть деталь в серную кислоту (можно применить и соляную), температура которой должна достигать +25 градусов. В качестве катода можно применить пластинку из железа либо свинца. Плотность тока должна достигать 0,1 – 1А/дм 2 . С помощью такого метода можно выделить золото из запчастей.

Как видите, в зависимости от типа модели ТВ содержание драгметаллов в кинескопах и прочих деталях будет разным. Чтобы не тратить много времени и сил на извлечение ценных металлов, лучше всего продать целый телевизор тем, кто занимается скупкой такой техники для последующего аффинажа.

В каких советских радиодеталях содержатся драгметаллы

Если вы решили «открыть охоту» на ценные радиодетали, рекомендуем обратить внимание на следующие виды:

конденсаторы (в некоторых моделях может быть до 10 миллиграмм золота)
микросхемы
транзисторы
резисторы
радиолампы
полупроводниковые диоды
дроссели
светодиоды
полупроводники
реле
процессоры
разъемы и др.

Советские радиодетали содержащие драгметаллы лучше искать в приборах, изготовленных до 1989 года. В производстве более поздних моделей техники драгоценных металлов использовалось на 40% меньше.

Популярные модели советских радиодеталей с высоким содержанием золота, серебра, меди, платины и других драгметаллов:

микросхемы серий 133, 134, 155, 142, 564, 1533, 530;
транзисторы серии КТ (KT9900,KT503, KT203 и др.);
конденсаторы серии КМ с маркировкой Н-30, 5-Дt. Дороже стоят детали зеленого цвета;
светодиоды с желтыми выводами;
генераторные лампы серий ГМИ, ГИ, ГС и ГУ;
резисторы серий СП5, СП3, ПП3.

Существуют специализированные справочники, в которых представлен полный список радиодеталей с указанием количественного содержания сплавов драгоценных металлов. Они помогут определить стоимость того или иного компонента.

Что ценного в старых телевизорах?

Компьютеры импортного производства различных годов выпуска содержат значительное количество драгметаллов в процессоре, гнезде процессора (сокете), а также в контактных площадках (ламелях плат). Особенно ценятся процессора в керамических сиреневых корпусах. Процессоры же пластмассовых, текстолитовых корпусах содержат незначительное количество золота. CD, DVD приводы содержат позолоченный лазерный диод. Импортные компьютеры старых годов выпуска, главным образом до 1990 могут содержать импортные аналоги К10-17, которые принимаются по тем же ценам, что и отечественные.

Потенциометры

Потенциометры, содержащие драгметаллы.

ППМЛ-М, ППМЛ-И, ППМЛ-ИМ, ППМЛ-Ф, ППМФ-М, ППБЛ-В, РПП, ПТП-1, ПТП-2, ПТП-5, ПЛП-1, ПЛП-2.
Некоторые потенциометры не подходят для продажи, так как внутри проволока встречается из нихрома или манганина.

Реле отечественного и импортного производства, содержащие драгметаллы.

РЭС7, РЭС8, РЭС9, РЭС10, РЭС14, РЭС15, РЭС22, РЭС32, РЭС34, РЭС37, РЭС48, РЭС78.
РП3, РП4, РП5, РП7, РПС3, РПС4, РПС5, РПС7, РПС11, РПС15, РПС18, РПС20, РПС24, РПС32, РПС34, РПС36.
ДП12, РКН, РКНМ, РКМ-1, РКМ-1Т, РКМ-П, РЭК43, РЭН-33, ТРА, ТРВ, ТРЛ, ТРМ, ТРН, ТРП, ТРТ, РТН, ТРСМ-1, ТРСМ-2, РВМУ-1, РКП Е-506, СК-594, РВ-5А, РТС-5.
Перечисленные реле подходят не все, а только с определёнными паспортами и до определённого месяца и года выпуска.
Реле РЭС-6, РЭС-22, РЭС-32 с белыми контактами в целом виде не подходят для продажи, снимайте алюминиевый корпус (крышку) и проверяйте цвет контактов. Если белые, то делайте срезку контактов.
Реле РЭС-22, РЭС-32 в целом виде покупаем только с жёлтыми контактами. Срезку контактов не надо делать, присылайте или привозите реле с целыми корпусами, так как на корпусе находится маркировка. А это, в свою очередь, напрямую влияет на цену реле.
Реле РЭС-9 с паспортами 00 01 и 200 стоят 2 рубля/ед..
У реле РЭС-10 при демонтаже должны быть сохранены внешние выводы (ноги). Без выводов данное реле существенно дешевле.
Реле РЭС-47, РЭС-49, РЭС-60 в целом виде покупаем на вес, отправлять Почтой России не особо рентабельно. Возможно разобрать данные реле на жёлтые контакты-пластинки и в таком виде отправлять. Цена в этом случае будет высокой.
