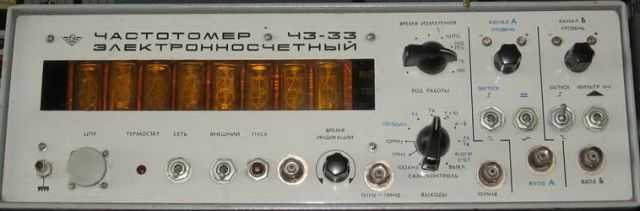

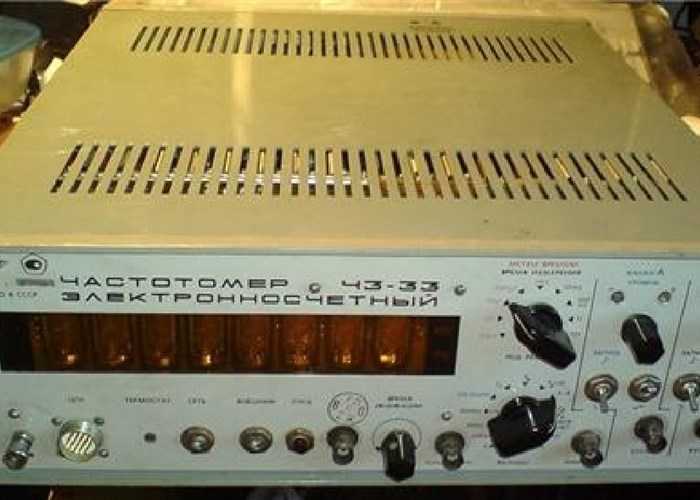

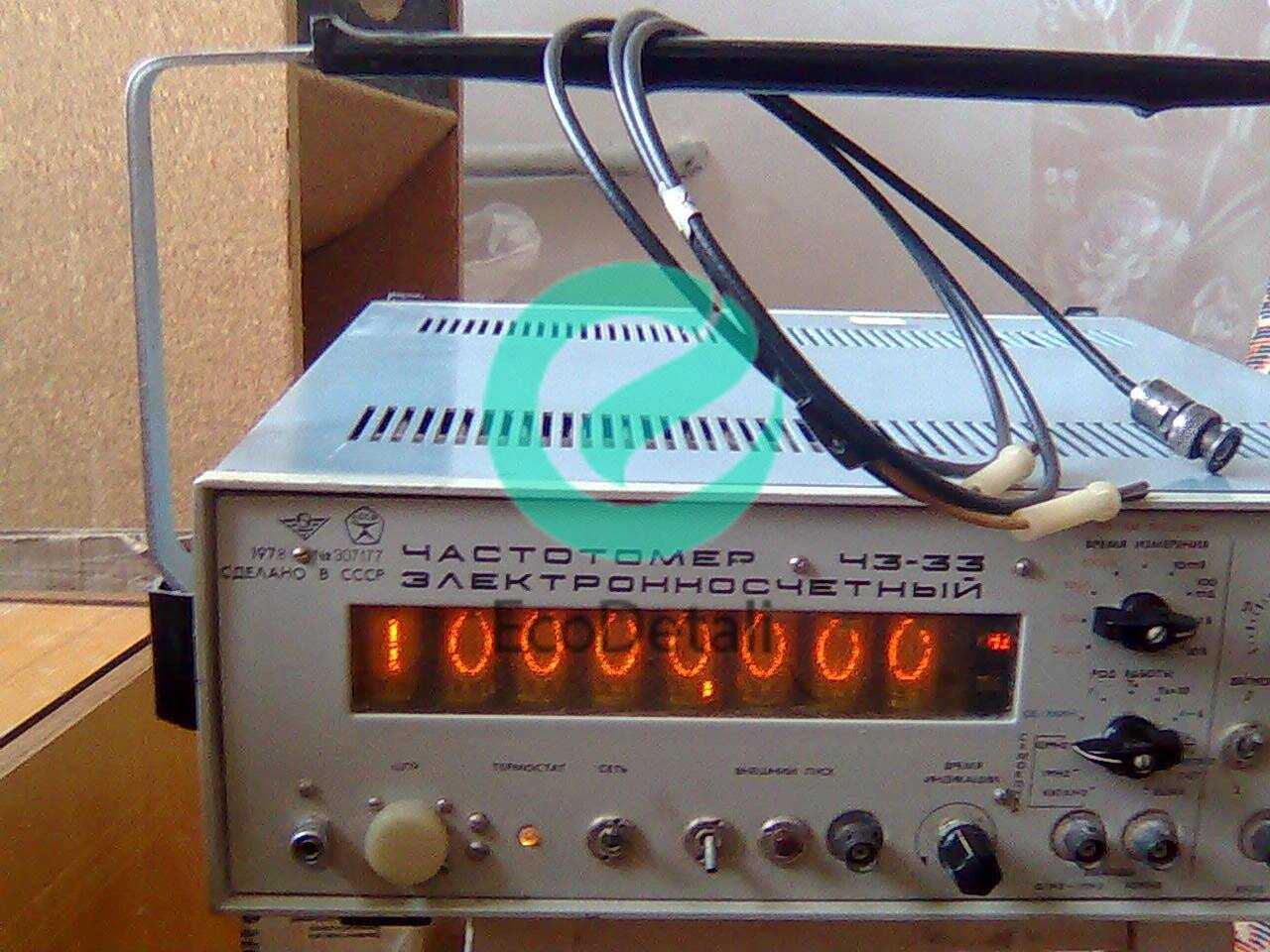

Частотомер электронно-счетный Ч3-33

Возможности и особенности

Прибор позволяет измерять:

Частоту;
Разность частот;
Отношение частот;
Частоту вращения;
Период;
Количество импульсов за произвольный промежуток времени.

Все сигналы на частотомер подаются через разъёмы типа СР-50-73 ПВ.

Он оборудован:

Выходом на цифропечать;
Выходом эталонной частоты в 10 МГц (также через разъём типа СР-50-73 ПВ);
Функцией самоконтроля, позволяющей измерять частоту встроенного кварцевого генератора;
Термостатом с индикацией состояния нагревателя при помощи миниатюрной лампы накаливания;
Схемой для автоматического периодического запуска измерения с регулируемым периодом;
Входом для внешнего запуска или сброса;
Кнопкой ручного запуска или сброса;
Ртутным счётчиком наработки (не у всех экземпляров);
Индикаторами состояния входных формирователей (не у всех экземпляров).

В общей сложности, в частотомере применяется пять видов элементов индикации: газоразрядные индикаторы ИН-14, неоновые лампы ИНС-1 (для индикации единиц измерения), лампа накаливания (индицирует состояние нагревателя термостата), светодиоды серии АЛ102 (во входных преобразователях) и ртутный счётчик наработки.

Компоновка

Частотомер имеет блочно-модульную конструкцию. Основой прибора является кроссплата, на которой установлены платы модулей. От кроссплаты расходятся проводники к расположенным на передней панели органам управления и индикации, а также входным и выходным разъёмам. Газоразрядные индикаторы и неоновые лампы расположены в отдельном модуле, закреплённом за передней панелью и закрытом жёлтым светофильтром из оргстекла. Индикация — динамическая. В отдельной съёмной кассете расположены блок питания и задающий генератор. Первый подключён к частотомеру через многоконтактный штыревой соединитель, второй — через коаксиальный разъём. Здесь же расположено гнездо типа СР-50-73 ПВ для подключения при необходимости внешнего, более точного задающего генератора. Переключение между внутренним и внешним генератором осуществляется при помощи тумблера.

Все напряжения, вырабатываемые блоком питания, выведены наружу на разъём, расположенный на задней стенке. Это позволяет контролировать исправность блока питания вольтметром, а также питать приставки к частотомеру, при условии, что потребляемая ими мощность очень мала. Значения напряжений на контактах разъёма указаны рядом с ними.

Задающий генератор объединён в одном кожухе с термостатом, поддерживающим температуру в 70 градусов Цельсия. Термостат состоит из нагревателя и контактного термометра. Режим термостата можно считать установившимся, когда нагреватель начинает периодически включаться и отключаться, о чём свидетельствует изменение состояния лампы на передней панели частотомера.

Вычислительная система частотомера состоит из делителей и декад. Вторые отличаются от первых тем, что не только подсчитывают импульсы, но и осуществляют вывод информации о своём состоянии на индикаторы. Схемотехника делителей и декад частотомера неодинакова, поскольку одним из них приходится подсчитывать импульсы со сравнительно малой частотой, а другим — со значительной. Во всех случаях, элементной базой этих, как и остальных узлов частотомера являются германиевые и кремниевые биполярные транзисторы различных типов, в зависимости от частоты, при которой им приходится работать.

Также в состав частотомера входят: входные формирователи, блок автоматики, узел сброса и самонастройки, умножитель и формирователь тактовых импульсов.

Меры безопасности

При эксплуатации и реставрации прибора следует соблюдать обычные меры безопасности при работе с электроустановками напряжением до 1000 В. Не допускается установка в частотомер плавкой вставки, рассчитанной на ток свыше 0,5 А. Корпус частотомера следует соединять отдельным проводом с корпусом конструкции, в которой осуществляются измерения, до подачи питания на оба устройства. Проведение измерений в схемах, имеющих гальваническую связь с сетью, не допускается

Соблюдать осторожность необходимо и при работе с контрольным разъёмом блока питания, поскольку некоторые из присутствующих на нём напряжений являются опасными. У экземпляров прибора, имеющих силовой шнур в резиновой изоляции, он подлежит обязательной замене на другой, в изоляции из ПВХ.

Счётчик наработки и контактный термометр требуют осторожного обращения, поскольку содержат ртуть. Температура нагревателя термостата достигает 70 градусов, что грозит ожогами при достаточно длительном воздействии.
