Описание

ПРОФКИП В7-61М

ПРОФКИП В7-61М вольтметр-мультиметр

ГОСРЕЕСТР СРЕДСТВ ИЗМЕРЕНИЙ РФ — № 50974-12

Доставка во все регионы РФ

Краткие технические характеристики В7-61М:

3¼ разрядный ЖК-дисплей
Постоянный /переменный ток: 2 мА. 20 А
Постоянное /переменное напряжение: 200 мВ. 1000 В /200 мВ. 700 В
Сопротивление /частота: до 2000 МОм /до 10 МГц
Емкость /индуктивность /температура: до 200 мкФ /до 20 Гн /до 1000°С
Диодный тест, прозвон цепи
Питание: 9 В, тип «Крона»
Габариты, вес: 190×88.5×27.5 мм, 0.320 кг

Назначение вольтметра универсального ПрофКиП В7-61М

Вольтметры универсальные ПрофКиП В7-61М предназначены для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока или сигнала произвольной формы, электрического сопротивления, емкости, частоты переменного напряжения, коэффициентов передачи тока биполярных транзисторов h₂₁. испытание p-nпереходов, звуковой прозвонки цепей, измерения температуры. Вольтметры универсальные ПрофКиП В7-61М применяются при ремонте, настройке и разработке электро и радиоизмерительных устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.

Особенности и преимущества вольтметра универсального ПрофКиП В7-61М

? 3¼ разрядный ЖК-дисплей

? Максимально индицируемое число: 1999

? Измерение постоянного напряжения: до 1000 В

? Измерение переменного напряжения: до 750 В

? Измерение силы постоянного /переменного тока: до 10 А

? Измерение сопротивления: до 2 ГОм

? Измерение частоты: до 15 МГц

? Измерение емкости: до 200 мкФ

? Измерение индуктивности: до 20 Гн

? Измерение параметров транзисторов

? Автоматическая установка нуля

? Регистрация максимальных значений

? Защита измерительного входа

Наиболее распространенные ошибки при пользовании вольтметром

Довольно часто при использовании измерительного оборудования, из-за неправильных действий возникают ситуации, которые могут привести к поражению человека электрическим током либо выходу прибора из строя. Ниже приведены ошибки, допускаемые пользователями во время работы с вольтметрами.

Перед началом измерений не производится анализ участка цепи, к которому будет подключаться вольтметр. Например, при проверке блока автоматики, с подаваемым напряжением 18 В на электромагнитной станции, прибор выставляется на указанную величину, однако в ходе работы возникает необходимость произвести измерения на другом участке цепи, обтекаемом напряжением 380 В. Если не настроить прибор на нужную величину, он может просто перегореть. Также устройство может выйти из строя если не переключить его соответственно типу измеряемого напряжения (постоянное/переменное).
Ввиду схожести по внешнему виду, вольтметр может быть перепутан и принят за амперметр и включен в электрическую цепь последовательно. В данном случае измерения будут недоступны, но если перепутать вольтметр с милливольтметром, то это может привести к утрате дорогостоящего измерительного оборудования.
От длительного использования изоляция проводов на щупах прибора может надломиться и оголится проводник. Некоторые пользователи склонны удалить щупы вовсе, и далее действовать зачищенными концами провода. Это небезопасно, особенно при работе с напряжением, превышающим 60 В и может привести к поражению электрическим током. Лучше приобрести новые щупы, которые в настоящее время вполне доступны.
В целях экономии покупатель может соблазниться низкой ценой прибора от неизвестного производителя, в результате чего получить не соответствующий требованиям или совершенно не пригодный для работы вольтметр. Чтобы этого не произошло, лучше приобретать измерительную технику известных брендов в специализированных магазинах, при этом требовать сертификат соответствия и проверять наличие гарантийного срока (у качественной продукции он не ниже 12 месяцев).

В заключении стоит отметить, что вольтметры относятся к востребованной категории измерительных приборов для электрических цепей. Пользоваться ими не сложно, но не стоит легкомысленно подходить к этому процессу. Всегда необходимо соблюдать внимательность и правила безопасности, потому что электрические цепи и приборы являются источником повышенной опасности.

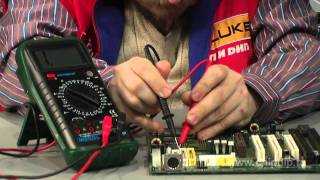

Мультиметр

Напряжение может измерять и мультиметр. Перед тем как использовать это устройство, нужно обязательно ознакомиться с инструкцией.

Мультиметры, как правило, могут измерить три основные величины: силу тока, сопротивление и напряжение. Они могут быть аналоговыми и цифровыми.

Некоторые мультиметры могут измерять и:

Переменный ток
Электрическая ёмкость
Температура
Частота напряжения
Индуктивность
Большая сила тока

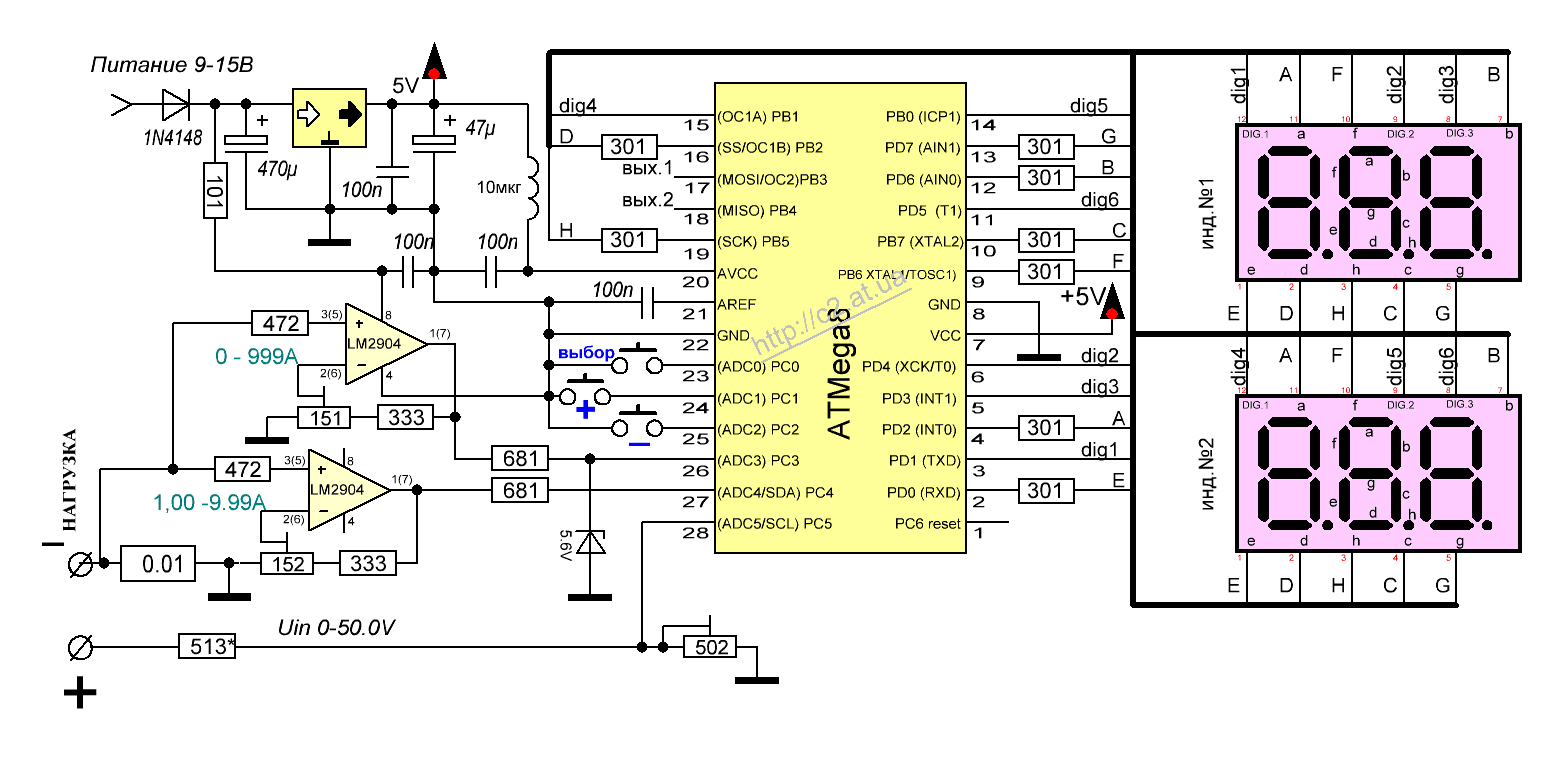

Классический вольтметр удобен в использовании и несложен в своем устройстве. Он всегда подключается параллельно к участку цепи. Всегда лучше сначала собрать цепь, а потом подсоединять к ней вольтметр

В работе с этим прибором очень важно соблюдать полярность. С помощью него можно измерять напряжение в машине

Никогда не надо забывать, что напряжение (как высокое, так и низкое) опасно не только для здоровья, но и для жизни человека.

Поэтому при работе с электроприборами нужно соблюдать технику безопасности: пользоваться специальными перчатками, работать только в нормальных условиях и т. д. Перед использованием, нужно проверять прибор.

Вольтметр считается прибором из категории простейших. Он является «узкоспециализированным» (в отличие от мультиметров, в которых также есть эта функция) и предназначен лишь для определения величины напряжения в какой-либо точке схемы или цепи. Иногда – для замера ЭДС на выходе источника (с обязательным подключением нагрузки).

Но, к сожалению, не все знают, как им не просто пользоваться, а правильно производить измерения. Вот с этим и разберемся.

Обзор производителей измерительных приборов

Современный рынок измерительных приборов представлен многими торговыми марками, производящими продукцию высокого качества, обладающей прекрасными характеристиками. Без особого труда, на страницах интернет магазинов можно найти любую интересующую модель электромеханического или электронного вольтметра. В качестве примера можно привести товары некоторых брендов, занявших достойное место среди производителей измерительного оборудования из разных стран мира.

Наименование продукции	Модель прибора	Торговая марка	Страна производитель	Цена, руб.
B 7-78/1	Вольтметр универсальный цифровой	АКИП	Россия	65 895
34401 A	//	Agilent	США	103 600
ABM-4401	//	Актаком	Россия	74 141
GDM-78261	//	Good Will Instrument Co., ltd	Тайвань	73 108

Пользователь сможет подобрать изделие с интересующими его параметрами в любом ценовом сегменте. Однако ориентироваться нужно не только на ценовые значения, но и на область применения, для которой прибор приобретается. Большинству пользователей для применения в быту вполне достаточно будет приобрести тестер «мультиметр», в котором предусмотрена и функция измерения напряжения. Такие изделия широко представлены разными торговыми марками: Ctlsa Messgerate, Proskit, Sturm, UNI-T и другими.

Что стоит уточнить

Измерять напряжение любым попавшимся под руку вольтметром нельзя. Следует определить, подходит ли он по своим характеристикам для данной схемы или нет.

Предел измерения. Он виден на шкале вольтметра. В правой части – максимальное значение напряжения. Если его номинал в цепи выше, то прибор элементарно «сгорит» независимо от модификации. У цифровой модели – электронная схема, у аналоговой – обмотка рамки, с которой жестко связана стрелка.

Размерность. Численное значение номинала – это еще не все. Следует убедиться, в каких величинах показывает прибор – микро- , милли- или полноценных вольтах. Иначе при измерении, например, напряжения в бытовой розетке из вольтметра может пойти дым, если он рассчитан на «mV».

Рабочее положение прибора. На шкале есть специальный символ, обозначающий, как должен быть ориентирован при измерениях корпус – горизонтально или вертикально. Это относится к вольтметрам стрелочным, так как несоблюдение этой рекомендации производителя влечет повышенную погрешность. То есть результат будет далек от истинного значения.

Вид напряжения (постоянное или переменное). На шкале есть соответствующие символы (= или

Параметры оценки технических характеристик прибора

Вольтметр включается в электрическую цепь параллельно, поэтому чтобы не оказывать влияния на процесс протекания тока на участке измерения, он должен обладать большим внутренним сопротивлением. Чем выше этот показатель, тем точнее показания, снимаемые и демонстрируемые устройством. Все просто – ток идет по пути с наименьшими препятствиями, и чтобы снизить потери электроэнергии внутри схемы прибора, ее обеспечивают мощным сопротивлением. Если его включить в цепь последовательно, то потери напряжения не позволят произвести измерение, а параллельное подключение даст обратный эффект.

Таким образом, для оценки функциональности измерительного устройства принимаются во внимание следующие показатели:

Внутреннее сопротивление
Границы напряжений, доступных для измерения конкретным устройством. Большинство современных приборов универсальны и способны отображать величины от десятых частей вольта до 1 кВ, чего вполне достаточно для работы электрика, однако существуют микро-, милливольтметры, а также киловольтметры, которые чаще используются специалистами и требуют наличия определенных знаний и навыков

Милливольтметр внешне похож на вольтметр, но диапазон измерений значительно ниже

Допускаемая погрешность, то есть точность измерений. Данный показатель обычно незначителен, но его необходимо учитывать для установления реального напряжения сети.

Для расширения границ диапазона измеряемых значений могут использоваться дополнительные сопротивления. Это производится по следующей схеме:

Простая схема включения добавочных резисторов для расширения допустимых границ измерений

Где Rv – сопротивление прибора, UmV – диапазон измерений конкретного устройства, Rdob 1-3 – добавочные резисторы, U1, U2, U3 – измененные границы доступных для исследования напряжений.

Вольтметр и автомобиль

В машине этот прибор используется по двум основным причинам: для того, чтобы следить за зарядкой аккумулятора и контролировать просадки напряжения в бортсети. Для полного контроля просадки питания, можно установить два вольтметра: один — для подключения к аккумулятору, а второй – для подключения к клеммам усилителей.

С помощью него можно измерять ток в сети автомобиля. Кузов машины имеет отрицательный заряд (знак «-»), значит, к нему подсоединяется клемма с минусовым полюсом. Плюсовую клемму подключают к «положительному» генератору. Таким образом измеряют напряжение в автомобиле. Обычно оно имеет значение около четырнадцати вольт. Для подключения лучше использовать толстые провода: они уменьшают погрешность в измерениях. Основные нормы напряжения:

Для заглушенного двигателя 12,2 – 12,6 вольт
Для заведенного двигателя 13,6 – 14,4 вольт

Пользование вольтметром дома

Перед началом работы с применением измерительного прибора необходимо:

убедиться, что данное устройство соответствует напряжению, под которым предположительно находится участок цепи;
что прибор соответствует типу напряжения (постоянное или переменное) – постоянное помечается знаком =, переменное обозначается

проверить правильность установки вольтметра – некоторые стрелочные модели требуют определенного положения при работе (вертикального или горизонтального), о чем на корпусе сделана соответствующая пометка.

Регулировка настройки прибора (корректировка) пошагово

Для некоторых вольтметров обязательной процедурой перед практическим использованием является настройка. Это касается аналоговых моделей со шкалой и стрелкой. Как правило, после простоя, стрелка смещается либо ниже ноля, либо выше него, в результате чего в показания прибора может вкрасться погрешность. Чтобы этого не произошло необходимо произвести корректировку, а именно:

найти на лицевой панели устройства миниатюрный настроечный винт;
с помощью мелкой плоской отвертки провернуть винт в одну и другую сторону, добившись выставления стрелки строго на «0»;
несколько раз переместить прибор, убедиться в устойчивости настройки.

Изображение смещения стрелки и винта, с помощью которого она регулируется

Проверка и выставление «нулевого показателя» — обязательная процедура перед каждым использованием аналоговой модели.

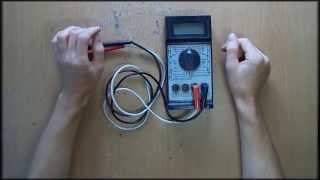

Пошаговая инструкция измерения напряжения

Измерение напряжения в электрической цепи производится в следующем порядке:

Вольтметр подготавливается к работе. Помимо описанных выше действий необходимо подсоединить провода. У аналоговых приборов для этого в верхнем торце имеются контакты с винтами. Иногда они имеют отметки «+» и «-», к ним прикручиваются провода. У электронных моделей провода снабжены разъемами, а в корпусе предусмотрены гнезда для них
Переключатель на цифровом приборе устанавливается в положение «вкл»
На универсальном вольтметре выставляется тип измеряемого напряжения и диапазон его значений. Если величина не известна, то во избежание перенапряжения и выхода прибора из строя, устанавливается max предел, а потом постепенно понижается до получения читаемых значений
Щупами произвести контакт с проводниками или клеммами на интересующем участке цепи, при этом подключение должно быть параллельным, как показано на схеме. Ничего сложного в данном процессе нет, главное правильно произвести все действия.

Схема подключения вольтметра к цепи для измерения напряжения на лампочке

Порядок измерения

Корректировка положения стрелки. Опять-таки, актуально для аналоговых вольтметров. На передней панели есть специальный шлиц. Достаточно вставить в него отвертку с узким жалом (часовую) и повернуть в ту или иную сторону. Стрелка тут же среагирует. Ноль проверяется (и выставляется) перед каждым измерением! Это незыблемое правило.

Присоединение проводов. На тыльной стороне корпуса стрелочного вольтметра есть выводы (винты с гайками). К ним провода и прикручиваются. Если прибор рассчитан на постоянное напряжение, то контакты помечены как «+» и «–». У моделей электронных провода уже имеются. Они выведены из корпуса (как на рисунке) или присоединяются через гнезда или разъем.

Далее все просто – измерение в определенной точке и считывание показаний.

Получается, ничего сложного в пользовании вольтметром нет. Зная особенности прибора, можно произвести измерения в любой электрической цепи.

Измерительные приборы необходимы при работе с электрическими схемами или сетями, потому что иным способом невозможно осуществлять измерения, контроль, анализ технического состояния цепей постоянного или переменного тока, а также подключенных в них различных потребителей. К таким приборам относится вольтметр. Что это за устройство, как устроено и где применяется, можно узнать из данной публикации, в которой собрана интересующая по теме информация. В статье расскажем, как пользоваться вольтметром, рассмотрим порядок действий.
