Как определяется сдвиг фаз
А теперь о том, как пользоваться осциллографом С1-112А для измерения сдвига фаз. Но для начала – определение. Сдвиг фаз – это характеристика, показывающая, как располагаются относительно друг друга два процесса (колебательных) в течение некоторого времени. Причем измерение происходит не в секундах, а в частях периода. Другими словами, единица измерения – это единицы угла. Если сигналы будут одинаково располагаться взаимно, то у них сдвиг фаз будет также одинаков. Причем это не зависит от частоты и периода – реальный масштаб графиков на горизонтальной (временной) оси может быть любым.
Максимальная точность измерения будет в том случае, если растянуть график на всю длину экрана. В аналоговых осциллографах график сигнала для каждого канала будет иметь одну яркость и цвет. Чтобы отличить эти графики друг от друга, необходимо сделать для каждого свою амплитуду
И напряжение, которое подается на первый канал, важно делать максимально большим. При этом получится намного лучше удерживать синхронизацией изображение на экране. Вот как пользоваться осциллографом С1-112А
Другие приборы отличаются в эксплуатации незначительно
Вот как пользоваться осциллографом С1-112А. Другие приборы отличаются в эксплуатации незначительно.
Разновидности приборов
Прежде чем окончательно выбрать осциллограф, необходимо знать, на какие виды он делится. По принципу отражения сигналов осциллограф делится на цифровой и аналоговый.
Цифровой
С его помощью проводится статическая и математическая обработка данных, которые получаются в результате снятия показаний. Также, если выбрать цифровой осциллограф, есть возможность обнаруживать импульсные помехи и сохранять в памяти прибора до 10 000 осциллограмм. Полученные результаты отображаются на ЖК-дисплее.
Выбор настроек осуществляется автоматически, так как прибор обладает функциями калибровки и диагностики. Погрешности у изделия минимальные, благодаря чему данные получаются высокого качества. Такой осциллограф незаменим при необходимости получить точную диагностику оборудования или автомобиля.
Аналоговый

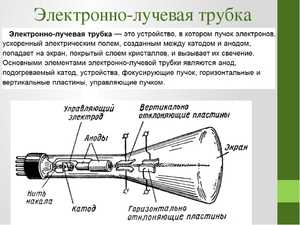

Это самая простая конструкция. В ее состав входит электронно-лучевая трубка, которая реагирует на электростатические отклонения. Показания снимаются в настоящем времени, благодаря чему при обработке процессором сигнала, искажения невозможны.
Выбрать аналоговый осциллограф – означает получить надежность и безотказность в работе, так как изображение на дисплее от проходящих показателей не отстает. Также они отличаются невысокой ценой и хорошей ремонтопригодностью. Но прежде чем подобрать такой вариант, следует помнить и о его недостатках: при поучении сигналов высокой частоты, экран может моргать, незначительные возможности по обработке сигнала и относительно диапазона измерений. Такое устройство широко применяется в сервисных мастерских радио- и телеаппаратуры. Из-за этого он еще получил название сервисный осциллограф.
Также рекомендуем просмотреть видео, в которых предоставлены советы экспертов по выбору осциллографа, а также независимый рейтинг из 10 лучших моделей:
Это и все, что мы хотели рассказать вам о том, как выбрать осциллограф для дома и работы. Надеемся, предоставленные нами советы были для вас полезными!
Рекомендуем также прочитать:
- Как пользоваться осциллографом
- Как выбрать мультиметр для дома
- Как сделать паяльник своими руками
Устройство осциллографа
Основной элемент прибора — экран, разделённый на клетки. На него выводится визуализация электрического колебания. Масштаб клеток задаётся регулировками на корпусе осциллографа. Вертикальные клетки показывают напряжение подаваемого сигнала, а горизонтальные замеряют время. Градация клеток как по напряжению, так и по времени выставляется регуляторами на корпусе. Зная время одного импульса сигнала несложно рассчитать его частоту.
Усилитель сигнала
Прибор оснащён регулятором усиления электрического сигнала. По сути, функция изменяет масштабирование синусоиды на экране. Например, по вертикали экран размечен на 10 клеток, и предел усиления установлен на 1 вольт на клетку. В этом случае импульс напряжением в двадцать вольт будет не виден на экране. Нужно установить параметр усиления на большее количество вольт, отображаемое в одной клетке. Точно так же при низком напряжении увеличением усиления добиваются отчётливой визуализации осциллограммы.
Развёртка и её регулировка
Принцип настройки осциллографа по параметру развёртки идентичен настройке усиления, только производится она по горизонтальной оси. Клетки соответствуют миллисекундам. Изменяя их количество, соответствующее одной клетке, получаем нужное отображение синусоиды в необходимом масштабе. При необходимости изучить малый отрезок сигнала, значение развёртки уменьшают. Для изучения частотности и типа электронного импульса, оценки цикличности и других характеристик значение увеличивают.
Блок синхронизации
Синусоида графика прорисовывается на экране слева направо, до его окончания. Далее, прорисовка повторяется. Скорость построения графика высока и приводит к «бегущей» прорисовке или вообще к непонятной кривой. Это происходит по причине наслоения нового изображения на старый график с однозначным смещением. Регулировкой синхронизации осуществляется включение развёртки при достижении входным сигналом установленных значений.
Например, установив значение синхронизации в ноль вольт, при обработке синусоиды сигнала отображение начнётся после достижения напряжения на входе заданного показателя, а завершится в конце экрана. Потом визуализация начнётся с очередного нулевого показателя, и цикл будет повторяться. В результате становится видна стабильная картина, и все скачки сигнала становятся наглядно видны. Простейший блок синхронизации оснащён двумя настройками:
- Регулятор «Фронт» — позволяет установить напряжение старта. Если, допустим, установить ноль, то прорисовка начнётся, когда синусоида будет падать до значения ноль.
- Регулятор «Спад» — При установленном на ноль регуляторе прорисовка стартует, когда синусоида будет подниматься до значения ноль снизу.
В сложных моделях осциллографов существуют ещё ряд настроек синхронизации для более специфических измерений.
Блок питания
Служит для подачи необходимого напряжения на электронные схемы самого осциллографа от сети 220 вольт.
Прибор может быть оснащён одним или несколькими сигнальными входами. Это зависит от модели. Несколько выходов необходимы для замера анализа и сравнения сразу нескольких электрических сигналов. Простейший осциллограф оснащён лишь одним сигнальным выходом и щупом заземления. Если к входу прибора ничего не подключено, то на экране посередине моделируется горизонтальная линия, называемая нулевой прямой. Если, к примеру, подключить сигнальный щуп к плюсу батарейки, а заземление к минусу, прямая линия подскочит вверх на количество клеток, соответствующее напряжению по шкале градации, выставленной на корпусе прибора. Поменяв щупы местами, линия опустится на то же количество клеток.
