Содержание драгоценных металлов
Давайте узнаем наличие драгоценных металлов в осциллографе С1-72. Посмотрим справочную информацию по перечням и количеству, возьмём данные из открытых источников, таких как техническая литература, нормативная документация, формуляры и документация, приложенная к прибору.
Рекомендации по извлечению драгметалла
Для однотипных изделий станет идеальным вариантом — выборка. Если вместе с другими типами — выщелачивание (перевод в раствор, вымывание) алюминия, обжиг, растворение фракции либо отсев.
Аффинаж драгоценного металла
Информация об аффинаже подразумевает источники и величину содержания драгметаллов в радиокомпоненте. Рекомендуем выбирать оборудование в зависимости от типа лома и способа, каким вы решили извлечь металл.

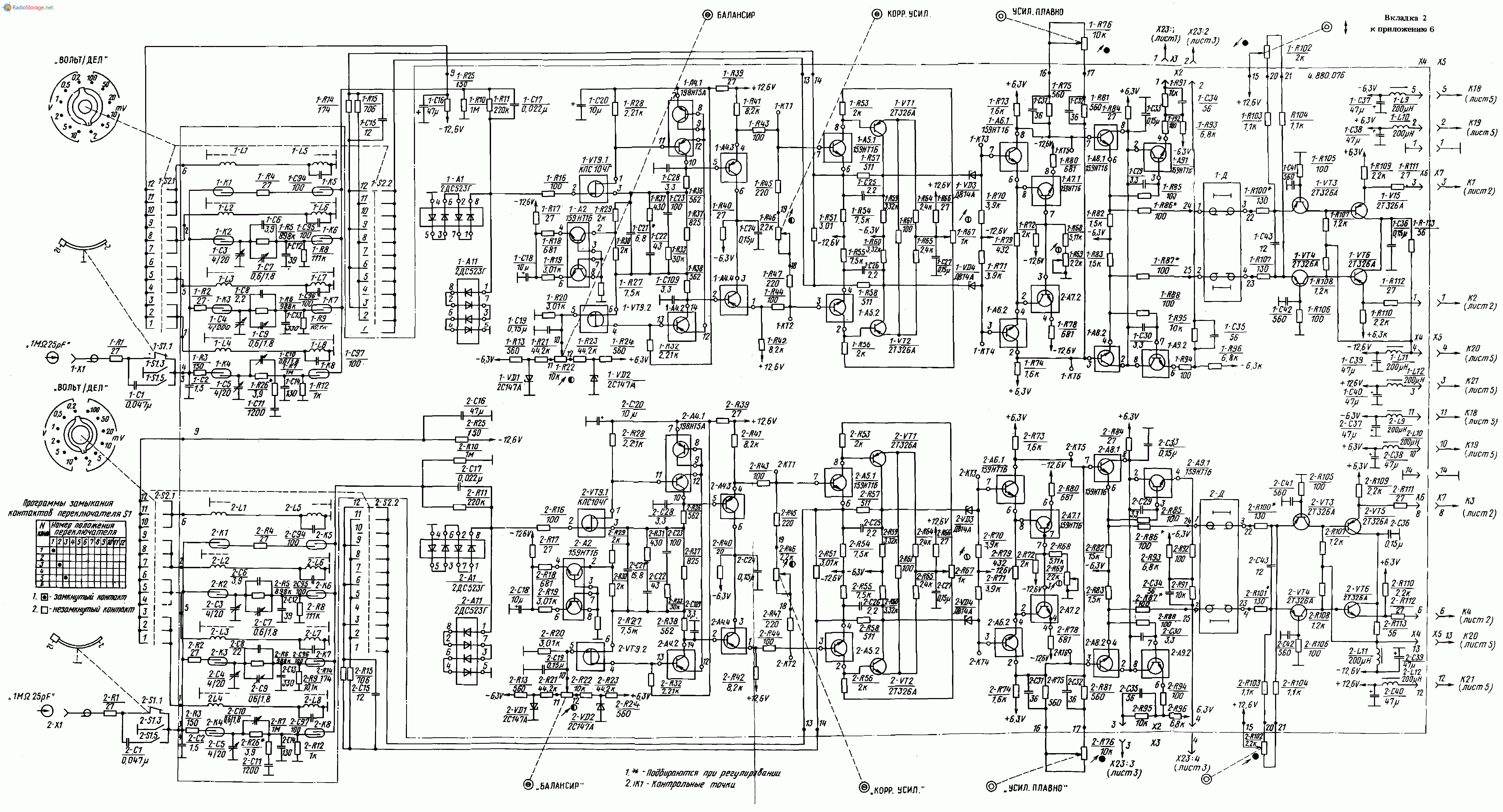

Технические характеристики
Ознакомиться с техническими характеристиками поможет наша удобная таблица.
Осциллограф с1 72 характеристики:
| Количество лучей | Один луч |
| Диапазон напряжений | Начиная от 48 мВ и вплоть до 500 В |
| Диапазон интервалов | От 0,2 мкс до 500 мс |
| Погрешность | Амплитуда импульсного сигнала на протяжении более 0,2 мкс в пределе 40 мВ… 60 В —±10 процентов;
Амплитуда синусоидального сигнала в пределе частот 0…2 МГц—±10 процентов; Дополнительная— ±10 процентов; интервалов времени в пределе 0,05 мкс/дел… 5 мс/дел—±10 процентов, в пределе 10…50 мс/дел — ±20 процентов. |
| Питание прибора | От сети переменного напряжения 220 В частотой 50 ±0,5 Гц;
Напряжения 220 В частотой 400 Гц; От источника постоянного напряжения 24 В. |
| Рабочая площадь экрана | Обладает шестью делениями по вертикали и десятью делениями по горизонтали. Одно деление равно 0,6 сантиметров. Луч шириной – 0,6 миллиметров. |
| Потребляемая мощность | 35 В-А — от сети переменного напряжения. |
Плюсы и минусы: немного истории и фактов про осциллографы
Примерно пятьдесят-семьдесят лет назад мировая промышленность занималась выпуском невероятно большого количества простых, аналоговых осциллографов. В частности, к ним относились сервисные, а также универсальные приборы. Их полоса частот исследуемого сигнала составляла от 5 до 500 МГц, а порой достигала и отметку в 1000 МГц. Из-за использования ЭЛТ в приборах, они и становились массивными и тяжёлыми, имели непростительно большие погрешности в измерениях и не давали автоматически исследовать параметры сигнала (к слову, наблюдались редкие исключения).
Некоторые из таких приборов выпускаются и в наше время. В основном это дешевые осциллографы среднего класса с полосой частот исследуемых сигналов до 100 МГц.
Нельзя сказать, что у аналоговых осциллографов нет достоинств. Конечно же, они есть! Главное достоинство таких приборов — отсутствие в их тракте преобразований сигнала в цифровую форму, которые неизбежно искажают сигнал. Однако искажения ЭЛТ и усилителей у таких осциллографов обычно куда сильнее, чем искажения в правильно сконструированных цифровых осциллографах. Сигнал в аналоговых осциллографах прямо проходит от входа к пластинам ЭЛТ, усиливаясь практически линейными усилителями. Считается, что это способствует наблюдению всех, даже кратковременных аномалий сигналов. Но при этом часто упускается из виду, что короткие аномалии сигналов наш глаз заметить не в состоянии и для реализации этого преимущества нужны специальные запоминающие ЭЛТ или дорогая и редкая высокоскоростная фотографическая техника. Это сильно удорожает технику осциллографии.
Современные аналоговые осциллографы имеют перед ЦЗО ряд принципиальных преимуществ:
- простое обращение с прибором;
- повышенная степень достоверности отображения сигнала;
- легкость работы с неизвестным сигналом;
- корректное отображение сигнала на высоких частотах из-за отсутствия эффектов квантования и стробоскопического эффекта;
- высокая скорость обновления экрана — от 200 тысяч до миллиона осциллограмм в секунду;
- отображение в принципе полной информации (в обычных ЦЗО из-за большого времени обработки и вывода информации теряется до 99% времени наблюдения);
- быстрый захват сигнала для его представления;
- повышенное разрешение и отсутствие его ограничений, связанных с квантованием сигналов (у большинства ЦЗО разрядность квантования равна 8, так что сигнал представляется всего 256 ступеньками, что явно заметно при его растяжении по вертикали);
- наличие эффекта послесвечения, позволяющее накапливать множество осциллограмм на экране трубки и выявлять их отличия.
Как показано ниже, высокие параметры осциллографов (прежде всего полоса частот усиливаемых сигналов) у цифровых осциллографов достигаются более просто, чем у аналоговых приборов, а вместо громоздкой ЭЛТ у них применяются более компактные и легкие жидкокристаллические индикаторы (ЖКИ). ЦЗО не требуют задержки фронта сигнала для его наблюдения — у них обычно отсчет нуля времени расположен в центре экрана. Благодаря применению флэш-памяти решена проблема запоминания осциллограмм с множеством кадров.
Вот почему наиболее крупные фирмы — разработчики электронных осциллографов (например, Tektronix, Agilent Technologied, LeCroy и др.) в последнее десятилетие совсем свернули производство аналоговых осциллографов и полностью перешли на выпуск цифровых осциллографов. Впрочем, менее крупные фирмы продолжают выпускать аналоговые осциллографы, но тоже переходят на цифровые.
Подведём итоги
Преимущества аналоговых осциллографов:
- знакомый интерфейс;
- обновление экрана в реальном времени, при отображении быстро изменяющихся сигналов во времени;
- простые, понятные средства управления для наиболее часто используемых настроек (коэффициент развертки, коэффициент чувствительности, смещение сигнала, уровень запуска и т.д.);
- невысокая стоимость.
Недостатки аналоговых осциллографов:
- невысокая точность в зависимости от частоты сигнала и коэффициента развертки мерцаниие и/или тусклость экрана;
- отсутствие возможности отображения сигнала до запускающего момента;
- ограниченная полоса пропускания;
- высокая эксплуатационная стоимость;
- ограниченные средства измерения параметров сигналов.
Осциллограф С1-72 — достойный прибор, который хорошо справляется со своей задачей, при том, что купить его можно дёшево, а прослужит он вам ещё ни одно десятилетие.
