СМРК-2-1С субмодуль радиоканала, СССР
Плата, от какого советского телевизора 3УСЦТ. Усилитель промежуточной частоты — УПЧ.
+ Щелкните по фото, чтобы увеличить!
Плата — односторонний стеклотекстолит, маркировка на плате СМРК-2-1С и еще 2.031.046-02 и А1.3
На плате мы видим одну микросхему К174УР5 — усилитель радиочастоты. В стальном корпусе элемент с маркировкой ФП3П9-451 и это пьезокерамический фильтр. Еще один большой элемент в алюминиевом корпусе с маркировкой УПЧЗ-1М, как понятно из названия — это тоже модуль усилителя звуковой частоты… По краю идут штыревые разъемы.
Обратная сторона платы — элементов нет. Из маркировок: ИЗМ 12 и 7.103.456-02
Разбираем модуль УПЧЗ-1М. В нижней части он залит чем-то наподобие эпоксидной смолы. Внутри плата, завернутая в тонкий картон…

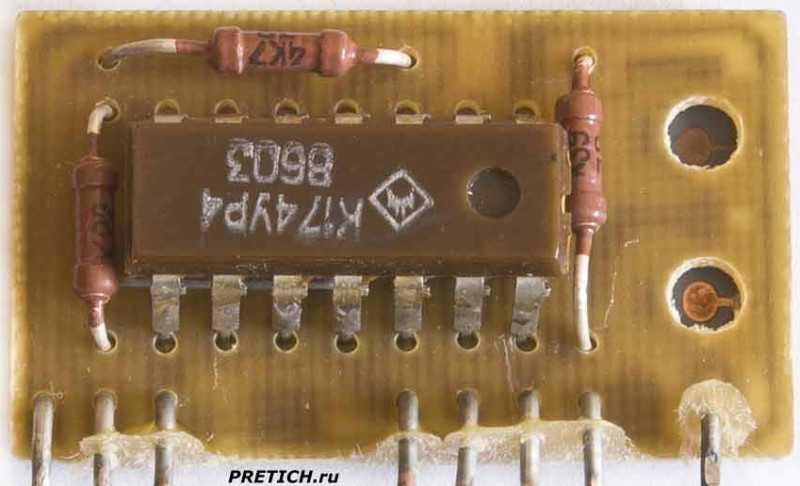

С одной стороны платы УПЧЗ-1М мы видим микросхему К174УР4 и три резистора.

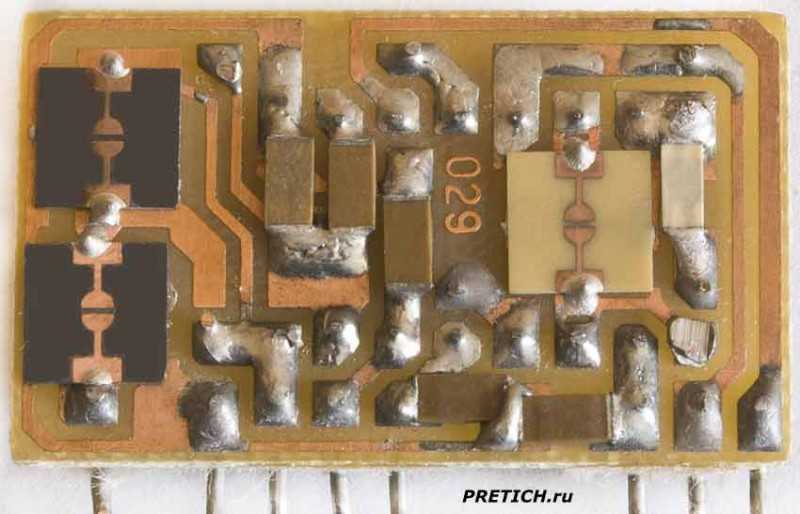

С другой стороны — SMD элементы и маркировка на плате — 029… Надо сказать, что этот модуль при одинаковом названии и одной микросхеме, имел разные исполнения…
Таблица перевода единиц измерения давления
| Единицы | бар | мм рт.ст. | мм вод.ст. | атм (физич.) | кгс/м2 | кгс/см2 (технич. атм.) | Па | кПа | Мпа |
|---|---|---|---|---|---|---|---|---|---|
| 1 бар | 1 | 750.064 | 10197,16 | 0.986923 | 10.1972 ∙ 103 | 1,01972 | 105 | 100 | 0.1 |
| 1 мм рт.ст. | 1.33322 ∙10-3 | 1 | 13,5951 | 1.31579 ∙10-3 | 13,5951 | 13.5951 ∙10-3 | 133.322 | 133.322 ∙10-3 | 133.322 ∙10-6 |
| 1 мм вод.ст. | 98.0665 ∙10-6 | 73.5561 ∙ 10 -3 | 1 | 96.7841 ∙10-6 | 1 | 0.1∙10-3 | 9.80665 | 9.80665 ∙10-3 | 9.80665 ∙10-6 |
| 1 атм | 1.01325 | 760 | 10.3323 ∙103 | 1 | 10.3323∙ 103 | 1.03323 | 101.325 ∙ 103 | 101.325 | 101.325 ∙10-3 |
| 1 кгс/м2 | 98,0665 ∙10-6 | 73.5561 ∙ 10 -3 | 1 | 96.7841 ∙10-6 | 1 | 0.1∙10-3 | 9.80665 | 9.80665 ∙10 -3 | 9.80665 ∙10-6 |
| 1 кгс/см2 | 0,980665 | 735.561 | 10000 | 0.967841 | 10000 | 1 | 98.0665 ∙ 103 | 98.0665 | 98.0665 ∙10-3 |
| 1 Па | 10 -5 | 7.50064 ∙10-3 | 0,1019716 | 9.86923 ∙10-6 | 101.972 ∙ 10-3 | 10.1972 ∙10-6 | 1 | 10 -3 | 10 -6 |
| 1 кПа | 0.01 | 7.50064 | 101,9716 | 9.86923 ∙10-3 | 101.972 | 10.1972 ∙10-3 | 103 | 1 | 10 -3 |
| 1 МПа | 10 | 7.50064 ∙103 | 101971,6 | 9.86923 | 101.972 ∙103 | 10.1972 | 106 | 103 | 1 |
К системе СИ относятся: Инженерные единицы:Бар
1 бар = 0,1 Мпа 1 мм рт.ст. = 13.6 мм вод.ст.1 бар = 10197.16 кгс/м2 1 мм вод.ст. = 0.0001кгс/см21 бар = 10 Н/см2 1 мм вод.ст. = 1 кгс/м2 1 атм = 101.325 ∙ 103 ПаПа
1 Па = 1000МПа1 МПа = 7500 мм. рт. ст.1 МПа = 106 Н/м2
WK3389N плата от кассетного плеера
Плата от неизвестного кассетного аудио плеера, может быть китайского… Ничего иного у меня от него не сохранилось. Год изготовления, скорее всего, 1993.
+ Щелкните по фото, чтобы увеличить!
Плата односторонний текстолит. Основа электроники микросхема SONY CXA8008P — даташит не найден, но и так понятно, что это двухканальный аудио усилитель… Еще элемент, похожий на транзистор, но с четырьмя выводами и маркировкой C1470 — это стабилизатор, или регулятор оборотов двигателя.
Затем на плате один подстроечный резистор на 300 Ом, один разъем типа мини-джек для подключения наушников. Один концевой выключатель. Переменный резистор с ручкой регулировки уровня громкости.

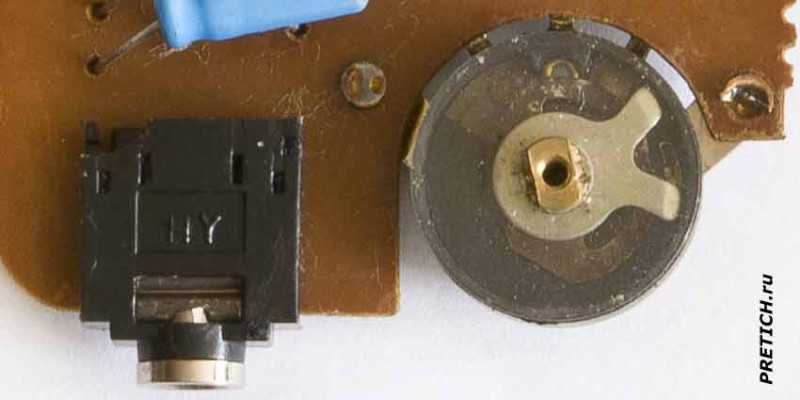

Снимаем эту ручку, переменный резистор не имеет маркировки.
На этом фото мы видим места, куда припаиваются провода, идущие на магнитную головку воспроизведения.
+ Щелкните по фото, чтобы увеличить!
Обратная сторона платы плеера, элементов нет, но есть маркировка WK3389N — поиск в интернете не дал результатов…
Ну и еще три платы советского производства.
Технические и эксплуатационные характеристики
| ПАРАМЕТРЫ | ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ЗАМЕЧАНИЯ | ВЕЛИЧИНЫ |
| Габариты корпуса | АА (DS26, DT26). Диаметр 2 / длина 6 | мм |
| Номинальная частота | от 32 до 256 | Гц |
| Нагрузочная ёмкость1), CL | 10.0…12.5 | пФ |
| Точность настройки2) тип./макс., f/f | ± 50 | РРМ |
| Динамическое сопротивление тип./макс., RК | 30/50 | кОм |
| Статическая емкость тип., CO | 1.2 ± 0.2 | пФ |
| Емкостное отношение (коэффициент) | 400 ± 70 | — |
| Уровень возбуждения макс., W | 1.0 | мкВт |
| Добротность мин., Q | 50`000 | — |
| Сопротивление изоляции мин., IR | 100 | МОм |
| Старение за 1 год/10 лет макс. | ± 5 / ± 20 | РРМ |
| Диапазон рабочих температур3), TOPR | -40..+85; -60*.. +85 | °C |
| Температура хранения, TSTR | -40…+60 | °C |
| Точка перегиба, T | 25 ± 5 | °C |
| Температурно-частотная характеристика (ТЧХ), dF/FО | -0.035 РРМ/°C2 (T — T*)2 ± 10% | РРМ |
| Ударная прочность, dF/FО |
Ускорение 5000g при длительности 0.2 мс/ ±5 PPM max. |
РРМ |
| Вибрационная устойчивость, dF/FО | (Вибрация от 10 до 2000 Гц с ускорением 10g в течение 8 часов)/ ±5 PPM max. | РРМ |
1) Другие нагрузочные емкости по заказу.2)Меньшее или большее значение параметра точности настройки по заказу.3) Расширенный диапазон температур (-60..+85ºС) , по заказу. ** T — от 25 °C (для F=32 кГц) до минус 10 °С (для F0=256 кГц)
| Стандартные частоты (кГц) * | |||||||||||
| 32.00 | 32.768 | 36.00 | 40.00 | 48.00 | 64.00 | 100.00 | 128.00 | 188.00 | 216.00 | 240.00 | 256.00 |
*Выпускаются. Другие частоты по специальному заказу.
