Электроника
Магнитофоны «Электроника» имели свои преимущества: во-первых, они могли не только воспроизводить, но и записывать звуки; во-вторых, они были способны работать автономно, питаясь от батарей и автомобильных аккумуляторов, что значительно расширяло возможности их применения.
Выпускали «Электронику» на Нововоронежском заводе «Алиот». Он был основан практически сразу после войны и закончил свое славное существование, как и большинство советских предприятий, в лихих 90-х.
Здание некогда серьезного предприятия сегодня разносят буквально по кирпичику, вытягивая арматуру на металлолом и сдают уцелевшие корпуса под торговые точки. О былой славе и гордости приходится только вспоминать.
Магнитофон: что это за зверь и с чем его едят?
До появления цифровых плееров для записи звуковой информации и ее воспроизведения использовались магнитофоны.
Они существовали параллельно с граммофонами, патефонами и прочими проигрывателями для виниловых пластинок.
Изначально подобные приборы осуществляли запись на стальную проволоку со специфическим покрытием. В дальнейшем — на магнитную ленту.
Помимо магнитофонов для записи звука на основе этой технологии был изобретен видеомагнитофон.
Но к началу 2000-х оба прибора были окончательно вытеснены с рынка цифровыми носителями. И сегодня встречаются только у любителей старины.
Магнитная лента
Главным и наиболее ценным в любой бобине была магнитная лента (пленка). На ней содержалась вся информация.
Ширина магнитной ленты в разных странах и в различные периоды отличалась. Для советских бобинных магнитофонов стандартной считалась 6,25 мм.
В отличие от ширины, стандарт допускал 3 варианта толщины: 55, 37, 27 или 18 мкм. Дело в том, что толстые ленты обладали лучшими механическими свойствами и были долговечнее. Но они были «капризны», так как для плотного прилегания к считывающей головке требовали сильного натяжения, а значит не каждый магнитофон был способен справиться с ними. Кроме того, толстой ленты помещалось на бобине значительно меньше, чем тонкой.
Для сравнения: на бобину диаметром 18 см помещалось 525 м пленки толщиной 37 мкм. В случае с 55 мкм на такой же катушке ленты было на 175 метров меньше. Не удивительно, что для бытовых нужд использовались более тонкие, хотя и менее надежные, пленки.
Что касается производителей ленты, в то в СССР на этом специализировались 3 предприятия: «Свема», «Тасма» и «Славич». За рубежом наиболее известными были TDK, Sony, 3М, BASF и Agfa.
«Нота»
Эти товары производились Новосибирским электромеханическим заводом. С 1966 г. ламповые, а с 1975 г. — транзисторные.
Интересный нюанс, если вы попытаетесь найти бобинный магнитофон «Нота» — потерпите неудачу. Так как данное предприятие производило только приставки. С их помощью можно было слушать бобины на большинстве радиол или радиоприемников.
Они были, естественно, дешевле самых бюджетных магнитофонов. А поэтому обрели в народе особую популярность. Особенно среди радиолюбителей, использующих их в качестве основ для собственных изобретений.
Для примера, стоимость первой ламповой «Ноты» 1966 г. (скорость 9,53 см/с, катушки на 15 м, двухдорожечная монофоническая) 80 руб. В то же время, как самые дешевые бобинные магнитофоны стоили 85 руб. и дороже.
Кроме того, приобретение приставки «Нота» позволяло экономить пространство в и без того крохотных квартирах и коммуналках, а также пристроить их к работе радиолы.
Наиболее популярные ламповые модели — «Нота-М» (скорость 9,53 см/с, 2 дорожки, вес 9 кг) и «Нота-303» (тот же вес, скорость и количество дорожек, но данная приставка могла записывать звук с телевизора, радиолы или другого магнитофона).
Среди транзисторных моделей наиболее удачными считались:
- «Нота-304». Была спроектирована на основе «Инея-303». Имела 4 дорожки и весила 8 кг. Скорость — 9,53 см/с. Могла производить как запись, так и голоса, музыку из любого источника. В ней можно было регулировать громкость, уровень записи, ставить на паузу.
- «Нота-202-стерео» и «Нота-203-стерео» имели общий внешний вид и были собраны по сходной схеме. Однако последняя не имела автостопа. В остальном эти четырехдорожечные приставки были очень похожи. Масса каждой из них была около 11 кг. Они обладали двумя стандартными скоростями воспроизведения. Позволяли записывать с большинства приборов.
Программное обеспечение
По указанию А.И. Шокина в МК-85 была реализована та же версия BASIC, что и в FX-700P, хотя тогда уже были и более совершенные его версии. Не удовлетворенные таким ограничением, разработчики дополнили язык операторами более новых версий, связанными с графикой. Эти операторы до сих пор применяются в различных игровых устройствах.
Программно и по клавиатуре МК-85 совместим с ДВК, и именно на ДВК в основном создавались его программы. С этой целью для ДВК был сделан специальный программный эмулятор МК-85, с помощью которого разрабатывались и прошивки ПЗУ (которые на машинном носителе передавались в производство ПЗУ), и рабочие программы пользователей, вводимые в КПК с его клавиатуры.
Рис.5. Библиотеки программ
Поскольку разработка программного обеспечения, создание МК-85 и перевод на русский язык всей документации на FX-700P проводились параллельно, основным требованием к ПО МК-85 было идентичное оригиналу функционирование. Это накладывало ряд ограничений на интерфейс пользователя, состав операторов и внутреннюю структуру интерпретатора языка BASIC. Так, анализ вычислительных особенностей FX-700P привел к разработке для МК-85 64-бит арифметической библиотеки, обрабатывающей числа в формате с плавающей запятой, где старшие 16 бит содержат порядок (13 бит), знак (1 бит) и атрибуты (2 бита) числа, а младшие 48 бит — мантиссу: 12 десятичных цифр в двоично-десятичном виде. Для вычисления элементарных функций была разработана библиотека, реализующая алгоритм “CORDIC” (“цифра-за-цифрой”).
Для обычных пользователей были созданы библиотеки рабочих программ, включающие программы решения типовых задач вычислительной математики, экономики, статистики и других областей деятельности человека (рис.5). Библиотеки поставлялись вместе с КПК или отдельно в виде книжек, содержащих тексты, краткие описания и примеры использования BASIC-программ для “Электроники МК-85”.
Пользователи и сами разрабатывали, собирали программы и их библиотеки, иногда издавали их.
По заказм было разработано и поставлялось потребителям более десятка разных вариантов “прошивок” ПЗУ для специальных применений МК-85. Это КПК авиационных штурманов для прокладки курса, артиллеристов для расчета параметров стрельбы, для обучающей системы “Наставник” кафедры психологии МГУ им. М.В.Ломоносова и т.п.
Микропроцессор
С 1981 года в НИИТТ разрабатывался ряд микросхем, состоящий из трех однокристальных 16-разрядных микропроцессоров (МП) различной вычислительной мощности со встроенной системной магистралью МПИ. Микропроцессоры ряда были архитектурно совместимы с микрокомпьютерами серии LSI-11 фирмы DEC (США) и с отечественными их клонами типа “Электроника 60” и СМ ЭВМ. Но МП были построены на основе собственных оригинальных структурных и схемотехнических решений и по степени интеграции превосходили зарубежные и отечественные аналоги — они были однокристальными микросхемами. Выпускались эти микропроцессоры в рамках серий БИС 1801 (n-МОП технология) и 1806, 1836 (КМОП) в различных конструктивных исполнениях.
В 1982 году в НИИТТ был разработан второй микропроцессор этого ряда — К1801ВМ2 (главный конструктор — В.Л. Дшхунян, разработчики В.Н. Науменков, Е. Максимов, И.А. Бурмистров, Г.М. Куров и др.). От своего предшественника он отличался расширенной системой команд (СК), пополненной командами умножения и деления. СК К1801ВМ2 включала 72 команды и была полностью совместима с СК микрокомпьютеров LSI-11/2 и “Электроника 60М”. Для повышения быстродействия процессора в нем был реализован отсутствующий в аналогах и К1801ВМ1 конвейер, обрабатывающий одновременно две последовательные команды. Позже были разработаны КМОП-варианты микропроцессора — 1806ВМ2, Н1806ВМ2, КА1806ВМ2, 1836ВМ2 и Н1836МВ2 для различных видов монтажа и условий эксплуатации. Эти МП обрабатывали одновременно три последовательные команды.
В НИИТТ также имелся уже хорошо отработанный БМК 1515ХМ1 на 3000 вентилей, выполненный по той же КМОП — технологии, что и микропроцессор. На основе этих МП и БМК и был построен КПК “Электроника МК-85”.
Применение
В начале 1986 года первый отечественный КПК “Электроника МК-85/85М” поступил в продажу в фирменные магазины-салоны “Электроника” Минэлектронпрома. МК-85 стоил по тем временам недешево — 145 руб. Для сравнения, первая зарплата молодого инженера составляла от 90 до 130 руб. Но все равно МК-85 сразу сметали с прилавков магазинов “Электроника” в Москве, Ленинграде, Воронеже и других городах.
КПК предназначен для выполнения научных, инженерных, статистических, экономических и иных расчетов с помощью программ, написанных на языке BASIC. В нем микропрограммно реализовано выполнение четырех арифметических операций, вычисление прямых и обратных тригонометрических функций, десятичных и натуральных логарифмов, экспоненциальной функции, квадратного корня, абсолютной величины, определение знака числа, целой и дробной части числа, генерации случайных чисел. В КПК имеется режим самоконтроля компьютера.
МК-85 серийно выпускался заводом “Ангстрем” с 1986 по 2000 год. И все эти годы он был дефицитен. Всего завод выпустил более 150 тыс. разных вариантов МК-85. Было сделано несколько прикладных вариантов МК-85. В частности, уже в ходе реформ, когда появилась масса фальшивых авизо, большим тиражом были выпущены модификации МК-85 для их шифрования, прекратившие поток фальшивых авизо и тем самым оказавшие стабилизирующее влияние на экономику страны. Это были портативные шифраторы, реализующие алгоритмы защиты информации “Анкрипт”, разработанные компанией “Анкорт”, учрежденной в 1990 году Ангстремом. Для МК-85 Анкорт разработал два варианта кодировок ПЗУ, реализующие эти алгоритмы (вместо языка BASIC), а Ангстрем с 1991 года серийно выпускал с ними КПК под именем “Электроника 85Б” (Банковский — для шифровки авизо) и “Электроника МК- 85C” (Cripto — для других задач криптозащиты). Они обеспечивали шифрование и расшифровывание текстов объемом до 750 буквенно-цифровых или 1500 цифровых символов. Для шифрования использовались долговременный (10 100 вариантов) и разовый (10 10 вариантов) ключи, а также нелинейный алгоритм шифрования высокой сложности. На сайте компании “Анкорт” (http://www.cryptogsm.ru/about/) о МК-85С говорится: “На момент производства по своим тактико-техническим и криптографическим свойствам он не имел аналогов в мире. Указанным устройством оснащены многие государственные и коммерческие организации России и организации более чем 50 стран мира”.
Архитектура и вычислительная мощность МК-85, единственного в мире в те годы 16-разрядного КПК, соответствовала мощности микро-ЭВМ LSI-11/2, “Электроника НЦ-8001ДМ”, “Электроника 60М” или СМ ЭВМ, т.е. КПК имел большой резерв для развития. Это способствовало необыкновенно высокой его популярности. Пользователи покупали МК-85 не только для применения по назначению, но и для построения своих модификаций и систем. Они заменяли ПЗУ КА1013РЕ1, в котором была зашита реализация языка BASIC, на свои прошивки, увеличивали емкость ОЗУ до 32 Кбайт, выводили наружу программируемый порт и таким образом решали свои прикладные задачи.
Олимп
Пожалуй, самыми серьезными из перечисленной техники, были катушечные проигрыватели марки «Олимп». Самый веский аргумент – именно на такие машины частенько записывали свои хиты советские звезды, которым специальные студии были не по карману.
«Олимпы» выпускали на Кировском электромашиностроительном ПО им. Лепсе. Завод жив и по сей день. Мало того, удалось расширить сферу его производства до медицинской, автомобильной и железнодорожной и нефтеперерабатывающей продукции.
Да, от былой славы знаменитых советских магнитофонов остались лишь воспоминания. К сожалению, кануло в лету и величие многих заводов, которые их выпускали, и сегодня только некоторые из них смогли сохранить свое имя и какую-то часть производственного потенциала.
Маяк
Советские эксперты высоко ценили магнитофоны этой марки. Особенно речь идет о «Маяке-001 Стерео», все детали которого были исключительно заграничными. Были еще и такие модели, как «Маяк-003 Стерео» и «Маяк-005 Стерео», позиционируемые производителем, как более усовершенствованные модификации.
Так, например, «Маяк-005 Стерео» выпустили ограниченной партией в количестве 20 шт. Ну а после этой модели производитель и вовсе отказался от дорогостоящей аппаратуры в пользу более доступной для народа, а следовательно и продаваемой продукции.
Киевский завод «Маяк», который, собственно, и занимался выпуском одноименных магнитофонов, был основан еще в далеких 20-х. Начинал он с музыкальных инструментов, встав в 40-е на военные рельсы, а дальше перейдя на производство электроники.
Сегодня киевский «Маяк» по-прежнему занимает свою нишу, сосредоточив основное производство на электронной продукции. Также в последние годы некоторые цеха гиганта были переоборудованы под оборонную промышленность.
Наиболее известные советские марки магнитофонов
К сожалению, в СССР часто предпочитали копировать чужие изобретения, а не создавать свои, при том что наши ученые разрабатывали массу интересных и революционных идей, которые в перспективе могли сулить технологическое лидерство стране.
К примеру, еще на заре магнитофонной эры именно в Советском Союзе придумали аналог бумажной ленты — целлюлозную. Однако развитие своих открытий требовало финансов и времени. А вот гарантий положительного результата не было никаких. Поэтому предпочтение отдавалось уже проверенным «краденым» изобретениям, которые видоизменялись и переименовывались. Потом они запускались в производство. Так происходило с машинами, фотоаппаратами, компьютерами и магнитофонами.
Краткая история бобинного магнитофона
Первый полноценный работающий аппарат был изобретен в 1925 г. Куртом Штилле. Он записывал на проволоку.
Через 2 года была изобретена и запатентована магнитная лента. Поначалу ее основой была бумага. Позже ее удачно заменили на более прочную и долговечную полимерную пленку.
Что касается самой технологии катушечных магнитофонов, она была также разработана в 20-х годах. В это время Шуллером была предложена конструкция кольцевой магнитной головки. Впоследствии она стала классической. Состояла она из кольцевого магнитного сердечника с обмоткой с одной стороны и зазором с другой. В обмотку подавался ток записи. Он вызывал выход магнитного поля в зазоре, которое и намагничивало ленту в такт изменения сигнала.
Когда же происходил процесс воспроизведения, все было в точности до наоборот. Лента замыкала магнитный поток сквозь зазор на сердечник, наводила электродвижущую силу в обмотке.
Первые бытовые катушечные магнитофоны и магнитные ленты к ним стали производиться в 1934 — 35 гг. немецкими фирмами BASF и AEG. Кстати, именно с легкой руки последней и появилось название «магнитофон».
В течение нескольких лет именно немцы были королями этой ниши.
После победы во Второй мировой войне американская и советская стороны в качестве репарации «позаимствовали» у AEG конструкцию их магнитофонов и магнитной ленты. В дальнейшем каждая из стран стала активно развивать полученную технологию.
Романтик
Первая модель «Романтика» появилась в середине 60-х. Это был портативный транзисторный магнитофон. Далее последовали различного рода модификации. Например, «Романтик-6» отличался отменным качеством и слыл наиболее востребованным магнитофоном в 80-х.
Выпуском проигрывателей данной марки занимался Горьковский завод имени Петровского в Нижнем Новгороде. Предприятие работает и сейчас, предлагая различные продукты военного, промышленного и гражданского назначения.
Кроме того, выпуском «Романтиков» занимался Петропавловский завод имени Кирова, расположенный в Казахстане. Он также сохранил свои мощности, но, в отличие от Петровского, отошел от оборонного производства, несмотря на то, что во Вторую мировую этот завод был одним из главных поставщиков продукции военного назначения.
TEAC A-4010
Четырехдорожечный TEAC A-4010 1966 года выпуска стал одной из наиболее продаваемых моделей японской компании Tascam. Магнитофон поддерживал 7-дюймовые катушки и имел функцию автоматической перемотки — для обозначения конца ленты, на него нужно было наклеить кусочек фольги. В 1967 году, чтобы увеличить продажи, Tascam открыли фирменные сервисные центры в США. Их надежды оправдались: всего в мире было продано более 200 тысяч устройств этой серии. На основе A-4010 создали ещё две модели: A-4010S и A-4010SL, и они выпускались до 1972 года.
Пользователи
TEAC A-4010S за простоту использования и технические характеристики, которые превосходили заявленные производителем. Диапазон воспроизводимых частот при скорости движения ленты в 7½ IPS варьировался от 35 до 19 000 Гц. После успеха серии марка продолжила выпускать катушечные магнитофоны, и новые модели выходили вплоть до 1992 года.

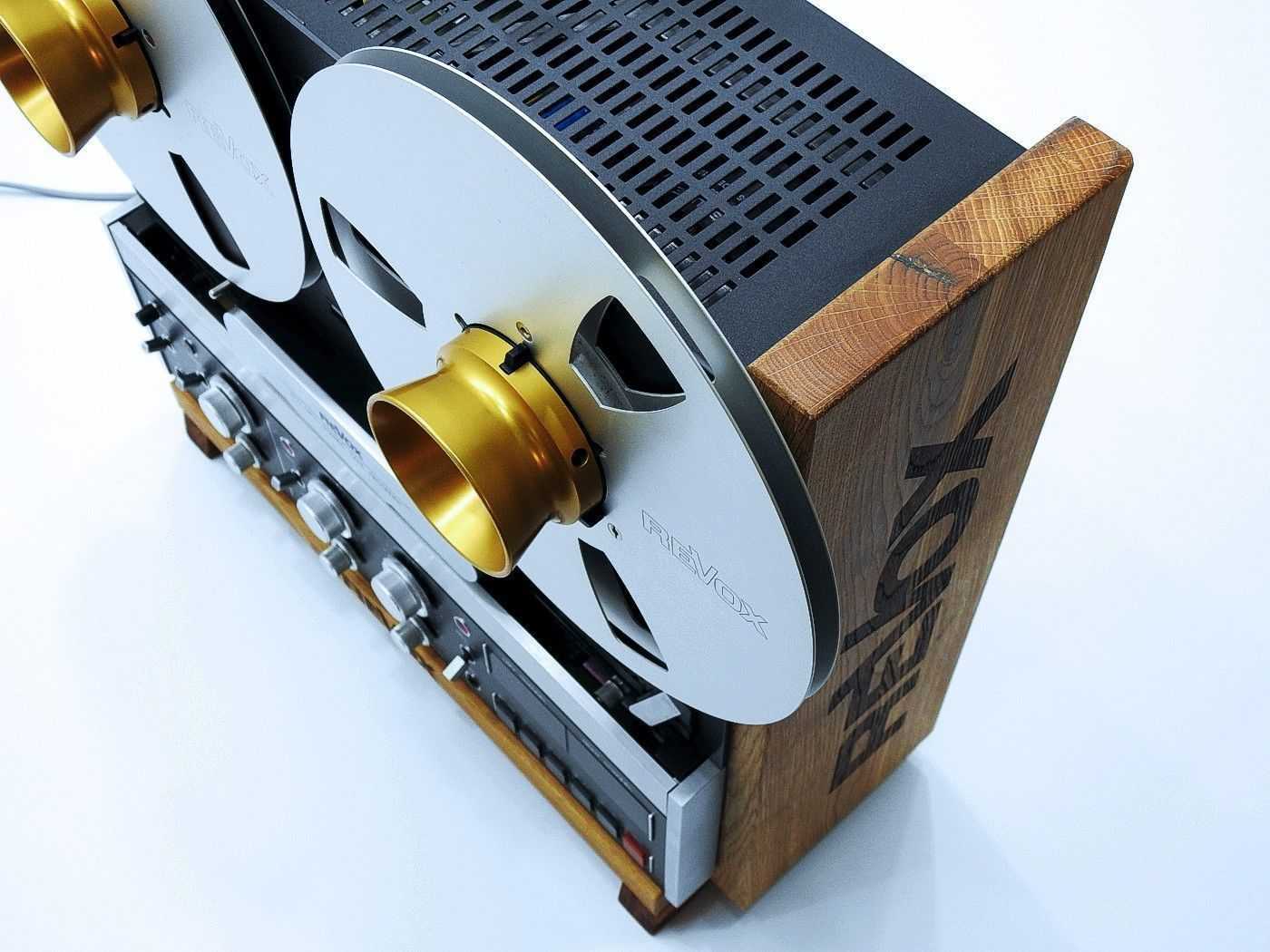

Катушечные магнитофоны сегодня
Катушечные магнитофоны снова заявили о себе в начале 2010-х. Продажи бобинников выросли как на eBay, так и на сайтах, занимающихся торговлей винтажным аудиооборудованием. Во многом этот тренд сравнивают с другим крупным возвращением в аналоговой музыке — виниловыми пластинками.
Основным плюсом катушек является максимальная близость записи к оригинальному студийному миксу. По мнению поклонников этого носителя, запись на катушке точнее всего передает изначальный замысел музыкантов. Как отметил Крис Мара (Chris Mara), владелец компании, занимающейся восстановлением магнитофонов, «катушечный» звук должен особенно понравиться любителям джаза, так как все классические джаз-композиции были записаны на бобинниках.
Сегодня тренд на катушечные магнитофоны подхватили производители, создающие новые модели проигрывателей на основе ранее выпускавшихся устройств. Это восстановленные проигрыватели Mara Machines, системы от United Home Audio, а также новые модели магнитофонов от Ballfinger. Свои катушечные магнитофоны также выпускают Revox и Metaxas. Последние обещали представить свое устройство уже в этом году.
Эту статью прочитали 10 923 раза
Статья входит в разделы:
Интересное о звуке
Бобины
На заре существования в магнитофонах для записи использовалась проволока, а на закате они были адаптированы под прямоугольные компакт кассеты с магнитной лентой. Однако в свою золотую эпоху главным носителем были бобины. Еще их называли катушками. Отсюда и название — бобинный магнитофон (катушечный).
Каждая из этих приспособлений представляла собой две металлические или пластиковые пластины со стержнем по центру. На него наматывалась магнитная лента с информацией.
Для работы бобинного магнитофона всегда необходимо было использовать две катушки. Одна звалась подающей, вторая — принимающей.
Для проигрывания лента с одной перематывалась на вторую. В дальнейшем они могли меняться местами.
Чтобы извлечь звук, протяжный механизм позволял ленте приблизиться к магнитной головке бобинного магнитофона. Она выполняла роль считывающего, записывающего и стирающего устройства. Кстати, именно эта важная деталь стала предком головок дисковых накопителей, без которых сегодня невозможна работа ни одного компьютера.
Первые бобины для магнитофона были довольно громоздкими из-за толщины и ширины пленки. Постепенно она уменьшалась вместе с сокращением размера катушек. В конечном итоге они эволюционировали в компакт кассеты. Эти маленькие прямоугольники фактически содержали одновременно и подающую, и принимающую бобины. Из-за уменьшения ширины ленты качество звука ухудшалось. И хотя в быту кассетный магнитофон стремительно вытеснял катушечный, профессионалы по-прежнему предпочитали использовать последний. Это длилось вплоть до распространения цифровых устройств.
Варианты КПК
На первом этапе разработчики использовали микропроцессор Н1806ВМ2 в пластмассовом микрокорпусе. Но это было временное решение. Во-первых, батарейное питание КПК выдвигало свои требования. Пришлось отбирать кристаллы микропроцессора с минимальным потреблением энергии и с увеличенным до 6В допуском по питающему напряжению. Процессор получил обозначение КА1806ВМ2 (Т243-2 ). Во — вторых, в МП Н1806ВМ2 было немало лишних, не нужных МК85 устройств, но недоставало контроллеров памяти, клавиа туры, ЖКД и др. Эти устройства пришлось сделать на основе БМК с подключением к системной магистрали МПИ процессора. Все устройства размещались на одном кристалле 1515ХМ1, но не хватало выводов — контроллер ЖКД требовал их много. В результате были созданы две БИС:
- контроллеров ОЗУ, ПЗУ и клавиатуры — КН1515ХМ1-015 (T241-2-015);
- контроллера ЖКД — КН1515ХМ1-014 (T241-2-014).
В МК-85 были применены также БИС ОЗУ емкостью 2К ? 8 бит КН557РУ9 (T244-2) и два ПЗУ емкостью 8К ? 8 бит каждое КН563РЕ1 (Т242-2). Это был пилотный вариант микро компьютера, в серийном производстве не выпускавшийся. Но какое-то число этих МК-85 опытного производства разошлось по потребителям. Упоминания о них встречаются в Интерне те. Производил МК-85 завод Ангстрем при НИИТТ.
Рис.3. Топологии кристаллов: а) КА 1806ВМ2; б) КА 1013ВМ1 (сверху и снизу зоны ячеек БМК)
Рис.4. Внешний блок питания “Электроника Д2-10К”.
Второй вариант МК-85 был ориентирован на серийное производство, для чего была разработана специальная БИС на основе микропроцессорного ядра 1806ВМ2, обрамленного по периферии ячейками БМК 1515ХМ-1. Появился новый БМК с встроенным микропроцессорным ядром — первое в стране применение популярных ныне IP-блоков. На ячейках БМК собрали недостающие узлы, в частности: контроллер памяти, контроллер клавиатуры, управляемый генератор, сторожевую схему, схему подачи питания, программируемый 15-разрядный порт (для обычного 16-разрядного не хватило одного вывода в корпусе БИС), последовательный порт для подключения контроллера ЖКД и др. В результате получился процессор КА1013ВМ1 (Т36ВМ1-2) (рис.3). Были созданы также БИС контроллера ЖКД КА1013ВГ2 (Т36ВГ1-2), БИС ОЗУ КА1013РУ1 (Т36РУ1-2) емкостью 2К ? 8 бит и ПЗУ КА1013РЕ1-2 (Т36РЕ1-2) емкостью 16К ? 8 бит. На основе этих БИС и были разработаны две модификации КПК — МК-85 и МК-85М. Отличались они только числом БИС ОЗУ, установленных на три посадочных места на плате КПК. В МК-85 устанавливалась одна БИС, объем его ОЗУ составил 2 Кбайт. В МК-85М устанавливались три БИС, объем его ОЗУ был равен 6 Кбайт. Многие потребители сами устанавливали БИС памяти в МК-85, превращая его в МК-85М. Выпуск варианта с меньшим объемом памяти, что многих потребителей вполне удовлетворяло, был обусловлен необходимостью экономии батарейного питания.
В отличие от FX-700P, в МК-85 предусматривалась возможность работы и от внешнего блока питания “Электроника Д2-10К” (рис.4), подключаемого к сети 220 В. Тогда блоки питания, встроенные в вилку сетевого кабеля, были большой редкостью, и “Электроника Д2-10К” поставлялся с КПК.
Предприятия, которым было поручено воспроизводство периферийных устройств, с заданием не справились, и МК-85 остался без периферии. Поэтому имеющийся в КПК программируемый порт для упрощения конструкции руководством предприятия решено было не выводить, что, к сожалению, и сделали.
Модельный ряд
«Романтик» (М-64)
Модель 1965 года, один из первых советских портативных транзисторных магнитофонов для потребительского рынка. Магнитофон III класса, катушечный, монофонический, двухдорожечный, скорость ленты — 9,53 см/с, диапазон воспроизводимых частот — 60…10000 Гц, выходная мощность 0,8 Вт, размеры — 330×250×150 мм, масса без батарей — 5 кг, напряжение питания — 12 В. Мог питаться от восьми элементов 373, внешнего выпрямителя, бортсети автомобиля и т. п. Лентопротяжный механизм — с одним коллекторным двигателем постоянного тока, частота вращения стабилизирована центробежным регулятором, который действует через транзисторный ключ. Магнитофон собран на раме из лёгкого сплава и помещён в кожух из тонкой листовой стали с пластмассовыми крышками, отделанный цветной синтетической плёнкой. Электронная часть включает 17 германиевых транзисторов и 5 диодов, она собрана навесным монтажом на гетинаксовых платах. К магнитофону придавался микрофон, внешний блок питания и сумка из кожзаменителя. Розничная цена в 1960-е годы — 160 рублей, дешевле, чем тогдашние магнитофоны того же класса («Весна-2» стоила 190 рублей, «Орбита-1» — 180, «Яуза-20» — 200). В конструкции первого «Романтика» много общего с «Портативным магнитофоном на транзисторах» Ю. Зюзина и Е. Петрова, который был подробно описан в 1963 г. в журнале «Радио», как любительская разработка.
«Романтик-3»
Модель 1969 г., усовершенствование первого «Романтика». Изменён дизайн, добавлена вторая скорость 4,76 см/с (установлен двигатель с двумя центробежными регуляторами частоты вращения), изменена схемотехника. Батарейный отсек вмещает не 8, а 10 элементов 373. Применён печатный монтаж. Основные параметры в целом не изменились. Цена 195 рублей.
«Романтик-304»
Четырёхдорожечный двухскоростной катушечный магнитофон 3-й группы сложности, совершенно нового, по сравнению с первыми двумя моделями, дизайна. Последний в СССР серийный магнитофон такого класса (1976 год). С 1979 выпускался на Петропавловском заводе исполнительных механизмов.

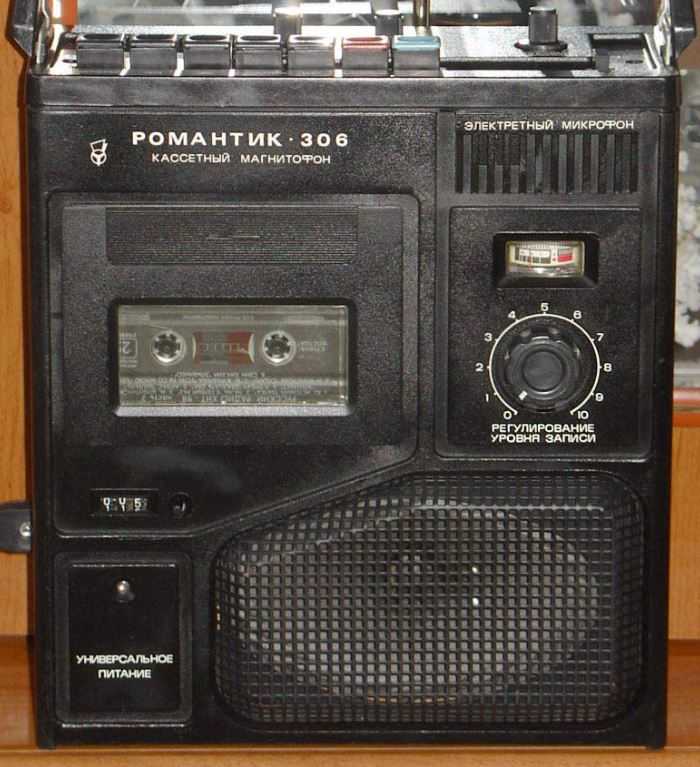

«Романтик-306»
Кассетный монофонический магнитофон 1979 года, один из самых популярных в СССР кассетников в 1980-е годы. Отличался высокой надёжностью. Размеры 110×252×285 мм, масса 4,3 кг. С небольшими изменениями выпускался до конца 1980-х годов.
«Романтик-201-стерео»
Стереофонический кассетный магнитофон, разработан в 1983 году под названием «Романтик-307-стерео». В производство пошёл с 1984 года под новым индексом, так как аппарат официально перевели из 3-го класса во 2-ю группу сложности (в связи с заменой классов на группы сложности). До 1989 года выпущено 240 тыс. экземпляров. Магнитофон отличался очень качественной, по сравнению с другими советскими переносными аппаратами этого класса, акустической системой. Размеры 505×265×125 мм, масса 6,5 кг.
«Романтик-309С»
Стереофонический кассетный магнитофон 3-й группы сложности, выпускался с 1989 г. (с 1992 — модернизированный вариант).
«Маяк»
Рассмотрение наиболее известных советских моделей стоит начать с продукции Киевского .
Еще будучи «Днепром» (до 1963 г.), предприятие выпустило 14 моделей катушечных магнитофонов. Все они были ламповыми и были рассчитаны на ленту шириной 6,25 мм. Далеко не все из них были запущены в массовое производство.
Особо стоит о (1954). Он стал первым бобинным магнитофоном, работавшим от батареек. По сравнению с другими приборами, он считался портативным, весил всего 6 кг. Чтобы завести его, нужно было использовать пружинный мотор граммофонного типа. Процедуру стоило повторять каждые 5 минут, с помощью боковой ручки. Этакой гибрид патефона и магнитофона. На нем использовались катушки диаметром в 10 см (100 метров пленки). Скорость воспроизведения записи — 9,6 см/с.
Через 2 года вышла более революционная модель — «Днепр-9», первый советский двухдорожечный магнитофон. Основан на модели «Днепр-5». Весил 28 кг и был предназначен для катушек с диаметром 18 см (350 м). Скорость воспроизведения — 19,05 см/с.
После смены имени Киевский завод производил все те же ламповые модели, но уже под название «Маяк».
С 1971 г. предприятие начинает выпуск транзисторных катушечных приборов.
Наилучшим по качеству считался бобинный магнитофон «Маяк-203», а также его собрат «Маяк-001 стерео», который привез приз с международной выставки.
Последний начали выпускать с осени 1973 г. На нем можно было записывать и воспроизводить моно/стерео фонограммы. А также перезаписывать с одной дорожки на другую множество раз с возможностью наложения новой записи на уже готовую.
Также у «Маяка-001» был счетчик метража ленты и 2 скорости (19,05см/с и 9,53 см/с). Это чудо весило 20 кг. К нему прилагался пульт управления. Купить такой прибор было очень непросто.
Первый «Маяк-203» сошел с конвейера осенью 1976 г. Он позволял записывать моно/стерео с различных источников (микрофон, звукосниматель, радиоприемник/телевизор/радиолиния и другой магнитофон).
У этой модели было стразу 3 скорости: 19,05 см/с, 9,53см/с и 4,76 см/с. По сравнению с предыдущим, он был крошкой, весил 12,5 кг.
