Микросхема К174ХА1М

ПРОСТОЙ УКВ ЧМ СВЕРХРЕГЕНЕРАТОР

Е.СОЛОДОВНИКОВ, г.Краснодар.

В статьях приведена схема простого УКВ ЧМ приемника типа «сверхрегенератор». От классического сверхрегенератора эта схема отличается способом получения и подачи на базу транзистора колебаний экспоненциальной формы, обеспечивающих «автосуперизацию» (генерацию «вспышек», или, иначе, пакетов высокочастотных колебаний). В данном случае это достигается при помощи базовой RC-цепи R1-R2-C4. Сразу после включения питания переход база-эмиттер транзистора VT1 имеет большое сопротивление. Это продолжается до тех пор, пока напряжение на конденсаторе С4, заряжающемся от источника питания через R1, R2, не достигнет порога открывания. После этого начинает течь ток через переход база-эмиттер, что приводит к увеличению коллекторного тока и, соответственно, к увеличению усиления транзистора. По достижении некоторого значения усиления начинается генерация высокочастотных колебаний. Ток через переход база-эмиттер разряжает конденсатор С4, и процесс повторяется снова.

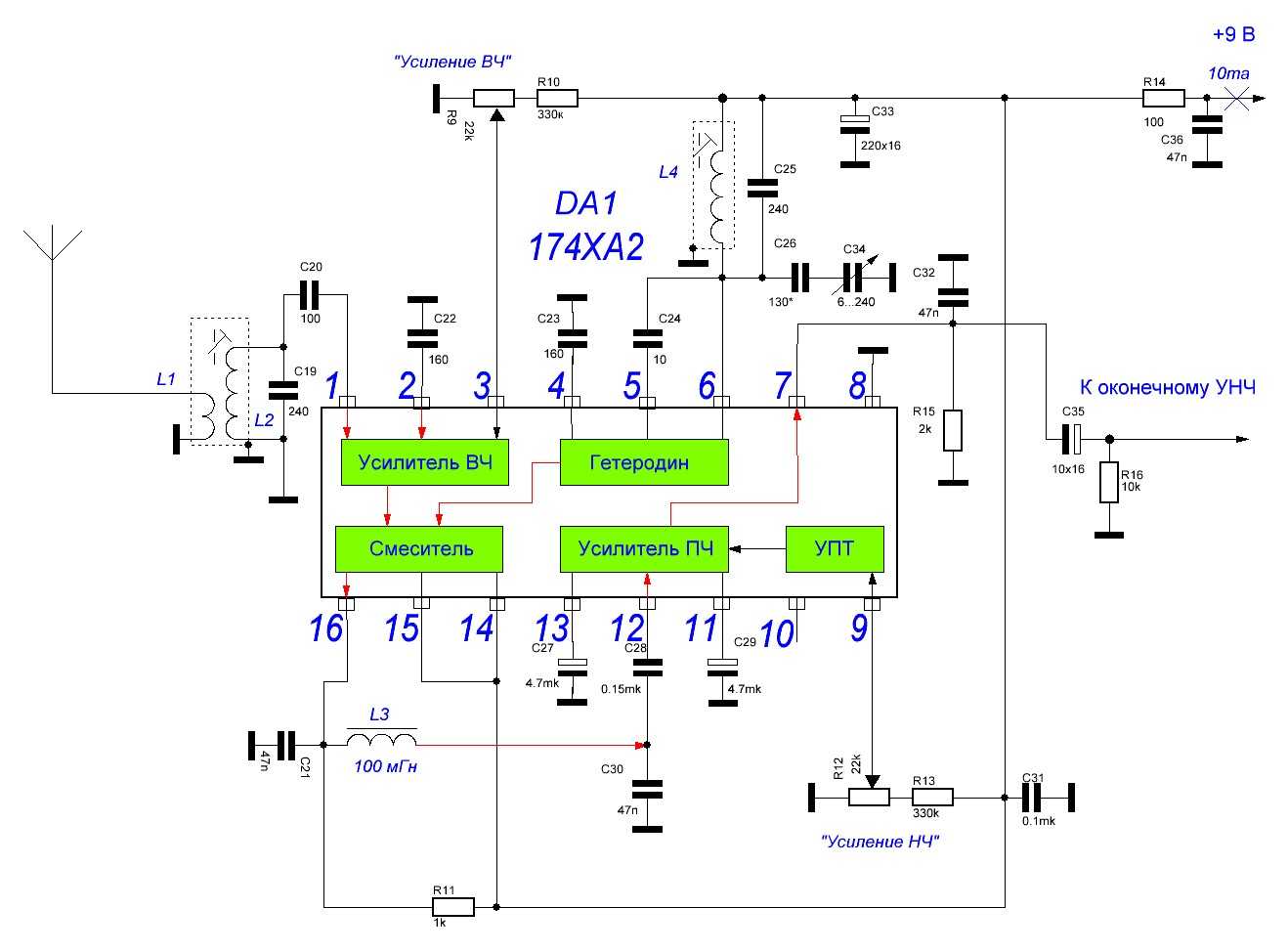

Радиоприемник для начинающих

Александр ДМИТРИЕНКО (RA4NR). Радио №5, 2001, с.66,67.

Постройка радиоприемника для прослушивания любительских станций была и остается проблемой для начинающих коротковолновиков и наблюдателей. Журнал «Радио» уже предлагал достаточно простой вариант KB приемника на 160 м, выполненного на одной микросхеме. Автор данной статьи описывает доработку и усовершенствование этого приемника.

Очень понравилась работа приемника прямого преобразования В.Т. Полякова, опубликованного в журнале «Радио» . Конструкция легко повторяема и весьма эффективна. Например, в диапазоне 160 м на не слишком длинную антенну в зимнюю ночь были приняты SSB сигналы радиостанций всех радиолюбительских районов России, а телеграфом и стран Европы: ОН. DL. LZ. SM и др. Приемник оказался простым в налаживании и потому весьма подходящим в качестве первой конструкции начинающего радиолюбителя-коротковолновика. Под впечатлением его хорошей работы была разведена печатная плата и собрано несколько экземпляров на различные диапазоны. Для повышения удобства эксплуатации схема приемника немного усложнена. В основном это коснулось входной цепи, где добавлен плавный аттенюатор R1R2T1, и выходной — собран дополнительный каскад усиления мощности на транзисторах VT1, VT2. В самом приемнике после смесителя улучшена фильтрация сигнала за счет введения П-образного ФНЧ. Реализована также упомянутая автором регулировка усиления по низкой частоте. Полностью схема приведена на рис. 1. Теперь, кроме ручки настройки. в приемнике есть еще три регулятора — «аттенюатор входа», «усиление ВЧ» и «усиление НЧ». с помощью которых общее усиление можно распределить по тракту приемника более рационально в соответствии с конкретной обстановкой в эфире.

УКВ приемник с ФАПЧ

Предлагаемое вниманию читателей радиоприемное устройство с ФАПЧ рассчитано на прием программ радиовещательных станций в диапазоне УКВ (65.8…73 МГц). Его отличают низкое напряжение питания (6 В) и повышенная термостабильность.

Принципиальная схема радиочастотной части приемника приведена на рис. 1. Сигнал, принятый антенной WA1, поступает на входной контур L1C1C2, настроенный на среднюю частоту УКВ диапазона, а с него — черед цепь R2C3 — на смеситель, выполненный на встречно-параллельно включенных диодах VD2, VD3. Гетеродин собран по схеме мультивибратора со стабилизацией напряжения генерации коллекторными переходами транзисторов VT1, VT2. Частота настройки гетеродинного контура L2C8C9VD4 в два раза ниже частоты принимаемого сигнала. По диапазону гетеродин перестраивается конденсатором переменной емкости С9. Автоподстройку обеспечивает включенная параллельно контуру гетеродина варикапная матрица VD4. На смеситель напряжение гетеродина поступает через цепь R5C6. Резистор R5 уменьшает возможность преобразования смесителя на гармониках гетеродина, что существенно повышает стабильность системы смеситель — гетеродин при перестройке последнего по частоте.

Детали fm приемника на микросхеме

Все микросхемы установлены в стандартные панельки. Остальные радиодетали размещены на плате произвольные образом. Однако по возможности рекомендуется использовать малогабаритные детали и минимизировать длину соединительных проводников.Использованные микросхем TDA7021, КР174ХА51 и КР174УН31 имеют небольшую стоимость на радиорынке и доступны для радиолюбителей.

КР174ХА51 зарубежного аналога не имеет. Вместо КР174УН31 можно использовать КА2209. В качестве DA1 можно использовать TDA7021, КР174ХА34А, КР174ХА34АМ. Транзистор VT1 типа КТ372, КТ368; VT2 – КТ342, КТ3102. Резисторы типа МЛТ, ОМЛТ мощностью 0,125-0,25 Вт. Резистор R11 мощностью 0,5 Вт. Электролитические конденсаторы типа К73, К50-35 или аналогичные. Конденсаторы С12, С19, С21-С24, С32 типа К53 или КМ. Остальные конденсаторы типа КТ, КЛС, КМ, К10 или К73-11. Конденсатор С18 емкостью 10…60 пФ.

Нижняя по схеме обкладка конденсатора (общая с С17) должна быть “корпусной”. Резистор R9 типа СП4-1. Катушки намотаны проводом ПЭВ-2 диаметром 0,45 мм и содержат: L1 – 8-9 витков на каркасе диаметром 5,5 мм; L2 – 5-6 витков на каркасе 3,5 мм для УКВ диапазона и 3-4 витка на таком же каркасе для FM (УКВ-2). В качестве выходных громкоговорителей применены широкополосные головки ВА1, ВА2 типа 1ГДШ-2 с сопротивлением 16 Ом. Однако можно использовать и другие с сопротивлением 8… 16 Ом.

Несколько слов о высокоточных деталях стереодекодера

Радиолюбителям следует обратить внимание на маркировку допуска резисторов и конденсаторов. Допуску 0,5% соответствует буква D(Д), ± 1% – буква F(P), 2% – буква G(Л), 5% – буква J(И), 10% – буква К(С)

Так, маркировка для R15, которую использовали авторы, 4K7G, а для C35-H200И. Конденсатор С33 – 22нФ П33 имеет нормированный ТКЕ.

Ниже приведены некоторые технические характеристики стереодекодера на МС КР174ХА51 на основании документации завода-изготовителя:

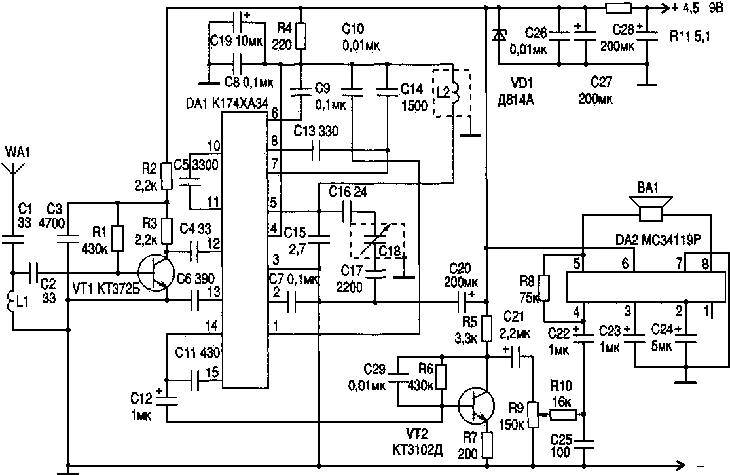

ПРОСТОЙ УКВ ПРИЕМНИК

Ю.АРАКЕЛОВ, Д.ОПАРИН, С.КОРЖ, г.Харьков. Радио №5, 2001г., с.15.

Эта конструкция разработана членами кружка радиоэлектроники «Сонар» Центра детского и юношеского творчества г.Харькова. Несмотря на свою простоту, приемник позволяет с хорошим качеством принимать сигналы радиостанций даже в условиях «густозаселенного» диапазона.

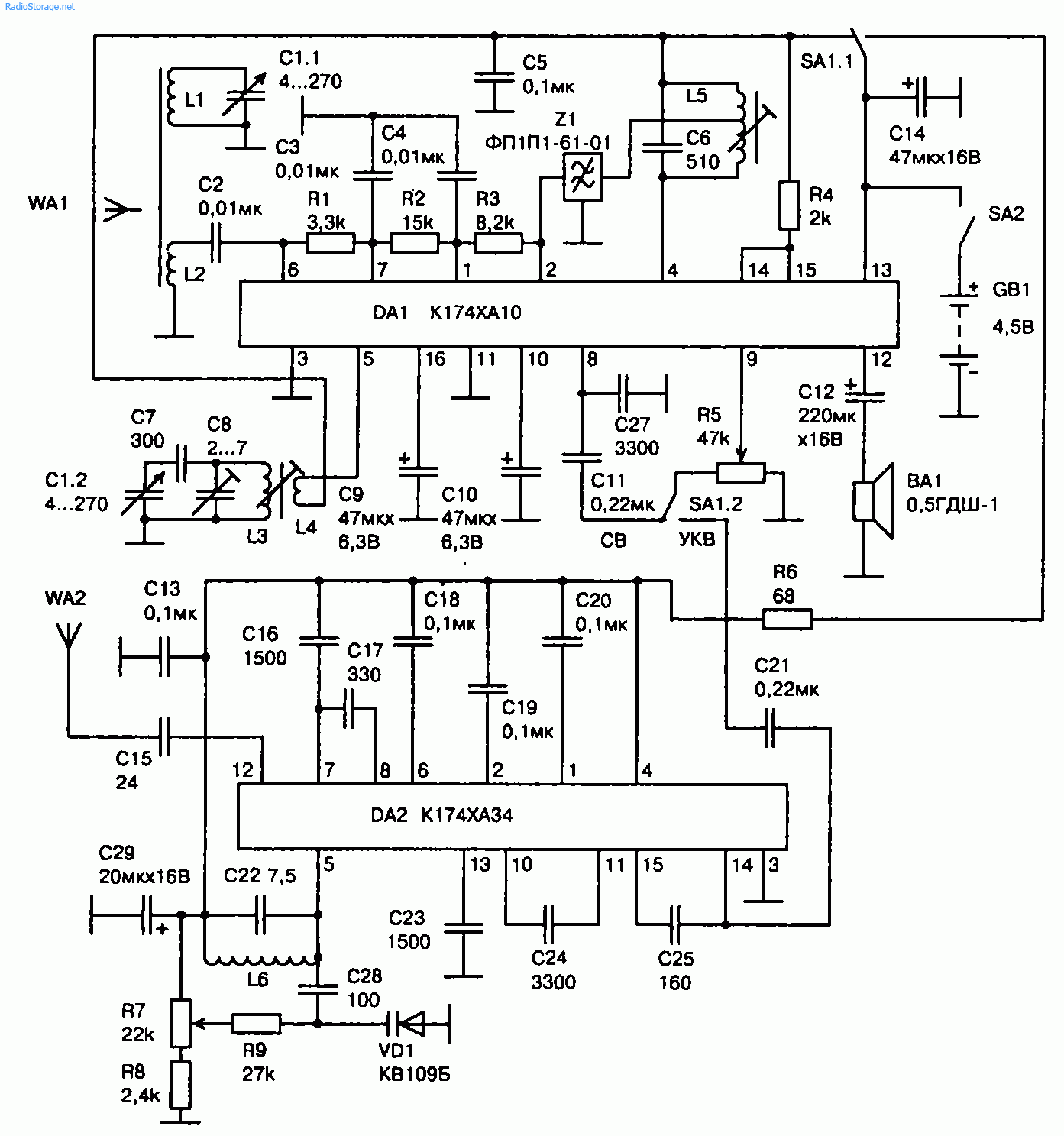

УКВ приемники на микросхемах К174ХА34, К174ХА42 и других аналогичных пользуются большой популярностью у радиолюбителей. В частности, многих заинтересовали публикации в журнале «Радио» . К сожалению, при всей их простоте в реализованных конструкциях не всегда удается добиться качественного приема радиостанций, так как в УПЧ данных микросхем используется низкая промежуточная частота (около 70 кГц). Главный недостаток приемников с низкой ПЧ — наличие зеркального канала приема, который из-за близости по частоте к основному не может быть подавлен входными контурами. В обычных промышленных супергетеродинных УКВ приемниках промежуточная частота принята равной 10,7 МГц, что обеспечивает хорошее подавление помех зеркального канала. Однако повторение такой конструкции начинающими радиолюбителями связано с большими трудностями, так как здесь не обойтись без применения сложной измерительной аппаратуры. Поэтому для создания кружковцами простого УКВ радиоприемника был выбран промышленный модуль усилителя промежуточной частоты звука телевизионных приемников (УПЧЗ-1) с промежуточной частотой 6,5 МГц, частотный детектор и фильтры которого не требуют настройки. В качестве смесителя использована широко распространенная микросхема К174ПС1.
