Микросхема К284КН1А

К284СС1

Крайне редкая микросхема, одно из украшений коллекции.

Представляет собой операционный усилитель невысокой точности и быстродействия.

Справочный лист на нее.

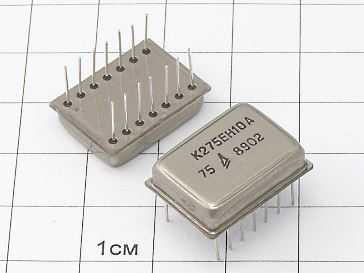

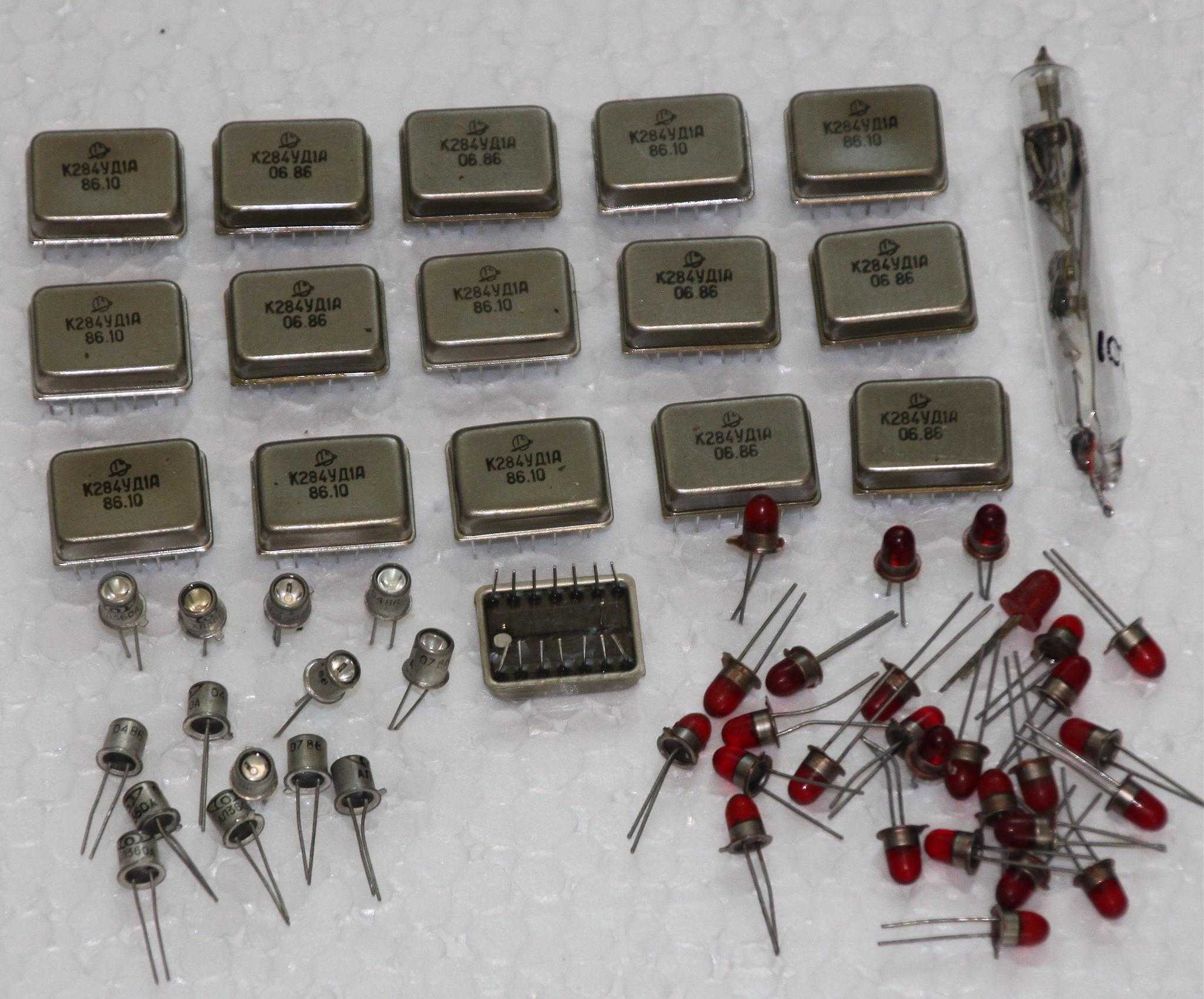

необычен и корпус — он тоньше обычных корпусов такого типа

Основное назначение — использование в качестве активного элемента при построении линейных
активных RC-фильтров в диапазоне звуковых и инфразвуковых частот. На основе
микросхемы могут быть реализованы высокодобротные звенья фильтров (с добротностью до 150).
Дополнительный высокоомный выход расширяет возможности микросхемы, позволяя
применять ее при реализации звеньев с относительно невысокими добротностями.

Кроме того, микросхема находила применение в качестве линейных
усилителей при построении узлов аналоговых вычислительных машин и др.

Примечательна маркировка. ГОСТ 18682-73, по которому номер серии пишется вместе,
а не разделен буквами, введен в действие с июля 1974 года.
«В СССР с июля 1974 г. действует ГОСТ, который распространяется на вновь разрабатываемые и
модернизируемые интегральные микросхемы, устанавливающий их классификацию и систему условных обозначений.
… В обозначении МС конструктивно-технологических серий, разработанных до июля 1974 г.,
первая из трех цифр стоит в начале обозначения типа, а вторая и третья — после буквенного индекса».
То есть, микросхемы старых разработок продолжали выпускать с прежним обозначением
до модернизации. Получается, что этот экземпляр — из самых первых?

Входной каскад (Т1, Т2) построен по дифференциальной схеме с транзистором Т3 в цепях истоков, представляющим собой генератор постоянного тока и служащим для увеличения коэффициента подавления синфазной составляющей. Нагрузочные резисторы (R1, R2, R4) в цепи стоков Т1 и Т2 выбраны низкоомными из-за небольшого входного сопротивления последующего каскада. Второй каскад также выполнен по дифференциальной схеме, но уже на биполярных транзисторах (Т4, T6). Коллекторной нагрузкой транзистора T6 служит транзистор ГТ, который в качестве динамической нагрузки представляет собой эквивалентное сопротивление, имеющее сотни килоом. Такое включение транзистора Т5 позволяет получить значительное усиление дифференциального каскада и иметь несимметричный выход. Коллектор транзистора Т3 с выводом 1 соединён ошибочно; его следует соединить с истоками транзисторов Т1, Т2.
   Следует заметить, что разбаланс по сопротивлениям резисторов R8, R10 в этой схеме не играет существенной роли благодаря автоматической установке режима транзистора Т5.
   Выходной каскад ОУ, выполненный на полевом транзисторе T7 и биполярном T8, представляет собой схему истокового
повторит
