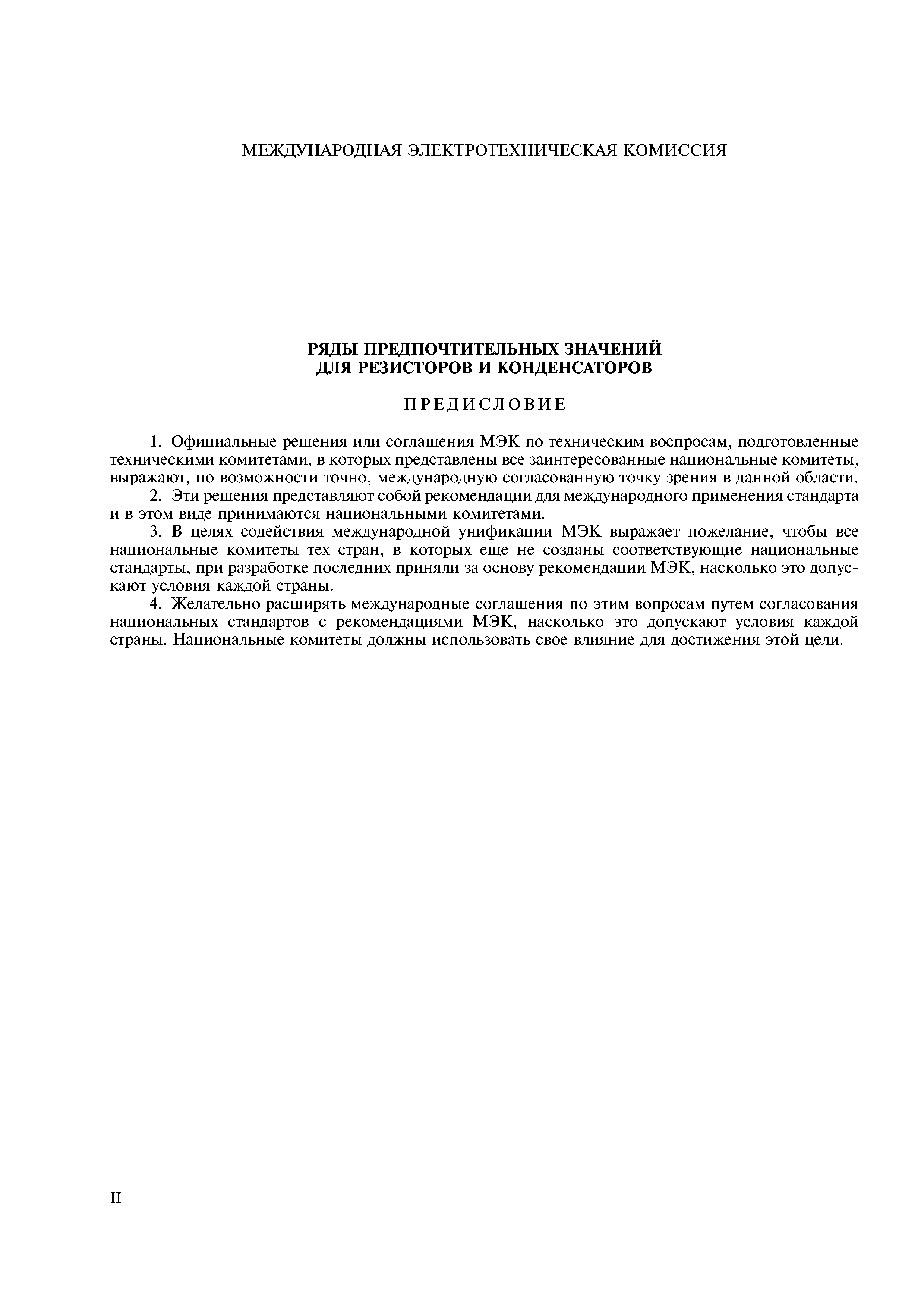

Гост 28884-90ряды предпочтительных значений для резисторов и конденсаторов

Ряд е96 резисторы таблица

Резисторные ряды задают точность и количество предпочитаемых значений сопротивлений. Суть в том, что если точность 10% и первый резистор 100 Ом, то делать резистор в 105 Ом нет смысла, так как 105 попадает 10% погрешность 100 Ом. Следующий номинал, который имеет смысла: 120 Ом. Вниз он может быть вплоть до 108 Ом, вверх до 132 Ом. Следующий 150 Ом. И так далее. Если точность 5%, то в ряду будет больше значений расположенных более плотно.

Ряды обозначаются как EXX, где XX — число, которое обозначает количество логарифмических шагов на декаду.

Ниже указана таблица значений рядов. Само значение может быть получено просто делением или умножением табличного значения на 10 в нужной степени.

Некоторые производители делают, например, резисторы номиналами их ряда E24 с точностью 1%. Это плохая практика, так как тогда в этом ряду резисторов образуются дыры.

В каждом конкретном случае требуется сопротивление с определенной точностью. В одном случае допустимо отклонение сопротивления от номинального значения 20%, в другом случае — 10%. Наибольшая точность выполнения сопротивления резисторов требуется при разработке активных RC фильтров. Резисторы, изготавливаемые с отклонением сопротивления менее 5% получили название прецизионные резисторы.

Номиналы сопротивлений стандартизованы в соответствии с (МЭК 63-63), а допустимые — в соответствии с Для резисторов общего назначения ГОСТ предусматривает шесть рядов номинальных сопротивлений различной точности изготовления: Е6 (отклонение сопротивления от номинального значения ±20%), Е12 (±10%), Е24 (±5%), Е48 (±2%), Е96 (±1%) и Е192 (±0,5%). Цифра указывает количество номинальных значений сопротивления в данном ряду. Значения стандартных номиналов резисторов приведены в таблице 1.

Таблица 1. Значения номиналов сопротивлений резисторов

Расшифровка маркировки советских резисторов

Маркировка советских резисторов МЛТ-1 и МЛТ-2 имеет буквенно-числовое обозначение и содержит:

• две цифры и букву;
• три цифры и букву.

Буквенный код:

• омы – R или Е;
• килоомы – К ;
• мегаомы – М.

Порядок расположения цифрового кода:

• номинал из целого числа ставился перед буквой – 33К (33 ома);
• номинал меньше единицы ставился после буквы – R 27 (0,27 ом), М68 (0,68 МОм или 680 КОм);
• номинал из целого числа с десятичной дробью разбивался на две части – целое число перед буквой, десятичную дробь после – 5K6 (5,6 КОм).

Еще одна цифра на корпусе означала отклонение от номинала сопротивления.

МЛТ-1

На корпус наносился код, которые обозначал:

• МЛТ – металлопленочный резистор с лаковым слоем термоустойчивый;
• 1– мощность рассеивания в ваттах;
• 47К – сопротивление 47 Ком;
• 5% – допустимое отклонение от номинала 5%.

Другие

Маленький размер корпуса резисторов мощностью менее 0,25 ватт не позволял нанести буквенно-числовой код, поэтому для них применялась маркировка, состоящая из четырех полос (колец) разного цвета.

Первая полоса наносилась ближе к краю резистора, остальные так, чтобы не затруднять чтение кода.

Цветовые полоски располагались слева направо и обозначали:

1. Первая, вторая – номинал.
2. Третья – множитель.
3. Четвертая – отклонение от номинала в %.

Каждая цифра от 0 до 9 имела цветной код:

• черный – 0;
• коричневый – 1;
• красный – 2;
• оранжевый – 3;
• желтый – 4;
• зеленый – 5;
• синий – 6;
• фиолетовый – 7;
• серый – 8;
• белый – 9.

После цифр располагалась полоса, символизирующая десятичный множитель – на которое надо умножить число, образованное первыми двумя полосками:

• серебристый – 0,01;
• золотой – 0,1;
• черный – 10;
• коричневый – 100;
• красный – 1000;
• оранжевый – 10000;
• желтый – 100 000;
• зеленый – 10 000 000;
• синий – 1 000 000;
• фиолетовый – 10 000 000;
• серый – 100 000 000;
• белый – 1000 000 000.

Ряд Е48

Количество вариантов сопротивления электрическому току еще в два раза превосходит Е24, начиная с него, номиналы разделяются не только десятыми, но уже и сотыми долями. Отличительной особенностью этого и последующих рядов является их высокая точность, а именно, Е48 может отклоняться от заявленных данных всего на 2%.

Для обозначения ряда Е48 из цветных полос наносится красного цвета, в работе бытовых приборов подобное отклонение совершенно незаметно, так как обычные колебания напряжения в электрической цепи оказывают куда более существенное влияние. Поэтому их использование в моделировании имеет узконаправленную специфику и принадлежит к точным элементам.

Что это такое

Ряд номиналов — это типовые значения номинальных величин радиоэлектронных компонентов. Кроме величины они определяют и допустимые отклонения для этой группы деталей. Стандартизация величин сопротивлений, емкостей и индуктивности для производимой промышленным образом продукции нужна для соответствия продукции выпускаемой в разных странах.

Ряд номиналов обозначается латинской буквой E и цифрами. Цифры отражают количество номинальных величин сопротивлений резисторов, емкости конденсаторов или индуктивности катушек в нём. Например, в E3 – 3 величины, а E24 – соответственно 24.

Буква E значит, что он соответствует стандартам EIA (Electronic Industries Alliance).

Начало процесса стандартизации было положено еще в 1948 году на Техническом Комитете №12 «Радиосвязь», когда был приведены значения номиналов близкие к E12. И уже в 1950 были разработаны E6, E12, E24. В итоге было принято всего 7 рядов стандартных величин и допусков отклонения (погрешностей) от них. Для чего это нужно?

Допустим в E6 есть цифра «1,0» значит все резисторы должны иметь сопротивление в долях от этого числа (если его разделить) или умноженные на 10 n . Например:

Это значит, что может быть резистор на 100 Ом. Следующая в наборе цифра – «1,5». То есть элемента на 120 Ом в наборе величин E6 не бывает, может быть уже на 150 Ом. Почему это сделано?

Как мы уже упомянули, к каждому ряду привязаны определенные допуски, у E6 это ±20%, значит, что сопротивление у «100 Омного» резистора в этом случае может быть от 80 до 120 Ом. Чтобы «развести» подальше эти значения друг от друга и был выбран определенный шаг.

Шаг выбирается тоже не произвольно, набор номиналов является таблицей десятичных логарифмов, вычислить значение любого члена ряда можно по формуле:

где n – номер члена, а N – номер ряда (E3, E6 и т.д.).

Давайте разберемся с этим вопросом подробнее.

Что написано на SMD резисторах

Для поверхностного монтажа на печатных платах обычные виды резисторов применят неудобно. Поэтому были разработаны специальные технологии, позволяющие делать их маленькими — длинной и шириной в несколько миллиметров. Это позволяет использовать площадь плат по максимуму. Но на миниатюрных резисторах даже цветовую маркировку нанести сложно. Поэтому для SMD резисторов разработана своя маркировка — цифро-буквенная. Есть три варианта этой маркировки:

• три цифры;
• четыре цифры;

• три цифры и буква.

Для резисторов SMD со средней погрешностью

Первые два варианта маркировки резисторов — три или четыре цифры — применяют для резисторов со средней погрешностью (допустимое отклонение 5-10%). В них первые две или три цифры — это номинал, последняя определяет множитель. Эта цифра, показывает в какую степень надо возвести 10. Для тех у кого нелады с возведением в степень, множитель прописан на рисунке ниже. Можно также сказать, что последняя цифра показывает, сколько нулей в множителе.

Правило расшифровки кодов номиналов SMD сопротивлений

Принцип нахождения номинала похож на цифро-буквенную маркировку советских резисторов. Первые две или три цифры надо умножить на множитель. Чтобы было понятнее, давайте разберем несколько примеров надписей на SMD сопротивлении. Множитель можно брать из таблицы на рисунке выше.

• 480 — 48 надо умножить на 1, то есть это резистор на 48 Ом;
• 313 — 31 надо умножить на 1000, получаем 31000 Ом или 31 кОм;
• 5442 — 544 надо умножить на 100, итого 54400 Ом или 54,4 кОм;
• 2115 — 211 с множителем 100 000, получаем 21 100 000 Ом или 21,1 МОм.

Но для маркировки низкоомных резисторов SMD — с сопротивлением менее 100 Ом — используют другую систему. Тут надо определиться с положением точки. Вместо точки ставят латинскую букву R. Пример есть на картинке ниже, разобраться несложно.

Маркировка низкоомных SMD резисторов

Если видите на корпусе резистора букву R, это значит, что номинал небольшой — не более 100 Ом. Иногда встречается вариант с буквой K. Этой буквой зашифровывают множитель 10³ или 1000. Этот тип обозначений создан по аналогии, то есть положение буквы обозначает наличие точки.

Из всех примеров разобрать стоит только K47, да еще, может быть 4K7. Остальные понять несложно. Итак, K47. Так как буква стоит перед цифрами, перед ними ставим запятую, а множитель известен — 1000. Так что получаем: 0,47 * 1000 Ом = 470 Ом. Второй пример: 4K7. Так как буква стоит между цифрами, ставим тут запятую, множитель все тот же — 1000. Получаем 4,7 * 1000 = 4700 Ом или 4,7 кОм.

Расшифровка кодов прецизионных резисторов СМД (повышенной точности)

Для резисторов поверхностного монтажа на печатных платах повышенной точности есть своя маркировка. Описана она в стандарте EIA-96. Применяется для изделий с возможными отклонениями по номиналу не более 1% (0,5%, 0,25%). На поверхности резистора стоят две цифры и одна буква (не R и не K), но значение у них другое:

две цифры обозначают код номинала (обратите внимание, не сам номинал, а его код);
буква — множитель.

Находится номинал в несколько шагов. Сначала по таблице находят код (на картинке ниже), по нему определяют номинал. По второй части таблицы находят множитель (выделен красным). Два найденных числа перемножают и получают номинал.

Таблица расшифровки кодов для SMD резисторов повышенной точности

Давайте разберем несколько примеров того, как определить номинал прецизионных резисторов SMD типа.

• 01С. Код 01 обозначает 100 Ом, буква С — множитель 100. Итого получаем номинал: 100*100 = 10000 Ом или 10 кОм.
• 30S. По таблице смотрим код 30. Он соответствует цифре 200. Буква S — множитель 0,01. Считаем номинал: 200 * 0,01 = 2 Ом.
• 11D. Расшифровка кода 11 — 127, под буквой D зашифрован множитель 1000. Итого получаем 127*1000 = 127 000 Ом или 127 кОм.

В общем, принцип понятен. Ищем код, множитель, перемножаем. В общем, ничего особенно сложного. Простая математика. Если с устным счетом «не очень» помочь может калькулятор. Еще вариант — найти программу, которая расшифровывает коды резисторов.

Что это такое

Ряд номиналов — это типовые значения номинальных величин радиоэлектронных компонентов. Кроме величины они определяют и допустимые отклонения для этой группы деталей. Стандартизация величин сопротивлений, емкостей и индуктивности для производимой промышленным образом продукции нужна для соответствия продукции выпускаемой в разных странах.

Ряд номиналов обозначается латинской буквой E и цифрами. Цифры отражают количество номинальных величин сопротивлений резисторов, емкости конденсаторов или индуктивности катушек в нём. Например, в E3 – 3 величины, а E24 – соответственно 24.

Буква E значит, что он соответствует стандартам EIA (Electronic Industries Alliance).

Начало процесса стандартизации было положено еще в 1948 году на Техническом Комитете №12 «Радиосвязь», когда был приведены значения номиналов близкие к E12. И уже в 1950 были разработаны E6, E12, E24. В итоге было принято всего 7 рядов стандартных величин и допусков отклонения (погрешностей) от них. Для чего это нужно?

Допустим в E6 есть цифра «1,0» значит все резисторы должны иметь сопротивление в долях от этого числа (если его разделить) или умноженные на 10n. Например:

1,0*102=100

Это значит, что может быть резистор на 100 Ом. Следующая в наборе цифра – «1,5». То есть элемента на 120 Ом в наборе величин E6 не бывает, может быть уже на 150 Ом. Почему это сделано?

Как мы уже упомянули, к каждому ряду привязаны определенные допуски, у E6 это ±20%, значит, что сопротивление у «100 Омного» резистора в этом случае может быть от 80 до 120 Ом. Чтобы «развести» подальше эти значения друг от друга и был выбран определенный шаг.

Шаг выбирается тоже не произвольно, набор номиналов является таблицей десятичных логарифмов, вычислить значение любого члена ряда можно по формуле:

где n – номер члена, а N – номер ряда (E3, E6 и т.д.).

Давайте разберемся с этим вопросом подробнее.
