Smd резисторы 0603 1% по ряду e96

Ряд Е6

Здесь для обозначения номиналов содержится шесть возможных величин: 1; 1,5; 2,2; 3,3; 4,7; 6,8. При указании номинальных емкостей, сопротивлений и других характеристик радиодеталей, Е6 обладает такими отличиями:

• величина допуска на погрешность составляет не более 20%, что дает немалое отклонение, которое обязательно следует учитывать при работе точных приборов;
• при использовании цветовых маркировок для керамических или углеродистых резисторов, детали будут иметь черную полосу, характеризующую их возможную погрешность;

Определение допустимого отклонения по цветовой маркировке

наибольшее распространение они получили в силовом оборудовании, где основная роль резистора заключается в гашении величины токовой нагрузки, а существующая погрешность не окажет существенного влияния.

Особенности стандартного ряда Е24

Свойственное ряду сопротивлений е24 стандартное отклонение составляет 5%. Такая точность считается достаточной для рутинной радиолюбительской деятельности, поэтому данная серия получила широкое распространение.

Важно! Корпуса изделий зачастую снабжаются маркировкой из цветовых полос, позволяющей получить представление об их основных характеристиках. Отдельные фирмы-изготовители пользуются разными системами кодировки, поэтому целесообразно найти таблицу, используемую производителем, и изучить, что обозначают те или иные цвета и их последовательности

Расшифровка маркировки также может быть найдена в прилагаемой к деталям документации или на упаковке. Зная активное сопротивление изделия, можно посчитать его вклад в мощность цепи.

Радиодетали с маркировкой из полосок

Использование рядов упрощает кодировку номинальных показателей резистивных деталей, давая представление и о точности параметра. Из линейки можно получить другую (более или менее точную), если знать законы ее образования. Подобные линии существуют и для индуктивных катушек и конденсаторов.

Ряд Е12

В сравнении с предыдущим, будет иметь уже не шесть, а двенадцать вариантов номиналов для электронных компонентов от 1 до 8,2. Значение номинальных данных имеет пропорциональное увеличение.

По своим характеристикам ряды Е12 отличаются следующими данными:

• допустимая погрешность катушек индуктивности или резисторов составляет не больше 10%;
• если у резистора имеется цветная маркировка, то полоска, указывающая на возможное отклонение от заявленного сопротивления должна иметь серый или серебристый цвет;
• их сфера применения охватывает сферу подстроечных и переменных резисторов, также используется для некоторых бытовых приборов.

Цветовая маркировка

Чтобы определить значение сопротивления резистора с цветовой маркировкой, сначала надо повернуть его таким образом, чтобы его серебряная или золотая полосы находились справа, а группа других полосок — слева. Если же вы не можете найти серебряную или золотую полоску, то надо повернуть резистор таким образом, чтобы группа полосок находилась с левой стороны.

Цвет полоски – закодированная цифра:

• Черный – 0
• Коричневый – 1
• Красный – 2
• Оранжевый – 3
• Желтый – 4
• Зеленый – 5
• Синий – 6
• Фиолетовый – 7
• Серый – 8
• Белый – 9

Третья полоска имеет другое значение: она указывает количество нулей, которое следует добавить к полученному предыдущему цифровому значению.

Цвет полоски – Количество нулей

• Черный – Нет нулей —
• Коричневый – 1 – 0
• Красный – 2 – 00
• Оранжевый – 3 – 000
• Желтый – 4 – 0000
• Зеленый – 5 – 00000
• Синий – 6 – 000000
• Фиолетовый – 7 – 0000000
• Серый – 8 – 00000000
• Белый – 9 – 000000000

Следует помнить, что цветовая маркировка является вполне согласующейся и логичной, например, зеленый цвет означает либо величину 5 (для первых двух полосок), либо 5 нулей (для третьей полоски).

Сама последовательность цветов совпадает с последовательностью цветов в радуге (с красного по фиолетовый цвета) (!!!)

Если на резистор нанесена группа из четырех полосок вместо трех, то первые три полоски являются цифрами, а четвертая полоска означает количество нулей. Третья цифровая полоска дает возможность указать сопротивление резистора с более высокой точностью.

Давайте же рассмотрим неизвестный нам резистор.

В основном  на резисторе бывают три, четыре, пять и даже шесть полосок. Первая полоска находится ближе всего к выводу резистора и ее делают шире, чем все другие полоски, но иногда это правило не соблюдается. Для того, чтобы не перелопачивать  справочники по цветовой маркировке резисторов, в интернете можно скачать множество различных программ для определения номинала резистора.

Универсальная таблица цветов

Для детального изучения данной методики можно рассмотреть отечественный ГОСТ 175-72. По действующим правилам, каждому цвету соответствует определенная цифра. Серебристый и золотой – обозначают десятичные части.

С помощью универсальной таблицы выполняют расшифровку цветовых обозначений

На рисунке показан пример специализированной программы. С помощью подобных калькуляторов упрощается определение номинала. Расчет выполняется автоматически. Чтобы узнать значение в цифровой форме, достаточно сделать отметки в соответствии с расцветкой определенного радиокомпонента.

Стандартные ряды номиналов

Чтобы выбирать серийную продукцию без ошибок, следует напомнить о применении специальных обозначений рядов. Для Е12, например, разрешенное отклонение от номинала составляет не более 10% в сторону увеличения/ уменьшения. Стандартные значения (15; 18; 22 и другие) рассчитаны таким образом, чтобы при максимальной погрешности исключить ошибки. Разница между соседними позициями должна быть от 200% или более, по сравнению с установленным допуском.

Погрешности для других рядов «Е» приведены в следующем перечне (%):

• 192 (0,5);
• 96 (1);
• 48 (2);
• 24 (5);
• 6 (20).

К сведению. Изделия с минимальным отклонением от номинального значения электрического сопротивления маркируют тремя значащими кольцами (цифрами). Дополнительными полосами обозначают множитель и определенный допуск.

Цветовая маркировка резисторов.

Большинство резисторов имеют цветовую маркировку, такую как на этом рисунке. Она представляет из себя 4 или 5 полос (чаще всего, хотя их может быть, например, и 6) определенных цветов, и каждая из этих полос несет определенный смысл. Первые две полоски абсолютно всегда обозначают первые две цифры номинального сопротивления резистора. Если полосок всего 3 или 4, то третья полоса будет означать множитель, на который необходимо умножить число, полученное из первых двух полос, для определения величины сопротивления. Если всего на резисторе 4 полосы, то 4 будет указывать на точность резистора. Если полос всего пять, то ситуация несколько меняется — первые три полосы означают три цифры сопротивления резистора, четвертая — множитель, пятая — точность. Соответствие цифр цветам приведено в таблице:

Тут есть еще один немаловажный момент — а какую именно полосу считать первой? Чаще всего первой считается та полоса, которая находится ближе к краю резистора. Кроме того, можно заметить, что золотая и серебряная полосы не могут быть первыми, поскольку не несут информации о величине сопротивления. Поэтому если на резисторе есть полосы этого цвета и они расположены с краю, то можно точно утверждать, что первая полоса находится с противоположной стороны. Давайте рассмотрим практический пример:

Поскольку у нас здесь 5 полос, то первые три указывают на сопротивление резистора. Посмотрев нужные значения в таблице, мы получаем величину 510. Четвертая полоса — множитель — в данном случае он равен . И, наконец, пятая полоса — погрешность — 10 %. В итоге мы получаем резистор 510 КОм, 10 %.

В принципе, если нет желания разбираться с цветами и значениями, то можно обратиться к какому-нибудь автоматизированному сервису, определяющему сопротивление по цветовой маркировке, которых сейчас полно в интернете. Там нужно будет только выбрать цвета, которые нанесены на резистор и сервис сам выдаст величину сопротивления и точность.

Итак, с цветовой маркировкой резисторов мы разобрались, переходим к следующему вопросу

Помимо цветовой маркировки используется так называемая кодовая — для обозначения номинала резистора в данном случае используются буквы и цифры (четыре или пять знаков). Первые знаки (все, кроме последнего) используются для обозначения номинала резистора и включают в себя две или три цифры и букву. Буква определяет положение запятой десятичного знака, а также множитель. Последний же символ определяет допустимое отклонение сопротивления резистора. Возможны следующие значения:

Для букв, обозначающих множитель возможны такие варианты:

Давайте для наглядности рассмотрим несколько примеров:

С этим типом маркировки мы разобрались, давайте теперь изучим всевозможные способы маркировки SMD резисторов.

Номинальные ряды E6, E12 и E24

Используемые в практике линейки интервалов, в том числе е24 ряд, имеют в названии цифровой код после литеры Е. Он означает количество показателей номиналов в рамках десятичного промежутка. Сама буква Е обозначает соответствие нормативам Electronic Industries Alliance. Несколько различных номинальных серий нужно для того, чтобы охватывать максимально возможное число значений сопротивления, задействованных при изготовлении разного рода электронных компонентов. Стандартизировать данные параметры в табличные блоки стало принято также для того, чтобы добиться унификации кодировки радиодеталей, производящихся в разных странах.

Ряд Е6 включает в себя наименьшее число элементов и имеет наибольшие расстояния между ними. Помимо этого, у этой линии максимальный процент погрешности – 20. Погрешностью называется возможное отклонение значения от номинала в большую или меньшую сторону. Чем больше значение цифры, стоящей вслед за буквой Е в наименовании линейки, тем большее количество элементов она включает и тем выше ее точность.

Число в названии соответствует количеству элементов линейки; самая многочисленная из имеющихся – Е192. Внутри каждый последующий компонент имеет номинал немного более, чем на удвоенную погрешность превышающий таковой у предыдущего. Пользуясь таблицей номиналов резисторов для того или иного ряда, можно определить показатель для конкретной радиодетали. Если сравнить две соседних таблицы, можно увидеть, что систему с меньшим числом элементов можно получить из таковой с большим посредством вычеркивания четных компонентов.

Важно! Линейка Е6 предназначается для использования при работе с резисторами, обладающими переменным сопротивлением. Более точные ряды для таких деталей не применяются и разработаны для изделий с постоянным сопротивлением

Линейка Е12 включает в два раза большее число элементов, чем предыдущая, и обладает вдвое меньшей погрешностью (10%). Ряд Е24 резисторы и Е48 сохраняют тот же принцип – показатели допустимого отклонения у них равны соответственно 5% и 2,5% в ту и другую стороны. Используются также серии Е96 и Е192, у последней из них отклонение составляет меньше процента. Такие низкие показатели дают возможность отнести детали, нормируемые по двум последним таблицам, в категорию обладающих повышенной точностью.

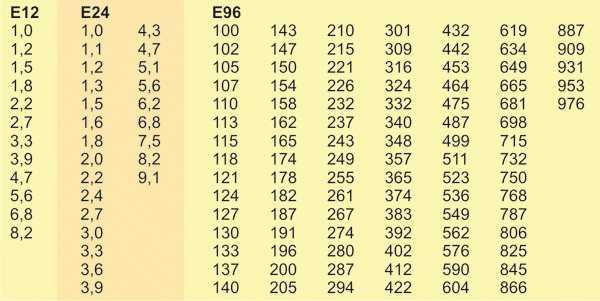

Сравнительная таблица разных серий номиналов

Ряд Е48

Количество вариантов сопротивления электрическому току еще в два раза превосходит Е24, начиная с него, номиналы разделяются не только десятыми, но уже и сотыми долями. Отличительной особенностью этого и последующих рядов является их высокая точность, а именно, Е48 может отклоняться от заявленных данных всего на 2%.

Для обозначения ряда Е48 из цветных полос наносится красного цвета, в работе бытовых приборов подобное отклонение совершенно незаметно, так как обычные колебания напряжения в электрической цепи оказывают куда более существенное влияние. Поэтому их использование в моделировании имеет узконаправленную специфику и принадлежит к точным элементам.

Маркировка SMD резисторов по EIA-96

Четырехзначное обозначение параметров резисторов не является оптимальным методом. Все же для четырех символов места на малогабаритных корпусах недостаточно. Поэтому приборов с точностью 1% для форм-факторов ниже 0805 применяется другая система маркировки, состоящая из двух цифр и буквенного символа. Такое обозначение вводится стандартом EIA-96, согласно которому две цифры означают номинал в омах, а буква – множитель.

Таблица кодов и значений маркировки резисторов

В стандарте EIA-96 нет прямого соответствия между цифрами маркировки и номиналом. Фактическому значению сопротивления сопоставлен код. Чтобы определить значение сопротивления, надо обратиться к таблице:

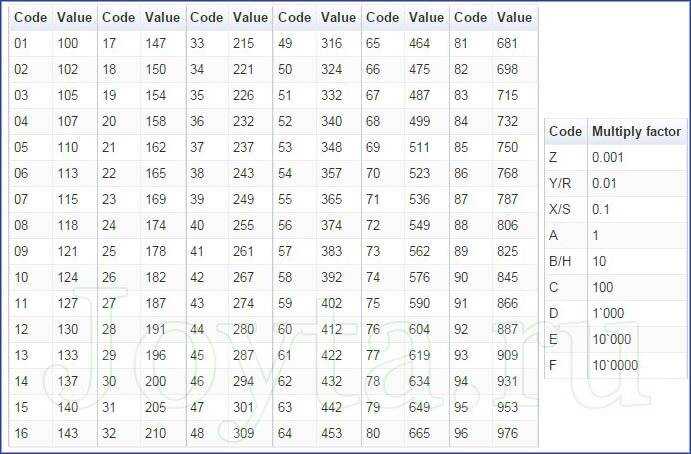

Таблица 1. Таблица кодов и значений маркировки резисторов по EIA-96.

Так, коду 20 соответствует значение 158 Ом, а коду 69 – 511. Очевидно, что запомнить соответствие кода и номинала очень сложно. Поэтому рекомендуется пользоваться таблицей или онлайн-калькулятором.

Таблица множителей

Таблица множителей меньше, но также неочевидна и сложна для запоминания:

Таблица 2. Таблица значений буквенных множителей в маркировке резисторов по EIA-96.

Это означает, что полный номинал резистора, имеющего маркировку 22А, равен 165×1=165 Ом, а 44B – 280×10=2800 Ом = 2,8 кОм.

Цифро-буквенная маркировка

Стандартная таблица маркировки:

Маркировка помогает использовать треугольник мощности, который отлично подходит для расчета мощности, рассеиваемой в резисторе, если мы знаем значения напряжения на нем и тока, протекающего через него. Но мы также можем рассчитать мощность, рассеиваемую сопротивлением, используя закон Ома. Ряды резисторов невозможно было бы установить без таких рассчетов.

Закон Ома позволяет нам рассчитать рассеиваемую мощность с учетом значения сопротивления резистора. Используя закон Ома, можно получить два альтернативных варианта приведенного выше выражения для мощности резистора, если нам известны значения только двух, напряжения, тока или сопротивления, следующим образом:

Мощность = Вольт х Ампер

Мощность = ток 2 x Ом

Мощность = Вольт 2 ÷ Ом

Рассеивание электрической мощности любого резистора в цепи постоянного тока может быть рассчитано с использованием одной из следующих трех стандартных формул:

где:

• V — напряжение на резисторе в вольтах
• Я в ток, протекающий через резистор в амперах
• R — сопротивление резистора в омах (Ом)

Поскольку номинальная мощность рассеиваемого резистора связана с его физическим размером, резистор 1/4 (0,250) Вт физически меньше, чем резистор 1 Вт, и резисторы с одинаковым омическим значением также доступны в различных номиналах мощности. Углеродные резисторы, например, обычно изготавливаются с номинальной мощностью 1/8 (0,125) Вт, 1/4 (0,250) Вт, 1/2 (0,5) Вт, 1 Вт и 2 Вт.

Вообще говоря, чем больше их физический размер, тем выше его номинальная мощность. Однако всегда лучше выбрать резистор определенного размера, который способен рассеивать в два или более раз больше расчетной мощности. Когда требуются резисторы с более высокой номинальной мощностью, резисторы с проволочной обмоткой обычно используются для отвода избыточного тепла.

Номиналы резисторов. Таблица:

Тип	Оценка мощности	Стабильность
Металлическая пленка	Очень низкий, менее 3 Вт	Высокий 1%
углерод	Низкая, менее 5 Вт	Низкий 20%
Проволочный	Высокая до 500 Вт	Высокий 1%

ОСHОВHЫЕ ПАРАМЕТРЫ РЕЗИСТОРОВ

HОМИHАЛЬHОЕ СОПРОТИВЛЕHИЕ — электрическое сопротивление, значение которого обозначено на резисторе и которое является исходным для отсчета отклонений от этого значения. Фактическое сопротивление каждого резистора может отличаться и отличается от номинального, но не более чем на величину допустимого отклонения.

В радиоэлектронике для обозначения номинальных сопротивлений используются кратные Ому величины:

1 килоОм (кОм) = 103 Ом,

1 МегаОм (МОм) = 106 Ом,

1 ГигаОм (ГОм) = 109 Ом.

Резисторы, производимые промышленностью, по ГОСТу объединяются в серии и составляют номинальный ряд, который увеличивается умножением базового значения на 1, 10, 100, 1 кОм, 10 кОм, 100 кОм, 1 МОм. То есть, если в ряду единиц есть значение 3,9 , то продолжением ряда в десятках будет значение 39, в сотнях – 390, в тысячах – 3,9 кОм и т.д. Количество номинальных значений в пределах серии определяется выбранной точностью.

Например, серия Е24 содержит 24 базовых значений сопротивлений резисторов с точностью ±5%. В состав номинального ряда единиц серии входят значения:

1 ; 1,2 ; 1,5 ; 1,8 ; 2 ; 2,2 ; 2,4 ; 2,7 ; 3 ; 3,3 ; 3,6 ; 3,9 ; 4,3 ; 4,7 ; 5,1 ; 5,6 ; 6,2 ; 6,8 ; 7,5 ; 8,2 ; 9,1.

ДОПУСТИМОЕ ОТКЛОHЕHИЕ характеризует степень разброса, отклонения от номинального значения для резисторов данного класса точности. Допустимое отклонение указывается в процентах от номинала в сторону увеличения ( + ) и в сторону уменьшения ( — ). Например, 6К2 ±5%.

HОМИHАЛЬHАЯ (допустимая) МОЩHОСТЬ рассеивания — это предельное значение мощности, которую может рассеивать резистор в виде излучаемой теплоты и при которой резистор может работать длительное время, сохраняя параметры в заданных пределах.

Мощность устанавливаемого на схему резистора, всегда должна быть в полтора – два раза больше расчетной.

ТЕМПЕРАТУРHЫЙ КОЭФФИЦИЕHТ СОПРОТИВЛЕHИЯ (ТКС) характеризует изменение сопротивления резистора относительно номинального значения при изменении температуры на один градус. Чем меньше ТКС, тем лучшей температурной стабильностью обладает резистор.

ПРЕДЕЛЬHОЕ РАБОЧЕЕ HАПРЯЖЕHИЕ — максимальное напряжение резисторов зависящее от его конструкции и размеров. При напряжении не превышающем допустимое резистор может эксплуатироваться длительное время.
Выбирая резистор для конкретной схемы, обычно учитывают:
1) требуемое значение сопротивления (Ом, кОм, МОм);
2) минимально необходимую рассеиваемую мощность резистора.

При работе резисторов в электрических цепях переменного тока высокой частоты необходимо
учитывать наличие у них собственных емкости (_с) и индуктивности (_c), вызывающих паразитные резонансы.

Граничная частота (_гp), до которой может работать непроволочный резистор, зависит в основном от сопротивления и величины _с, поскольку у таких резисторов весьма мала.

Собственные емкости большинства непроволочных резисторов широкого применения (ВС, МЛТ,
С2-6, С2-13 и т.д.) составляют 0,1…1 пФ. У проволочных
резисторов и значительно больше, поэтому их на два-три порядка ниже.

Что такое резистор?

Специальные компоненты, называемые резисторами, созданы специально для создания точного количества сопротивления, добавляемого в схему. Обычно они изготавливаются из металлической проволоки или углерода и спроектированы так, чтобы поддерживать стабильное значение сопротивления в широком диапазоне условий окружающей среды. В отличие от ламп, они не излучают свет, но выделяют тепло, поскольку в работающей схеме ими рассеивается электрическая энергия. Однако обычно резистор предназначен не для выработки полезного тепла, а просто для обеспечения точного количества электрического сопротивления.

Обозначение резисторов на схеме.

Давайте рассмотрим обозначение резисторов на схемах. Существуют два возможных варианта:

Кроме того, используются немного измененные символы, которые характеризуют резисторы на схеме по величине номинальной мощности рассеивания. Тут возникает вполне закономерный вопрос – а что это за параметр такой – номинальная мощность рассеивания? При протекании тока через резистор в нем будет выделяться мощность, что приведет к нагреву резистора. И если мощность будет превышать допустимую величину, то резистор будет перегреваться и просто сгорит. Таким образом, номинальная рассеиваемая мощность – это величина мощности, которая может рассеиваться резистором без превышения предельно допустимой температуры. То есть если мощность в цепи будет меньше или равна номинальной, то с резистором все будет в порядке! Итак, вернемся к обозначению резисторов:

Вот так обозначаются наиболее часто встречающиеся на схемах резисторы в зависимости от их номинальной рассеиваемой мощности. Тут даже особо нечего дополнительно комментировать

Сопротивление резистора на схемах указывается рядом с условным обозначением, причем единицу измерения обычно опускают. Если увидите на схеме рядом с резистором число 68, то не сомневайтесь ни секунды – сопротивление резистора равно 68 Ом. Если же величина сопротивления составляет, к примеру, 1500 Ом (1,5 КОм), то на схеме будет обозначение “1.5 К”:

С этим все просто… Несколько сложнее ситуация обстоит с цветовой маркировкой резисторов. Сейчас мы разберемся и с этим!

Что такое ряд номиналов?

Данное понятие устанавливает определенную закономерность чередования значений для любых радиодеталей, включая и резисторы. Впервые существующий стандарт был утвержден еще в 1948году и получил обозначение латинской буквой E, означающей EIA в расшифровке Electronic Industries Alliance. Следом за буквой E указывается цифра, обозначающая конкретную линейку значений, она же показывает число доступных в этом ряду номиналов. К примеру, E6 разбивает номинальные мощности, емкости или сопротивления в пределах от 0 до 10 на шесть единиц, если сравнить с E96, то в нем этих единиц окажется уже 96.

С математической точки зрения, номинальные величины представляют собой логарифмическую функцию, поэтому шаг изменения номинальных сопротивлений можно определить по формуле:

где n – это порядковый номер конкретного члена, а N – это номер ряда.

Чтобы подобрать из предложенных линеек данных нужную модель, установленное значение, к примеру, у E12 – это 1… 1,2 … 1,5 … и т.д. и умножается на десятичный множитель – 10, 100, 1000 и т.д. до достижения желаемой величины. Всего выделяют семь стандартных номиналов, правда, первый из них сегодня уже не выпускают, но встретить в старых устройствах его вы еще можете. Далее рассмотрим особенности каждого из ряда номиналов деталей.
