РЭС-9: содержание драгметаллов
Данные представляющие содержание драгметаллов в рэле РЭС — 9 взяты из свободных доступных источников. Само по себе рэле — это переключатель, который используют для замыкания и размыкания электрических цепей. Более популярны электромагнитные рэле.
В скупках РЭС-9 оценивают высоко, за 1 штуку дают около 200 — 250 рублей. Цена зависит от паспорта:
| Маркировка | Паспорт | Год выпуска | Содержание (гр.) |
|---|---|---|---|
| РЭС9 | 201, 202, 207, 208 | до 01.82 г. | 0,16 (Pt) |
| РЭС9 | 213, 215, 216, 217, 218 | до 01.82 г. | 0,13 (Au) |
Некоторые рэле содержат серебро и особой ценности в скупке не представляют. К ним относятся детали с паспортом 00, оканчивающиеся на 200.
Покупка реле РЭС9, цена и содержание драгметаллов в реле РЭС9
Компания Астрея-радиодетали производит покупку реле РЭС9 по выгодным ценам у физических и юридических лиц более 7 лет. Данные реле покупаем в любом состоянии, новые и б/у.
На странице представлена информация по реле РЭС9 с раздельным паспортом, которые подходят для продажи на лом. На фото подробно показано, как определить подходящий раздельный паспорт и год выпуска реле. При демонтаже сохраняйте целыми выводы (ноги) и не повредите маркировку реле, от этого зависит указать реле РЭС9.
Важно! При демонтаже сохраняйте выводы (ноги) у реле РЭС9 целыми. Если не будет части выводов, то цена на реле РЭС9 может оказаться ниже, чем приведённая на сайте
Содержание драгоценных металлов в реле РЭС9 с раздельными паспортами следующее: паспорт 01, 02, 06 — 0,15 грамма платины. Паспорт 09, 11, 12, 13, 14 — 0,13 грамма золота.
Источник
Скупка реле РЭС9, цена и содержание драгметаллов в реле РЭС9
Наша компания осуществляет скупку реле РЭС9 по высоким ценам. Сотрудничаем с регионами на постоянной основе более 7 лет посредством услуг Почты России и транспортных компаний. Скупку реле РЭС9 производим в любом количестве и состоянии, новые и б/у.
Не все подряд реле РЭС9 подходят для продажи на лом. Требуются только определённые паспорта и года выпуска данного реле. В реле РЭС9 существуют два вида паспорта (маркировки) реле: единый, пример реле РЭС9 РС4524201 и раздельный, пример 01 01.

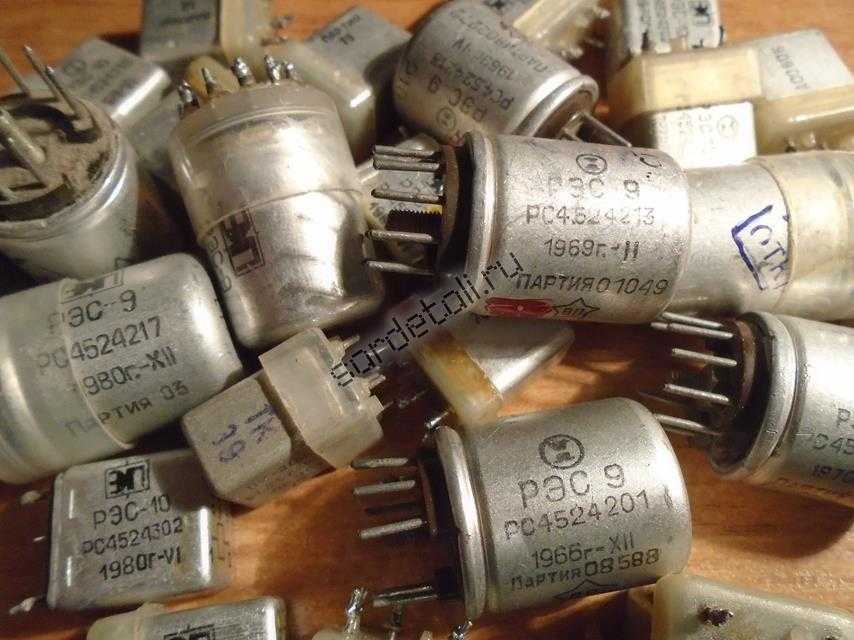

Как определить необходимый единый паспорт и год выпуска реле РЭС9 подробно показано на фото. Внизу находятся таблицы с маркировкой реле, подходящими едиными паспортами, годами выпуска и ценами. Содержание драгметаллов в реле РЭС9 различное, взависимости от паспорта реле,месяца и года выпуска. Контакты выполнены из золота 999 пробы, сплава ПлИ-10 и других менее ценных сплавов. Данные реле покупаем в любом состоянии, новые и б/у.
При демонтаже с плат старайтесь сохранять выводы (ноги) у реле целыми и на своих местах. От этого напрямую зависит цена реле РЭС9. Также не повредите маркировку реле, которая находится на корпусе реле. При отсутствии маркировки реле или частично повреждённой, время обработки посылки с деталями увеличивается. Учтите этот момент.
Также в реле РЭС9 часто встречаются единые и раздельные паспорта, пример РЭС9 РС4524200 и 00 01, контакты в которых выполнены из серебра. Данные реле стоят дёшево, до 3 рублей за единицу. На фото показано как определить слитные паспорта, оканчивающиеся на 200 и раздельные паспорта, начинающиеся на 00. Наша компания покупает и эти реле на постоянной основе.
Новые реле в упаковке с такими паспортами, возможно, мы купим как изделия дороже, предварительно необходимо знать количество и паспорт на реле.
Источник
Все реле РЭС-9 — драгметаллы, характеристики, цены
РЭС-9 – реле с двумя позициями и двумя переключателями. Обладает защитой от пыли и влаги. Используется для коммутации постоянных и переменных токов в диапазоне частот 50 Гц – 1,1 кГц.
- Изготовлен из материалов:
- корпус – алюминий
- основание – сталь
- катушка, коммутация – медь
- крышка – пластик
Содержание драгметаллов в реле
- Драгметаллы содержатся преимущественно в контактах. Содержание в них драгметалла следующее:
- Золото – 45-75%
- ПлИ – 45-75%
- Серебро – 60-90%
- Уточнение по сплавам:
- ПлИ-10 – платина 90% – иридий 10%
- СрПдМг20-0,3 – серебро 20% – палладий 0,3% – магний
- Ср999 – чистое серебро
- Зл999 – чистое золото
Чистое золото с советских реле РЭС-9 и РЭС-22
Как многие из нас знают, в радиодеталях содержится некоторое количество драгоценных металлов. В том числе и золота. Но в основном встретить его мы можем в виде напыления (позолоты) или тоненьких золотых волосков в микросхемах трудно различимых невооружённым взглядом. И получить которое в большинстве случаев можно только с помощью аффинажа.
Но сегодня я хочу рассказать о радиодеталях в устройстве которых это драгоценный металл находиться уже в чистом виде.
Начнём с РЭС-22. У этих реле контактная группа может быть выполнена в двух вариантах. Это или серебро либо золото. Причём даже в реле одного года выпуска и одного завода может быть как золото так и серебро. Что бы узнать какой попался нам, пожет только вскрытие. На фото ниже невооружённым взглядом можно увидеть золото. Для демонтажа просто обрезаем контакты вместе с латуневой подложкой.
Содержание по документации в РЭС-22:
Золото : 0 — 0,56456 (в зависимости от маркировки)
Серебро : 0 — 0,55648 (в зависимости от маркировки)
У реле РЭС-9 внутри ещё все интересней. Если вы видите контакты белого цвета это ещё не значит что вам не повезло и это серебро. Вполне возможно что вы стали обладателем высоко процентного сплава платины Пли-10.
В этой статье мы говорим о чистом золоте, по этому на фото внизу реле с золотыми контактами. Для их демонтажа аккуратно срезаем два круглых контакта, а оставшиеся четыре продолговатых срезаем как можно ближе к основанию.
Содержание по документации в РЭС-9:
Золото : 0 — 0,1531 (в зависимости от маркировки)
Серебро : 0 — 0,18888 (в зависимости от маркировки)
Платина : 0 — 0,1708 (в зависимости от маркировки)
МПГ : 0 — 0,1492 (в зависимости от маркировки)
Для отделения нашего золота от латуневой подложки просто опустим их в азотную кислоту.Как приготовить её в домашних условиях я рассказывал в этой статье . Только не забывайте о мерах безопасности и проводите работы в хорошо проветриваем помещении. После прекращения реакции гасим остатки кислоты обычной содой и хорошенько промываем водой. После этих манипуляций вы получите чистое золото очень высокой пробы.
На последок хотел бы сказать что в зависимости от законодательства вашей страны самостоятельный аффинаж драгоценных металлов может преследоваться по закону.
Если статья была интересная для вас,подписка на канал лучшая благодарность:)
Источник
Скупка на лом
В последнее время стала распространенной скупка подобных изделий по высоким ценам. Покупка ведется в любых количествах — от самых новых до бывших в употреблении. Поставщики сотрудничают с таможней и почтой России уже больше 7 лет.
Однако не все реле подойдут для продажи на лом. Сюда подойдут только определенные модели с соответствующими паспортами. В них указывается год производства, серия и конкретные характеристики. Для реле такой модификации имеются общие и раздельные паспорта, обозначающиеся соответствующей маркировкой.
Лучшим вариантом будут реле, изготовленные до января 1982 года. В них содержится 0,16 грамм платины или золота, которые имеют значительную стоимость. Номера паспортов 201 и 202 плюс 207 и 208, а также 213 и с 215 по 218. Именно они представляют собой наибольшую ценность и хорошо продаются на соответствующих рынках.
Реле рэс 9 является уникальным изделием. Несмотря на свой возраст, оно продолжает исправно служить в различных электрических конструкциях. Кроме того, оно хорошо раскупается и имеет повышенные технические характеристики. Благодаря хорошей работе под высокими нагрузками оно пригодится даже в очень сложных конструкциях.
Износостойкость реле
| Исполнение | Режим коммутации | Вид нагрузки (*) | Род тока (**) | Колво срабатываний (х1000) | |
| Допустимый ток, А | Напряжение на контактах, В | ||||
| исп. «00» исп. «10» | 0,1…0,8 0,8…2,0 | 6…30 | А | П | 200 100 |
| 0,1…0,3 | 6…250 | 150 | |||
| 2,0…3,0 | 6…30 | 10 | |||
| 0,05…0,15 | 6 …30 | Р | 100 | ||
| 0,15…1,0 | 5 | ||||
| 0,1…0,25 | 6…115 | Р | Пр | 40 | |
| 0,1…1,0 | 6…30 | Р | П | 50 | |
| 0,1…0,3 | 5…7 | Р | 10 | ||
| исп. «15» | 0,1…0,3 | 5…7 | Р | П | 10 |
| исп. «01» исп. «06» исп. «16» исп. «17» исп. «18» исп. «19» | 0,5…0,8 0,1…0,5 | 6…30 | А | 500 1000 | |
| 0,05…0,15 | 6…30 | 10 | |||
| 0,15…0,5 | Р | 5 | |||
| 0,2…0,5 | 6…115 | А | 100 | ||
| Пр | |||||
| исп. «03» исп. «04» исп. «05» исп. «08» | 01…0,8 0,8…2,0 | 6…30 | А | П | 200 100 |
| 0,1…0,3 | 6…250 | 150 | |||
| 0,05…0,15 | 6…30 | Р | 100 | ||
| 0,15…1,0 | 500 | ||||
| 0,1…0,25 | 6…115 | Р | Пр | 40 | |
| 0,1…1,0 | 6…30 | П | 50 | ||
| исп. «07» | 0,1…3,0 | 6…30 | А | П | 10 |
| 0,05…0,15 | 6…30 | Р | 100 | ||
| 0,15…1,0 | 5 | ||||
| 0,1…0,25 | 6…115 | Р | Пр | 40 | |
| 0,1…1,0 | 6…30 | Р | П | 50 | |
| исп. «02» | 0,5…0,8 0,1…0,5 | 6…30 | А | П | 500 |
| 1000 | |||||
| 0,8…2,0 | 12…30 | 25 | |||
| 0,05…0,15 | 6…30 | Р | 10 | ||
| 0,15…0,5 | 5 | ||||
| исп. «09» исп. «11» исп. «12» исп. «13» исп. «14» | 5*10-6…10-3 10-3…10-2 10-2…10-1 | 0,05…2 1…34 6…34 | А | П | 100 |
| 10-3…5*10-1 | 1…60 | 50 | |||
| Р | 10 |
(*) А – активная, Р – реактивная,
(**) П –постоянный, Пр – переменный.
Конструкция реле
Контакты реле выдерживают 300 000 циклов при
активной нагрузке 2 А/30 В постоянного тока, а также 100 000
циклов при активной нагрузке 0,5 А/115 А переменного тока
частотой 50—1000 Гц.
Срок службы контактов из сплава ПлИ-10 при активной нагрузке 0,8
А/30 В постоянного тока не менее 800 000 циклов.
Мощность, потребляемая реле при срабатываний, составляет
0,46—0,51 Вт. Время срабатывания реле при номинальном напряжении
— не более 5 мс, время отпускания — не более 3 мс.
Изоляция обмотки и контактов выдерживает испытательное
напряжение 500 В (эфф). Сопротивление изоляции 100 МОм. Вес реле 20 г.
Магнитная система реле — П-образная двухкатушечная клапанного
типа, аналогичная таковой у РДЧГ. Диаметр сердечников 3,5 мм, длина их 15 мм, толщина
корпуса 1,5 мм, ширина — 10 мм. Якорь подвешен на оси и имеет по
бокам два удлиненных рычага с изолирующими буксами на концах.
Ход якоря реле 0,3 мм, штифта отлипания нет. Давление в
размыкающем контакте 8—10 Г. Зазор между контактами 0,3 мм.
Давление возвратных пружин 2 х 9 Г.
Неподвижные контакты имеют цилиндрическую форму, они приварены к
внутренним торцам выводных штырьков, запрессованных в основание
реле. Контакты изготовлены из серебра; для коммутации очень
малых токов и напряжений применялись контакты из золота, а также
сплава марки ПлИ-10; в более поздних варианта этот сплав был
заменён на СрПдМг20-0,3.
Подвижные контакты приклепаны к подвижным контактным пружинам,
запрессованным одним концом в пластмассовую колодку, укрепленную
на корпусе реле. Рабочая длина подвижных пружин 10 мм, ширина их 2 мм и толщина
0,15 мм. Сферическая поверхность подвижного контакта касается
боковой цилиндрической поверхности неподвижного контакта. Длина
неподвижного контакта 2 мм, диаметр его 0,95 мм. Диаметр
подвижных контактов 1,5 мм, высота 0,4 мм.
Щеки катушек изготовлены из стеклотекстолита. Обмотка
изолирована от сердечника тремя слоями фторопластовой ленты
толщиной 0,02 мм. Внутренний диаметр обмотки 3,7 мм, длина ее 11
мм и высота 1,6—1,8 мм.
Обмотка выполнена из теплостойкой эмалированной проволоки марки,
ПЭТВ. Наибольшее сопротивление обмотки 9600 Ом, (d=0,03 мм),
минимальный ток срабатывания 7 мА. Коэффициент возврата реле
0,25—0,45.
Основание реле имеет круглую форму и отпрессовано из
теплостойкой пластмассы. В основание
запрессованы по окружности восемь выводных
штырьков из нейзильбера диаметром 0,95 мм для включения в
печатную схему с последующей опайкой.
В центре основания установлен винт для крепления реле. Реле
защищено цилиндрическим алюминиевым чехлом, кромка которого
развальцована на основании.
Зависимости долговечности t и надежности работы
λ от температуры окружающей среды
сплошная линия — теория; пунктир — эксперимент
1. Справочник по элементам автоматики и телемеханики.
Электромагнитные реле. Под редакцией Б. С. Сотскова. Издательство: М.-Л.: ГЭИ, 1958.
2. Витенберг М.И. Расчет
электромагнитных реле для аппаратуры автоматики и связи. М.-Л
: Госэнергоиздат, 1961.
3. Аранович Б.И., Шамрай Б.В. Электромагнитные устройства автоматики. М.-Л.,
издательство «Энергия», 1965.
4. Справочник электротехника в двух томах. Под общей редакцией инж. А.Д. Смирнова. Том второй.
Выпуск третий. Реле защиты и автоматики. М.-Л., «Энергия», 1965.
5. Витенберг М.И. Расчет электромагнитных реле для аппаратуры
автоматики и связи. Изд.3, перераб. и доп., М.-Л : Энергия, 1966.
6. Справочник. Часть III. Выпуск 5. Реле и контакторы. — 1966.
7. Игловский И.Г. и Владимиров Г.В. Справочник по
электромагнитным реле. Л., «Энергия», 1975.
8. Каталог «Изделия промышленности
средств связи». Номенклатурный
справочник на 1982 год. Электромагнитные
механизмы (реле). — Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1982.
9. Слаботочные реле/Г.Я. Рыбин, Б.Ф. Ивакин, А.Д. Животченко,
В.В. Соболев. — М.: Радио и связь, 1982. (Элементы
радиоэлектронной аппаратуры).
10. Каталог «Изделия промышленности
средств связи». Серия 4.
Электромагнитные механизмы (реле).
Тематический выпуск «Электромагнитные
механизмы (реле)». Часть I. — Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1983.
11. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным
электрическим реле.- 2-е изд., перераб. и доп.- Л.:
Энергоатомиздат. Ленингр. отд-ние, 1984.
12. Каталог «Изделия промышленности средств связи». Серия 4. Реле слаботочные. Тематический
выпуск «Реле слаботочные». Часть I. — Центральный отраслевой орган научно-технической
информации «ЭКОС», Москва, 1988.
13. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным
электрическим реле.- 3-е изд., перераб. и доп.- Л.:
Энергоатомиздат. Ленингр. отд-ние, 1990.
Описание изделия
Данное реле представляет собой двухпозиционное и одностабильное устройство. Два переключающих контакта вместе с завальцовкой образуют питающееся от постоянного тока реле.
Основное предназначение состоит коммутации электрических цепей как переменного, так и постоянного тока.
Рэс 9 изготавливается из качественных материалов в соответствии с ГОСТ 16121–79 и техническими условиями предприятия. Наверху устройства указаны номинальные параметры изделия и схема присоединения в различных механизмах. Рассчитано на сопротивление изоляции порядка 100 МОм, а вес менее 20 граммов. Мощность 0,5 Ватт, время срабатывания и отпускания в пределах 5 миллисекунд.
Условия эксплуатации
Столь важные элементы требуют соблюдения соответствующих условий эксплуатации, к которым относятся:
- Не более 3 суток при относительной влажности 98 процентов и температуре 35 градусов. Повторное пребывание возможно после нахождения устройства не менее 12 часов в стандартном климате. Пребывание рэс под напряжением 220 вольт в указанных ранее условиях регламентировано двумя сутками.
- Может выдерживать атмосферное давление в диапазоне от 666 до 103740 Паскалей.
- Выдерживает от 100 до 300 тысяч циклов при разных активных нагрузках.
- Изделие выдерживает испытательное напряжение 500 вольт.
Соблюдение указанных выше условий позволяет проработать реле достаточно длительное время и без частых замен
Также важно обеспечить хорошую изоляцию изделия и подобрать нагрузку, оптимальную для работы реле
