РЕЛЕ ГЕРКОНОВЫЕ КСИШ.647116.001 ТУ (аналог РЭС55, РЭС55-В)
Слаботочные электромагнитные герконовые реле, предназначенные для коммутации электричесих цепей постоянного и переменного тока частотой до 10000 Гц. Реле выпускаются по техническим условиям КСИШ.647116.001 ТУ. Реле соответствует требованиям ГОСТ 16121-86.
Рисунок 1. Реле исполнений:
КСИШ.647116.001-01–КСИШ.647116.001-04;
КСИШ.647116.001-26–КСИШ.647116.001-29;
КСИШ.647116.014-00
Рисунок 2. Реле исполнений:
КСИШ.647116.002-01–КСИШ.647116.002-04;
КСИШ.647116.002-16–КСИШ.647116.002-19;
КСИШ. 647116.014-02
Рисунок 3. Реле исполнения КСИШ.647116.014-01
ОСОБЕННОСТИ:
|
Возможность применения, как при печатном, так и при навесном монтаже |
|
|
Количество обмоток |
1 |
|
Коммутируемый ток, А КСИШ.647116.001-01 — КСИШ.647116.001-04 (РГК 37 А) КСИШ.647116.001-26 — КСИШ.647116.001-29 (РГК 37 А-В) КСИШ.647116.002-01 — КСИШ.647116.002-04 (РГК 37 Б) КСИШ.647116.002-16 — КСИШ.647116.002-19 (РГК 37 Б-В) КСИШ.647116.014-00 — КСИШ.647116.014-02 (РГК 37) |
от 5·10-6 до 1 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
|
Температура окружающей среды, ºС |
от -60 до + 85 |
|
Относительная влажность воздуха |
до 98% при температуре +35ºС |
|
Атмосферное давление, Па |
от 6,6х102 до 30,4х104 |
|
Вибрационные нагрузки · в диапазоне частот от 1 до 3000 Гц |
с ускорением до 250 м/с2 (25 g) |
|
Ударные нагрузки: · одиночные удары (исп. КСИШ.647116.014-00 — КСИШ.647116.014-02) · многократные удары (исп. КСИШ.647116.014-00 — КСИШ.647116.014-02) |
9 с ускорением до 1500 м/с2 (150 g) 9 с ускорением до 2500 м/с2 (250 g) 4000 с ускорением до 750 м/с2 (75 g) 10000 с ускорением до 350 м/с2 (35 g) 4000 с ускорением до1000 м/с2 (100 g) |
|
Линейное ускорение |
до 500 м/с2 (50 g) |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Напряжение, выдерживаемое изоляцией между токоведущими цепями, токоведущими цепями и корпусом, между разомкнутыми контактами (эффективное значение), В:
· в нормальных климатических условиях
(между разомкнутыми контактами)
500
(150)
· в условиях повышенной влажности
(между разомкнутыми контактами)
200
(150)
· при пониженном атмосферном давлении
(между разомкнутыми контактами)
200
(150)
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом, между разомкнутыми контактами, МОм:
· в нормальных климатических условиях
500
· в условиях повышенной влажности
5
(между разомкнутыми контактами)
(10)
· при максимальной температуре
200
Габариты, без выводов, мм
29х8,5х8,5
Масса, г, не более
6
Минимальный срок службы, лет
25
Требования к герметичности:
Скорость утечки газа-индикатора, не более
6,665х10-5 м3.Па·с-1
Исполнения КСИШ.647116.014 -00; -01; -02
· перегрузка на обмотке напряжением,
в соответствии ГОСТ Р 54073-2010, В
80 (3,5 с со скважностью
не менее 30)

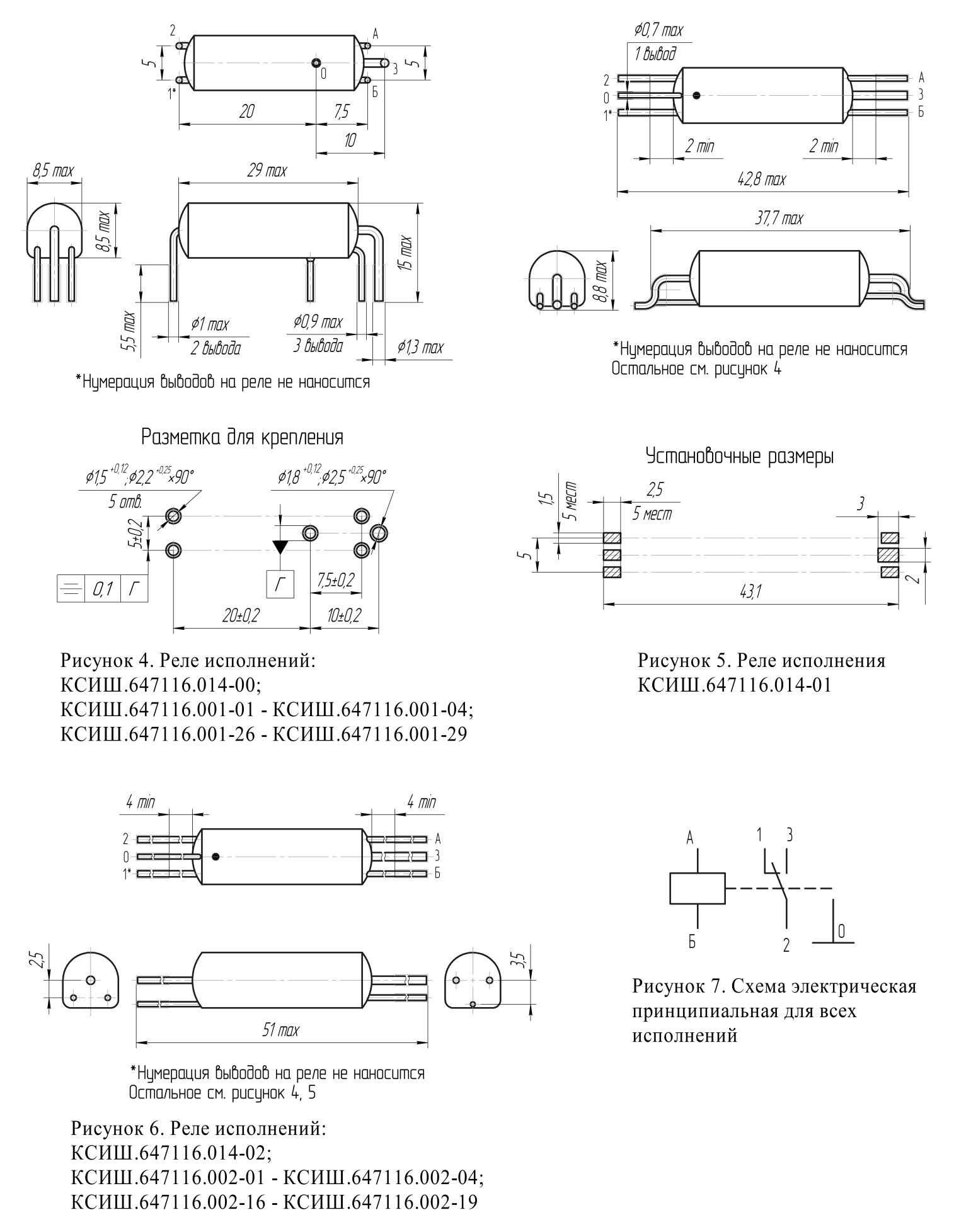

Габаритные, установочные и присоединительные размеры, схема расположения выводов, схема электрическая принципиальная и разметка для крепления реле по исполнениям приведены на рисунках 4…7
ИЗНОСОСТОЙКОСТЬ:
|
Обозначение исполнения |
Диапазон коммутации |
Род тока |
Вид нагрузки |
Частота коммута-ции, Гц, не более |
Число коммутационных циклов |
||
|
тока, А |
напряжения, В |
суммарное |
в том числе при макс. температуре, при эксплуатации |
||||
|
КСИШ.647116.001-01 — КСИШ.647116.001-04 КСИШ.647116.001-26 — КСИШ.647116.001-29 КСИШ.647116.002-01 — КСИШ.647116.002-04 КСИШ.647116.001-16 — КСИШ.647116.001-19 КСИШ.647116.014-00 — КСИШ.647116.014-02 |
5·10-6 — 10-2 |
0,05 — 6 |
Постоянный, переменный 50-10000 Гц |
Активная |
50 |
3·106 |
1,5·106 |
|
0,01 — 0,06 |
6 — 127 |
1·106 |
5·105 |
||||
|
0,01 — 0,1 |
6 — 36 |
5·105 |
2,5·105 |
||||
|
0,1 — 0,25 |
5·105 |
2,5·105 |
|||||
|
0,25 — 0,5 |
10 |
4·104 |
2·104 |
||||
|
0,5 — 1,00* |
1 |
1·104 |
5·103 |
||||
|
0,01 — 0,15 |
Постоянный |
Акт.-индукт. τ≤0,015 с |
50 |
1·106 |
5·105 |
||
|
КСИШ.647116.014-00 — КСИШ.647116.014-02 |
10-4 — 10-2 |
6 — 8 |
Постоянный, переменный 50-10000 Гц |
Активная |
50 |
2·106 |
1·106 |
|
При коммутации переменного тока значения тока и напряжения амплитудные. * Максимальная коммутируемая мощность 30 Вт. |
ЧАСТНЫЕ ХАРАКТЕРИСТИКИ:
|
Обозначение исполнения |
Сопротив-ление обмотки, Ом |
Напряжение срабатывания, В, не более |
Напряжение отпускания, В, не менее |
Рабочее напряжение, В |
Время, мс |
Сопротив-ление контактов электричес-кой цепи, Ом, не более |
Материал контактов |
|
|
сраба-тывания, не более |
отпуска-ния, не более |
|||||||
|
КСИШ.647116.014-00 — КСИШ.647116.014-02 |
1880+400-280 |
13,5 |
2,2 |
27±7 |
1,5* |
2,3* |
0,18 |
Зл 99,99 Ру |
|
КСИШ.647116.001-01 КСИШ.647116.001-26 КСИШ.647116.002-01 КСИШ.647116.002-16 |
377±55 |
6,5 |
0,8 |
12,6±1,26 |
||||
|
КСИШ.647116.001-02 КСИШ.647116.001-27 КСИШ.647116.002-02 КСИШ.647116.002-17 |
95±15 |
3,0 |
0,4 |
6±0,6 |
||||
|
КСИШ.647116.001-03 КСИШ.647116.001-28 КСИШ.647116.002-03 КСИШ.647116.002-18 |
67±10 |
2,5 |
0,3 |
5±0,5 |
||||
|
КСИШ.647116.001-04 КСИШ.647116.001-29 КСИШ.647116.002-04 КСИШ.647116.002-19 |
35±3,5 |
1,7 |
0,2 |
3±0,3 |
* С учетом времени дребезга контактов
