Введение

Резистор — это электронный прибор, который имеет определенное сопротивление. Его основная задача — преобразование силы тока в напряжение и наоборот. Ввиду малых размеров не всегда удается нанести и считать маркировку с резистора — к примеру, устройство на 0,25 ватт, достаточно часто применяемое в системотехнике, имеет длину не более 3.2 мм при диаметре 1,8 мм. Именно поэтому и была разработана цветная схема маркировки. Она является международной, ее утвердила IEC (International Electrotechnical Commission) и требования ГОСТ 175-72.

Маркировка резисторов полосками

Читать полоски положено слева направо. Первое кольцо наносится ближе к проволочному выходу из устройства.

Список значений номинальных рядов E6–E192


Современный мощный 10-ваттный керамический резистор 8,6 Ом и 2-ваттный резистор ВЗР 3,3 кОм советского производства, изготовленный в 1969 г.

Значения E6

(допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12

(допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24

(допуск 5%):

1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1.

Значения E48

(допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96

(допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192

(допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.


Цветовая маркировка резисторов

С какой стороны считать полоски на резисторе

Для определения номинала маркировка резистора считывается слева направо. Корпус резистора симметричен, поэтому на определение сторон иногда приходится потратить время. Алгоритм поиска таков:

  • если на корпусе есть серебристая или золотистая полоса, то она всегда находится справа (если позволяет место, её наносят чуть в стороне);
  • если позволяет место, кольца всегда сдвигают по направлению к левой стороне;
  • иногда первая полоса делается шире остальных;
  • если перечисленных признаков нет, можно попробовать считать маркировку в одном направлении, потом в другом – может оказаться так, что в одном направлении номинал не может быть определен (например, для ТКС не применяется черный цвет).

Если ни один из способов не помог, остается замерить сопротивление мультиметром.

Таблица связи между “цветовой гаммой” и ключевыми понятиями

Расцветка на полосе резистора Показатель валентности Множитель Показатель толерантности Значение температурного коэффициента *
Бесцветная не существует отсутствует диапазон 20 процентов неопределенно
Серебряная не существует 10 в степени -2 диапазон 10 процентов неопределенно
Золотая не существует 10 в степени -1 диапазон 5 процентов неопределенно
Черная ноль единица неизвестно 200/1000000
Коричневая один десять диапазон 1 процент 100/1000000
Красная два сто диапазон 2 процента 50/1000000
Оранжевая три 10 в степени 3 неизвестно 15/1000000
Желтая четыре 10 в степени 4 неизвестно 25/1000000
Зеленая пять 10 в степени 5 диапазон полпроцента неопределенно
Синяя шесть 10 в степени 6 диапазон 0,25 процентов 10/1000000
Фиолетовая семь 10 в степени 7 диапазон 0,1 процентов 5/1000000
Серая восемь 10 в степени 8 диапазон 0,05 процентов 1/1000000
Белая девять 10 в степени 9 неизвестно неопределенно

Для чего нужна?

Малой мощности резисторы имеют очень небольшие размеры, их мощность составляет около 0,125 Вт. Диаметральный размер подобного варианта исполнения составляет около миллиметра, а длина – несколько миллиметров.Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.

Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.

Цветовая схема маркировки имеет следующие особенности:

  1. Легко читаемая.
  2. Проще наносится.
  3. Может передать всю необходимую информацию о номиналах.
  4. Со временем информация не стирается.

При этом, можно отметить основное различие в данной маркировке:

  1. При точности 20% используется маркировка, содержащая 3 полоски.
  2. Если точность составляет 10% или 5%, то наносится 4 полоски.
  3. Более точные варианты исполнения имеют 5 или 6 полосок.

Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.

Рассеиваемая мощность

Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:

Здесь V

— напряжение в вольтах на резисторе сопротивлениемR в омах,I — протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называетсяпредельной рассеиваемой мощностью . В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

Резисторы с цветовой кодировкой мощностью 0,125, 0,25, 0,5 и 1 Вт в компьютерном блоке питания

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.

При создании подобной таблицы выделяют следующие поля:

  1. Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
  2. В зависимости от того, каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
  3. Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
  4. Также, практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:

Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.

Согласно данным из таблицы, проводим следующую расшифровку:

  1. Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
  2. Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
  3. Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
  4. Последний цвет означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.

Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.

Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

1 кольцо, красное – число «2».

2 кольцо, синее – число «6».

3 кольцо, фиолетовое – число «7».

Все числа выбираем из таблицы. При их сочетании получаем число «267».

4 кольцо имеет зеленый цвет

В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 105

Проводим расчет: 267*105=2,67 МОм.

5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.

6 линия коричневая, что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

  1. Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
  2. Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

  1. Ряд Е6 имеет отклонение в обе стороны 20%.
  2. Ряд Е 12 имеет допустимое отклонение 10%.
  3. Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

Как себя проверить

Если в навыке расшифровки кодов вы пока неуверены, есть два способа проверить сопротивление резистора. Первый — программный, второй — при помощи мультиметра. Второй — более надежный, так как вы видите реальное положение вещей, а заодно и проверяете сопротивление элемента.

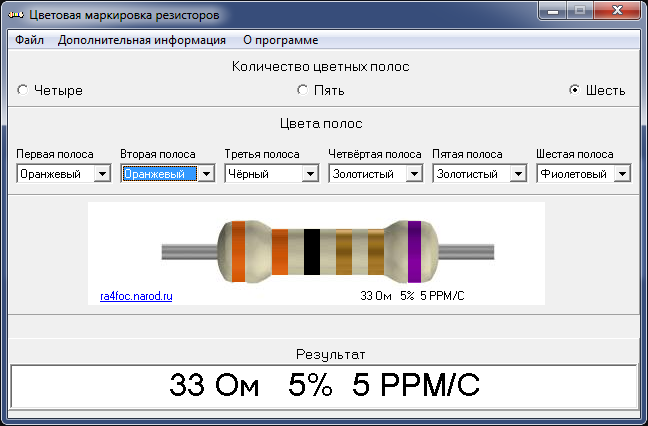

Одна из программ по расшифровке кодов резисторов «Резистор 2.2»: цветовая маркировка

Найти программу расшифровки кодов резисторов просто — по запросу выскакивает не один десяток. Они несложные, отличаются только масштабами баз данных. Не в каждой можно найти все варианты кодов, но популярные есть везде. В этих программах сначала выбирается тип кодировки (буквы или полоски), а затем вносятся все данные. То, что вы вводите отображается в специальном окошке — чтобы можно было визуально проверить правильность введенной информации. После ввода данных нажимаете кнопку, программа выдает вам номинал и допуск. Сравниваете с тем, что получилось у вас.

Проверяем сопротивление при помощи мультиметра

Проверить насколько правильно вы по кодировке определили сопротивление резистора можно и при помощи мультиметра. Для этого его выставляем в режим «изменение сопротивлений». Диапазон подбираем в зависимости от того, что насчитали. Один щуп прикладываем к одному выводу, второй — к другому. На экране высвечивается сопротивление. Оно может отличаться от высчитанного. Разница зависит от допуска. Чем больше допуск, тем больше может быть разница. Но в любом случае показания должны быть сравнимы с найденным номиналом. Подробности смотрите в видео.

Маркировка резисторов

Как вы уже поняли, резисторы, являясь элементарными компонентами электроники, обеспечивают ограничение токов и снижение напряжения. Это позволяет, например, работать на светодиодах с питающим напряжением.

Но омические сопротивления неизбежны не только в источниках питания, но и при обработке аудио и видеосигналов, а также в цифровых технологиях . Если говорить коротко, то электрическое сопротивление можно найти почти в каждом электронном устройстве. Поэтому неудивительно, что сами приборы бывают самых разных конструкций, при этом, вне зависимости от конструкций, они должны иметь соответствующую маркировку.

И вот для того, чтобы маркировка не выглядела для кого-то чем-то сложным и непонятным, придумали калькулятор для определения сопротивления.

Как пользоваться онлайн калькулятором для резисторов?

На самом деле, пользоваться им совсем легко. Простое выполнение следующих двух шагов позволит вам произвести расчет.

Действие 1. Сначала мы подсчитываем, сколько цветных полос на резисторе мы хотим вычислить. Это число дает нам номер полосы резистора. Поскольку больше всего встречаются приборы с 4-мя полосами, то калькулятор незамедлительно выдает окно для подсчета сопротивления с его данными. А вот в случае, когда номер диапазона нашего резистора равен пяти или шести, мы меняем номер диапазона в разделе выбора диапазона.

Действие 2. Когда мы выбираем необходимое значение полосок, все, что нам нужно сделать, это нажать на нужный нам цвет, который мы видим на резисторе (из раскрывающихся меню под символом резистора в правильном порядке).
