Цветовая маркировка резисторов
Обычно резисторы это очень мелкие элементы и на их корпусе слишком мало места для обозначения их характеристик. Поэтому используется цветовая маркировка резисторов, характеризующая основные параметры элемента при помощи 3, 4, 5 или 6 цветных полос. Для расшифровки цветных полос используют таблицы маркировки резисторов или онлайн калькуляторы, как на этой странице ниже. О том что такое резистор и какие они бывают я рассказал в статье о резисторах.
Онлайн калькулятор цветовой маркировки резисторов
Маркировка резисторов цветными полосками читается слева направо. Чаще всего маркировочные полосы наносят ближе к левому краю, или делают первую полосу более широкой. Так же можно учесть, что первая полоска не может быть серебряного или золотого цвета.
Ниже выберите количество полос резистора, номинал которого вы хотите узнать. После этого нажимайте на нужный цвет в таблице, где каждый столбец соответствует одному кольцу маркировки резистора. Результат будет отображаться под калькулятором.
Существуют еще более мелкие резисторы (smd), на которых используется другая маркировка. У меня на сайте есть онлайн калькулятор маркировки SMD резисторов. Используйте его для определения номинала таких резисторов, а так же там вы сможете почитать что такое смд резисторы и чем они отличаются от других резисторов.

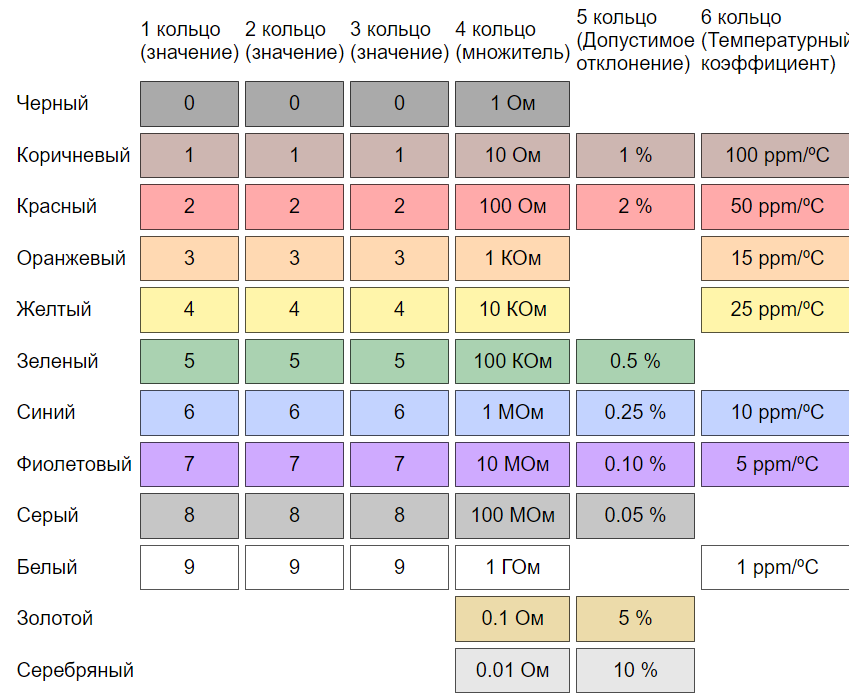

Таблица цветной маркировки резисторов
Цветовая маркировка состоит из разноцветных полос нанесенных на корпус резистора. Таких полос может быть три, четыре, пять и шесть. Каждая полоса имеет свое значение, заданное цветом. Первые две полосы всегда являются номиналом и имеют значения от 0 до 9. Если у резистора всего 3 или 4 полосы то следующая полоса означает множитель, а если полос 5 или 6 то следующая тоже содержит значение номинала и только четвертая полоса будет множителем. Пятая полоса означает допустимую погрешность и измеряется в процентах. Последняя шестая полоса в маркировке резистора означает температурный коэффициент.
Если вам не удобно использовать онлайн калькулятор, то вот вам таблицы маркировки резисторов в виде картинок, которые можно сохранить себе или распечатать:
Таблица маркировки резисторов с 3 полосками
Таблица цветной маркировки резисторов с 4 полосками
Таблица расшифровки маркировки резисторов с 5 полосками
Маркировка сопротивление с 6 полосками
