Маркировка резисторов цветными полосами и цифрами

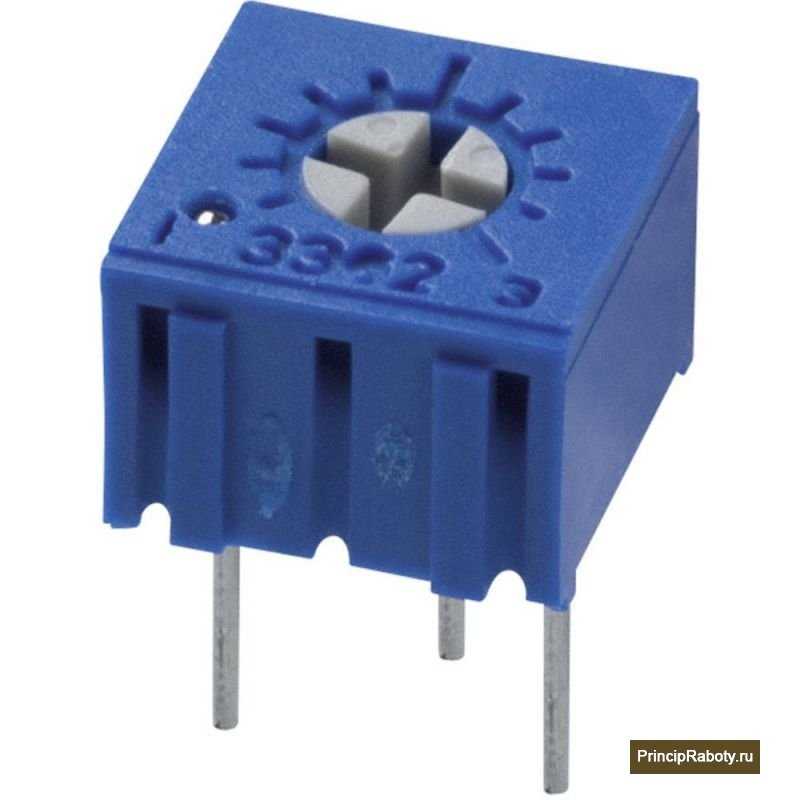

Принцип работы подстроечного резистора

После установки деталей электронного устройства обычно его характеристики отличаются от номинальных. Для точной настройки работы устройства используются режущие резисторы. В принципе, это те же переменные резисторы, но выделенные в отдельную группу, потому что конструктивно они отличаются от переменных резисторов. У них нет ручек, которые меняются при повороте. Вместо отверстий под плоскую или прямую отвертку.

В процессе работы устройства через некоторое время меняются его параметры. Подстроечные резисторы используются для приведения их к номинальному значению.

По типу движения курсора бывают срезанные резисторы с движением по прямой и с движением по кругу.

Для точной настройки параметров электронного устройства используются режущие резисторы с большим количеством витков. В них изменение сопротивления от минимального до максимального осуществляется за несколько оборотов или даже за десятки оборотов вала обрезки. В этих резисторах контакт перемещается посредством червячной передачи.

Переменный резистор.

Переменный резистор – это резистор, в котором электрическое сопротивление между подвижным контактом и выводами резистивного элемента может быть изменено механически.

Переменные резисторы, также называемые реостатами или потенциометрами, предназначены для постепенной регулировки тока и напряжения.

Разница в том, что реостат регулирует ток в электрической цепи, а потенциометр регулирует напряжение. На радиосхемах переменные резисторы обозначены прямоугольником со стрелкой, прикрепленной к их корпусу.

На схемах числа от 1 до 3 указывают расположение выходов резисторов.

отрегулировать мощность сопротивления переменных резисторов можно поворотом специальной ручки. Те из резисторов, в которых регулировка сопротивления резистора может быть выполнена только с помощью отвертки или специального шестигранного ключа, называются резисторами с переменным сдвигом. Они выглядят так:

Для чего нужны опознавательные признаки

Уточнить причины появления цветовой кодировки резисторов поможет изучение типичного компонента малой мощности (0,05 или 0,125 Вт). При длине 3-5 мм диаметр элемента составляет 0,8-1,2 мм.

Цветовая маркировка диодов

Для представления информации в сокращенном виде можно воспользоваться «классической» кодировкой. Номинал 2 200 кОм преобразуют в «2К2». Здесь «К» обозначает не только приставку-множитель «кило-», но и выполняет функцию разделяющей запятой – 2,2 кОм.

На изогнутую поверхность с ограниченной площадью сложно наносить четкие цифровые и буквенные обозначения. Малейший дефект усложняет корректную и быструю идентификацию. Достаточно сделать небольшую царапину при демонтаже, чтобы создать дополнительные трудности.

Цветовая маркировка отличается следующими преимуществами:

• простота и технологичность процесса нанесения;
• возможность представления необходимой информации в полном объеме;
• удобство считывания данных с точной идентификацией отдельных элементов обозначений;
• высокая устойчивость к неблагоприятным внешним воздействиям.

Для правильного изучения данной темы необходимо уточнить определения основных технических параметров пассивных элементов. Номинальное электрическое сопротивление обозначают в омах и производных кратных величинах с применением соответствующей приставки. Килоомы – это множитель 10 в третьей степени или 1 000.

Минимальным влиянием реактивных компонентов сопротивления (индуктивных и емкостных) пренебрегают при создании типовых электротехнических устройств. Поэтому такие показатели не отображают в кодированной цифровой маркировке. Эти и другие дополнительные данные производители указывают в сопроводительной документации на прецизионные изделия. Они необходимы для точных расчетов аппаратуры, которая обрабатывает ВЧ и СВЧ сигналы.

Рассеиваемая мощность – важный параметр. Его необходимо учитывать для подбора изделия, соответствующего определенному максимальному току в цепи. При ошибочном расчете чрезмерный нагрев разрушит резистор.

Возможное отклонение номинала (допуск) подбирают с учетом исходных требований к радиотехнической конструкции. Значение этого параметра определяют по цвету или количеству полос. Ниже представлены соответствующие методики расшифровки.

Дополнительными маркерами отмечают:

• наработку на отказ;
• уровень зависимости сопротивления от изменения температуры;
• технологию производства.

Принцип работы резистора простым языком

Все электронные устройства состоят из радиодеталей, которые делятся на два основных типа: активные и пассивные.

Активные усиливают электрические сигналы. Слабый входной сигнал генерирует сильный выходной сигнал. В этом случае коэффициент усиления больше единицы.

Резистор относится к пассивному типу деталей, у которого коэффициент усиления меньше единицы.

В советское время резисторы назывались резисторами. В наши дни эти детали называют резисторами. Это происходит потому, что все детали, используемые в электронике, имеют сопротивление. Чтобы не запутаться, активные резисторы были названы резисторами.

Все проводники имеют сопротивление, которое считается вредным, так как это приводит к нагреву элемента, через который протекает ток. Также пропадает электричество. Сопротивление резистора полезно. Он нагревается и отдает тепло. По этому принципу работают печи и лампы, используемые в повседневной жизни.

Анализ резисторных схем

Чтобы обобщить то, что мы узнали в этой статье, давайте проанализируем следующую схему, определив всё, что можем, исходя из предоставленной информации:

Рисунок 8 – Пример схемы

Всё, что нам здесь дано для начала, – это напряжение батареи (10 вольт) и сила тока в цепи (2 ампера). Нам неизвестно сопротивление резистора в омах или рассеиваемая им мощность в ваттах. Вспоминая формулы закона Ома, мы находим два уравнения, которые дают нам ответы на основе известных значений напряжения и силы тока:

\(R=\frac{E}{I} \qquad и \qquad P=IE\)

Подставляя известные значения напряжения (E) и силы тока (I) в эти два уравнения, мы можем определить сопротивление цепи (R) и рассеиваемую мощность (P):

\(R = \frac{10 \ В}{2 \ А} = 5 \ Ом\)

\(P = (2 \ А)(10 \ В) = 20 \ Вт\)

Для заданных условий цепи (10 В и 2 А) сопротивление резистора должно быть 5 Ом. Если бы мы проектировали схему для работы при этих значениях, нам пришлось бы использовать резистор с минимальной номинальной мощностью 20 Вт, иначе бы он перегрелся и вышел из строя.

Советские резисторы

Конечно, как ни стараться, но без советской электроники не обойтись, а по тому есть смысл изучить маркировки подобных резисторов.

На первый взгляд, визуально можно попробовать определить предельные мощности рассеивания этих элементов.

Советские резисторы

На изображении выше видна разница в их размерах. Начиная с самого верхнего их мощность:

• 2Вт;
• 1Вт;
• 0.5Вт;
• 0.25Вт
• 0.125Вт.

Первые два резистора, на 1Вт. и 2Вт. промаркированы литерой МЛТ-1 и МЛТ-2 – это наиболее широко известная разновидность. МЛТ – это аббревиатура Металлоплёночного, Лакированного, Теплоустойчивого элемента.

Остальные можно определить только по габаритам, маркировка на них отсутствует. Естественно, что чем крупнее резистор, тем больше и мощность рассеивания – законы физики никем не отменены.

Единица измерения сопротивления у МЛТ как и у других резисторов это Ом – указывается буквами R или Е, КОм – литерой К, ну а МОм – как М. Разобраться тут совершенно не сложно. Стоит маркировка М33, значит это резистор, сопротивление которого составляет 33 Мега Ома. Но в некоторых случаях бывает ещё проще. На элементе можно найти надпись 2КО, и конечно любому становится понятно, что сопротивление будет равным 2 кило Омам.

Так что резисторы советских времён определить по маркировке, узнав их технические характеристики, достаточно просто, чего, конечно же, не скажешь об элементах с нанесёнными на них разноцветными полосками.

Как измерить сопротивление резистора

У любого резистора есть сопротивление. Кто не знает, что такое сопротивление и как его измеряют, срочно читаем эту статью. Сопротивление измеряется в Ом. Но как узнать сопротивление резистора? Есть прямые и косвенные методы.

Прямой метод самый простой. Нам нужно взять мультиметр и измерить только сопротивление резистора. Давайте посмотрим, как все это выглядит. Беру мультиметр, ставлю ручку измерения сопротивления и цепляюсь за выводы резистора.

Измерение сопротивления

Я взял сопротивление на 1 кОм. Он мне показал 976 Ом, что в принципе тоже нормально, так как у таких резисторов всегда есть некоторая погрешность.

Косвенным методом измерения является то, что мы рассчитаем сопротивление резистора по закону Ома.

Следовательно, чтобы узнать сопротивление резистора, нам нужно разделить напряжение на резисторе на ток, протекающий через резистор. Все очень просто!

Допустим, я хочу узнать сопротивление нити накала лампочки, когда она излучает свет. Думаю, некоторые из вас знают, что сопротивление холодной и горячей вольфрамовой нити – это совершенно разные сопротивления. Я не могу измерить вольфрамовую нить накаливания лампы накаливания с помощью мультиметра в режиме измерения сопротивления, верно? Поэтому эта формула нам очень подходит

Давайте выясним на собственном опыте. У меня есть лабораторный блок питания, который сразу показывает напряжение и ток, протекающие через нагрузку. Беру лампу, выставляю на блоке питания напряжение, которое написано на самой лампе, и подключаю к клеммам блока питания.

Потребляемый ток лампой накаливания

Таким образом, получается, что на выводах лампы теперь напряжение 12 Вольт, а ток, протекающий в цепи, а значит, и через лампу, составляет 0,71 Ампер.

Получаем, что сопротивление нити накаливания лампы в данном случае равно.

Свойства в теории и практике

Основное свойство этой радиодетали – это сопротивление. Измеряется в омах (Ом).

Разберем для начала понятие активного сопротивления. Оно так называется потому, что есть у всех материалов (даже у сверхпроводников, пусть и 0,00001 Ом). И именно оно является основным у резисторов.

Что говорит теория

В теории у резистора есть постоянное сопротивление, которое на зависит от внешних условий (температуры, давления, напряжения и т.п.).

График зависимости тока от напряжения прямолинеен.
В идеальных и математических условиях у резистора только активное сопротивление. По типам бывают нелинейные и линейные резисторы.

Что на самом деле

На самом у всех резисторов непрямолинейная зависимость тока от напряжения. То есть, его сопротивление тоже зависит от внешних условий, конкретно от температуры.
Конечно, эта зависимость не такая, как у полупроводников, но она есть. И самое главное, у этой радиодетали есть емкость и индуктивность. Помимо активного сопротивления, есть еще и реактивное.

Например, для постоянного тока сопротивление 200 Ом, а если есть высокие значения индуктивности, то на частотах выше 2 кГц, сопротивление будет уже 250 Ом.

Еще существует специальные типы резисторов с более выраженной нелинейной вольт-амперной характеристикой. Если у обычных резисторов вольт-амперный график чуть-чуть не линейный, то у такого типа деталей он лавинообразный.

У них сопротивление резко зависит от внешних условий, не так. как у обычных:

• Терморезистор. Повышает или понижает сопротивление из-за влияния температуры;
• Варистор. Изменяет свои свойства в зависимости от приложенного напряжения;
• Фоторезистор. Уменьшается сопротивление, если на него действует свет;
• Тензорезистор. При деформировании (сжатии, механических воздействиях) изменяет свое сопротивление.

Кроме того, еще одна особенность активного сопротивления – выделение тепла, когда проходит электрический ток. Когда протекает электрический ток замкнутой цепи, электроны ударяются об атомы. И поэтому выделяется тепло. Тепло измеряется в мощности. Она рассчитывается исходя из напряжения и тока.

Одна из популярных функций резисторов это снижение напряжения и ограничения тока. Например, если через резистор проходит ток 0,25 А и на нем есть падение напряжения 1 В, то мощность, которая будет на нем рассеиваться это 0,25 Вт.

Поэтому, некоторые детали и изменяют свое сопротивление, даже если они не предназначены для этого. Это уже свойства материала. И если резистор сделан из проволоки, то при нагреве она расширяется и ее проводимость возрастает. Например, при нагреве на 100 градусов по Цельсию сопротивление металла возрастает на 40%. Поэтому у деталей есть допуск, который измеряется в процентах.

И из-за этого и существуют резисторы с разной рассеиваемой мощностью. Нельзя ставить резистор 0,125 Вт на место 1 Вт. Он начнет греться, трескаться, чернеть. А потом и сгорит. Потому, что не рассчитан на такую мощность.

Фильтры и резисторы

Фильтры могут быть изготовлены с использованием резисторов и конденсаторов. Так называются RC-фильтры.

Например, рассмотрим фильтр нижних частот и фильтр верхних частот.

В схеме фильтра нижних частот конденсатор C1 поглощает высокочастотные токи. Его сопротивление им намного меньше, чем у груза. Отвести нагрузку. Следовательно, можно получить низкую частоту, отделив от нее все высокие составляющие.
В фильтре высоких частот все наоборот. Высокие частоты свободно проходят через C1, а если в сигнале есть низкие частоты, то они проходят через R1.

Такие фильтры бывают разной конструкции. П-образный, Г-образный и др. индуктор или индуктивность могут конкурировать с резистором. У них меньше активное сопротивление, но больше реактивность. Это снижает потери сопротивления.

Термисторы, варисторы и фоторезисторы.

Помимо реостатов и потенциометров, существуют и другие типы резисторов: термисторы, варисторы и фоторезисторы. Это интересно, но термисторы в свою очередь делятся на термисторы и позисторы. Позистор – это термистор, сопротивление которого увеличивается с увеличением температуры окружающей среды. Для термисторов, однако, чем выше температура вокруг них, тем ниже сопротивление. Это свойство именуется ТКС – коэффициент термического сопротивления.

В зависимости от ТКС (отрицательного или положительного) термисторы обозначены на схеме следующим образом:

Следующий особый класс резисторов – варисторы. Они изменяют силу сопротивления в зависимости от приложенного к ним напряжения. Вы можете увидеть, как выглядят варисторы, на изображении ниже

Зная свойства варистора, можно догадаться, что такой резистор защищает электрическую цепь от перенапряжения. На схемах варисторы обозначены следующим образом:

В зависимости от интенсивности освещения резисторы другого типа – фоторезисторы – меняют свое сопротивление

И неважно, какой источник света: искусственный или естественный. Их особенность еще и в том, что в них течет ток как в ту, так и в другую сторону, то есть еще говорят, что фоторезисторы не имеют pn перехода

Фоторезисторы выглядят так:

А на схемах они представлены следующим образом:

Сегодня невозможно изготовить любое электронное устройство, хотя бы функциональное, без резисторов. Их используют везде: от компьютеров до систем безопасности.

Применение резисторов

Делитель напpяжения

Рис. 12 — Делитель напряжения.

Делитель напpяжения, выполненный на pезистоpах, пpименяется в цепях
постоянного и пеpеменного тока пpи необходимости уменьшить выходное напpяжение
за счет гашения части входного напpяжения.

RC-фильтp, интегpиpующая цепь

Рис. 13 — RC-фильтр, интегрирующая цепь

Пpостейший однозвенный RC-фильтp часто используется в цепях фильтpации
питающих напpяжений. Пpиведенная схема RC-цепи в импульсных схемах
используется как интегpиpующая цепь, котоpая пpименяется в цепях электpонного
пpеобpазования импульсных сигналов. Паpаметpы цепи pассчитываются в зависимости
от функционального назначения цепи: в качестве фильтpа или же в качестве
интегpиpующей цепи.

Мостовая схема

Мостовая схема фактически пpедставляет два делителя на pезистоpах,
подключенных к входной цепи: R1, R4 — одно плечо мостовой схемы и R2, R3 —
втоpое плечо мостовой схемы. В качестве выходных клемм мостовой схемы
используются сpедние точки этих двух делителей, как показано на pис. 12 .

Рис. 14 — Мостовая схема.

Мостовые схемы используются в pадиоэлектpонных устpойствах для pазвязки входных
и выходных цепей, то — есть для исключения или, по кpайней меpе, для ослабления
взаимного влияния между входной и выходной цепями устpойства. Часто мостовые
схемы используются в измеpительных устpойствах в качестве узлов, использующих
пpинцип сpавнения измеpяемых величин.

Тpанзистоpный pеостатный усилитель

Рис. 15 — Транзисторный реостатный усилитель сигналов.

Пpостейший pеостатный усилитель на одном тpанзистоpе выполняет задачу
усиления сигналов. В данной схеме резисторы выполняют следующие функции:

• делитель напpяжения в базовой цепи тpанзистоpа R1, R2, котоpый обеспечивает
  выбоp pабочей точки на семействе вольт ампеpных хаpактеpистик тpанзистоpа,
• сопpотивление нагpузки R3 или пpосто нагpузку усилительного каскада,
• цепь автоматического смещения R4C2 (цепь автосмещения)
  автоматически отслеживает положение pабочей точки на семействе вольт-ампеpных
  хаpактеpистик тpанзистоpа пpи его pаботе в динамическом pежиме. Резистоp R4
  часто называют пpосто pезистоpом автосмещения или автосмещением.

Виды резисторов

В радиоэлектронной промышленности используется множество типов резисторов. Давайте разберемся с основными.

Постоянные резисторы

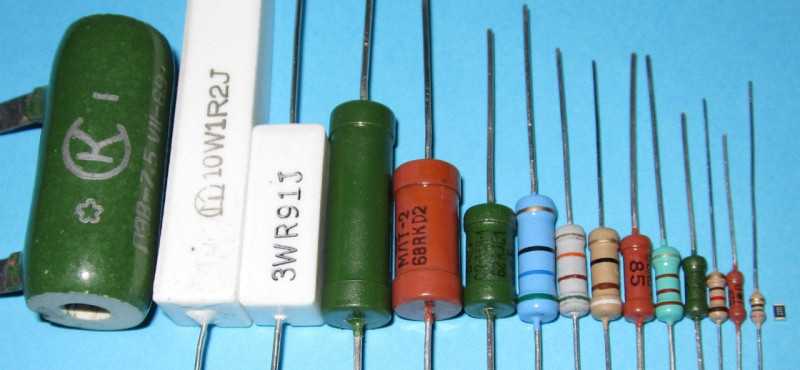

Постоянные резисторы выглядят так:

Слева мы видим большой зеленый резистор, который рассеивает много энергии. Справа находится небольшой SMD-резистор, который рассеивает очень мало энергии, но в то же время отлично выполняет свою функцию. О том, как определить сопротивление резистора, вы можете прочитать в статье с маркировкой резисторов.

Вот как выглядит постоянный резистор в электрических цепях:

Наш отечественный образ резистора изображен в виде прямоугольника (слева), а заморская версия (справа), или как говорят – буржуйская, используется в зарубежных радиосхемах.

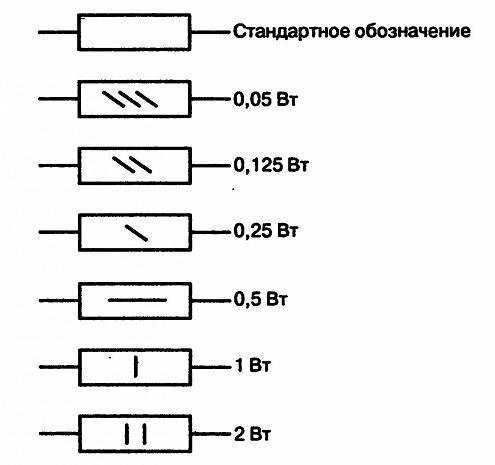

Вот как обозначены мощности на советских резисторах:

Кроме того, мощность обозначена римскими цифрами. V – 5 Вт, X – 10 Вт, L -50 Вт и т.д.

Какие еще типы резисторов есть? Давайте посмотрим на самые распространенные:

20 Вт с кабелями, 20 Вт с монтажными проушинами, 30 Вт со стеклянной эмалью, 5 Вт и 20 Вт с монтажными проушинами

1, 3, 5 ватт керамический; 5,10,25, 50 Вт с кондуктивным теплообменом

углеродная структура 2, 1, 0,5, 0,25, 0,125 Вт; Резисторы SMD типоразмера 2010, 1206, 0805, 0603,0402; SMD резисторная сеть, 6,8,10 контактные резисторные сети для сквозной проводки, резистор в DIP корпусе

Переменные резисторы

Переменные резисторы выглядят так:

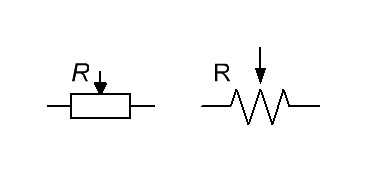

Схемы обозначены следующим образом:

Соответственно отечественная и зарубежная версии.

А вот их распиновка (распиновка):

Переменный резистор, регулирующий напряжение, называется потенциометром, а регулирующий ток – реостатом. Здесь, соответственно, установлен принцип делителя напряжения и делителя тока. Разница между потенциометром и реостатом заключается в схеме подключения самого переменного резистора. В схеме с реостатом в переменном резисторе соединены средний и крайний выводы.

Переменные резисторы, сопротивление которых можно изменить только с помощью отвертки или шестигранного ключа, называются переменными резисторами сдвига. В них есть специальные гнезда для регулировки сопротивления (отмечены красной рамкой):

А так обозначаются отсечные резисторы и схемы их включения в режиме реостата и потенциометра.

Термисторы

Термисторы представляют собой резисторы на основе полупроводников. Их сопротивление сильно зависит от температуры окружающей среды. Есть такой важный параметр термисторов, как ТКС – коэффициент термического сопротивления. Проще говоря, этот коэффициент показывает, насколько изменится сопротивление термистора при изменении температуры окружающей среды.

Этот коэффициент может быть отрицательным или положительным. Если TCS отрицательный, этот термистор называется термистором, а если TCS положительный, этот термистор называется позистором. У термисторов сопротивление уменьшается при повышении температуры окружающей среды. В позисторах при повышении температуры окружающей среды увеличивается и сопротивление.

Поскольку термисторы имеют отрицательный коэффициент (NTC – отрицательный температурный коэффициент), а позисторы – положительный коэффициент (PTC – положительный температурный коэффициент), они будут обозначены на диаграммах соответственно.

Варисторы

Также существует особый класс резисторов, резко меняющих свое сопротивление при повышении напряжения – это варисторы.

Это свойство варисторов широко используется для защиты от перенапряжения в цепи, а также от импульсных перенапряжений. Допустим, у нас есть “сдутое” напряжение. Все это дело «выбило» варистор и сразу же резко изменило сопротивление с обратной стороны. Поскольку сопротивление варистора стало очень маленьким, весь электрический ток немедленно начнет протекать через него, тем самым защищая главную цепь электронного устройства. В этом случае варистор берет на себя всю мощность импульса и чаще всего расплачивается за это своей жизнью, поэтому горит плотно

На схемах варисторы обозначены так:

Фоторезисторы

Фоторезисторы тоже очень популярны. Они меняют свое сопротивление, когда вы проливаете на них свет. Для этих целей можно использовать как солнечный свет, так и искусственный свет, например, от фонарика.

На схемах они обозначены так:

Тензорезисторы

Принцип их действия основан на удлинении тонких печатных проводников. При растяжении они становятся еще тоньше. Это как вытащить кусок жевательной резинки. Чем больше вы ее вынимаете, тем тоньше становится. А как известно, чем тоньше проводник, тем большее сопротивление у него.

На схемах тензодатчик выглядит так:

Ну, как вы уже догадались, тензодатчики используются в электронных весах, а также в различных датчиках, где применяется какое-либо давление или сила.

Переменные резисторы.

Конструктивно, переменные резисторы состоят из токопроводящей поверхности
с двумя омическими контактами,
по сути — открытого плоскостного постоянного резистора, проволочного или угольного, и скользящего
по ней контакта — токосъемника.

Величину электрического сопротивления переменного резистора можно плавно изменять,
от нуля, до номинального значения. Это достигается за счет перемещения скользящего контакта
по токопроводящей поверхности.

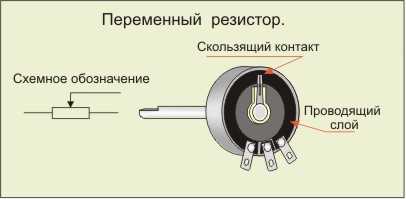

На рисунке ниже, изображен переменный резистор без задней крышки и его схемное обозначение.

Предназначение подстроечных резисторов — точная настройка режимов
работы электронных устройств.
Причем, положение настройки как правило, не изменяется в течении всего
дальнейшего срока эксплуатации устройства.
Поэтому, устройство привода перемещения скользящего контакта приспособлено
для регулирования с помощью отвертки, а к прочности проводящего слоя не
прилагается особых требований.

Регулировочные резисторы предназначенны для регулярного применения — например,
для изменения уровня громкости звуковоспроводящих устройств.
Их механические свойства должны соответствовать особым требованиям —
проводящий слой, по которому скользит токосьемник должен отличаться
особой устойчивостью к механическому воздействию.
Привод для перемещения скользящего контакта снабжается удлиненной
ручкой, для большего удобства в эксплуатации.

С какой стороны считать полоски на резисторе

Сопротивление резистора определяют по первым цветовым кольцам:

1. У элементов с тремя полосами первые два цвета — это цифры, а третий цвет — множитель.
2. У элементов с четырьмя полосами первые два цвета — это цифры, третий цвет — множитель, четвертый цвет — допустимое отклонение сопротивления резистора от его номинального значения.
3. У элементов с пятью полосами первые три цвета — это цифры, четвертый цвет — множитель, пятый цвет — допустимое отклонение сопротивления резистора от его номинального значения.
4. У элементов с шестью полосами первые три цвета — это цифры, четвертый цвет — множитель, пятый цвет — допустимое отклонение сопротивления резистора от его номинального значения, шестой — температурный коэффициент.

Цветная маркировка на резисторах читается слева направо. При этом нужно правильно определить левую сторону. Как правило, первая полоса наноситься ближе к одному из выводов резистора. Если же элемент имеет малый размер и на нем невозможно соблюсти нужные пропорции разграничения маркировки, то отсчет ведется от цветной полосы, которая в сравнении с остальными самая широкая.

Цветовая

Буквенные и цифровые символы сошли на нет, современная маркировка сопротивления является цветной. А, точнее, состоит она из цветных полосок, которые нанесены по окружности корпуса элемента. Таких полосок может быть от трех до шести.

Именно такое обозначение было создано для того, чтобы легче можно было бы считывать номинальные параметры резистора в независимости от места его установки и положения. Хотя надо сказать о том, что огромное разнообразие цветовой маркировки создает трудности в запоминании цвета оформления. Поэтому в интернете есть много онлайн калькуляторов, с помощью которых можно легко определить характеристики резисторов. В них надо просто вставлять цвета, обозначенные полосками. В результате калькулятор выдаст параметр элемента.

Цветовая маркировка делится по количеству полосок:

• три полосы – это обозначение с точностью 20%;
• четыре – это точность в 5% или 10%;
• пять – это точность 0,005%.

Резистор с шестью полосками – это элемент, в маркировку которого добавляется ТКС (температурный коэффициент сопротивления). Давайте рассмотрим каждую позицию по отдельности.

Три полосы

Что обозначает эта цветовая маркировка:

• две первые цветные полосы – это числовое обозначение;
• третья – это количество нулей.

Четыре

Здесь все то же самое. Единственное отличие – это четвертая полоса, которая может быть или золотой, или серебряной. Она обозначает точность, которая соответствует золото – 5%, серебро – 10%.

Приведем пример на основе рисунка, расположенного ниже:

Здесь первый цвет красный, что соответствует цифре «2». Второй фиолетовый – это «7». Третий желтый – это «4». Последняя цветовая маркировка – золотая (точность 5%). В результате получается, что резистор с такой маркировкой имеет сопротивление 270000 Ом или 270 кОм.

Пятиполосное обозначение

Данная цветовая маркировка определяет сопротивление в числовом эквиваленте тремя первыми полосками. Четвертая – это количество нулей за трехзначным числом. Пятая – это точность.

Еще один пример на основе рисунка:

Синий – 6, красный – 2, зеленый – 5, коричневый – 10, золотой – 5%. То есть, этот прибор имеет сопротивление – 6250 Ом или 6,25 кОм.

Шестиполосное обозначение

Здесь все точно так же, как и в предыдущем случае, только добавляется шестая полоса, обозначающая температурный коэффициент сопротивления. Он определяет, как может измениться сопротивление (в миллионных долях), если меняется температурный режим эксплуатации на один градус. Его единица измерения – ppm/ºC. Кстати, аббревиатура «ppm» расшифровывается как «part per million», что в переводе означает «часть на миллион».

Классификация резисторов.

Резисторы, как и некоторые другие элементы электроники, можно разделить по назначению
на две группы.

1. Резисторы общего назначения.
Основная масса выпускаемых в мире радиодеталей — это резисторы общего назначения.
Электронные схемы подавляющего большинства бытовых устройств широкого употребления
(компьютеров, телевизоров, муз.центров и. т. д.), собраны с использованием таких резисторов.
Резисторы одного и того же номинала, имеют разброс сопротивлений. Значение
возможного отклонения от номинала указывается в процентах и называется — точностью.
Резисторы общего назначения изготавливаются с точностью ±20 %, ±10 %, ±5 %.

2. Резисторы специального назначения — применяются в электронных схемах малосерийного и
уникального промышленного оборудования, оборудования для научных лабораторий, в космической и военной областях.
Это высокоомные резисторы, с величиной сопротивления до десятков Гом, высоковольтные —
расcчитанные для работы с напряжениями порядка десятков киловольт, прецизионные — с точностью
номинала до сотых процента.
Высокочастотные резисторы имеют очень малые значения собственной индуктивности и емкости,
применяются для оборудования, работающего на частотах свыше 1 Ггерц.
