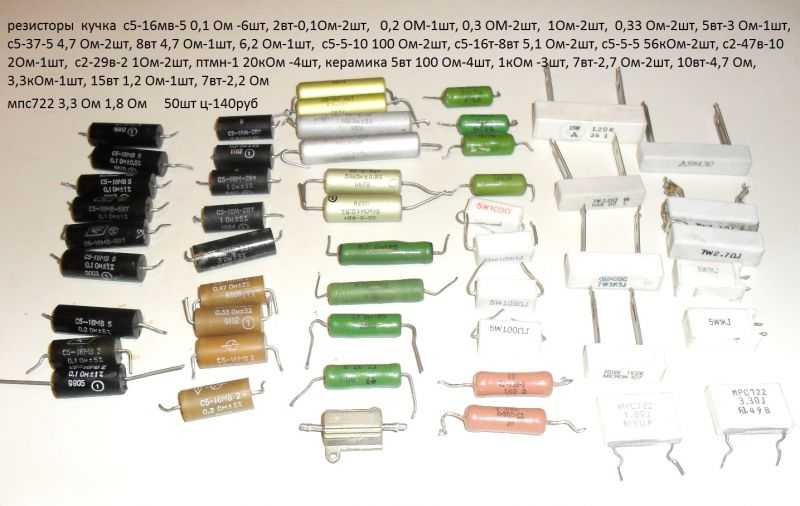

Резистор С5-5-10

Для чего нужна?

Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.

Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.

Цветовая схема маркировки имеет следующие особенности:

  1. Легко читаемая.
  2. Проще наносится.
  3. Может передать всю необходимую информацию о номиналах.
  4. Со временем информация не стирается.

При этом, можно отметить основное различие в данной маркировке:

  1. При точности 20% используется маркировка, содержащая 3 полоски.
  2. Если точность составляет 10% или 5%, то наносится 4 полоски.
  3. Более точные варианты исполнения имеют 5 или 6 полосок.

Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.

Цветовая маркировка

Чтобы определить значение сопротивления резистора с цветовой маркировкой, сначала надо повернуть его таким образом, чтобы его серебряная или золотая полосы находились справа, а группа других полосок — слева. Если же вы не можете найти серебряную или золотую полоску, то надо повернуть резистор таким образом, чтобы группа полосок находилась с левой стороны.

Цвет полоски – закодированная цифра:

  • Черный – 0
  • Коричневый – 1
  • Красный – 2
  • Оранжевый – 3
  • Желтый – 4
  • Зеленый – 5
  • Синий – 6
  • Фиолетовый – 7
  • Серый – 8
  • Белый – 9

Третья полоска имеет другое значение: она указывает количество нулей, которое следует добавить к полученному предыдущему цифровому значению.

Цвет полоски – Количество нулей

  • Черный – Нет нулей —
  • Коричневый – 1 – 0
  • Красный – 2 – 00
  • Оранжевый – 3 – 000
  • Желтый – 4 – 0000
  • Зеленый – 5 – 00000
  • Синий – 6 – 000000
  • Фиолетовый – 7 – 0000000
  • Серый – 8 – 00000000
  • Белый – 9 – 000000000

Следует помнить, что цветовая маркировка является вполне согласующейся и логичной, например, зеленый цвет означает либо величину 5 (для первых двух полосок), либо 5 нулей (для третьей полоски).

Сама последовательность цветов совпадает с последовательностью цветов в радуге (с красного по фиолетовый цвета) (!!!)

Если на резистор нанесена группа из четырех полосок вместо трех, то первые три полоски являются цифрами, а четвертая полоска означает количество нулей. Третья цифровая полоска дает возможность указать сопротивление резистора с более высокой точностью.

Давайте же рассмотрим неизвестный нам резистор.

В основном  на резисторе бывают три, четыре, пять и даже шесть полосок. Первая полоска находится ближе всего к выводу резистора и ее делают шире, чем все другие полоски, но иногда это правило не соблюдается. Для того, чтобы не перелопачивать  справочники по цветовой маркировке резисторов, в интернете можно скачать множество различных программ для определения номинала резистора.

Универсальная таблица цветов

Для детального изучения данной методики можно рассмотреть отечественный ГОСТ 175-72. По действующим правилам, каждому цвету соответствует определенная цифра. Серебристый и золотой – обозначают десятичные части.

С помощью универсальной таблицы выполняют расшифровку цветовых обозначений

На рисунке показан пример специализированной программы. С помощью подобных калькуляторов упрощается определение номинала. Расчет выполняется автоматически. Чтобы узнать значение в цифровой форме, достаточно сделать отметки в соответствии с расцветкой определенного радиокомпонента.

Стандартные ряды номиналов

Чтобы выбирать серийную продукцию без ошибок, следует напомнить о применении специальных обозначений рядов. Для Е12, например, разрешенное отклонение от номинала составляет не более 10% в сторону увеличения/ уменьшения. Стандартные значения (15; 18; 22 и другие) рассчитаны таким образом, чтобы при максимальной погрешности исключить ошибки. Разница между соседними позициями должна быть от 200% или более, по сравнению с установленным допуском.

Погрешности для других рядов «Е» приведены в следующем перечне (%):

  • 192 (0,5);
  • 96 (1);
  • 48 (2);
  • 24 (5);
  • 6 (20).

К сведению. Изделия с минимальным отклонением от номинального значения электрического сопротивления маркируют тремя значащими кольцами (цифрами). Дополнительными полосами обозначают множитель и определенный допуск.

Маркировка SMD резисторов по EIA-96

Четырехзначное обозначение параметров резисторов не является оптимальным методом. Все же для четырех символов места на малогабаритных корпусах недостаточно. Поэтому приборов с точностью 1% для форм-факторов ниже 0805 применяется другая система маркировки, состоящая из двух цифр и буквенного символа. Такое обозначение вводится стандартом EIA-96, согласно которому две цифры означают номинал в омах, а буква – множитель.

Таблица кодов и значений маркировки резисторов

В стандарте EIA-96 нет прямого соответствия между цифрами маркировки и номиналом. Фактическому значению сопротивления сопоставлен код. Чтобы определить значение сопротивления, надо обратиться к таблице:

Таблица 1. Таблица кодов и значений маркировки резисторов по EIA-96.

Так, коду 20 соответствует значение 158 Ом, а коду 69 – 511. Очевидно, что запомнить соответствие кода и номинала очень сложно. Поэтому рекомендуется пользоваться таблицей или онлайн-калькулятором.

Таблица множителей

Таблица множителей меньше, но также неочевидна и сложна для запоминания:

Таблица 2. Таблица значений буквенных множителей в маркировке резисторов по EIA-96.

Это означает, что полный номинал резистора, имеющего маркировку 22А, равен 165×1=165 Ом, а 44B – 280×10=2800 Ом = 2,8 кОм.

Обозначение номинала буквами и цифрами

На сопротивлениях советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветовыми полосами (кольцами). Примером можно рассмотреть резисторы типа МЛТ, на них величина сопротивления указана цифро-буквенным способом. Резисторы до сотни Ом содержат в своей маркировке букву «R», или «Е», или «Ω». Тысячи Ом маркируются буквой «К», миллионы букву М, т.е. по буквам определяют порядок величины. При этом целые единицы от дробных отделяются этими же буквами. Давайте рассмотрим несколько примеров.

На фото сверху вниз:

  • 2К4 = 2,4 кОм или 2400 Ом;
  • 270R = 270 Ом;
  • К27 = 0,27 кОм или 270 Ом.

Маркировка третьего непонятна, возможно он развернут не той стороной. Кроме этого на резисторах от 1 Вт может присутствовать маркировка по мощности. Маркировка довольно удобна и наглядна. Она может незначительно отличаться в зависимости от типа резисторов и года их производства. Также может присутствовать дополнительная буква, которая указывает класс точности.

Импортные сопротивления, в том числе китайские, тоже могут маркироваться буквами. Яркий пример – это керамические резисторы.

В первой части обозначения указано 5W – это мощность резистора равная 5 Вт. 100R – значит, что его сопротивление в 100 Ом. Буква J говорит о допуске отклонений от номинального значения равном 5% в обе стороны. Полная таблица допусков изображена ниже. Класс точности или допустимое отклонение от номинала не всегда существенно влияет на работу схемы, хотя это зависит от их назначения.

Как себя проверить

Если в навыке расшифровки кодов вы пока неуверены, есть два способа проверить сопротивление резистора. Первый — программный, второй — при помощи мультиметра. Второй — более надежный, так как вы видите реальное положение вещей, а заодно и проверяете сопротивление элемента.

Одна из программ по расшифровке кодов резисторов «Резистор 2.2»: цветовая маркировка

Найти программу расшифровки кодов резисторов просто — по запросу выскакивает не один десяток. Они несложные, отличаются только масштабами баз данных. Не в каждой можно найти все варианты кодов, но популярные есть везде. В этих программах сначала выбирается тип кодировки (буквы или полоски), а затем вносятся все данные. То, что вы вводите отображается в специальном окошке — чтобы можно было визуально проверить правильность введенной информации. После ввода данных нажимаете кнопку, программа выдает вам номинал и допуск. Сравниваете с тем, что получилось у вас.

Проверяем сопротивление при помощи мультиметра

Проверить насколько правильно вы по кодировке определили сопротивление резистора можно и при помощи мультиметра. Для этого его выставляем в режим «изменение сопротивлений». Диапазон подбираем в зависимости от того, что насчитали. Один щуп прикладываем к одному выводу, второй — к другому. На экране высвечивается сопротивление. Оно может отличаться от высчитанного. Разница зависит от допуска. Чем больше допуск, тем больше может быть разница. Но в любом случае показания должны быть сравнимы с найденным номиналом. Подробности смотрите в видео.

Маркировка советских резисторов

Первым делом давайте разберемся с советскими резисторами.

Хоть ты что делай, а от советской электроники не убежишь. Поэтому,  немного теории вам не повредит.

Первым взглядом мы должны оценить, какую максимальную мощность может рассеивать резистор. Сверху вниз, внизу на фото, резисторы по мощностям: 2 Ватта, 1 Ватт, 0.5 Ватт, 0.25 Ватт, 0.125 Ватт. На резисторах мощностью 1 и 2 Ватта пишут МЛТ-1 и МЛТ-2 соответственно.

МЛТ – это разновидность самых распространенных советских резисторов, от сокращенных названий Металлопленочный, Лакированный, Теплоустойчивый.  У других же резисторов мощность можно прикинуть по габаритам. Чем больше резистор по габаритам, тем больше мощности он может рассеять в окружающее пространство.

Единицы измерения в МЛТэшках  – Омы –  обозначают как R или E.  Килоомы – буковкой “К”, Мегаомы буковкой “М”. Здесь все просто. Например, 33Е (33 Ома); 33R (33 Ома); 47К (47 кОм); 510К (510 кОм); 1.0М (1 МОм). Есть также фишка такая, что буквы могут опережать цифры, например, K47 означает, что сопротивление равно 470 Ом, M56 – 560 Килоом. А иногда, чтобы не заморачиваться с запятыми, тупо толкают туда буковку, например. 4K3 = 4.3 Килоом, 1М2 – 1.2 Мегаома.

Давайте рассмотрим нашего героя. Смотрим сразу на обозначение. 1К0 или словами ” один ка ноль”. Значит, его сопротивление должно быть 1,0 Килоом.

Что написано на SMD резисторах

Для поверхностного монтажа на печатных платах обычные виды резисторов применят неудобно. Поэтому были разработаны специальные технологии, позволяющие делать их маленькими — длинной и шириной в несколько миллиметров. Это позволяет использовать площадь плат по максимуму. Но на миниатюрных резисторах даже цветовую маркировку нанести сложно. Поэтому для SMD резисторов разработана своя маркировка — цифро-буквенная. Есть три варианта этой маркировки:

  • три цифры;
  • четыре цифры;
  • три цифры и буква.

Для резисторов SMD со средней погрешностью

Первые два варианта маркировки резисторов — три или четыре цифры — применяют для резисторов со средней погрешностью (допустимое отклонение 5-10%). В них первые две или три цифры — это номинал, последняя определяет множитель. Эта цифра, показывает в какую степень надо возвести 10. Для тех у кого нелады с возведением в степень, множитель прописан на рисунке ниже. Можно также сказать, что последняя цифра показывает, сколько нулей в множителе.

Правило расшифровки кодов номиналов SMD сопротивлений

Принцип нахождения номинала похож на цифро-буквенную маркировку советских резисторов. Первые две или три цифры надо умножить на множитель. Чтобы было понятнее, давайте разберем несколько примеров надписей на SMD сопротивлении. Множитель можно брать из таблицы на рисунке выше.

  • 480 — 48 надо умножить на 1, то есть это резистор на 48 Ом;
  • 313 — 31 надо умножить на 1000, получаем 31000 Ом или 31 кОм;
  • 5442 — 544 надо умножить на 100, итого 54400 Ом или 54,4 кОм;
  • 2115 — 211 с множителем 100 000, получаем 21 100 000 Ом или 21,1 МОм.

Но для маркировки низкоомных резисторов SMD — с сопротивлением менее 100 Ом — используют другую систему. Тут надо определиться с положением точки. Вместо точки ставят латинскую букву R. Пример есть на картинке ниже, разобраться несложно.

Маркировка низкоомных SMD резисторов

Если видите на корпусе резистора букву R, это значит, что номинал небольшой — не более 100 Ом. Иногда встречается вариант с буквой K. Этой буквой зашифровывают множитель 10³ или 1000. Этот тип обозначений создан по аналогии, то есть положение буквы обозначает наличие точки.

Из всех примеров разобрать стоит только K47, да еще, может быть 4K7. Остальные понять несложно. Итак, K47. Так как буква стоит перед цифрами, перед ними ставим запятую, а множитель известен — 1000. Так что получаем: 0,47 * 1000 Ом = 470 Ом. Второй пример: 4K7. Так как буква стоит между цифрами, ставим тут запятую, множитель все тот же — 1000. Получаем 4,7 * 1000 = 4700 Ом или 4,7 кОм.

Расшифровка кодов прецизионных резисторов СМД (повышенной точности)

Для резисторов поверхностного монтажа на печатных платах повышенной точности есть своя маркировка. Описана она в стандарте EIA-96. Применяется для изделий с возможными отклонениями по номиналу не более 1% (0,5%, 0,25%). На поверхности резистора стоят две цифры и одна буква (не R и не K), но значение у них другое:

две цифры обозначают код номинала (обратите внимание, не сам номинал, а его код);
буква — множитель.

Находится номинал в несколько шагов. Сначала по таблице находят код (на картинке ниже), по нему определяют номинал. По второй части таблицы находят множитель (выделен красным). Два найденных числа перемножают и получают номинал.

Таблица расшифровки кодов для SMD резисторов повышенной точности

Давайте разберем несколько примеров того, как определить номинал прецизионных резисторов SMD типа.

  • 01С. Код 01 обозначает 100 Ом, буква С — множитель 100. Итого получаем номинал: 100*100 = 10000 Ом или 10 кОм.
  • 30S. По таблице смотрим код 30. Он соответствует цифре 200. Буква S — множитель 0,01. Считаем номинал: 200 * 0,01 = 2 Ом.
  • 11D. Расшифровка кода 11 — 127, под буквой D зашифрован множитель 1000. Итого получаем 127*1000 = 127 000 Ом или 127 кОм.

В общем, принцип понятен. Ищем код, множитель, перемножаем. В общем, ничего особенно сложного. Простая математика. Если с устным счетом «не очень» помочь может калькулятор. Еще вариант — найти программу, которая расшифровывает коды резисторов.

Примеры расшифровки цифробуквенной маркировки SMD резисторов

Для определения параметра резисторов не обязательно запоминать таблицы значений. В Интернете размещено много онлайн-калькуляторов, также доступно к скачиванию множество оффлайн-программ. Но если понять принципы маркировки, возможно определять значения сопротивления и точности, не прибегая к справочникам, после небольшой тренировки это получается с первого взгляда. Для закрепления понимания основ надо разобрать несколько практических примеров.

Резисторы 101, 102, 103, 104

Во всех этих примерах численное значение сопротивления одинаково, и равно 10, но множители в каждом случае отличаются:

  • 101 – 10 Ом надо умножить на 101, то есть на 10, или приписать к значению один 0 — в качестве итога получится 100 Ом;
  • 102 – 10 Ом надо умножить на 102, то есть на 100, или приписать к значению два нуля — получится 1000 Ом (=1 кОм);
  • 103 – 10 Ом надо умножить на 103, то есть на 1000, или приписать к значению три нуля — получится 10000 Ом (=10 кОм);
  • 104 – 10 Ом надо умножить на 104, то есть на 10000, или приписать к значению четыре нуля — получится 100000 Ом (=100 кОм).

Легко запомнить, что для трехсимвольной кодировки последняя цифра 3 обозначает килоомы, а 6 — мегаомы – это дополнительно облегчит визуальное считывание маркировки.

Резисторы 1001, 1002, 2001

Если на корпус электронного компонента нанесено 4 цифры, это означает, что его точность не ниже 1%. А номинал также состоит из мантиссы и множителя, который задается последним символом:

  • 1001 – 100 Ом надо умножить на 101, то есть на 10, что равносильно приписыванию к мантиссе одного нуля — в качестве итога получится 1000 Ом (1 кОм);
  • 1002 – мантисса равна также 100 Ом, но множитель равен 102=100 (надо приписать два нуля), а номинал будет равен 10000 Ом=10 кОм;
  • 2001 – в данном случае 200 Ом надо умножить на 101=10, номинал равен 2000 Ом=2 кОм.

Принципиально считывание этой маркировки не отличается от трехсимвольной.

Резисторы r100, r020, r00, 2r2

Если на резисторе нанесено обозначение с буквой R, её можно сразу мысленно заменить на десятичную запятую:

  • R100 означает «,100» — приписывая перед запятой ноль, получается значение 0,100 Ом = 0,1 Ом (резистор с 1% точностью).
  • R020 – по тому же принципу «,020» превращается в 0,020 Ом=0,02 Ом;
  • R00 означает резистор с нулевым сопротивлением – такие элементы применяются в качестве перемычек на плате (зачастую это технологичнее при производстве);
  • 2R2 – три символа означают точность 2% и ниже, номинал равен 2,2 Ом.

Если значение сопротивления 2%, 5% или 10% элемента меньше 1 Ом, перед буквой R наносят ноль (например, 0R5 будет означать 0,5 Ом).

Резисторы 01b, 01c

Для определения номинала надо обратиться к таблицам мантисс и множителей:

  • 01B — кодом 01 обозначается резистор с «базовым» сопротивлением 100 Ом, множитель B=10, итоговое сопротивление 100х10=1000 Ом=1кОм;
  • 01C – этот вариант отличается от предыдущего только множителем (С эквивалентно 100), а полный номинал равен 100х100=10000 Ом = 10 кОм.

Из приведенных примеров видно, что один и тот же номинал резистора в зависимости от его исполнения может быть маркирован по-разному. Так, сопротивление 1 кОм может иметь кодировку:

  • 102 – для 2-10% ряда;
  • 1001 – для 1% ряда;
  • 01B – для малогабаритных резисторов 1% ряда.

Данная система обозначений применяется на 90+ процентах безвыводных приборов, выпускаемых во всем мире. Но гарантии, что какой-либо изготовитель не применяет свою систему маркировки, нет. Поэтому, в случае сомнений, самый надежный способ – измерить реальное значение сопротивления мультиметром. После небольшой тренировки это не составит сложности. Тот же способ является единственным для SMD-элементов наименьших размеров – на них маркировка не наносится вообще.

Определение номинального значения сопротивления резистора по маркировке цветовыми полосами: онлайн калькулятор

Как расшифровать маркировку конденсатора и узнать его ёмкость?

Маркировка проводов и кабелей и расшифровка марки

Что такое резистор и для чего он нужен?

Что означает степень защиты IP — расшифровка, таблица, примеры использования

Что такое варистор, основные технические параметры, для чего используется

Способы определения сопротивления резистора

При отсутствии буквенно-цифровой маркировки можно воспользоваться одним из следующих способов:

  • Самым простым методом является определение номинала по документации. Наиболее легко это сделать, если деталь приобретается отдельно и имеет сопроводительный документ. Если резистор является частью электрического аппарата, то на общей электрической схеме указываются его характеристики либо непосредственно рядом с ним (правее или ниже), либо внизу в спецификации.
  • Если резистор – отдельная деталь, то его сопротивление можно измерить омметром или мультиметром.
  • Произвести точное распознавание детали, находящейся в составе устройства, можно только после ее выпаивания.

SMD резисторы

SMT технология (от англ. Surface Mount Technology) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов  – SMD резистор.

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.
