Маркировка smd резисторов

Введение

Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали. Они называются «SMD». По-русски это значит «компоненты поверхностного монтажа». Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово «запекают» и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.

Применение чип-компонентов в радиолюбительской практике тоже возможно, даже нужно, так как позволяет уменьшить вес, размер и стоимость готового изделия. Да ещё и сверлить практически не придётся.

Другое важное качество компонентов поверхностного монтажа заключается в том, что благодаря своим малым размерам они вносят меньше паразитных явлений. Дело в том, что любой электронный компонент, даже простой резистор, обладает не только активным сопротивлением, но также паразитными ёмкостью и индуктивностью, которые могут проявится в виде паразитных сигналов или неправильной работы схемы

SMD-компоненты обладают малыми размерами, что помогает снизить паразитную емкость и индуктивность компонента, поэтому улучшается работа схемы с малыми сигналами или на высоких частотах.

Для тех, кто впервые столкнулся с SMD-компонентами естественным является смятение. Как разобраться в их многообразии: где резистор, а где конденсатор или транзистор, каких они бывают размеров, какие корпуса smd-деталей существуют? На все эти вопросы ты найдешь ответы ниже. Читай, пригодится!

Маркировка SMD резисторов.

Для SMD резисторов также существуют разные варианты обозначения номиналов. Итак, давайте разбираться:

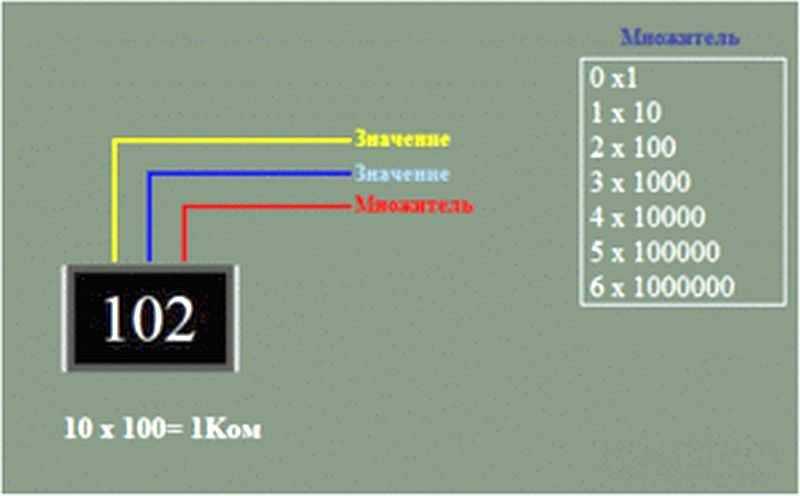

Маркировка тремя цифрами. В данном случае первые две цифры — это величина сопротивления в Омах, а третья цифра — множитель. То есть величину в Омах нужно умножить на десять в соответствующей множителю степени.
Маркировка четырьмя цифрами. Тут все похоже на предыдущий вариант, вот только для обозначения номинала сопротивления в Омах используются первые три цифры, а не две. Четвертая цифра — множитель.
Маркировка резисторов двумя цифрами и символом. В данном случае две цифры определяют сопротивление резистора, но не напрямую, а через специальный код. Ниже я приведу таблицу всех возможных кодов. Если на резисторе указан код «02», то из таблицы мы получаем значение 102 Ома. Но и это не является финальным значением сопротивления ) Нужно еще учесть третий символ, который является множителем. Для этого символа возможны такие варианты: S=10 -2 ; R=10 -1 ; B=10; C=10 2 ; D=10 3 ; E=10 4 ;

В первых двух вариантах маркировки возможно также использование латинской буквы «R» — она ставится для обозначения положения десятичной запятой. По традиции рассмотрим пару примеров:

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Стандартная цветовая маркировка

Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.

Рассмотрим особенности проведения стандартной цветовой маркировки:

Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.

Не все таблицы имеют столбец для расшифровки 6 кольца, что стоит учитывать.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 25,4.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Трехзначный код резисторов со сопротивлением менее 10 Ом

В описанной выше системе минимальное значение сопротивления, которое мы можем кодировать, составляет 10 Ом, что эквивалентно коду «100» (10 + нет нуля).

При значениях сопротивления менее 10 Ом необходимо найти другое решение, потому что вместо добавления нулей мы должны разделить значение первых двух цифр. Чтобы решить проблему, производители используют букву «R», которая эквивалентна запятой.

Например, сопротивление с кодом 4R7 эквивалентно 4,7 Ом, потому что мы заменяем «R» запятой. Если значение сопротивления меньше 1 Ом, мы используем ту же систему, помещая R в качестве первого номера. Например, R22 равно 0,22 Ом. Как вы можете видеть, это довольно легко.

Видео

Впервые столкнувшийся с видом SMD-конденсатора радиолюбитель недоумевает, как же разобраться во всех этих «квадратиках» и «бочонках», если на некоторых вообще отсутствует маркировка, а если и есть таковая, то и не поймешь, что же она обозначает. А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала следует понять, что же представляет собой этот элемент и в чем его задача.

Работает такой компонент следующим образом. На каждую из двух пластинок, расположенных внутри, подаются разноименные заряды (полярность их разнится), которые стремятся один к другому согласно законам физики. Но «проникнуть» на противоположную пластину заряд не может по причине того, что между ними диэлектрическая прокладка, а следовательно, не найдя выхода и не имея возможности «уйти» от близлежащего противоположного полюса, накапливается в конденсаторе до заполнения его емкости.

Основные типоразмеры резисторов smd

Ограниченный размер видимой поверхности объясняет минимальное количество элементов маркировки. Для smd резисторов типоразмеры определяют цифровой комбинацией из 4 (5) символов. Первая половина числа обозначает длину, вторая – ширину. Ранее применяли результат измерения в дюймах с округлением результата. В настоящее время чаще используют метрическую систему (мм), что подразумевает относительно лучшую точность.

Примеры обозначений

Типоразмер	Система (метрическая, дюймовая)	Длина/ширина
		В дюймах	В миллиметрах
0201М	М	0,0079/0,0039	2/1
0805	Д	0,08/0,05	2,032/1,27
2550М	М	0,098/0,197	2,5/5
1020	Д	0,1/0,2	2,54/5,08

Аналогичным образом обозначается типоразмер конденсатора, светодиода, сборки из нескольких резисторов. Как правило, толщину не указывают. Этот размер и другие параметры изделия приведены в сопроводительной документации.

Сравнительно крупные изделия можно измерить обычной линейкой. Далее пользуются справочными данными, чтобы определить соответствующий типоразмер. Однако по мере уменьшения решить задачу с применением подручных средств значительно сложнее. Приходится применять микрометр, лупу или специализированную увеличительную технику.

К сведению. Маркировка с указанием типоразмера на корпус SMD резистора не наносится.

С целью экономии пространства на печатной плате отдельные модели резисторов (сборок) создают с контактными выводами на нижней или верхней площадке. Такое решение обеспечивает соединение с электрической цепью непосредственно в точке монтажа. Второй контакт подключают отдельным проводником к определенному участку схемы.

Перечислить все типоразмеры в рамках одной публикации невозможно. Профильные предприятия выпускают разнообразные модификации. В некоторых ситуациях – создают уникальные изделия по специальному техническому заданию заказчика. Применяют «обычную» прямоугольную и круглую форму поперечного сечения (серия MELF).

Электрическое сопротивление не определяется размерами чипа. Выпускают изделия по серийному ряду номиналов от нулевого значения (перемычки) до нескольких МОм.

Миниатюрная площадка пригодна для обозначения электрического сопротивления по стандартной маркировке (3-4 символа):

первые цифры – базовый номинал для расчета;
последняя – количество нулей;
R – разделительная запятая.

Примеры:

202 – 20*100 = 2 кОм;
4401 – 440*10 = 4,4 кОм;
4R42 – 4,4*100 = 440 Ом.

Также используют маркировку по стандарту EIA. Цифровой код соответствует определенному номиналу. Латинской буквой обозначают множитель. Такой способ применяют при изготовлении прецизионных изделий с допустимым отклонением не более 1%.

Параметры, которые можно узнать из подробного описания (пример для SMDрезистора типоразмер 0402):

Длина х ширина – 0,1 х 0,5 мм;
Толщина – 0,35 мм;
Электрическое сопротивление (диапазон) – от 1 Ом до 3 МОм;
Точность номинала – 1% (5%) для категории F (L);
Мощность – 0,062 Вт;
Рабочее (максимальное) напряжение – 50 (100) V;
Температурный диапазон в процессе эксплуатации – от -55°C до 125°C.

Типовые размеры чип резисторов определяют мощность рассеивания, на которую рассчитан соответствующий элемент. Для уточнения этого важнейшего параметра применяют рассмотренные выше способы измерения габаритов. После этого уточняют допустимую мощность по справочной таблице (типоразмер – Вт):

0201 – 0,05;
0805 – 0,125 или 0,25;
1210 – 0,5;
2512 – 1 или 1,5 или 2;
1218 – 1.

В перечне показано, что некоторые резисторы выпускают в разных вариантах исполнения. Рекомендуется уточнять допустимую мощность, чтобы исключить чрезмерную токовую нагрузку и повреждение элемента тепловым нагревом. При выборе делают определенный технологический запас по этому параметру.

При работе с высокочастотными (импульсными) сигналами нужно учитывать влияние реактивных составляющих конструкции.

Разновидности маркировки smd резисторов

Важной характеристикой резисторов считается типоразмер. Простыми словами говоря, это величина, длина и ширина корпуса

Именно учитывая эти элементы, удается подобрать соответствующие разводке платы.

Справка! Все размеры смд резисторов в документации указываются при помощи специальных цифр и букв. Первые цифры могут указывать именно на размеры, которые подаются в миллиметрах, вторая пара символов – ширина, тоже в миллиметрах.

Рассмотрим, некоторые типовые размеры резисторов и их расшифровку по цифрам:

SMD-резисторы 0201: длина =0,6 мм, ширина =0,3 мм, высота =0,23 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,05 Вт, напряжение максимум 50 В.
SMD-резисторы0402: длина =1,0 мм, ширина =0,5 мм, высота =0,35 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,05 Вт, напряжение максимум 100 В.
SMD-резисторы 0603: длина =1,6 мм, ширина =0,8 мм, высота =0,45 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,01 Вт, напряжение максимум 100 В.
SMD-резисторы 0805: длина =2,0 мм, ширина =1,2 мм, высота =0,4 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,125 Вт, напряжение максимум 200 В.
SMD-резисторы 1206: длина =3,2 мм, ширина =1,6 мм, высота =0,5 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,25 Вт, напряжение максимум 400 В.
SMD-резисторы 2021: длина =5,0 мм, ширина =2,5 мм, высота =0,55 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,75 Вт, напряжение максимум 200 В.
SMD-резисторы 2512: длина =6,35 мм, ширина =3,2 мм, высота =0,55 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 1 Вт, напряжение максимум 400В.

Из этого следует, что если увеличивается маркировка чип резисторов, то повышается и номинальная рассеиваемая мощность.

Цветовая маркировка

Чтобы определить значение сопротивления резистора с цветовой маркировкой, сначала надо повернуть его таким образом, чтобы его серебряная или золотая полосы находились справа, а группа других полосок — слева. Если же вы не можете найти серебряную или золотую полоску, то надо повернуть резистор таким образом, чтобы группа полосок находилась с левой стороны.

Цвет полоски – закодированная цифра: Черный – 0 Коричневый – 1 Красный – 2 Оранжевый – 3 Желтый – 4 Зеленый – 5 Синий – 6 Фиолетовый – 7 Серый – 8 Белый – 9

Третья полоска имеет другое значение: она указывает количество нулей, которое следует добавить к полученному предыдущему цифровому значению.

Цвет полоски – Количество нулей Черный – Нет нулей — Коричневый – 1 – 0 Красный – 2 – 00 Оранжевый – 3 – 000 Желтый – 4 – 0000 Зеленый – 5 – 00000 Синий – 6 – 000000 Фиолетовый – 7 – 0000000 Серый – 8 – 00000000 Белый – 9 – 000000000

Следует помнить, что цветовая маркировка является вполне согласующейся и логичной, например, зеленый цвет означает либо величину 5 (для первых двух полосок), либо 5 нулей (для третьей полоски).

Сама последовательность цветов совпадает с последовательностью цветов в радуге (с красного по фиолетовый цвета) (!!!)

Если на резистор нанесена группа из четырех полосок вместо трех, то первые три полоски являются цифрами, а четвертая полоска означает количество нулей. Третья цифровая полоска дает возможность указать сопротивление резистора с более высокой точностью.

Давайте же рассмотрим неизвестный нам резистор.

Калькулятор обозначений SMD резисторов

Удобный калькулятор для отображения номинала резисторов в SMD корпусе.

Долго искал на просторах такой Калькулятор обозначений SMD резисторов. Как выяснилось, никто не работает под HTTPS. Пришлось сделать самому. Как сделать калькулятор для своего сайта расскажу в статье позже.

Код	Знач.	Код	Знач.	Код	Знач.	Код	Знач.
R10	0.1 Ом	1R0	1 Ом	100	10 Ом	101	100 Ом
R11	0.11 Ом	1R1	1.1 Ом	110	11 Ом	111	110 Ом
R12	0.12 Ом	1R2	1.2 Ом	120	12 Ом	121	120 Ом
R13	0.13 Ом	1R3	1.3 Ом	130	13 Ом	131	130 Ом
R15	0.15 Ом	1R5	1.5 Ом	150	15 Ом	151	150 Ом
R16	0.16 Ом	1R6	1.6 Ом	160	16 Ом	161	160 Ом
R18	0.18 Ом	1R8	1.8 Ом	180	18 Ом	181	180 Ом
R20	0.2 Ом	2R0	2 Ом	200	20 Ом	201	200 Ом
R22	0.22 Ом	2R2	2.2 Ом	220	22 Ом	221	220 Ом
R24	0.24 Ом	2R4	2.4 Ом	240	24 Ом	241	240 Ом
R27	0.27 Ом	2R7	2.7 Ом	270	27 Ом	271	270 Ом
R30	0.3 Ом	3R0	3 Ом	300	30 Ом	301	300 Ом
R33	0.33 Ом	3R3	3.3 Ом	330	33 Ом	331	330 Ом
R36	0.36 Ом	3R6	3.6 Ом	360	36 Ом	361	360 Ом
R39	0.39 Ом	3R9	3.9 Ом	390	39 Ом	391	390 Ом
R43	0.43 Ом	4R3	4.3 Ом	430	43 Ом	431	430 Ом
R47	0.47 Ом	4R7	4.7 Ом	470	47 Ом	471	470 Ом
R51	0.51 Ом	5R1	5.1 Ом	510	51 Ом	511	510 Ом
R56	0.56 Ом	5R6	5.6 Ом	560	56 Ом	561	560 Ом
R62	0.62 Ом	6R2	6.2 Ом	620	62 Ом	621	620 Ом
R68	0.68 Ом	6R8	6.8 Ом	680	68 Ом	681	680 Ом
R75	0.75 Ом	7R5	7.5 Ом	750	75 Ом	751	750 Ом
R82	0.82 Ом	8R2	8.2 Ом	820	82 Ом	821	820 Ом
R91	0.91 Ом	9R1	9.1 Ом	910	91 Ом	911	910 Ом
102	1 кОм	103	10 кОм	104	100 кОм	105	1 мОм
112	1.1 кОм	113	11 кОм	114	110 кОм	115	1.1 мОм
122	1.2 кОм	123	12 кОм	124	120 кОм	125	1.2 мОм
132	1.3 кОм	133	13 кОм	134	130 кОм	135	1.3 мОм
152	1.5 кОм	153	15 кОм	154	150 кОм	155	1.5 мОм
162	1.6 кОм	163	16 кОм	164	160 кОм	165	1.6 мОм
182	1.8 кОм	183	18 кОм	184	180 кОм	185	1.8 мОм
202	2 кОм	203	20 кОм	204	200 кОм	205	2 мОм
222	2.2 кОм	223	22 кОм	224	220 кОм	225	2.2 мОм
242	2.4 кОм	243	24 кОм	244	240 кОм	245	2.4 мОм
272	2.7 кОм	273	27 кОм	274	270 кОм	275	2.7 мОм
302	3 кОм	303	30 кОм	304	300 кОм	305	3 мОм
332	3.3 кОм	333	33 кОм	334	330 кОм	335	3.3 мОм
362	3.6 кОм	363	36 кОм	364	360 кОм	365	3.6 мОм
392	3.9 кОм	393	39 кОм	394	390 кОм	395	3.9 мОм
432	4.3 кОм	433	43 кОм	434	430 кОм	435	4.3 мОм
472	4.7 кОм	473	47 кОм	474	470 кОм	475	4.7 мОм
512	5.1 кОм	513	51 кОм	514	510 кОм	515	5.1 мОм
562	5.6 кОм	563	56 кОм	564	560 кОм	565	5.6 мОм
622	6.2 кОм	623	62 кОм	624	620 кОм	625	6.2 мОм
682	6.8 кОм	683	68 кОм	684	680 кОм	685	6.8 мОм
752	7.5 кОм	753	75 кОм	754	750 кОм	755	7.5 мОм
822	8.2 кОм	823	82 кОм	824	820 кОм	815	8.2 мОм
912	9.1 кОм	913	91 кОм	914	910 кОм	915	9.1 мОм

Калькулятор обозначений SMD резисторов

Миниатюрные сопротивления

Электронные схемы в последнее время становятся все более совершенными. Улучшаются параметры, увеличивается быстродействие, уменьшается масса и сокращаются габариты приборов на электронных схемах. Это происходит благодаря миниатюризации радиоэлементов, входящих в платы.

Сейчас созданы стандартные ряды микрорезисторов, называемые smd резисторами, которыми комплектуются различные устройства. Название smd происходит от аббревиатуры surface mount devise — прибор, монтируемый на поверхность. Также распространено название чип-элементы, которые монтируются прямо на плату и не имеют выводов для припоя.

Размеры смд резисторов необычайно малы. Самые маленькие из них в длину не превышают половины миллиметра, при этом их номинал может быть более мегаома. Наименьшие по размеру используются в переносных гаджетах: смартфонах, планшетах, mp 3-плеерах. Стандартный ряд типоразмеров smd элементов:

0,4 мм x 0,2 мм, 0,6 мм x 0,3 мм — мельчайшие (для переносных устройств);
1,0 мм x 0,5 мм, 1,6 мм x 0,8 мм, 2,0 мм x 1,25 мм — наиболее популярные в индустрии электронных компонентов;
3,2 мм x 1,6 мм, 4,6 мм x 3,0 мм — повышенной мощности и для особых случаев.

Типоразмеры SMD резисторов

Размеры SMD резисторов и их мощность

Что собой представляет маркировка smd резисторов

Резисторы smd – это постоянные детали, которые необходимы для поверхностного монтажа на плату. Если сравнивать smd резисторы и металлопленочные резисторы, то первые будут в несколько раз меньше, но есть и такие которые имеют большие размеры, именно поэтому существует маркировка smd резисторов. По форме они также отличаются, есть квадратные, прямоугольные и круглые и даже овальные. Внимательно изучая смд резистор маркировку, можно отметить, что маркировка бывает цифровая или буквенная.

Главным отличием смд резисторов является наличие небольших контактов, которые вставляются в печатную плату. Рассмотрим, для чего нужна маркировка резисторов.

Для чего нужна маркировка резисторов

Учитывая тот факт, что смд резисторы имеют небольшой размер, на них нельзя нанести цветовую маркировку, поэтому производителями был разработан иной способ маркировки. Как правило, обозначение smd резисторов содержат три или четыре цифры, могут присутствовать буквы.

Цифровая маркировка резисторов необходима для того, чтобы указывать на численное значение сопротивления резистора, последняя цифра является множителем. Она же может указывать на степень, которую надо возвести 10, чтобы получить окончательный результат. Например, определить сопротивление можно таким образом: 450 = 45 х 10равно 45 Ом.
Если маркировка имеет вид EIA-96, то это означает, что резисторы высокой точности. Этот стандарт предназначается для резисторов, которые имеют небольшое сопротивление в 1%. Такая система маркировки имеет три элемента: 2 цифры, которые указывают на код номинала, а буквы являются множителем. Цифры – это код, которое дает число сопротивления. Например, код 04 может указывать на 107 Ом.

Для удобного расчета применяется калькулятор, который поможет быстро найти величину сопротивления. Для расчета надо ввести код, который есть на компоненте и сопротивление сразу отобразиться внизу. Такой калькулятор подходит не только для стандарта. Чтобы более точно проверить сопротивление, лучше всего для расчета применять мультиметр. Какой лучше мультиметр выбрать, читайте здесь.

Какие характеристики показывает

Самой главной характеристикой деталей является величина номинального сопротивления, допуск на величину и коэффициент температуры. С любой из этих характеристик связана мощность smd резисторов и сопротивление между ним и окружающей температурой. В некоторых областях учитываются даже шумовые характеристики.

Чтобы подробно разобраться в этом вопросе, надо внимательно изучить все характеристики:

Величина номинального сопротивления. Допуск на величину номинального сопротивления задается в процентах. Такое значение указывает на сопротивление резистора при внешних воздействиях на него.
Температура. Как правило, естественной температурой считается +20°С и должно быть нормальное атмосферное давление. СМД резисторы выпускаются с допуском на номинальное сопротивление в пределах от ±0.05% до ±5%.
Точность. Самыми точными резисторами можно считать те, которые высчитываются по формуле ТКС=DR/(R*DТ). DR означает изменение сопротивления при перемене температуры на величину DТ, R – номинальное значение сопротивления.

Если компоненты можно просчитать по этой формуле, то это означает, что они обладают наивысшей точностью.

Трехзначная нумерация резисторов с допуском 1%

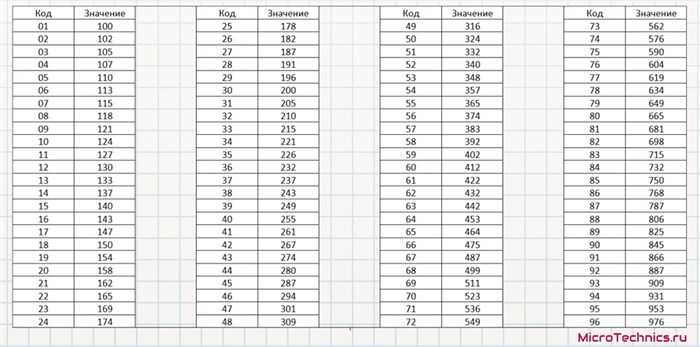

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием трехзначной нумерации. Первые два символа – цифры, указывающие значение сопротивления в Омах, взятые из нижеприведенной таблицы. Последний символ — буква, указывающая значение множителя: S=0.1; R=1; B=10; C=100; D=1000; E=10000; F=100000. Например, маркировка 28C означает, что резистор имеет номинал 191×100 Ом = 19.1 КОм.

Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	25	178	49	316	73	562
02	102	26	182	50	326	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Конструктивные особенности резисторов SMD

Цветовая маркировка резисторов

Изготовление чип-резистора представляет собой результат производства по плёночной технологии. Слой резистивного покрытия в виде плёнки различной толщины наносится на подложку. Такая подложка осуществляет:

обеспечение изоляции;
отвод тепла.

Она же является основанием. Сопротивление такого чипа напрямую зависит от материала и толщины плёночного покрытия. Сложность работы с толщиной выделило два вида технологии изготовления чип-резисторов:

Thick Film – толстоплёночные (70-10 мкм);
Thin Film – тонкоплёночные (до 50 нм).

Первые порой именуют керметными, из-за метало-оксидного состава порошков. Порошок в виде пасты наносится на основу, используется трафаретная печать. После чего выполняют вжигание в печи, доводя температуру до 9000 С.

Вторые изготавливают при помощи ионного вакуумного напыления сплава никеля с нихромом. Так достигается точность сопротивления с допуском 0,01% в обе стороны.

Оба типа в итоге подгоняют к заданным значениям сопротивления при помощи лазерного тримминга (обрезания).

Внешне различить, к какому виду принадлежит резистор, трудно. Технология Thick Film Chip Resistors несколько проще, потому такие элементы дешевле.

Устройство резистора smd

Пассивный двухполюсник, обладающий определённым сопротивлением, имеет различную форму. Бывают следующие геометрические разновидности:

прямоугольник;
квадрат;
овальные очертания (заниженный по высоте профиль).

Если говорить о стандартном типоразмере подобных компонентов схемы, то преимущественно используется стандарт JEDEC. Типоразмер имеет определённый код, информирующий о размерах в длину H и ширину W.

Цветовая маркировка

Сама последовательность цветов совпадает с последовательностью цветов в радуге (с красного по фиолетовый цвета)

Давайте же рассмотрим неизвестный нам резистор.

В основном на резисторе бывают три, четыре, пять и даже шесть полосок. Первая полоска находится ближе всего к выводу резистора и ее делают шире, чем все другие полоски, но иногда это правило не соблюдается. Для того, чтобы не перелопачивать справочники по цветовой маркировке резисторов, в интернете можно скачать множество различных программ для определения номинала резистора.

Таблица кодировок планарных SMD деталей

Указаны первые 2 символа чип-элемента. Нажав на них вы попадёте на страницу с другой таблицей, где приводятся различные варианты остальных символов с кратким обозначением функций и параметров для каждого.
