Системный блок ПК – разбор и поиск ценных роадиодеталей
Теперь посмотрим, что интересного, с точки зрения вторичного сырья, содержит системный блок компьютера. Здесь главной ценностью являются не детали, а сами платы, в первую очередь материнская. С неё нужно снять все крупные металлические детали, главным образом алюминиевые радиаторы, элементы питания и крепления.
Стоимость процессоров сильно варьируется от их разновидности. Самые дешевые, с металлической крышечкой без ног, стоят 300 рублей, а самые дорогие, керамические, с желтыми выводами – до 6000 рублей за килограмм.
50 рублей за килограмм
А вот цена на процессорную карту и платы памяти, если у них желтые канты, намного интереснее – 800 – 1000 руб/кг, сюда же следует отнести всю компьютерную периферию, если на платах есть желтые ламели. Память с белыми кантами ценится значительно дешевле – 300-400 руб./кг.
Платы с желтыми ламелями
Конечно, в этой статье дано далеко не полное описание того, что можно найти в бытовой технике, только то, что гарантированно принимают везде и что не требует каких-то особых инструментов или навыков, как например извлечение лигатуры из разъёмов. Но направление указано. Тем, кому это интересно не составит никакого труда продолжать разбираться “по ходу”.
Хотелось бы сделать несколько предостережений:
- Не продавайте радиодетали скупщикам на барахолках и радиорынках, почти наверняка вас обманут.
- Отправляйте детали почтой только проверенным, солидным фирмам. Почитайте о них отзывы, только не на сайтах этих же фирм, а на профильных форумах.
- Перед отправкой посмотрите на сайте фирмы, как подготовить детали к отправке, как сформировать посылку, почитайте каталог.
- Тем, кто хочет заняться аффинажем самостоятельно, следует помнить, что занятие это не только вредное для здоровья, но и уголовно наказуемое.

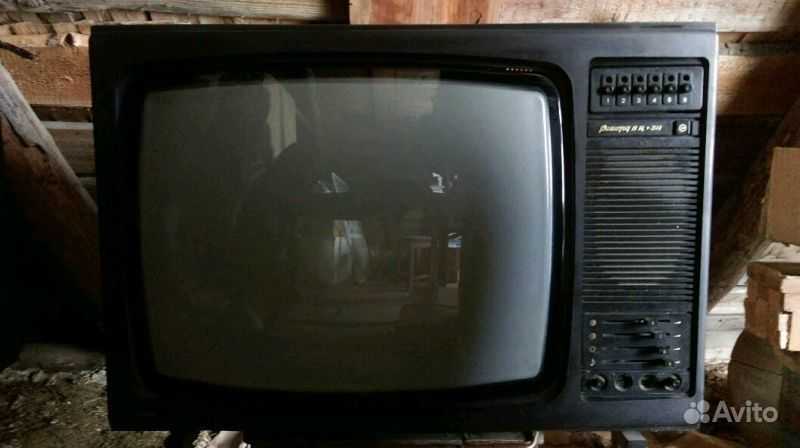

Телевизор Рекорд 311
Все платы у телевизора, в данном случае это “Рекорд-311”, крепятся на металлической рамке. Выглядит это вот так:
внутри телевизора

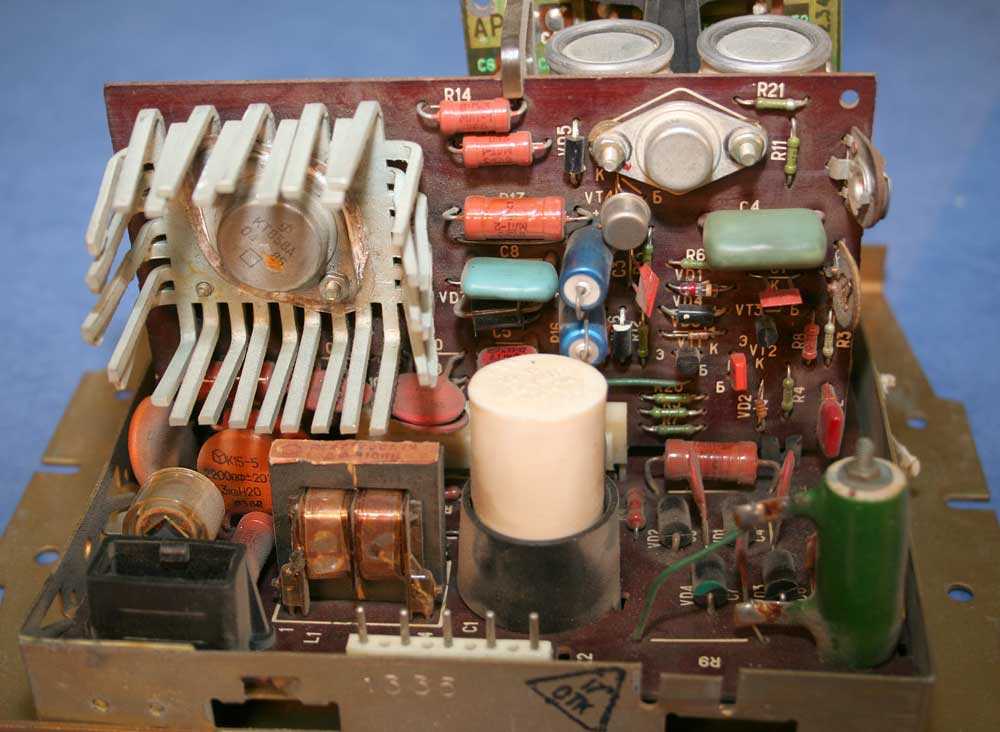

Платы телевизора рекорд 311
Наша задача – извлечь все ценные радиодетали и подготовить к сдаче сами платы. Стоимость по которой принимают платы от бытовой электроники, колеблется в зависимости от региона. В среднем это 40-60 рублей за килограмм. По правилам, на плате не должно быть металлических и пластиковых элементов, а также деталей размер которых больше трёх сантиметров. Поэтому кроме деталей имеющих ценность, необходимо удалить и всё лишнее.
После 30-40 минут работы получается несколько кучек. В первой – чёрный и цветной металл или элементы с содержанием цветных металлов – меди и алюминия.
Цветной металл с ТВ
В третью мы собираем очищенные, подготовленные к сдаче платы. Выглядеть они должны вот так:
Платы от телевизора рекорд
И наконец, четвёртая, самая интересная кучка – это радиодетали, содержащие в себе драгоценные или редкоземельные металлы.
Неотсортированные радиодетали
Давайте разберемся подробнее что и как называется, какие имеет маркировки, сколько стоит и почему. Начнём с наименее ценного:
Отсортированная куча деталей – смотри ниже по номерам позиций
1. Конденсатор керамический К10-7, в простонародье “флажок”, сюда же относят все похожие дисковые красного цвета, разных размеров.
Это серебросодержащие детали. Кто-то собирает их как своеобразное накопление на старость, другие, предпочитая не тратить время, оставляют их на платах. Цена невысока, порядка 250 рублей за килограмм, да и берут не везде.
Также содержат серебро такие распространённые конденсаторы как МЛТ и трубчатые керамические конденсаторы. Здесь цена не поднимается выше 150 рублей за килограмм, поэтому если размер этих деталей не превышает трех сантиметров, их можно смело оставлять на плате.
3. Транзистор КТ315. Золотосодержащий. Произведенные в советский период стоят порядка 600 руб./кг.
4. Транзистор КТ814-817. Позолота содержится на двух боковых ножках и центральной металлической пластинке под пластмассой. Скупается как в целом виде на вес, так и очищенные – поштучно, цена соответственно 2500 – 2700 руб./кг. или 4-5 руб./шт.
Транзистор КТ814-817 с позолотой
5. Светодиоды. Позолочены выводы внутри корпуса. Покупаются целиком, поштучно. Цена – 1 руб./шт.
6. Транзисторы КТ201,203, 2Т203, КП201 и похожие
Маркировка может быть различной, внимание следует обращать на схожесть формы и размера, а также наличие видимой позолоты. С желтым донышком и ногами принимаются по 12 руб./шт., белые по 10 руб./шт
7. Микросхемы (см. выше фото микросхемы на весах). Для описания всех видов и маркировок понадобится целая книга, но в бытовой технике чаще встречаются обычные пластмассовые и керамические. Чтобы не забивать голову номерами всех интересных серий, можно определять нужные визуальным осмотром.
Если на ножках нет видимой позолоты, микросхему надо аккуратно раскусить бокорезами пополам. Если внутри нет желтого цвета, то эту деталь можно смело выбрасывать.
Пластмассовые микросхемы покупают за 3000 – 3500 р/кг., исключение составляет пластмассовая 565-я серия, она на 2000 рублей дороже – 5000-5500 р/кг.
8. Ниобиевые конденсаторы. Внутри содержится цилиндрик из металла – ниобия, его стоимость на приёмке – 450 руб./кг.
Зеленые конденсаторы КМ – столько их выходит с телевизора Рекорд 311
Радиола Рекорд -311
Рейтинг: 5 / 5
- Подробности
- Категория: Ламповые ретро
- Опубликовано: 20.05.2018 08:08
- Просмотров: 6510
Радиола «Рекорд — 311» выпускалась в 70-х годах прошлого века. Несмотря на торжество транзисторов в портативной технике, стационарная еще была в основном ламповой. Радиола «Рекорд — 311» состоит из всеволнового радиоприемника и трехскоростного электропроигрывателя виниловых дисков, на основе электропроигрывающего устройства II-ЭПУ-40. Приемник работает в диапазонах : ДВ (150-408 кГц), СВ (525-1605 кГц), КВ1 (3,695-7,5 МГц), КВ2 (9,35-12,1 МГц) и УКВ (65,8-73 МГц). На длинных и средних волнах чувствительность около 200 мкВ, на коротких — 300 мкВ, на ультракоротких 30 мкВ. Диапазон воспроизводимых частот в АМ-диапазонах 125-3550 Гц, в УКВ и при воспроизведении грамзаписи — 125-7100 Гц. Номинальная выходная мощность 0,5 Вт Аппарат монофонический, работает на акустическую систему из двух включенных параллельно динамиков 1ГД-28, один из которых расположен на передней, а другой на боковой панели корпуса. Напряжение питания 220 или 127 В, мощность потребления 75 Вт.
Корпус радиолы выполнен из фанеры, облицованной под ценные породы дерева. Скреплен по углам на брусках, шурупах и клею. Передняя панель и решетка динамика пластмассовые, шкала — из окрашенного стекла. Индикатора точной настройки нет. Шкала линейная, горизонтальная, подсвечивается двумя лампочками. Сверху корпуса, левее расположена крышка, поднимающаяся вверх и отрывающая доступ к электропроигрывателю. Шкала и органы управления — на передней панели, правее от фронтального динамика. Верньерное устройство веревочно-роликовое. Задняя стенка корпуса картонная с вентиляционными отверстиями. Габариты — 673 х 320 х 238 мм, вес 13 кг. Переключатель диапазонов шестиклавишный. Пять клавишей приводят в движение контактные планки, которые, перемещаясь относительно неподвижных контактов, выполняют переключения. Клавиша «ДВ» не связана с собственно переключателем, при её нажатии «выскакивают» остальные клавиши. Поэтому диапазон «ДВ» включается когда все клавиши отжаты или когда нажата «ДВ». Для воспроизведения грамзаписи нужно нажать клавишу «ЗС». Есть вход для подачи сигнала от магнитофонной приставки. Для его включения нужно одновременно нажать клавиши «ЗС» и«СВ». Схема радиолы выполнена на пяти пальчиковых лампах. AM приемник и усилитель НЧ выполнен на четырех лампах. Преобразователь частоты и гетеродин — на триод-пентоде 6Ц1П, усилитель промежуточной частоты на пентоде 6К4П, детектор AM и предварительный УНЧ на двойном триоде 6Н2П, выходной каскад УНЧ — на 6П14П. Преобразователь частоты УКВ диапазона выполнен в виде отдельного УКВ-блока, в собственном экранированном корпусе, на лампе 6НЗП. Настройка по УКВ диапазону при помощи вариометра на двух катушках с перемещающимися латунными сердечниками. Вариометр внутри собранного УКВ-блока, а сбоку торчит шкив для привода винтового механизма перемещения сердечников катушек. Для настройки на AM диапазонах работает сдвоенный переменный конденсатор с воздушным диэлектриком. В результате, кинематическая схема верньерного устройства (привода шкалы), выполненная на шкивах, пружинах и веревках получилась довольно сложной, и одной из частых неисправностей было соскакивание веревочки со шкива или её обрыв. Проложить новую веревочку как надо редко удавалось с первого раза. Промежуточная частота на УКВ — диапазоне 6,5 МГц, для усиления ПЧ AM и ЧМ используется один и тот же усилитель ПЧ. В режиме AM УПЧ состоит только из одной лампы 6К4П, а на ЧМ роль первого каскада УПЧ выполняет пентод преобразователя частоты AM — 6Ц1П. Частотный детектор — диодный. Автоподстройки частоты гетеродина нет. Выход УНЧ — трансформаторный, с ООС со вторичной обмотки трансформатора. В цепи этой ООС включен регулятор тембра по ВЧ. Питание от трансформатора с анодной и накаль-ной обмотками. Было выпущено еще несколько моделей радиол «Рекорд», практически по одной и той же схеме, но в разном дизайнерском исполнении и с разными раскладками КВ-диапазона. Последняя модель, — «Рекорд 354» (с обзорным КВ-диапазоном) выпускалась до середины 80-х годов, и была снята с производства как раз с началом «перестройки».
Оставлять комментарии могут только зарегистрированные пользователи
Подведём итог – сколько денег получим
Телевизор попался по деталям бедный, но тут как повезёт. Просуммировав все наши кучки, взвесив и посчитав детали, прибавив сюда медь со шнуров питания, петли размагничивания и кинескопа, а также медь с проводов и весь чермет, получаем от 700 до 1000 рублей.
Цена сильно зависит от региона и удалённости от крупных городов. Большую часть дохода получаем от системного блока, телевизор “выручил” в основном, за счёт цветных металлов. Много это или мало? Наверное для кого как. Надо учесть, что сама разборка заняла час – полтора, но нужно ещё затратить время на очистку проводов, разматывание медных катушек и собственно сдачу в пункты приёма.
Какие из всего вышесказанного можно сделать выводы? Заработать на бытовой электронике можно. Конечно, чтобы это был именно заработок – нужны объёмы. Стоит ли разбирать свой единственный старый телевизор, каждый решает сам, но вы убедились, что электронный лом – это не просто мусор и он стоит денег. По крайней мере вышедшие из строя старые вещи можно продать людям занимающимся разбором профессионально. А получить даже несколько сотен рублей за вещь, которую вам самим пришлось бы тащить до мусорки, тоже не плохо.
Только не жадничайте, обычно 40-50% от выхода – это нормально. Как прикинуть реальную стоимость приборов вы теперь представляете и подав бесплатное объявление о продаже на запчасти, вскоре сможете очистить дом от ненужного, да ещё чужими руками и за деньги.
