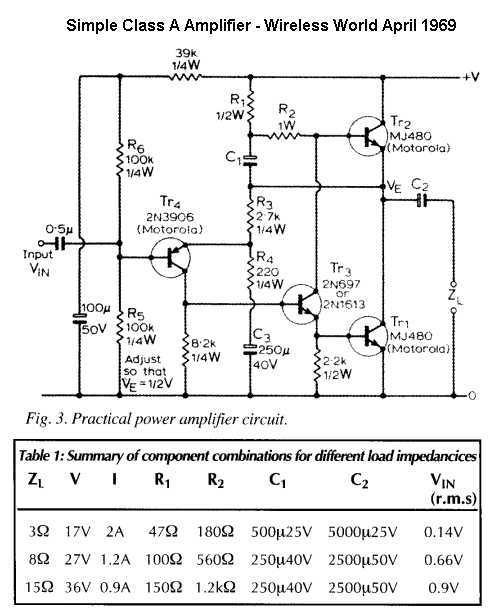

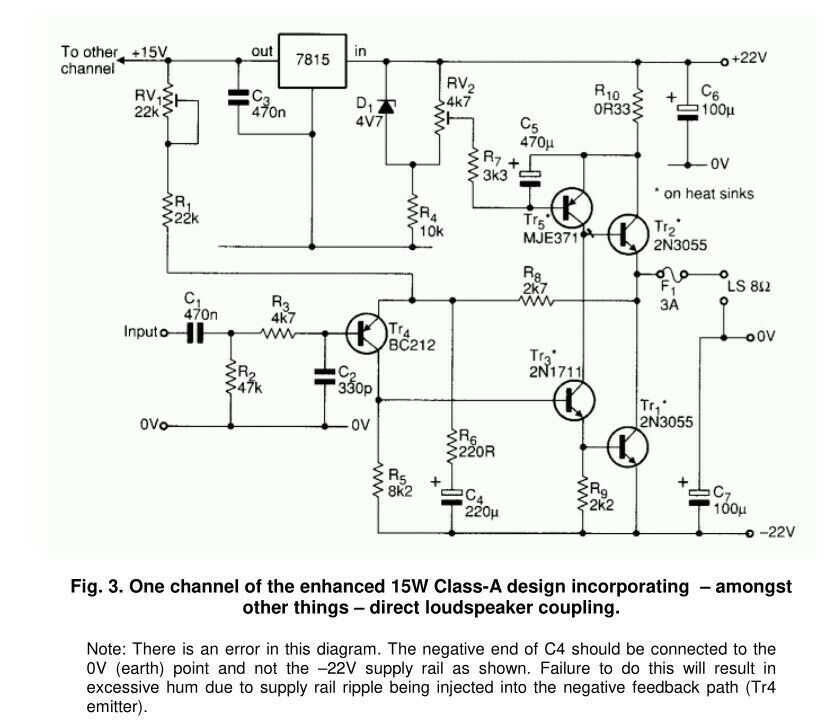

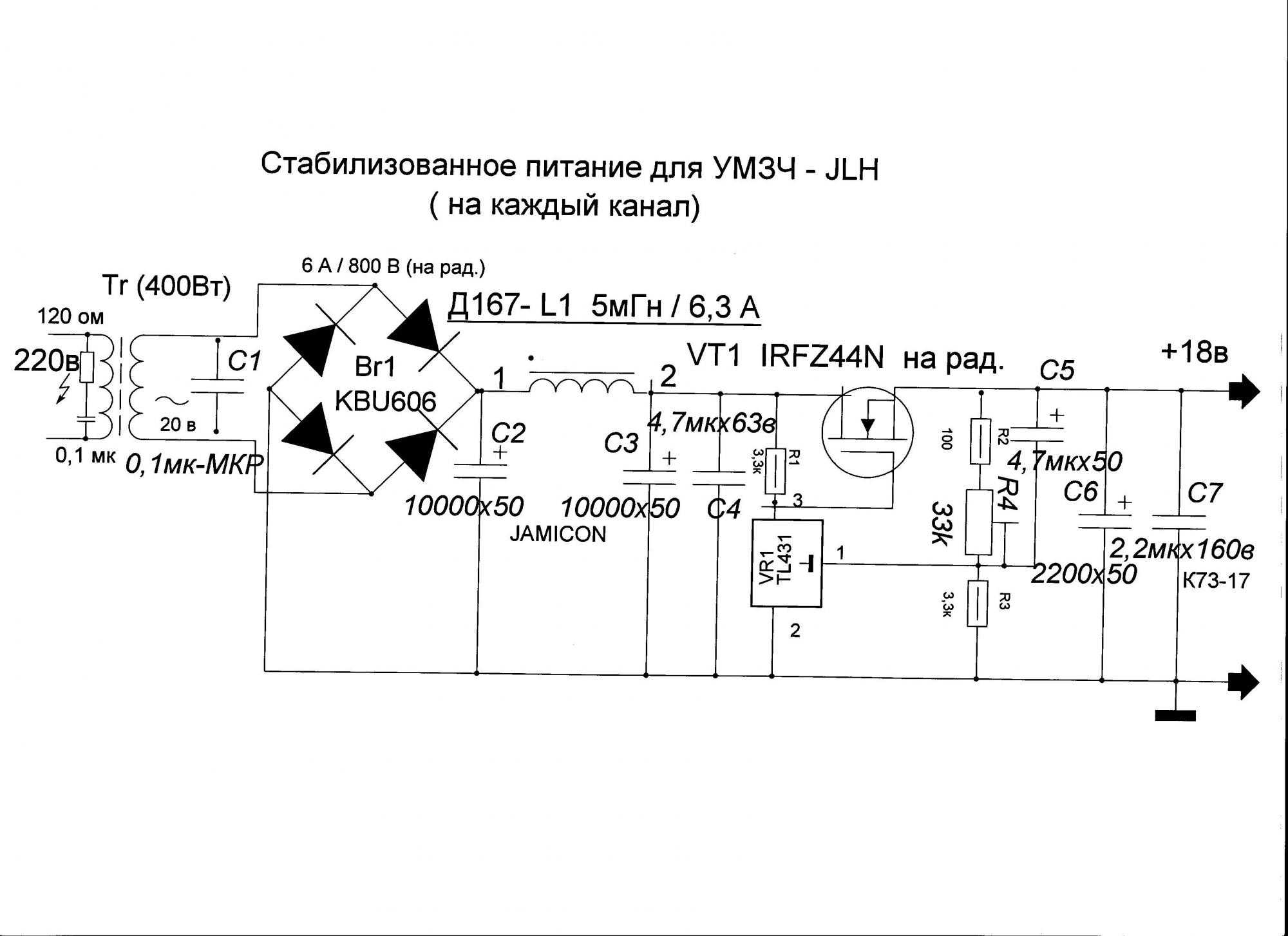

Классическая схема jlh на германии

Работа узла УМЗЧ

Усилитель мощности построен на базе популярной микросхемы U7 (TDA2050). Это наверное самый распространённый аудио усилитель, работающий в классе AB. При общих гармонических искажениях на уровне 0,5% он позволяет достичь мощности порядка 30 Вт. Конденсатор C8 (1uF) отсекает постоянную составляющую сигнала и в то же время представляет собой фильтр высоких частот на входе. R20 (22k) определяет сопротивление на входе усилителя мощности.

Цепь обратной связи — резисторы R21 (680R) и R22 (22k), изменение их соотношения приводит к изменению усиления, причем снижение R22 или увеличение R21 вызывает уменьшение усиления. В даташите микросхемы TDA2050 производитель рекомендует чтоб оно было больше 24 дб. Конденсатор C29 (22uF) отсекает постоянную составляющую на входе усилителя. Резистор R19 (2,2 Ома) и конденсатор C32 (470nF) предотвращает самовозбуждение усилителя. Питание УМЗЧ фильтруют конденсаторы С26-C27 (2200uF) и C30-C31 (100nF). Остальные два канала работают аналогично.

Транзисторы П702 — драгметаллы, характеристики, аналоги

Описание транзистора П702

П702 – это мощные кремниевые низкочастотные транзисторы, выпускающиеся в металлическом корпусе типа КТЮ-3-20 с жёсткими выводами и изоляторами из стекла.

Где можно найти П702?

• Встречаются в устройствах: каскадные низкочастотные усилители
• преобразователи напряжения
• переключатели
• усилители частоты звука
• стабилизаторы напряжения
• гражданские приборы широкого назначения
• аппаратура спец назначения

Таблица содержания драгметалла в граммах для транзисторов серии П702

Таблица веса драгметаллов в транзисторе П702 в граммах для 1шт и 1000шт, с учётом нормы возвратаНорма возврата. Стоит учесть, после переработки удаётся извлечь не весь драгметалл указанный в паспорте. По этой причине, приведён расчёт учитывая норму возврата (Н.возвр). Были изучены разные источники и собраны средние данные по возврату. Хоть и бывает такое что извлекается почти 100%, ориентироваться на нормы возврата будет более реалистичным. Скупаются радиоэлементы дешевле цены металла в них на 15-50%.

Важный нюанс. Производить изделия могли в разное время и у разных изготовителей, что может сказаться на базовом значении веса драгметалла, а в последствии и на переработанном. РЭА произведённые в более раннем году, имеют более высокие шансы содержать драгметаллы и чаще в большем количестве чем у последующих версий. Прослеживается для любых радиоэлементов в большинстве случаев. Новые же, по причине развития техпроцесса, иногда вовсе без драгметалла.

Цена предлагаемая скупщиками

Посмотрев на расценки, видно что скупщики принимают реле за 50% – 100% от текущей курсовой стоимости драгметалла. Для того чтобы лучше ориентироваться в цене, желательно свериться с актуальной ценой на мировых торговых биржах.

• Исторические цены драгметалла на мировых биржах: Золото за 1 гр – 1600-4500 руб
• Серебро за 1 гр – 30—70 руб

Цены указаны для высшей пробы

В конкретном случае важно понимать, что чем ниже проба, тем меньше стоимость. А так же в зависимости от того по какой цене согласен покупать скупщик

Примечания относительно цен на драгметаллы.

• Золото неуклонно росло с 2005 по 2012, с цены 800 до 3800 руб за грамм. С тех пор упало почти в 2 раза и колеблется в диапазоне 2100-2800 руб за грамм с 2013 года. Как можно заметить, в ожидании кризиса 2021 году цена золота снова выросла. После рисковых ситуаций в мире обычно снова возвращается к средней цене.
• Серебро было по 30 руб, это исторически средние значения, если грамм вернётся к пиковому, то будет стоить 85 руб. Так, с 2003 года по 2011 год серебро выросло с 10 до 90 рублей за грамм. Затем к 2015 году упало до 28 и с тех пор колеблется с 28 до 40 руб за грамм. В 2021 снова пошло в рост. Стоит заметить, в кризис серебро дешевеет, поскольку это полупромышленный металл, а в кризис промышленность сбоит и спрос падает.

Надеюсь этим удастся помочь сориентироваться относительно влияния мировых цен на выгодность.

Часто целесообразно такие изделия сдавать на лом после выработки рабочего ресурса, как изделия они стоят иногда существенно дороже.

Стоимость транзистора П702 в качестве изделия

Цены в основном распределены от 5 – 65 рублей за штуку. Сильно колеблются в зависимости от характеристик, производителя, года производства, технического состояния, желаний продавца и года выпуска.

Цены для примера, в среднем, за 1 шт: П702 – 6-45 руб

Характеристики транзисторов П702

• Масса: сам транзистор 24 гр
• с накидным фланцем 32 гр

Цоколевка: повернуть контактами к себе, место выхода коллектора с виду отличается. И если расположить его внизу “треугольника” образованного точками контактов, то база будет слева-наверху, эмиттер справа-наверху (если важно, следует уточнить, данные могут быть не точными!)

Температура эксплуатации: -60+120°C

Максимальная температура перехода: +150°C

Аналоги

• Зарубежные: 2N4231, 2N4232, 2N4233, 2N4912 П702А – 2N4910, 2SD146, BUY46

П702 без буквы – 2N1701, 2N4223, 2N4911, BUY43, 2SD148

Работа темброблока

Регулировка частот построена классическим образом, элементы, вносящие изменения в характеристики сигнала, находятся в петле отрицательной обратной связи микросхемы U4A. На сопротивлении X1 состоят конденсаторы C17 (4,7 nF), C20 (33nF) и резистор R7 (10k), «половина» потенциометров P1A (100k), P2A (100k) и элементов R8 (10k) и R13 (3,3 к). Сопротивление X2 представляет собой конденсаторы C18 (4,7 nF), C21 (33nF), резистор R9 (10k), «половина» потенциометров P1A, P2A и элементов R8 и R13. Помочь понять может рисунок далее:

Когда любой из ползунков потенциометров P1A или P2A будут переведены со своего среднего положения — это приведет к изменению значения X1 и X2, а, следовательно и значение усиления становится отлично от -1 и начинает зависеть от частоты

Обратите внимание то, что значения X1 и X2 всегда зависят от частоты, поэтому фиксируется только в случае X1=X2

Потенциометр P1A отвечает за регулировку низких частот. Для высоких частот сигнала конденсаторы C20 и C21 являются проводниками, так что регулировка с помощью потенциометра не дает никакого эффекта для этих частот. Потенциометр P2A позволяет регулировать высокие частоты, а благодаря конденсаторам C17 и C18 он не влияет на регулировку баса. Для низких частот конденсаторы C17 и C18 представляют собой размыкание из-за чего потенциометр отключается от схемы и его влияние на регулирование становится незначительным.

Сигнал с выхода темброблока поступает через R12 (4,7 k) на потенциометр для регулировки громкости P3A (100k) и далее еще на ОУ U5A (NE5532). Элементы R14 (15k) и R15 (33k) задают усиление около -2 (-33k/15k). С выхода U5A сигнал через фильтр R17 (100Р), C3 (1uF) и R4 (100k) попадает на вход усилителя мощности УМЗЧ.

Граничную частоту фильтра для сабвуфера можно рассчитать с помощью программ или изменяя значения элементов экспериментально.

Второй канал предусилителя работает аналогично, пассивные элементы в нем, возникающие обозначены дополнительно буквой «а», а потенциометры и операционные усилители имеют маркировку «Б».

Дополнительным модулем является сумматор и активный фильтр низких частот, изготовленный с помощью операционного усилителя U6 (NE5532). Выделенный в этой части цепи сигнала используется после соответствующего усиления для раскачки сабвуфера. Сигнал с обоих выходов предусилителя попадает через C22-C23 (220nF) и R2-R3 (100k) на вход U6A. Потенциометр P4 (220k) позволяет регулировать усиление по отношению к главному регулятору громкости P3. P4, R2 и R3 вместе с U6A образуют усилитель с регулируемым коэффициентом усиления в диапазоне 0-2,2. Второй операционный усилитель (U6B) — это активный фильтр низких частот. Значения элементов подобраны так, что система работает как фильтр Баттерворта второго порядка с граничной частоты в районе 200 Гц. Сигнал с выхода фильтра через цепь C24 (220nF), R5 (100k) попадает на вход усилителя мощности.

Сборка

Схема паяется на общей печатной плате. В первую очередь надо впаивать все перемычки. Дальше можно приступить к пайке резисторов. Все они мощностью 0.25 Вт. Далее закрепите панельки под операционные усилители. В самом конце размещайте на плате стабилизаторы напряжения, электролитические конденсаторы и потенциометры

При установке потенциометров следует обратить внимание на то, чтобы они были на одной линии — из эстетических соображений. Металлические корпуса потенциометров необходимо подключить на массу с помощью проводов

Это вызывает экранирование корпусов переменников, снижая помехи и фон переменного тока при прикосновении к ручкам потенциометров.

Все три TDA2050 могут быть посажены на общий радиатор, на котором будет потенциал отрицательной шины питания. Чтобы избежать этого, примените изоляционные шайбы. Вы должны быть осторожны, чтобы не замкнуть радиатор на металлический корпус массы усилителя.
