Схема мостового стерео умзч к. вайсбейна на лампах 6н1п, 6п41с (20вт)

Радиосхемы Схемы электрические принципиальные

категория Схемы усилителей материалы в категории * Подкатегория Схемы ламповых усилителей

Достоинством данного лампового усилителя мощности низкой частоты А. Баева (МРБ-1967) является то, что он собран из широко распространенных радиодеталей, электрическая схема его хорошо отработана и при повторении легко налаживается с помощью одного вольтамперметра.

Основные характеристики:

Усилитель развивает максимальную выходную мощность 30 или 60 Вт в зависимости от того, сколько ламп работает в выходном каскаде (две или четыре).

Полоса воспроизводимых частот 30…18000 Гц; нелинейность частотной характеристики не более 3 дБ. Чувствительность в режиме работы ”Микрофон” порядка 5 мВ, а в режиме ”3вукосниматель” — 150 мВ. Питается усилитель от сети 220 В; потребляемая мощность 80-160 Вт в зависимости от выходной мощности.

Схема усилителя

Микрофонный усилитель собран на левом триоде лампы Л1. С нагрузки этого каскада через конденсатор С1 и переключатель ”Микрофон-звукосниматель” (В1) сигнал поступает на сетку правого триода Л1. В цепь катода (R9) второго каскада подается сигнал отрицательной обратной связи с выхода УНЧ (резисторы R42, R43 и конденсатор С21). Таким образом, весь усилитель охвачен глубокой отрицательной обратной связью, значительно снижающей нелинейные искажения.

Анодные цепи лампы Л1 питаются через развязывающие фильтры С2, R4 и С7, R17, уменьшающие фон переменного тока и предотвращающие паразитную связь между каскадами. После каскадов предварительного усиления включены цепи регулировки тембров по низшим и высшим звуковым частотам.

Особенностью оконечного каскада является то, что в целях уменьшения выходной мощности и повышения экономичности усилителя имеется возможность отключения двух выходных ламп (Л5 и Л6) переключателем В3. При отключении двух ламп сопротивление нагрузки оконечных ламп увеличится в два раза, следовательно, и сопротивление нагрузки должно увеличиться в два раза; в этом случае для создания оптимального режима работы выходного каскада следует отключить одну звуковую колонку.

В нашем случае это условие выполняется: сопротивление двух звуковых колонок, включенных параллельно, составляет 14 Ом, а одной — 28 Ом.

Конструктивные параметры трансформаторов схемы приведены в таблице, а расположение обмоток выходного трансформатора — на рис.30.

Налаживание усилителя в основном заключается в проверке и установке режимов работы радиоламп в соответствии с указанными на принципиальной схеме (рис.29). После окончательной проверки монтажа включают питание и проверяют правильность подключения вторичной обмотки выходного трансформатора. Если усилитель возбуждается, следует поменять местами выводы вторичной обмотки. Затем с помощью потенциометра R35 устанавливают напряжение (-38 В) на управляющих сетках ламп выходного каскада. После этого проверяют режимы работы всех остальных каскадов. В случае их отклонения от нормы более чем на 10% необходимо проверить номиналы резисторов и исправность конденсаторов. В последнюю очередь потенциометром R42 устанавливают величину ООС, руководствуясь тем, что при очень глубокой связи возможно возбуждение УМЗЧ на ультранизких частотах, а при малой связи за счет большего коэффициента усиления появляется повышенный фон переменного тока.

Детали и конструкция

Силовой трансформатор намотан на тороидальном сердечнике. Лучше если каждый канал стереоусилителя будет иметь отдельный силовой трансформатор. В усилителе предусмотрено раздельное включение накального и анодного напряжений, что позволяет увеличить ресурс выходных ламп.

Усилитель смонтирован на металлическом шасси методом навесного монтажа с использованием монтажных плат, а также лепестков ламповых панелей, что уменьшает наводки и емкость монтажа.

На конструкции выходного трансформатора следует остановиться более подробно.

Трансформатор намотан проводом марки ПЭВ-2 на тороидальном магнитопроводе, собранном из стальной ленты толщиной 0,35 мм и шириной 50 мм. Наружный диаметр тора 80 мм, внутренний 50 мм.

Марка стали Э330. Обмотка разбита на секции для снижения индуктивности рассеяния и получения высокой симметрии двух половин обмотки. Намоточные данные трансформатора приведены в таблице. Выходной трансформатор можно выполнить и на Ш-образном сердечнике сечением 7-8 см, обмотки которого разбиты на секции. Секции между собой соединены последовательно.

↑ Описание конструкции

За основу основу была взята следующая схема.

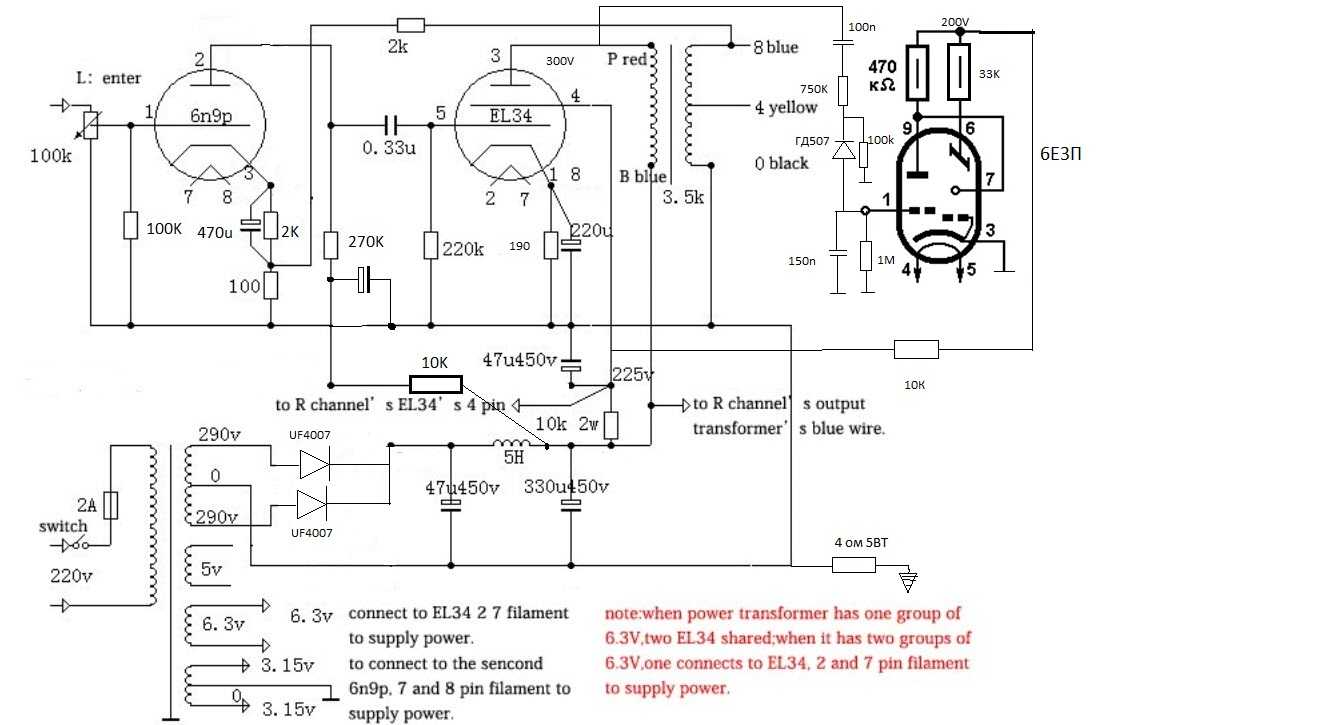

Но поскольку задумывался комбик для дома, решено было заменить выходные лампы на 6П14П . Еще немного было уменьшено количество регулировок.

В результате родилась такая схема.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

На данный момент в усилителе используется комбинированное смещение для выходного каскада. Порядка одного вольта автоматического смещения за счет резисторов по 24 Ома в катодах6П14П , а остальное — фиксированное смещение от отдельного выпрямителя. Здесь возможны варианты получения как полного автосмещения, так и полностью фиксированного. Накалы первых двух ламп выполнены постоянным током от отдельного выпрямителя, питающегося от общей накальной обмотки. Коммутация вторичек на различные значения нагрузки описана в одной из ранее опубликованных мной на Датагоре статей.

Усилитель сделан на шасси из листового железа толщиной 1,5 мм.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

В качестве входного и выходного я использовал ОСМ-0.063

. К сожалению не удалось найти силовичок с первичной обмоткой на 220 В. Так что пришлось мотать самому и первичную обмотку и вторички. Возможно потому, что первичная обмотка намотана проводом, какой нашелся, заполнение окна получилось на 100%, и то с трудом.

Ламповый усилитель для компьютера.

Решил поделиться своей конструкцией лампового усилителя, который собрал для компьютера. В схеме ничего нового нет, стандартная схема, за основу взята схема Борисова из журнала «Радио» за 1976 год №3 стр. 52. Усилитель дома нагружен на колонки S-90 с сопротивлением 4 Ома. Номинальная мощность усилителя 1,5 — 2 вт, но этой мощности хватает вполне, чтобы раскачать колонки и озвучить комнату. Усилитель собран в стерео-варианте, на лампах 6Ф5П. Схемы обоих каналов одинаковые и поэтому приведена схема только одного канала.

Схема при правильной сборке не требует налаживания, работает сразу, и можно применять любые имеющиеся лампы, например 6Ф3П, 6Ф4П (выходная мощность в этом случае немного уменьшится), так же не комбинированные лампы 6П14П и во входной части 6Н1П, 6С1П, можно так же ставить пентоды в триодном включении — 6Ж3П, 6Ж5П. Естественно все эти замены с соблюдением цоколёвок ламп. За внешний вид простите, собрал из того, что было под рукой.

Все детали этого усилителя применяются готовые. В качестве выходных трансформаторов можно использовать распространённые ТВЗ-1-9, выходные трансформаторы от ламповых телевизоров, радиоприёмников. Я использовал трансы от телевизоров с маркировкой ИП4.730.015, первичка которых содержит 3000 витков, вторичка 91. Правда я их немного переделал. Сердечник использовал тот же, сделал новые каркасы и просто разделил первичку на три части по 1000 витков. После намотки первой части первички, изменил направление намотки второй части, потом третью часть мотал в том же направлении, что и первую. Потом все части соединил последовательно. Вторичную обмотку по 91 витку проводом 0,35, мотал после каждой части первички. Потом все три вторичные обмотки соединил параллельно. Монтаж навесной. Это проще и лучше для звука.

Как я уже говорил, усилитель работает на 4-х омные колонки S-90 и для комнаты мощности усилителя хватает «за глаза», потому, что мощность 2 вт лампового усилителя и 2 вт транзисторного — совершенно разные вещи. Силовик установлен сверху и закрыт кожухом. Можно применить любой от лампового приёмника, мощностью 60-100 ватт и с напряжением анодной обмотки на холостом ходу 180 — 210 вольт, ну и 6,3 вольта накала. Выход звуковухи непосредственно подаётся на усилитель. Регулировки тембра я убрал, так как на компе есть эквалайзер, и он здесь без надобности. Внешний вид усилителя с задней стороны.

При прослушивании старых записей на этом усилителе, появилось совсем другое ощущение, стали различимы инструменты. которых раньше и не слышал, появилась прозрачность в звучании и от прослушивания музыки пропало утомление. Ламповый звук не надоедает в отличие от транзисторного. Конечно лучше использовать «бумажные» динамики, но и на компрессионных тоже чувствуется разница. Попробуйте собрать, не пожалеете.

Схема двухтактного УНЧ

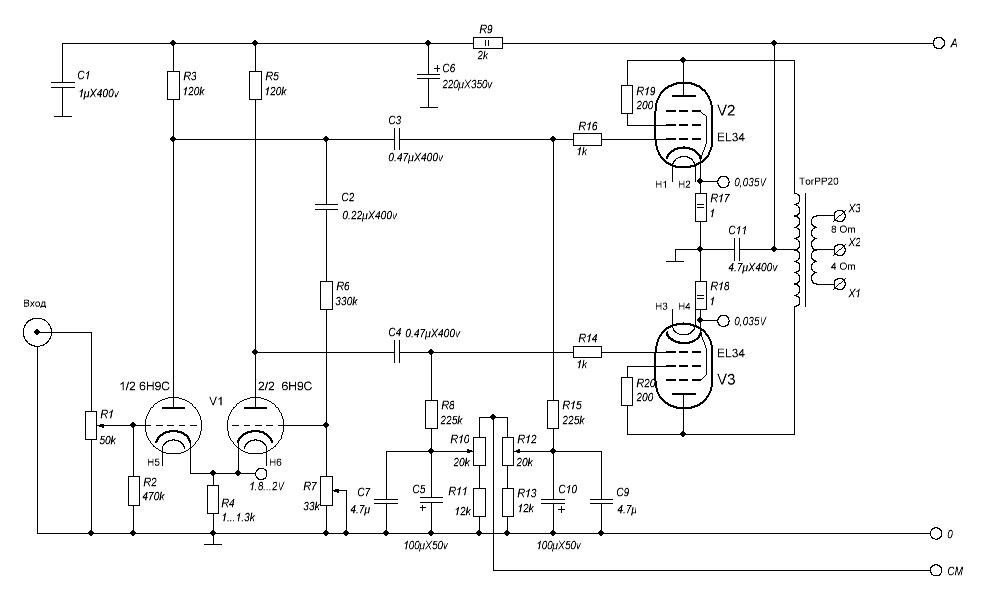

В результате экспериментов и небольших изменений получилась у меня вот такая схема.

Забегая немного вперед, скажу, что усилитель развивает выходную мощность 10 Вт при входном напряжении 0,5 В. Схема сама по себе, на мой взгляд, довольно интересная и нетривиальная. Она сочетает в себе достоинства однотактной и двухтактной. От первой ей достался входной каскад, который, собственно говоря, особенностей не имеет (кроме, конечно же, способа питания второй сетки пентода). От второй – выходной каскад (работающий, кстати, в классе А), и здесь сплошные особенности.

Первая – подключение управляющих сеток выходных ламп, оно непосредственное. Именно поэтому в катодах этих ламп стоИт резистор сравнительно большого сопротивления (чтобы соблюсти режим выходных ламп). Но такая схемотехника влечет за собой главный недостаток схемы – большое ее тепловыделение. Поэтому изначально нужно предусмотреть достаточную вентиляцию корпуса.

Вторая – это подача входного сигнала только на сетку верхнего плеча (сетка нижнего тетрода заземлена по переменному напряжению). Такой способ называется Self-Inverting Push-Pull (SIPP), или сэлфсплиттер – самоинвертирующийся двухтактный выходной каскад. Характерная его черта – это отсутствие емкости в катодах выходных ламп. Поскольку инверсный входной сигнал подводится на нижний тетрод именно через его катод.

Третья относится и к первому каскаду – обратная связь с катодов выходного каскада на экранную сетку входного, повышающая общую устойчивость усилителя.

Как видим, оба каскада связаны между собой по постоянному напряжению, причем вкруговую. Это влечет за собой довольно кропотливую настройку усилителя, заключающуюся в тщательном подборе резисторов R3, R10 и R11. Но за все эти сложности и трудности я был вознагражден прекрасным звучанием усилителя.

↑ Силовой трансформатор

Данные, рассчитанные программой EvTrans. Магнитопровод ШЛ25/25-25. Амплитуда магнитной индукции в магнитопроводе: 1.25 T. Плотность тока в обмотках: 2.00 A/мм^2Реальные данные: Первичка 80вит * 15 слоев = 1230, диаметр 0.38 по лаку; Анодная 170вит * 8 слоев = 1275, диаметр 0.19 по лаку — 2 раза;Порядок намотки следующий: Семь слоев по 170 витков. Восьмой слой: 85 витков + отвод середины + 85 витков. Опять отвод для напряжения смещения. Семь слоев по 170 витков. Накальная: 36 витков, диаметр 0.95 по лаку.

Диаметр провода накальной обмотки

пришлось уменьшить, в связи с тем, что в два слоя просто не влезло. Но поскольку она мотается обычно последней и лучше всего охлаждается, то получился нагрев всего 30 градусов. И это после 4 часов непрерывной работы на мощности 75% от максимальной, правда не в корпусе, а на столе. Хотя, думаю, в комбике с полуоткрытой задней стенкой, условия будут не на много жестче.

↑ PS

Приведенные печатные платы немного отличаются от сделанных автором. Так выпрямитель смещения перенесен с платы выпрямителя накала на плату анодного выпрямителя. И потенциометр регулировки смещения установлен на плату анодного питания, а не на шасси, как у автора. Также диод КД210 в фильтре выпрямителя накала заменен наCTB34M , поскольку последний имеет меньшее прямое сопротивление. В фильтре анодного питания использован дроссель от телевизораДР5–0,08 .

Динамик будет 10-дюймовый Celestion

на 30 Ватт. Как приедет — буду делать корпус.

Приношу извинения за допущенные, но не обнаруженные автором ошибки.

Сборка УНЧ

Теперь сборка. На шасси пошла одна боковина от старого компьютерного корпуса, на днище – вторая. По задуманной конструкции, ламповые панели должны быть приподняты над шасси, поэтому в последнем были вырезаны прямоугольные отверстия, которые я закрыл платами из фольгированного стеклотекстолита со впаянными в них ламповыми панелями.

В первоисточнике было еще вот такое замечание.

Поэтому нужно было придумать задержку анодного напряжения. Ставить тумблер на анодное не захотел, поскольку не люблю резких переходных процессов в виде бросков анодных и сеточных токов. С учетом вышесказанного (и показанного), схема блока питания и софтстарта получилась вот такая.
