Где найти и добыть радиодетали с содержанием драгметалла
Уважаемые пользователи интернета! Присылайте свои фотографии и заметки о том, где и в каких приборах Вы встречали радиодетали, содержащие драгметаллы.
Перечень списаных и подлежащих утилизации приборов, различных блоков и узлов радиосвязи, с содержанием драгметалла в радиодеталях и радиоэлектронных компонентах в своем составе, просто огромен. Еще со времен распада Советского Союза, когда развалилось все и вся, когда в стране царил хаос и неразбериха, не выплачивались зарплаты и многие, чтобы заработать хоть какие — нибудь деньги и прокормить семью, приносили домой и затем разбирали на радиодетали с драгметаллом различные списаные электронные устройства с институтов и организаций. До сих пор такие приборы еще пылятся и ждут своей участи в гаражах, на дачах, а порой и на открытом воздухе, покрывшись коррозией. Ну что ж, начнем с самого распространенного.
Сразу скажем, что практически все радиодетали находятся на платах. Транзисторы КТ-803, КТ-808, КТ-809, КТ-812, КТ-908, КТ-912 находятся, обычно, в задней части приборов на алюминиевых радиаторах, транзисторы КТ-911, 2Т-911Б располагаются на алюминиевой основе, для отвода тепла, на плате.
Переключатели 11П 3Н крепятся к корпусу, а резисторы ПТП, ПП3-41, ПП3-43, ПП3-47 могут располагаться на металлической основе внутри блока или крепиться к корпусу прибора.
Поэтому сначала надо найти и разобрать прибор или блок, снять платы, а уже после этого добывать радиодетали с драгметаллом. Надо быть готовым к этому. Бытует мнение, что в телевизорах производства СССР находится много ценных радиодеталей. На самом деле, и в большинстве случаев, найти там можно несколько штук конденсаторов КМ5 зеленого цвета, реже КМ6 рыжего цвета. А также несколько транзисторов КТ-203, которые стоят по 5 -6 рублей.
Содержание драгоценных металлов в различных устройствах
Приборы, вышедшие из строя или потерявшие практический интерес, предприимчивыми людьми подвергаются аффинажу. С помощью этого процесса драгметаллы в технике очищаются от примесей для последующего использования в качестве ценностей или для применения в других приборах.
Наличие и количество драгоценных металлов в каждом устройстве зависит от маркировки и серии радиодетали. В некоторых элементах техники попадаются такие благородные и редкие металлы как золото, платина и палладий. Они достаточно устойчивы к окислению и обладают высокой сопротивляемостью к агрессивным средам.
Микросхемы
В микросхемах содержится золото (Au) и серебро (Ag). Платина практически не встречается, либо содержится в малых количествах. Таблица наглядно показывает содержание драгоценных металлов в микросхемах. Все цифры указаны в миллиграммах, из расчета наличия ценных элементов в 1 микросхеме.
| Тип детали | Золото | Серебро |
| к1200цл1 | 0,0056 | |
| 133ЛА1 | 0,0212136 | 0,000758 |
| 542НД1 | 0,0209665 | 0,032320 |
| 1002ХП1 | 0,0283 | 0,0492 |
| 0537РУЗВ | 0,0132847 | 0,031068 |
Конденсаторы
В таблице указанно количество драгоценных металлов в граммах (г) из расчета содержания в 1 изделии. Содержание драгметаллов приведено фактическое, а не то, которое указано в паспорте устройств.
| Маркировка изделия | Золото | Серебро | Платина | Палладий |
| KM-56-M1500-1300 пФ | 0,0134823 | 0,0238574 | ||
| 1КВПМ | 0,0266000 | |||
| 1КПВМ 1-7 | 0,0260000 | |||
| 1КПВМ-147 | 0,0242000 | |||
| 1КПВМ-147 эксп. | 0,0242000 | |||
| 1КПВМ-2 3.600.042 | 0,0300000 | |||
| 2КПВМ-146 | 0,0465000 | |||
| 6N8J | 0,0300000 | |||
| КП1-22-10кВ 50-3000 пФ | 3,8878000 | 43,0342000 | ||
| КП1-27-35КВ 60-750 пФ эксп. | 5,2109400 | 68,8688300 | ||
| К10-17 2А КР. гр. Н50П | 0,0097689 | 0,0016628 |
Транзисторы
| Маркировка изделия | Золото | Серебро | Платина |
| КТ970А | 0,0446085 | 0,0405459 | |
| 2Т994А | 0,0754258 | 0,1428440 | 0,0000275 |
| 19С17 | 0,02 | ||
| 2Т998А | 0,0319096 | 0,2735409 | |
| 2Т203В | 0,0111634 | ||
| 2Т948 | 0,0338111 | 0,046152 | |
| 2Т948Б | 0,03468 | 0,04487 |
Разъединители
| Маркировка изделия | Золото | Серебро | Платина |
| РЕ11-49 | 349,1 | ||
| РЕ15-49 | 27,31 | ||
| РЕ15-53 | 54,63 | ||
| РЕ15-59 | 109,2 | ||
| РЕ15-61 | 163,9 | ||
| РЕ15-65 | 218,5 | ||
| РЕ17-65 | 228,2 |
Резисторы
| Маркировка изделия | Золото | Серебро | Платина |
| 1ПЕВР-10 ВТ, 15 ВТ | 0,0786 | ||
| 1ПЭВ-100 ГОСТ 6313-66 | 0,0786 | ||
| 1ПЭВ-25 | 0,0786 | ||
| 1ПЭВ-30 | 0,0786 | ||
| 1ПЭВ-30 ГОСТ 6513-66 | 0,0786 |
Гнёзда
| Маркировка изделия | Золото | Серебро | Платина |
| 6р-150а | 2,28 | 1,496 | |
| БО4.04137 | 0,125035 | ||
| КИ7.746.012 | 0,06288 | ||
| КИ7.746.013 | 0,06363 | ||
| ИЮ3.649.006 | 2,064 | ||
| ИЮ3.649.010 | 2,52 |
Реле
| Маркировка изделия | Золото | Серебро | Платина |
| 112.3702 | 0,075 | 0,095 | |
| 132-1В (холодильник) | 0,36 | ||
| 2РВМ (4 к-та) | 0,0127 | 1,5878 | |
| 2РВМ-190 | 1,58 | ||
| 47 УХЛ4 | 0,066 | 1,09 | |
| 8В-2-К ОС | 3,63522 | ||
| 8В-2-К,ОС | 3,63522 |
Выключатель
| Маркировка изделия | Золото | Серебро | Платина |
| БВИ-433 | 0,0082 | 0,0872 | 0,0024 |
| БВИ-452 | 0,0063 | 0,3696 | 0,0016 |
| БВФ-622 | 0,0144 | 0,4443 | 0,0151 |
| ВВ-250Р | 0,011 | 40,09338 | |
| ВВ-330Б-31.5-2000У1 | 2394,54 | ||
| ВВ-400Р | 0,011 | 40,09338 | |
| УБ-250А | 14,8852 |
Диоды
| Маркировка изделия | Золото | Серебро | Платина |
| 1631А | 0,00047 | ||
| 1631Б | 0,00047 | ||
| 1А402А | 0,002206 | 0,013594 | |
| 1А402АР | 0,020384 | 0,02527 | |
| 1А404Г | 0,021715 | 0,021208 | |
| 1А404Д | 0,021715 | 0,021208 |
СВЧ диод
| Маркировка изделия | Золото | Серебро | Платина |
| 1А106АР | 0,00381 | 0,02712 | |
| 1А106Б | 0,0019 | 0,01356 | |
| 1А408А | 0,00548 | 0,00301 | |
| 1А501Б | 0,0019 | 0,01359 | |
| 2А107А | 0,00438 | 0,00169 | |
| 2А107АР | 0,00876 | 0,00338 | |
| 2А108А | 0,00438 | 0,00169 |
Генераторные лампы
| Маркировка изделия | Золото | Серебро | Платина |
| ГМИ-6 | 0,0593 | 0,0008 | |
| ГМИ-6-1 | 0,0592 | 0,0008 | |
| ГИ-30 | 0,0377 | 0,0003 | 0,0006 |
| ГМИ-10 | 0,2937 | 0,0005 | 0,0047 |
| ГМИ-32Б | 2,3258 | 17,088 | 0,0335 |
| ГМИ-32Б-1 | 2,326 | 14,392 | 0,0335 |
| ГМИ-29Б-1 | 6,363 | 54,598 | 0,092 |
| ГМИ29А-1 | 6,363 | 35,959 | 0,092 |
Резонаторы
| Маркировка изделия | Золото | Серебро | Платина |
| КВАРЦ РБ02 РЦ3.382.369ТУ | 0,00013 | 0,00398 | |
| КВАРЦ РВ18 АУ0.338.037ТУ | 0,00087 | 0,0165 | |
| 2041.15.130-01 | 0,113944 | ||
| D15,2Х11,2Х07,6 | 0,02441 | ||
| ББ7.124.084 | 0,32386 | ||
| БЛОК 2073М | 0.24106 | 14.77563 | 0.07063 |
Тиристоры
| Маркировка изделия | Золото | Серебро | Платина |
| 2Н102Б | 1,212 | ||
| 2Н102В | 0,0007 | ||
| 2У101 | 0,002665 | ||
| 2У101А | 0,00284 | ||
| 2У101А-Е | 0,000516 | ||
| 2У104А | 0,019051 | ||
| 2У106 | 0,030507 | 0,000821 | |
| 2У106А | 0,03 |
Тублеры
| Маркировка изделия | Золото | Серебро | Платина |
| Б5-29 | 0,29287 | 2,075361 | |
| Б5-30 | 0,25 | 0,96 | |
| Б5-31 | 0,25 | 0,96 | |
| Б6-30 | 0,25 | 0,96 | |
| ВБТ-2 | 5,512 | ||
| ВБТ-4 | 5,499 | ||
| МТД3 (микротумблер) 0.360.016 | 0,21437 | 0,107175 | |
| ПТ-1Т | 1,55748 |
Радиодетали, содержащие драгметаллы
Золото и серебро в основном содержится в отечественных радиодеталях, в импортных намного меньше. Редкие драгметаллы есть в кинескопе. К примеру, платина. Многие детали делают из сплавов с высоким содержанием ценных компонентов. Покрытия из золота можно узнать по цвету, другие драгметаллы сложнее. Содержания палладия в радиодеталях до 80%. Ценится радиотехнический лом военной техники, осциллографы. Золото нередко скрыто под корпусом, серебро можно найти на контактах переключателей.
Радиолампы
Ценные металлы в радиолампах извлекают путем растворения напыления и позолоты. В некоторых моделях телевизоров, радиотехники содержание золота в радиолампах достигает 9 грамм (ГИ-42Б П3), минимальное в марке 12П17Л.

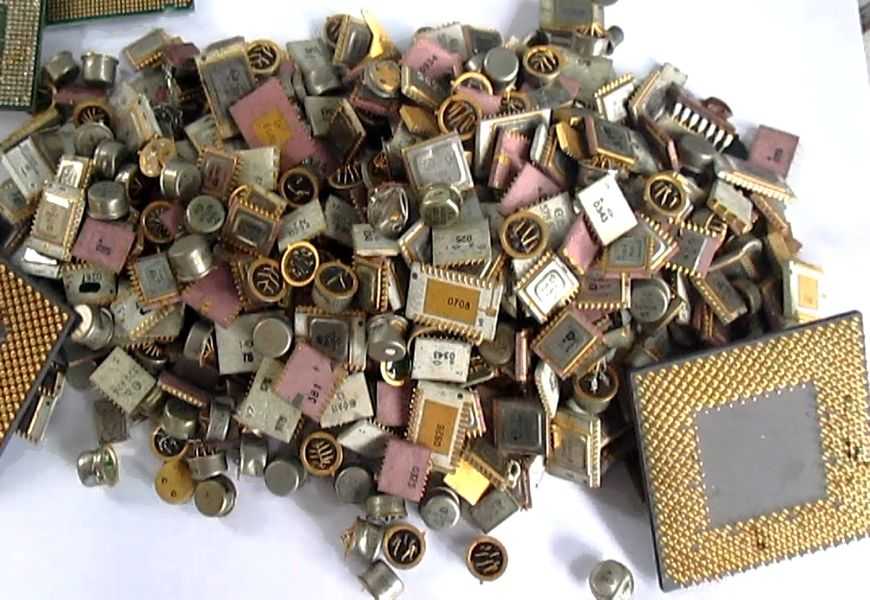

Микросхемы
Золото – инертный токопроводящий металл. Им делают пайку, покрывают контакты. Большое содержание Аu в м/с К1108ПА15, 1109КТ5. На современных образцах золото заменяют сплавами высокой пробы. Добычу серебра из радиодеталей подобного рода умельцы ставят на поток.
Транзисторы
В транзисторах оборонных заводов золота больше, чем у других производителей, особенно в серии КТ, до 200 мг. Встречаются палладий, платина. Выход драгметаллов зависит от умелой сортировки лома, демонтажа транзисторов.
Реле и разъемы
Для химического извлечения серебра из радиодеталей электроустановок выбирают реле серии РВМ, РЭС. Рециклинг разъемов проводится расплавкой лома драгметаллов.
Резисторы
Драгметаллы ищут в деталях, выпущенных до 80-х годов прошлого века. Продуктивными являются серии ПП и К с изображением ромба. Современные резисторы выпускают из других материалов. Точная информация есть в справочных таблицах, размещенных в общем доступе.
Конденсаторы
Серебро находят в сериях К10, К15, изделиях выпуска прошлого века с желтым корпусом. Они использовались в ламповой радиотехнике, телевизорах с кинескопом. Палладий, платина содержатся в бескорпусных конденсаторах.
Реализация полученного металлического сырья и его средняя цена за грамм
Большой объем технического лома драгметаллов, собранного при утилизации радиоэлектроники, станет источником дохода. Переработка радиодеталей с использованием азотной кислоты понижает чистоту серебряных сплавов. Получится драгметалл с примесями меди примерно 980 пробы. При механической разборке радиодеталей получается чистый лом 999.
https://youtube.com/watch?v=M5HXKQgmot0
Объем доходов зависит не только от количества собранно серебра или других драгметаллов. Килограмм отходов драгметаллов будет стоить дороже на 2–4 тысячи, чем небольшое количество лома
Важно правильно выбрать место покупки, где проводится профессиональная оценка стоимости вторсырья. В 2018 году на рынке сложились такие цены:
- стоимость 1 г чистого серебра 999 колеблется от 24 до 35 руб.;
- 980 пробы – 21–27 рублей;
- 960 пробы – 16–22 рубля.
Серебро ценится ювелирами. Его принимают:
- в мастерских;
- ломбардах;
- организациях, занимающихся утилизацией радиотехники;
- есть частные объявления на интернет-ресурсах.
Порядок реализации регламентирован на законодательном уровне, купля-продажа осуществляется в правовых рамках. Каждый вправе выбирать покупателей, искать предложения с максимальной ценой.
Техническое серебро и другие драгметаллы в большом количестве используется в радиоэлектронике. Утилизация радиоэлектронной техники, бытового оборудования проводится с целью минимизации вредного влияния на природу. Это занятие приносит ощутимую прибыль, извлечением драгметаллов из радиодеталей занимаются некоторые фирмы. Они скупают технику и приборы, подлежащие утилизации. Перед работой с кислотами в домашних условиях стоит позаботиться о вентиляции, индивидуальных средствах защиты.
Что такое техническое серебро: состав и свойства
Ключевым отличием технического серебра от ювелирного является сфера применения. Технический драгметалл используется в промышленности, для него важны не внешние, а эксплуатационные характеристики.
Это нестандартный материал, содержащий медь, никель, олово, алюминий, кадмий в качестве примесей. Процентное соотношение лигатуры не велико, составляет не больше 0,1-0,2% от общего состава. Основой является чистейший драгметалл.
Если ювелирный сплав имеет декоративное предназначение, то промышленный должен обеспечивать электропроводность и проявлять химическую устойчивость.
Техническое серебро сплав К другим особенностям материала относятся:
- Низкая температура плавления — от 780 до 962 градусов;
- Высокие показатели тепло- и электропроводности;
- Отражательная способность до 95%;
- Инертность;

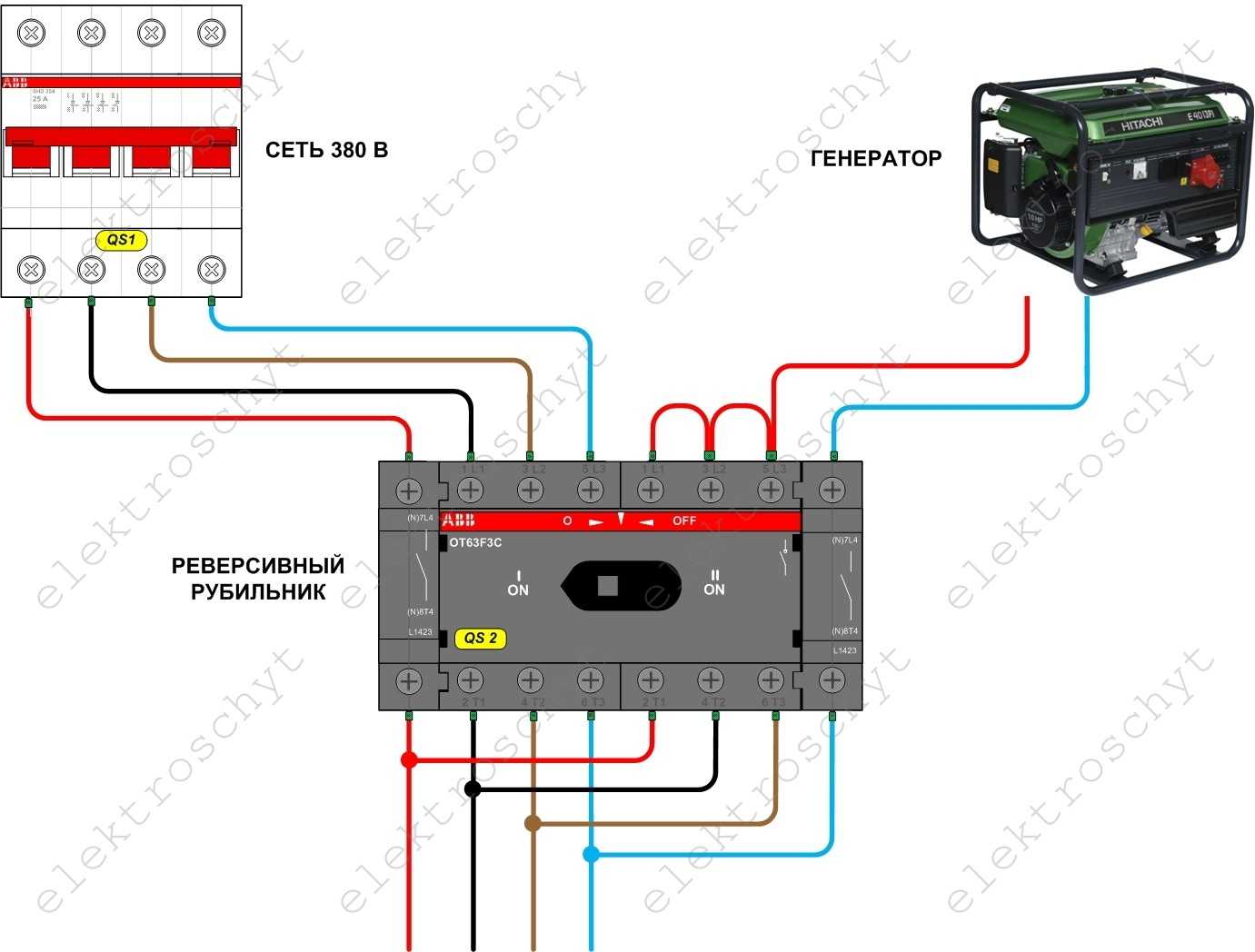

Реверсивный рубильник с однофазным генератором
Есть только один нюанс – это трехфазные электропотребители в доме, но они очень редко встречаются. А если брать стандартные электроплиты (варочные панели), электрокотлы, водонагреватели, то по сути они представляют собой однофазные нагрузки.
Такая схема подключения однофазного генератора позволяет не думать о том, где и какое освещение можно включать, какие розетки работают. Свет сейчас везде практически на энергосберегающих лампах, в розетки включаются телевизоры, зарядки для телефонов, планшетов, которые тоже потребляют очень мало электроэнергии. Можно включить по очереди чайник, микроволновку для подогрева воды и пищи.
При этом, конечно, нужно понимать, что при включенном генераторе не нужно включать электроплиту, духовку, гладить, стирать, т.е. включать мощные приборы.
При использовании реверсивный рубильников ABB необходимо учитывать ряд их особенностей.

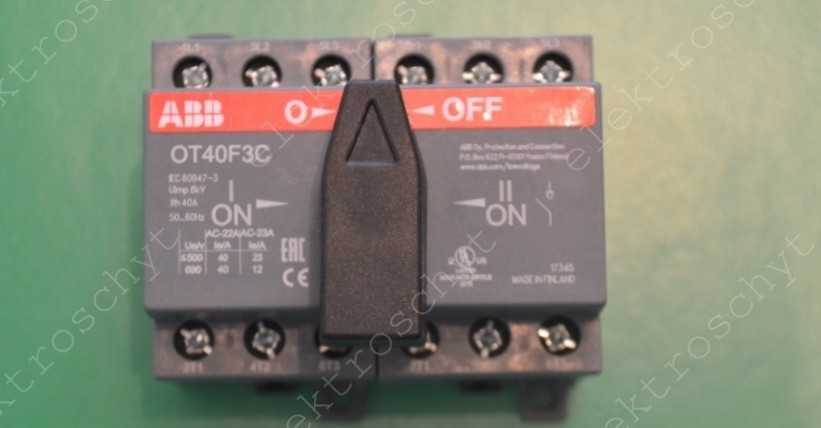

Реверсивный рубильник на 40А “низкий” и им очень неудобно переключать, также это портит вид электрощита.

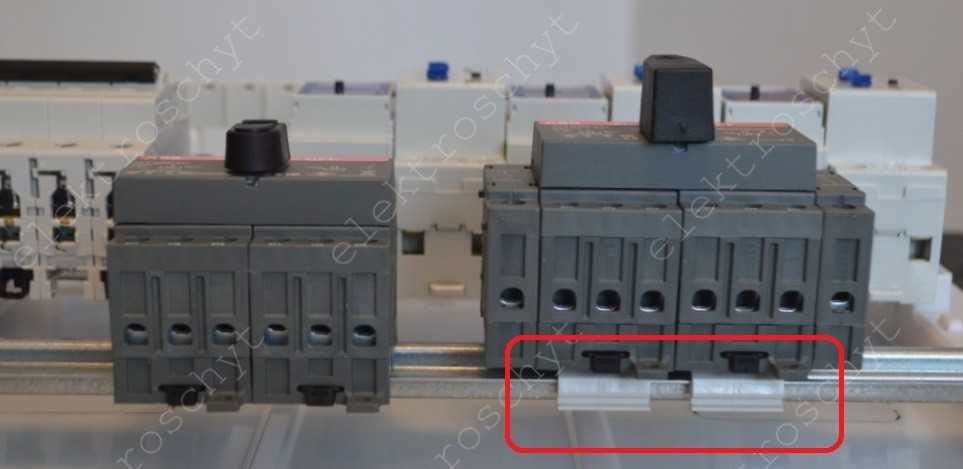

Для поднятия рубильника АВВ я использую специальные адаптеры от Шнейдер Электрик, которые помогают приподнять рубильник на дин-рейке в щите. Но иногда реверсивный рубильник может упирать в крышку электрического щита и не давать ей закрываться, поэтому тоже надо знать, где их можно использовать, а где нельзя.

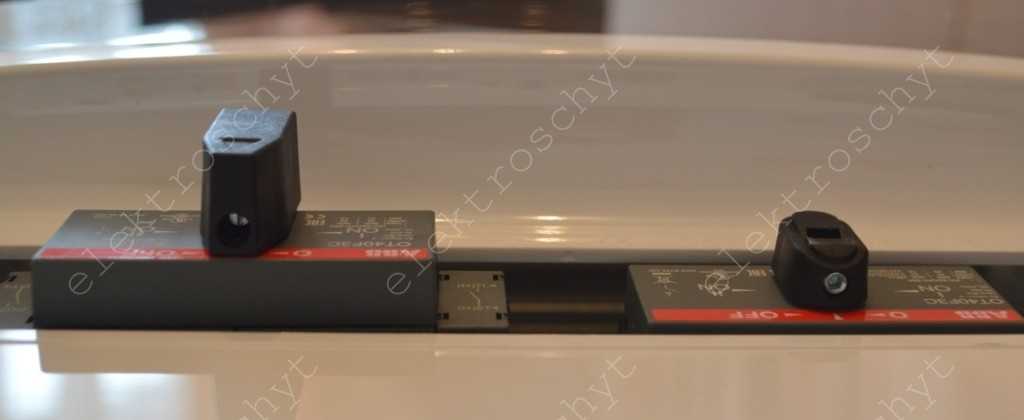

У реверсивного рубильника ABB на 40А я всегда меняю родную заводскую ручку для управления на другого, более удобного исполнения.
Родная ручка очень неудобная, и порой не то что трудно, а порой просто невозможно сделать переключения. Поэтому лучше ставить ручку управления, как на фото ниже.
Ручка бывает черным цветом (код 1SCA108319R1001) и красным цветом (код 1SCA108688R1001).
Следует отметить, что реверсивный переключатель на 63А вобще продается без ручки, ее нужно заказывать отдельно.

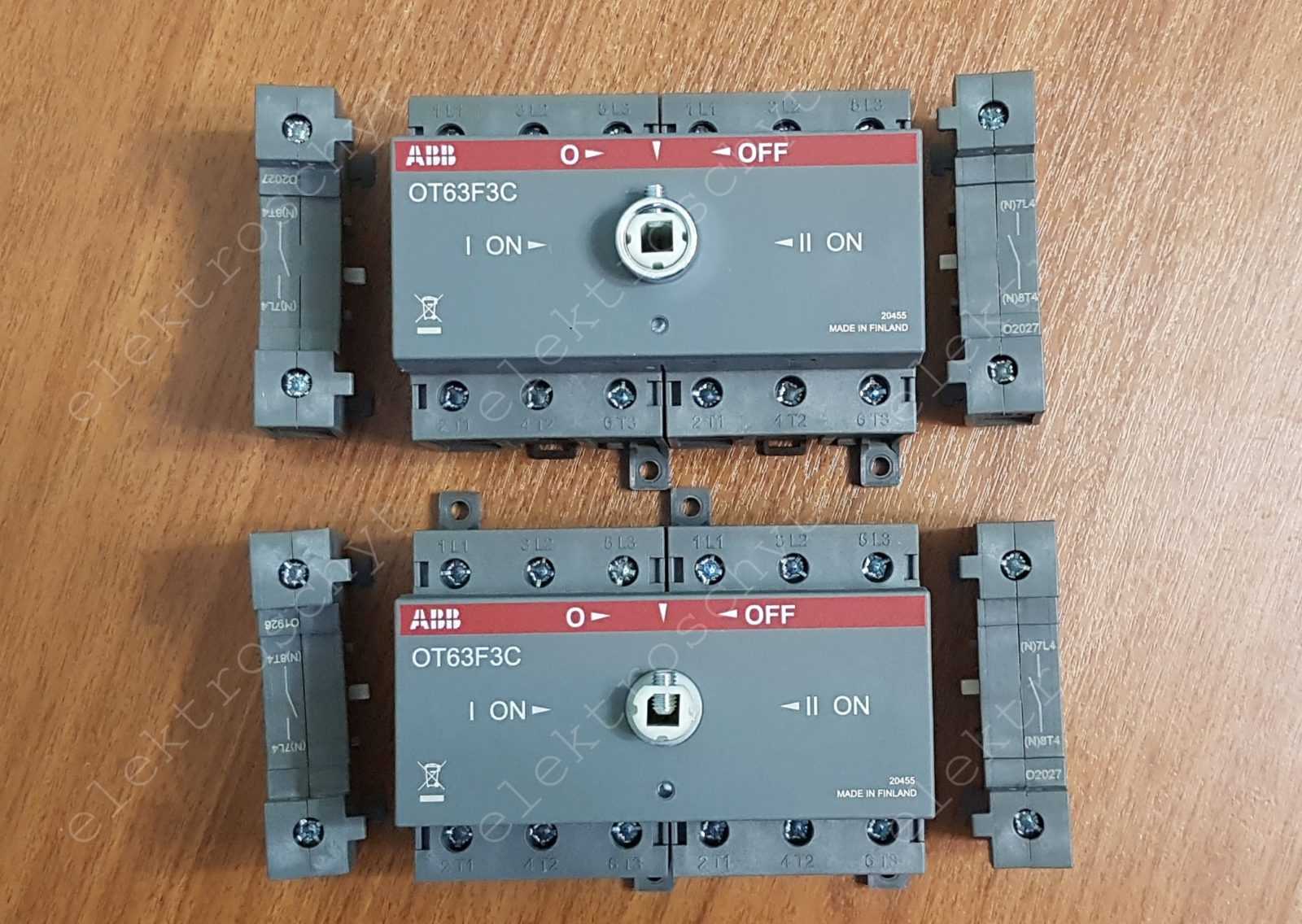

Реверсивный рубильник (переключатель) продается 6-типолюсным. Поэтому при однофазном питании одна пара контактов остается свободная, а при трехфазном – нужно ставить дополнительные модули, чтобы отключать три фазы и нейтраль.
Дополнительные полюсы для переключателя на 40А одни, а для 63А другие. Бывают левые и правые, но можно покупать только одного исполнения, подходят и направо и налево. Я покупаю в электрические щиты дополнительный полюс на 40А – 1SCA105001R1001, а на 63А – 1SCA105461R1001.
Как уже показал на схемах выше, я для надежности обязательно переключаю и фазы и нейтраль. Помимо здравого смысла, переключение нейтрали предписывается и нормативно-технической документацией.
ГОСТ Р 50571.4.44-2019 пункт 444.4.7 В системах TN переключение питания с одного источника на другой источник питания должно выполняться при помощи коммутационного устройства, переключающего одновременно линейные проводники и нейтральный проводник N, если он имеется в электроустановке.

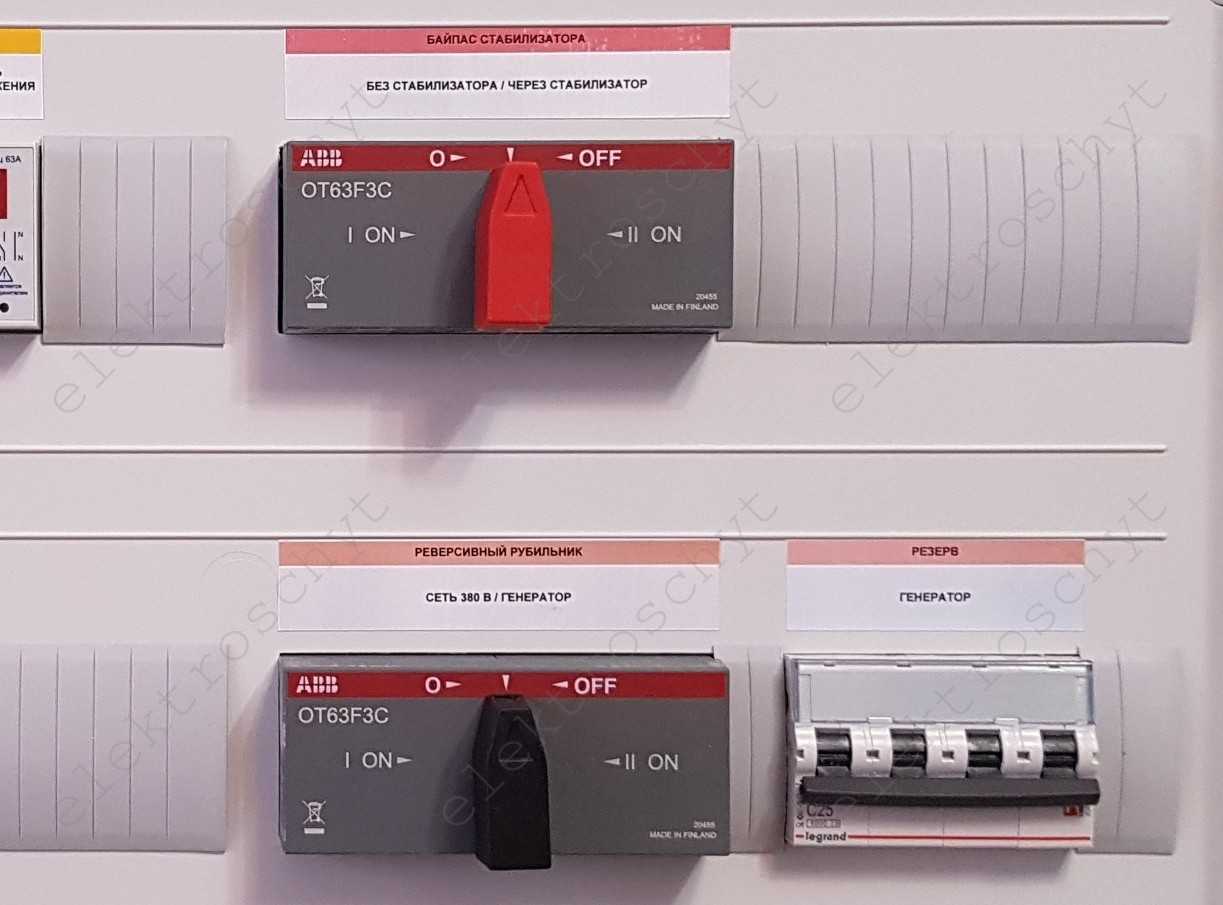

Периодически использую реверсивный рубильник и для организации байпаса для стабилизаторов, подключенных в схему электрощита. В одном положении идет питание электросети частного дома через стабилизаторы, во втором положении – без стабилизаторов.
Т.к. в электрощитке есть и рубильник для подключения генератора, то для удобства установил ручки разным цветом. Красная для байпаса стабилизатора, а черная для генератора.
ВИДЕО ПРО ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА В ЧАСТНОМ ДОМЕ
Спасибо за внимание
Видео по теме
Имея информацию о содержании большинства драгоценных металлов в радиоэлементах, можно сэкономить время, быстро найдя покупателя. Знание методов добычи также облегчит задачу, но лучше всего доверить реализацию деталей лицензированной аффинажной компании, которая купит микросхемы, конденсаторы и прочие элементы техники по выгодной цене. К тому же, для кустарных методов добычи драгметаллов в домашних условиях требуются не только знания в области химии и индивидуальные средства защиты, но и дорогостоящие реактивы со спецоборудованием: колбами, горелками, мешалками и т.д.
Вам также будет интересно:
Радированное серебро
Во времена СССР военные заводы часто применяли радированное серебро. Это специальный вид технического серебра, покрытого радием. Радий токсичный и радиоактивный элемент, обладает легким эффектом свечения в темноте. Поэтому и находит применение в военном деле, например, для подсветки авиационных приборов.
Радий добавляли в техническое серебро, и такой лом не должен был попасть на рынок вторсырья, но все-таки попадал. Незаконно, но такое серебро добывали и переплавляли на изделия. Через некоторое время его перестали производить, но при скупке лома серебра стоит быть внимательным, а лучше иметь при себе дозиметр.
Как извлечь из радиодеталей
Чтобы добыть серебро из радиотехнического лома (например реле или микропереключателя типа МП), нужно определить, в каких частях (контактах) содержится серебро, и аккуратно отделить их кусачками или ножницами (в зависимости от прочности материала). Радиотехнический сплав имеет примерно 817 пробу, а одно реле наградит вас 0,5–3 г благородного металла.
Как выглядит типичный микропереключатель, содержащий серебро, можно посмотреть на фото.
Очистка серебра от примесей
Аффинаж в домашних условиях проводить трудно: реактивы доступны в магазинах, но они токсичны. Соблюдайте технику безопасности:
- наденьте защитную маску и перчатки;
- позаботьтесь о вентиляции или работайте на воздухе;
- при приготовлении раствора вливайте кислоту в воду, а не наоборот.
Методики очищения основаны на растворении исходного сырья в кислотах (азотной, серной) с последующим восстановлением из хлорида. Результатом будет металл пробой около 980, который можно дополнительно очистить электролитически, получив на выходе практически чистый элемент.
Уникальные свойства радиотехнического серебра
Практически во всех радиодеталях содержится серебро, которое можно извлечь вне зависимости от пробы. Наибольшая концентрация вещества имеется в устройствах, произведенных в СССР.
Продать техническое серебро
Драгоценный металл уникален своими техническими и эксплуатационными характеристиками, благодаря которым он получил широкое распространение в радиостроении. Это мягкий, пластичный материал, который легко поддается обработке, хорошо плавится, режется, прокатывается и куется. Серебро также используется в сплавах с другими металлами. Полученные соединения имеют низкое электрическое сопротивление, оставаясь при этом хорошими электро- и теплопроводниками.
Полезные примеси в сплавах
Но не стоит расстраиваться: в природе практически не встречаются чистые материалы. Ювелирные изделия не являются исключением. Да и иметь украшение из чистого металла не захочет ни одна модница, так как примесь из свинца или никеля в огромной мере улучшает внешние и физические параметры металла.
Никелевые добавки придают изделию из серебра блеск, облегчают обработку и в определенной мере увеличивают срок службы. Свинец делает сплав более пластичным. И это касается только ювелирной отрасли. Но серебро используется не только для изготовления украшений (широко применяется в технике). Контакты в радиодеталях, проводка в высокоточной технике, покрытие на фотопленке, отражающая часть зеркал — все это техническое серебро.
Обусловлена широта использования данного металла тем, что он обладает рядом незаменимых физических характеристик:
- отличная электропроводность;
- покупка по невысокой стоимости;
- очень высокий уровень теплопроводности;
- невысокая температура плавления, что делает процесс выплавки относительно недорогим;
- под воздействием воздуха на поверхности серебра не образуются ионы, поэтому нет нужды очистить и обезжирить поверхность при ремонте;
- металл мягкий, соответственно, он легко поддается обработке.
Извлечение драгметаллов из радиодеталей в домашних условиях
Технология получения серебра из радиодеталей зависит от состояния металла. Слой покрытия контактов или корпуса в несколько микрон растворяют подобно позолоте, в кислоте. Извлечь серебро в виде лома можно:
- из контактов реле, его много в радиодеталях эпохи СССР;
- плавких вставок;
- конденсаторов.
Лом кустарным способом сплавляют в слитки, металл плавится при температуре 960°С. Тигель заполняют на 1/3 объема, шлак снимают длинной ложкой или петлей из проволоки.
Кустарные способы снятия позолоты с латунных или медных поверхностей известны давно. Применяют метод электролиза: пропускают ток через раствор, на одной из токопроводящих пластинок оседает чистый металл. Золотосодержащие компоненты «добывают» двумя способами: электролизом и горячим растворением.
Обработка азотной кислотой
Радиодетали с серебром и другими благородными металлами погружают в термоколбу и заливают раствором кислоты. Палладий, золото, платина осаждаются без растворения, серебро образует нитрат AgNO3. Его необходимо преобразовать в нерастворимый хлорид. В колбу добавляют раствор соли. Образуется хлорид, который при температуре разлагается на хлор (он улетучивается) и чистое серебро.
Серебряные сплавы отлично растворяются в 30% кислоте, нагретой до 60°С. Сразу весь лом забрасывать не надо, проще вводить металл порциями по 3–5 грамм. Раствор должен быть прозрачным без включений. Если не удалось убрать весь пластик, перед осаждением смесь следует процедить, убрать мешающие включения.
Тепловая обработка
Горячий метод выделения золота подразумевает приготовление «царской водки» (смеси концентрированной серной и азотной кислоты). Ее нагревают до 70°С. Радиодетали достаточно погрузить на несколько минут.
Анодным электролизом в теплой кислоте (ее нагревают до 35°С) извлекают серебро. Когда весь серебряный слой растворится, металл осядет на катоде, сила тока уменьшится. В качестве катода используют свинцовую или железную полосу. Плотность тока варьируется от 0,1 до 1 А/дм2. Установку сделать несложно.
Реактивы, необходимые для извлечения драгоценных металлов, приобретают в специализированных магазинах. Платина извлекается по такой же технологии.
Радиодетали, содержащие драгметаллы
Содержащиеся драгметаллы в радиодеталях образца времен Союза могут достигать до 5%. В транзисторах же не более 2%.
Но настоящий «Клондайк» – это конденсаторы, которые использовались в военной технике. Из них можно извлечь до 8 г золота и 50 г серебра. Рассмотрим подробнее, какие драгметаллы в радиодеталях и в каких именно можно найти.

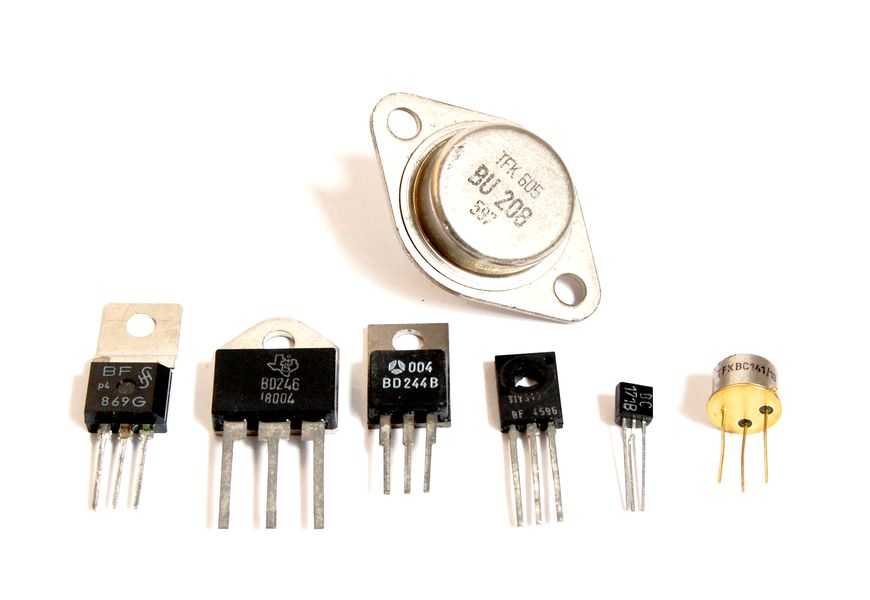

Транзисторы
Выгоднее всего сдавать транзисторы, но не первые попавшиеся под руку, а только определенного типа. Золото присутствует в таких типах транзисторов:
- КТ 605, КТ 603, КТ 602, КТ 316, КТ 312, КТ 306, КТ 302, КТ 301, КТ 203, КТ 201, а также тех, чьи ножки имеют характерный для драгметалла цвет.
- КТ 907, КТ 904, КТ 606 – хотя с виду у них нет позолоченных элементов.
- КТ 970, КТ 958, КТ 934, КТ 931, КТ 930, КТ 925, КТ 920, КТ 919, КТ 911, КТ 909, КТ 817, КТ 816, КТ 815,
- КТ 814, КТ 611, КТ 604, КТ 602 – а также другие, у которых корпус окраски главного драгметалла.
- 2Т 912, КП 947, КП 904, КТ 912, КТ 908, КТ 802, КТ 809, КТ 808, КТ 803, КТ 812, КТ 704 – выпущенные до начала перестройки.
Часто из золота в транзисторе сделана подложка, находящаяся под проводником.
Радиолампы
В лампах содержание золота зависит от конкретной модели. Как правило, драгметаллы наносятся на сетку, расположенную рядом с анодом. Это делается с целью избегания перегрева. Рекордсмены по содержанию золота это – ЛИ702–1; ЛИ703; ЛИ-705; ЛИ-604; К-1; ТГИ1-2500/50; ГУ-84Б; ГУ-78Б; ГУ-73П; ГУ-73Б; ГУ-71Б; ГМИ-7; ГМИ-7-1; ГМИ-4Б; ГМИ-42Б; ГМИ-32Б-1; ГМИ-32Б; ГМИ-2Б; ГМИ-19Б. В этих же и других моделях присутствует в большом количестве серебро, платина, палладий. В большем количестве они использовались в образцах более чем полувековой давности. В те времена даже ножки приборов освещения покрывались благородными металлами.
Резисторы
Радиодетали, содержащие золото, платину и палладий, имеют среди своих составляющих такие резисторы-потенциометры: ПТП 2, ПТП 1, ПЛП 6, ПЛП 2, ПП3 47, ПП3 45, ПП3 44, ПП3 43, ПП3 41, ПП3 40, ППМЛ В, ППМЛ М, ППМЛ И, ППМЛ ИМ, КСП 4, КСП 1, КСД 1, КСУ 1, КП 47, КПП 1, КПУ 1, КПД 1, РС, СП5-44, СП5-39, СП5-37, СП5-24, СП5-22, СП5-21, СП5-20, СП5-18, СП5-17, СП5-16, СП5-15, СП5-14, СП5-4, СП5-3, СП5-2, СП5-1, СП3-44, СП3 39, СП3 19. Особенно ценные резисторы, которые выпускались в 70–80 годах XX века.
Конденсаторы
В конденсаторах содержание драгметаллов есть только в маркировках радиодеталей, использовавшихся в промышленности военной направленности, а точнее:
- Платина и палладий содержится в КМ 6, КМ 5, КМ 4, КМ 3; а также конденсаторах трубчатого типа ЭТ, КТ, К53 30, К53 28, К53 25, К53 22, К53 18, К53 17, К53 16, К53-15, К53 10, К53 7, К53 6, К53 1 и всех подобных деталях, изготовленных в Болгарии времен существования СССР.
- Серебро же можно найти в К15-5, К10-7В.
Разъемы
Разъемы, содержащие золото, выпускались советской промышленностью: СНП59-64В, СНП59-96Р, ГРППМ7-90Ш, РППГ2-48. Толщина драгоценного покрытия может достигать нескольких микрон.
Реле
В реле найти золото не получится, а вот серебра там прилично:
- РЭС-6 – около 157 г.
- РСЧ-52 – около 688 г.
- РКМ-П1 – около 332 г.
- РВМ – около 897 г.
Микросхемы
Среди микросхем к тому же есть радиодетали с содержанием золота:
- К 573, К 564, К 249, К 178, К 134, К 133 и такого же типа.
- К 580, К 564, К 145, К 142 и т. д.
- К 574, К 544, К 228, К 217, К 157, К 140 и других.
- АОТ 101, К 565РУ7, К 65РУ6, К 565РУ5, К 565РУ2, К 500, К 142ен и пр.
Перечень серебросодержащих компонентов в электронике
Основными источниками серебряного вторсырья для аффинажа являются устройства радио- и электротехнических сфер. Помимо лунного металла, устройства могут содержать золото, палладий, тантал, платину.
Советские микросхемы
Наибольшее количество серебряного напыления встречается на микросхемах, произведенных до 1990 года.
Если сравнивать эти советские детали с другими, то они являются достаточно перспективными для аффинажа. Больше всего лунного металла на 1000 единиц микросхем содержат:
- 1200ЦЛ2 — около 120 грамм;
- 1200ЦЛ1 — около 114 грамм;
- 1200M1 — около 90 грамм;
- К57ЗРФ41/42 — около 70 грамм;
Техническое серебро
Конденсаторы электронных машин
Конденсаторы можно найти внутри вычислительных устройств, ламповых телевизоров, магнитофонов, телефонных станций.
Значительное количество драгметалла на 1000 единиц деталей содержат:
- ЭТО-4 600*10 — 14163,6999 грамм;
- ЭТО-4 — 8345,16 грамм;
- ЭТО-3 400*2 — 2450 грамм;
- ЭТО-3 — 1655,07 грамм;
Стоимость одного конденсатора варьируется от 50 до 5000 рублей.
Радиорезисторы
Больше всего ценятся переменные резисторы, чьи медные выводы обрабатывали серебром высшей пробы.
Превалирующее количество драгметалла на 1000 единиц содержат:
- УН-100 – 207 грамм;
- УНУ50 – 132 грамма;
- УН 25 – 67 грамм;
Резисторы относятся к наиболее широко используемым в электронике элементам
Отечественные и импортные разъемы
Соединительные элементы используются для осуществления временного соединения электрических проводников с помощью механического контакта.
Импортные разъемы менее предпочтительны для аффинажа, поскольку уступают по содержанию драгметалла советским в три раза.
Транзисторы
Транзистор — это радиоэлектронный компонент из полупроводникового материала, используемый для усиления, генерирования, коммутации, преобразования электрического сигнала.
Обычно транзисторы приобретают для извлечения золота, но некоторые модели отличаются повышенным содержанием лунного металла. Среди них 2T935A, 2T944A, 2T945A, 2T998A, содержащие от 270 до 520 грамм серебра на 1000 единиц.
Транзистор — радиоэлектронный компонент
Другие электроприборы советских времен
Существует множество других приборов, скрывающих настоящие сокровища в составе. Среди них:
- кинопленка;
- светодиоды;
- переключатели, кнопки;
- генераторные лампы;
- реле.
Помимо электроники, серебро можно извлечь из лома серебряной посуды, отходов ювелирного производства, серебряных припоев.
Реализация добычи
Не стоит забывать, что деятельность по переработке лома и отходов драгоценных металлов подлежат лицензированию согласно законодательству РФ.
Если попытаться продать металл, самостоятельно полученный из радиодеталей, скупщикам, следует узнать об уголовной ответственности за незаконную добычу и сбыт.
Нарушения регулируются статьей 15.44 КОАП, которая гласит: размер штрафа составит однократный или полуторакратный размер стоимости материалов, являющихся предметом правонарушения.
Стоимость различных проб
Стоимость любой пробы зависит от цен на чистый драгметалл, установленный ЦБ РФ. Чтобы определить актуальную стоимость пробы, нужно умножить текущую цену высшего сплава на требуемый коэффициент.
Актуальная стоимость проб на 2021 год:
| Проба | Стоимость за грамм, руб. |
|---|---|
| 999 | 37 |
| 960 | 35,5 |
| 925 | 34 |
| 875 | 32 |
| 830 | 30 |
Серебро из радиодеталей обычно имеет 999, 960, 875 пробу.
Места продажи
Покупателей следует искать на тематических форумах и сайтах, среди частных объявлений. Ломбарды и скупки принимают такой металл в несколько раз дешевле его реальной стоимости.
Если отсутствует лицензия, разрешающая добывать драгметалл из вторсырья, из полученного серебра можно попробовать самостоятельно изготовить несложное украшение.
Где содержится
Из технических сплавов создается многое из того, чем мы пользуемся ежедневно. Если вы читаете статью на работе, оглянитесь вокруг и посмотрите на оргтехнику — серебро есть в каждом устройстве и микросхеме. В одном блоке питания содержится 1,5 г.
Чем современнее устройство, тем меньше в нем содержание драгметаллов и тем, соответственно, труднее их извлечь.
Государство контролирует утилизацию техники не только из соображений безопасности окружающей среды, но и для уменьшения потерь драгоценных металлов при переработке. Принимать у населения высокотехнологичный лом, содержащий драгметаллы, могут только лицензированные организации — к примеру, в Москве таких несколько десятков.
Как извлечь из радиодеталей
Чтобы добыть серебро из радиотехнического лома (например реле или микропереключателя типа МП), нужно определить, в каких частях (контактах) содержится серебро, и аккуратно отделить их кусачками или ножницами (в зависимости от прочности материала). Радиотехнический сплав имеет примерно 817 пробу, а одно реле наградит вас 0,5–3 г благородного металла.
Как выглядит типичный микропереключатель, содержащий серебро, можно посмотреть на фото.
Очистка серебра от примесей
Аффинаж в домашних условиях проводить трудно: реактивы доступны в магазинах, но они токсичны. Соблюдайте технику безопасности:
- наденьте защитную маску и перчатки;
- позаботьтесь о вентиляции или работайте на воздухе;
- при приготовлении раствора вливайте кислоту в воду, а не наоборот.
Методики очищения основаны на растворении исходного сырья в кислотах (азотной, серной) с последующим восстановлением из хлорида. Результатом будет металл пробой около 980, который можно дополнительно очистить электролитически, получив на выходе практически чистый элемент.
Особенности применения трехпозиционного переключателя
Трехпозиционный перекидной рубильник
Трехполюсный рубильник подходит для подсоединения резервного питания к домашней линии. Он используется только после отключения нагрузки. Генератор понадобится активировать и выставить в рабочее положение. Затем нужно подсоединить к нему домовую сеть. При проведении ремонтных работ рубильник будет использоваться как разъединитель.
Монтаж устройств
Перекидное электрооборудование устанавливает в распредщите. Для внутреннего монтажа подходят модели с пластиковым корпусом, для наружного – металлический. Внутри коробов есть специальная DIN-рейка для рубильников. Монтаж приборов выполняется следующим образом:
- Модели, выключающиеся под воздействием нагрузки, устанавливаются вертикально.
- Подбирается тип шин и проводов. Их сечение должно соответствовать токовому номиналу переключателей.
- Шины и провода подводятся на неподвижные контакты.
-
Элементы плотно зажимают клеммами для надежности контактов и устранения возможности перегрева.
- Резьбу гаек покрывают вазелином.
- Контактные гайки затягиваются плавно. После первого поворота гаечного ключа гайку ослабляют, а потом аккуратно затягивают.
- На поверхность контактных ножей наносится касторовое масло, которой предотвратит их заклинивание в стойках.
- Производится заземление металлических нетоковедущих элементов на внешней части короба.
Порядок включения
Перед подключением необходимо остановить вводной автомат
Трехпозиционные, или пакетные устройства выпускаются без разъединителя. Они подключаются так:
- Остановка вводного автомата.
- Установка рукоятки прибора на генераторную линию.
- Выключение автомата нагрузки.
- Подсоединение кабеля переключателя к генераторной розетке.
- Запуск генератора, ожидание прогрева (2 мин).
- Подача питания на рубильник.
- Включение автоматов нагрузки.
Автоматы ставятся на каждый из вводов.
Где содержится больше всего драгметаллов?
Среди всех устройств можно выделить несколько, содержание драгоценных металлов в которых превышает мыслимые пределы. Сегодня отыскать подобную технику достаточно сложно, поскольку из-за высокой стоимости драгоценных металлов за ней ведется активная охота, но попытать счастье можно.
Следующую технику все еще реально можно отыскать, и даже один экземпляр способен помочь прилично заработать:
- Программатор модели 815. В зависимости от модификации, в этом устройстве содержится до 21 грамма золота, 32 грамм серебра, 2,78 г платины и 1,35 г палладия. Скупка такой техники заинтересует любую специализирующуюся компанию, а цена одной единицы составляет десятки тысяч рублей.
- Анализаторы моделей 817, 820, 821, 823 и 831 — до 11 грамм золота и 0,9 г платины. Высокое содержание драгметаллов в конденсаторах позволяет найти в таких устройствах минимум 11 грамм серебра и 3,5 грамма золота.
- Вольтметры и милливольтметры с номерами серии типа В2-27, В3-48 и так далее.
- Генераторы, осциллографы и частометры десятков различных моделей.
- Драгоценные металлы содержит практически любая радиостанция, в особенности золото и серебро, в меньшей степени — платины. Мощная радиостанция, работающая на нескольких частотах и оснащенная дополнительным оборудованием, может содержать несколько десятков грамм драгметаллов.
