Проверка работоспособности зарядного устройства
В условиях продажи зарядного устройства в магазине при отсутствии аккумулятора, а также у потребителя для проверки работоспособности зарядного устройства, допускается кратковременно использовать вместо аккумулятора батарейки из сухих элементов общим напряжением не менее 4 В (удобнее всего использовать батарейку на напряжение 4,5 В, допускается использование последовательно включенных элементов по 1,5 В каждый – не менее 3х элементов).
Проверку производить следующим образом:
- Установить ручку В в крайнее левое положение.
- Подключить контактные зажимы зарядного устройства к выводам батареи, соблюдая полярность: зажим «+» устройства к «+» батарейки, а зажим «-» устройства к «-» батарейки.
- Включить зарядное устройство в сеть переменного тока напряжением 220 В, при этом па лицевой панели устройства загорится светодиод «СЕТЬ» и в зависимости от состояния электронной схемы может загореться светодиод. Нажать кнопку . При этом, если горел светодиод, то он погаснет.
- Поворотом ручки по часовой стрелке убедиться в изменении тока (ток будет плавно увеличиваться). Это является критерием работоспособности устройства. Примечание. Во избежание преждевременного выхода проверочной батареи из строя рекомендуется проверку тока проводить не более 5 ч- 10 секунд и величину тока устанавливать не более 3-5 А.
- После проверки выведите ручку (против часовой стрелки до отсутствия показаний зарядного тока. Отключите зарядное устройство от сети и от батарейки.
Читать также: Углекислый газ молекулярная формула
Кассетный магнитофон «Парус-201-стерео»
Саратовский завод «Знамя Труда». Производство начато в 1983 годуКассетный стереомагнитофон — »Парус-201-стерео» предназначен для записи и воспроизведения программ на кассеты с магнитной лентой МК-60 или МК-90. Магнитофон имеет функции: запись и прослушивание стерео и моно программ через внешний усилитель в стерео и моно режимах, или через встроенный контрольный динамик в моно режиме; возможность подключения с тереофонических телефонов и внешнего громкоговорителя или АС; встроенный шумоподавитель; автостоп всех режимов; трёхдекадный счётчик расхода ленты. На лицевой панели магнитофона находятся следующие органы управления: кнопки управления ЛПМ; регулятор громкости; регуляторы тембра по низшим и высшим частотам, совмещённые регуляторы уровня записи левого и правого каналов; кнопка контроля разряда батарей; кнопки включения шумоподавителя и стереофоническихтелефонов на боковой левой стенке: гнёзда внешней АС, выхода на стереонаушники и внешнего питания 12 В на боковой правой стороне: гнёзда подключения микрофона, звукоснимателя, приёмника на запись, преключатель моно и стерео режима при записи и гнездо линейного выхода. Магнитофон имеет универсальное питание: от сети 220 вольт через встроенный блок питания, от внешнего источника постоянного тока 12 вольт или от 8 элементов А-343. Технические параметры: Скорость протяжки ленты: 4.76 см/сек; Частотный диапазон: 40…14000 Гц; Детонация 0.3%: Максимальная выходная мощность контрольного усилителя 2.5 Вт: Вес: 2.4 кг.
Кассетный стереофонический магнитофон второго класса «Весна-211-стерео». Запорожский электромашиностроительный завод Искра. Выпуск с 1978 года.
Аналогичный по виду, конструкции и параметрам магнитофон под маркой »Россия-211-стерео», производило с 1979 года Челябинскиое ПО — »Полёт».
Магнитофон разработан на основе модели »Весна-201-стерео» и отличается от неё внешним оформлением и наличием таких эксплуатационных удобств как; полный автостоп, а так же контроль уровня записи по пиковым индикаторам, на светодиодах. Имеется устройство шумопонижения и счетчик расхода ленты.
Магнитофон может работать на встроенный громкоговоритель »2ГД-40» или на выносные громкоговорители »6АС-503», в каждом из них установлены по 2 головки типа 4ГД-35. Питание от электросети или от восьми элементов 373.
Портативный кассетный монофонический магнитофон третьего класса «Электроника-302»
Магнитофон »Электроника-302» выпускался до 1984 года. Основной завод который выпускал эту модель — Московский »ТочМаш», Магнитофон »Электроника-302» предназначен для записи и воспроизведения звука на магнитную ленту шириной 3,81 мм помещенную в кассету МК-60.
Он разработан на базе унифицированной модели »Электроника-301» отличаясь от неё применением новой динамической головки 1ГД-40 вместо 0,5ГД-30, ползунковых регуляторов громкости и тембра, более современным внешним видом. Из-за претензий гарантийных мастерских на плохое качество ползунковых регуляторов, они вскоре были заменены на обычные угловые.
Магнитофон за годы выпуска претерпел много изменений в электрической схеме, в выходном каскаде усилителя ставили транзисторы и микросхему, корректировалась вся схема .
Устройство изделия
Устройство УЗ-А представляет собой выпрямитель с плавной установкой тока. С выводов 3, 6 сетевого трансформатора Т1 напряжение поступает на 2[-полупериодный управляемый выпрямитель, выполненный на тиристорах VS1 и VS2.
Выпрямленное напряжение подается на аккумуляторную батарею через контакты X1 («плюс») и Х2 («минус»). Для контроля величины тока заряда служит индикатор тока РА1.
Для отключения цепи заряда от аккумулятора через 10,5 ± 1 час, управления работой тиристоров и установки необходимого тока заряда служит схема, собранная на транзисторах VT1 + VT11 и микросхеме DD1.
На транзисторе VT1 выполнен формирователь импульсов с частотой 50 Гц, на интегральной схеме DD1 – счетчик импульсов, на транзисторах VT8 и VT10 – делитель частоты на 2, на транзисторе VT6 – управляемый генератор (стабилизатор) тока.
При этом необходимый ток заряда устанавливается потенциометром RP1.
Генератор управляющих импульсов выполнен на транзисторах VTЗ и VT7.
Транзистор VT2 является усилителем этих импульсов по мощности.
Рис. 2. Принципиальная схема устройства зарядного автоматического «Электроника» – вариант 1 (нумерация деталей выполнена согласно маркировке на заводской схеме).
Рис. 3. Принципиальная схема устройства зарядного автоматического «Электроника» – вариант 2 (нумерация деталей выполнена согласно маркировке на заводской плате).
Рис. 4. Монтажная плата устройства зарядного автоматического «Электроника».
Рис. 5. Монтажная плата устройства зарядного автоматического «Электроника».
На транзисторе VT11 выполнена схема защиты от короткого замыкания и переполюсовки выводов.
Схема на транзисторах VT4 и VT5 служит для переключения устройства в режим уменьшенного тока (через 6 – 8 часов ток уменьшится в 1,3 – 2,5 раза).
Читать также: Горизонтально строгальный станок по металлу
На диодах VD7 и VD8 собран выпрямитель питания схемы формирователя импульсов и счетчика. Диоды VD5 и VD6 запрещают подачу импульсов на управляющий электрод тиристора в момент, когда к тиристору приложено обратное напряжение.
Для индикации включения сети и конца заряда служат светодиоды VD2 и VD13.
Предприятие – изготовитель оставляет за собой право замены отдельных элементов схемы, не влияющих на технические характеристики изделия.

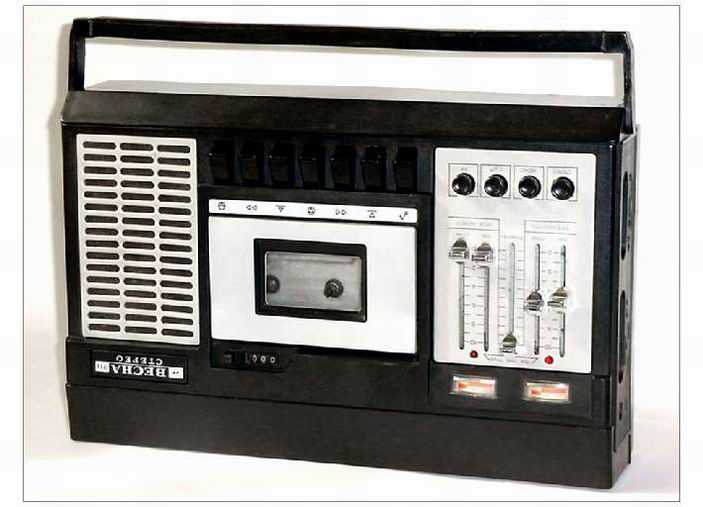

Кассетный стереофонический магнитофон второго класса «Весна-211-стерео»
Запорожский электромашиностроительный завод Искра. Выпуск с 1978 года.Аналогичный по виду, конструкции и параметрам магнитофон под маркой »Россия-211-стерео», производило с 1979 года Челябинскиое ПО — »Полёт».Магнитофон »Весна-211-стерео» разработан на основе модели »Весна-201-стерео» и отличается от неё внешним оформлением и наличием таких эксплуатационных удобств как; полный автостоп, а так же контроль уровня записи по пиковым индикаторам, на светодиодах. Имеется устройство шумопонижения и счетчик расхода ленты. Магнитофон может работать на встроенный громкоговоритель »2ГД-40» или на выносные громкоговорители »6АС-503», в каждом из них установлены по 2 головки типа 4ГД-35. Питание от электросети или от восьми элементов 373. В 1979 году магнитофон выпускался с наименованием Весна-211-1-стерео ничем не отличавшийся от базового.
Кассетный стереофонический магнитофон «Весна-201-стерео». Запорожский ЭМЗ Искра. Выпуск модели с 1977 года.
Магнитофон работает на собственный громкоговоритель как монофонический, а на выносные АС как стереофонический. Полоса воспроизводимых звуковых частот на выносных АС 63…10000 Гц. Номинальная выходная мощность усилителей на собственную АС — 0,8 Вт, на выносные АС 2х3 Вт.
В преддверии олимпийских игр 1980 года, с начала 1978 года к наименованию магнитофона добавили атрибут »олимпийский». Соответственно увеличилась и стоимость магнитофона. До 1978 года пластмассовый футляр магнитофона по бокам и сзади наверх был оклеен декоративной плёнкой под дерево, а с 1978 года он стал выпускаться только лишь в пластмассе, с добавлением алюминиевого оформления.
Портативный кассетный монофонический магнитофон третьего класса «Электроника-302»
Магнитофон »Электроника-302» выпускался до 1984 года. Основной завод который выпускал эту модель — Московский »ТочМаш», но думаю что магнитофон выпускал ещё какой-тозавод, его логотип на третьем магнитофоне. Магнитофон »Электроника-302» предназначен для записи и воспроизведения звука на магнитную ленту шириной 3,81 мм помещенную в кассету МК-60.Он разработан на базе унифицированной модели »Электроника-301» отличаясь от неё применением новой динамической головки 1ГД-40 вместо 0,5ГД-30, ползунковых регуляторов громкости и тембра, более современным внешним видом. Номинальная выходная мощность усилителя магнитофона 0,8 Вт, диапазон рабочих звуковых частот 63…10000 Гц. Питается магнитофон от шести элементов 343 а через вставляемый в батарейный отсек блок питания и от сети переменного тока напряжением 127/220 В. Размеры магнитофона — 315х225х90 мм, вес 3,5 кг. Из-за претензий гарантийных мастерских на плохое качество ползунковых регуляторов, они вскоре были заменены на обычные угловые.Магнитофон за годы выпуска претерпел много изменений в электрической схеме, в выходном каскаде усилителя ставили транзисторы и микросхему, корректировалась вся схема.Кассетный магнитофон ИЖ-302.
Ижевский мотозавод. Выпуск 1982 год.— Магнитофон создан на базе магнитофона »Электроника-302», учитывая модернизации. Он предназначен для записи или воспроизведения звука, с применением магнитной ленты, размещенной в кассете МК-60. Магнитофон »ИЖ-302» состоит из 3 основных узлов, размещенных в пластмассовом корпусе: ленто-протяжного механизма, усилителя и вкладываемого блока питания. Магнитофон позволяет производить: запись с микрофона МД-64М, радио или телевизионного приёмника, усилителя звуковой частоты, радиотрансляционной линии, электрофона и другого магнитофона; воспроизведение через встроенный громкоговоритель, усилитель звуковой частоты, внешнюю АС, головные телефоны — ТДС-3. Контроль уровня записи производится с помощью стрелочного индикатора. При воспроизведении и перемотках индикатор показывает напряжение питания. Магнитофон обеспечивает при записи или воспроизведении временную остановку носителя, которая осуществляется нажатием на клавишу временной остановки, при повторном нажатии на эту же клавишу возобновляется движение носителя. Выключение записи или воспроизведения, выполняется нажатием на клавишу стопа и подъёма кассеты, до сброса нажатых клавиш, при повторном нажатии на эту же клавишу происходит подъём кассеты. Кнопка, расположенная па микрофоне, позволяет дистанционно управлять включением и выключением магнитофона, что дает возможность использовать его в репортерских целях. Продолжительность работы от одного комплекта свежих элементов типа А-343 не менее 10 часов, при цикличной работе не более двух часов в сутки.
