Содержание драгоценных металлов в различных устройствах
Приборы, вышедшие из строя или потерявшие практический интерес, предприимчивыми людьми подвергаются аффинажу. С помощью этого процесса драгметаллы в технике очищаются от примесей для последующего использования в качестве ценностей или для применения в других приборах.
Наличие и количество драгоценных металлов в каждом устройстве зависит от маркировки и серии радиодетали. В некоторых элементах техники попадаются такие благородные и редкие металлы как золото, платина и палладий. Они достаточно устойчивы к окислению и обладают высокой сопротивляемостью к агрессивным средам.
Микросхемы
В микросхемах содержится золото (Au) и серебро (Ag). Платина практически не встречается, либо содержится в малых количествах. Таблица наглядно показывает содержание драгоценных металлов в микросхемах. Все цифры указаны в миллиграммах, из расчета наличия ценных элементов в 1 микросхеме.
| Тип детали | Золото | Серебро |
| к1200цл1 | 0,0056 | |
| 133ЛА1 | 0,0212136 | 0,000758 |
| 542НД1 | 0,0209665 | 0,032320 |
| 1002ХП1 | 0,0283 | 0,0492 |
| 0537РУЗВ | 0,0132847 | 0,031068 |
Конденсаторы
В таблице указанно количество драгоценных металлов в граммах (г) из расчета содержания в 1 изделии. Содержание драгметаллов приведено фактическое, а не то, которое указано в паспорте устройств.
| Маркировка изделия | Золото | Серебро | Платина | Палладий |
| KM-56-M1500-1300 пФ | 0,0134823 | 0,0238574 | ||
| 1КВПМ | 0,0266000 | |||
| 1КПВМ 1-7 | 0,0260000 | |||
| 1КПВМ-147 | 0,0242000 | |||
| 1КПВМ-147 эксп. | 0,0242000 | |||
| 1КПВМ-2 3.600.042 | 0,0300000 | |||
| 2КПВМ-146 | 0,0465000 | |||
| 6N8J | 0,0300000 | |||
| КП1-22-10кВ 50-3000 пФ | 3,8878000 | 43,0342000 | ||
| КП1-27-35КВ 60-750 пФ эксп. | 5,2109400 | 68,8688300 | ||
| К10-17 2А КР. гр. Н50П | 0,0097689 | 0,0016628 |
Транзисторы
| Маркировка изделия | Золото | Серебро | Платина |
| КТ970А | 0,0446085 | 0,0405459 | |
| 2Т994А | 0,0754258 | 0,1428440 | 0,0000275 |
| 19С17 | 0,02 | ||
| 2Т998А | 0,0319096 | 0,2735409 | |
| 2Т203В | 0,0111634 | ||
| 2Т948 | 0,0338111 | 0,046152 | |
| 2Т948Б | 0,03468 | 0,04487 |
Разъединители
| Маркировка изделия | Золото | Серебро | Платина |
| РЕ11-49 | 349,1 | ||
| РЕ15-49 | 27,31 | ||
| РЕ15-53 | 54,63 | ||
| РЕ15-59 | 109,2 | ||
| РЕ15-61 | 163,9 | ||
| РЕ15-65 | 218,5 | ||
| РЕ17-65 | 228,2 |
Резисторы
| Маркировка изделия | Золото | Серебро | Платина |
| 1ПЕВР-10 ВТ, 15 ВТ | 0,0786 | ||
| 1ПЭВ-100 ГОСТ 6313-66 | 0,0786 | ||
| 1ПЭВ-25 | 0,0786 | ||
| 1ПЭВ-30 | 0,0786 | ||
| 1ПЭВ-30 ГОСТ 6513-66 | 0,0786 |
Гнёзда
| Маркировка изделия | Золото | Серебро | Платина |
| 6р-150а | 2,28 | 1,496 | |
| БО4.04137 | 0,125035 | ||
| КИ7.746.012 | 0,06288 | ||
| КИ7.746.013 | 0,06363 | ||
| ИЮ3.649.006 | 2,064 | ||
| ИЮ3.649.010 | 2,52 |
Реле
| Маркировка изделия | Золото | Серебро | Платина |
| 112.3702 | 0,075 | 0,095 | |
| 132-1В (холодильник) | 0,36 | ||
| 2РВМ (4 к-та) | 0,0127 | 1,5878 | |
| 2РВМ-190 | 1,58 | ||
| 47 УХЛ4 | 0,066 | 1,09 | |
| 8В-2-К ОС | 3,63522 | ||
| 8В-2-К,ОС | 3,63522 |
Выключатель
| Маркировка изделия | Золото | Серебро | Платина |
| БВИ-433 | 0,0082 | 0,0872 | 0,0024 |
| БВИ-452 | 0,0063 | 0,3696 | 0,0016 |
| БВФ-622 | 0,0144 | 0,4443 | 0,0151 |
| ВВ-250Р | 0,011 | 40,09338 | |
| ВВ-330Б-31.5-2000У1 | 2394,54 | ||
| ВВ-400Р | 0,011 | 40,09338 | |
| УБ-250А | 14,8852 |
Диоды
| Маркировка изделия | Золото | Серебро | Платина |
| 1631А | 0,00047 | ||
| 1631Б | 0,00047 | ||
| 1А402А | 0,002206 | 0,013594 | |
| 1А402АР | 0,020384 | 0,02527 | |
| 1А404Г | 0,021715 | 0,021208 | |
| 1А404Д | 0,021715 | 0,021208 |
СВЧ диод
| Маркировка изделия | Золото | Серебро | Платина |
| 1А106АР | 0,00381 | 0,02712 | |
| 1А106Б | 0,0019 | 0,01356 | |
| 1А408А | 0,00548 | 0,00301 | |
| 1А501Б | 0,0019 | 0,01359 | |
| 2А107А | 0,00438 | 0,00169 | |
| 2А107АР | 0,00876 | 0,00338 | |
| 2А108А | 0,00438 | 0,00169 |
Генераторные лампы
| Маркировка изделия | Золото | Серебро | Платина |
| ГМИ-6 | 0,0593 | 0,0008 | |
| ГМИ-6-1 | 0,0592 | 0,0008 | |
| ГИ-30 | 0,0377 | 0,0003 | 0,0006 |
| ГМИ-10 | 0,2937 | 0,0005 | 0,0047 |
| ГМИ-32Б | 2,3258 | 17,088 | 0,0335 |
| ГМИ-32Б-1 | 2,326 | 14,392 | 0,0335 |
| ГМИ-29Б-1 | 6,363 | 54,598 | 0,092 |
| ГМИ29А-1 | 6,363 | 35,959 | 0,092 |
Резонаторы
| Маркировка изделия | Золото | Серебро | Платина |
| КВАРЦ РБ02 РЦ3.382.369ТУ | 0,00013 | 0,00398 | |
| КВАРЦ РВ18 АУ0.338.037ТУ | 0,00087 | 0,0165 | |
| 2041.15.130-01 | 0,113944 | ||
| D15,2Х11,2Х07,6 | 0,02441 | ||
| ББ7.124.084 | 0,32386 | ||
| БЛОК 2073М | 0.24106 | 14.77563 | 0.07063 |
Тиристоры
| Маркировка изделия | Золото | Серебро | Платина |
| 2Н102Б | 1,212 | ||
| 2Н102В | 0,0007 | ||
| 2У101 | 0,002665 | ||
| 2У101А | 0,00284 | ||
| 2У101А-Е | 0,000516 | ||
| 2У104А | 0,019051 | ||
| 2У106 | 0,030507 | 0,000821 | |
| 2У106А | 0,03 |
Тублеры
| Маркировка изделия | Золото | Серебро | Платина |
| Б5-29 | 0,29287 | 2,075361 | |
| Б5-30 | 0,25 | 0,96 | |
| Б5-31 | 0,25 | 0,96 | |
| Б6-30 | 0,25 | 0,96 | |
| ВБТ-2 | 5,512 | ||
| ВБТ-4 | 5,499 | ||
| МТД3 (микротумблер) 0.360.016 | 0,21437 | 0,107175 | |
| ПТ-1Т | 1,55748 |
Микросхемы
Использование золота в микросхемах обусловлено высокой электропроводимостью этого металла. Его применение позволяет добиться миниатюрных размеров и надёжности контактов, пайки и соединений других типов.
Современные технологии позволяют создавать такие элементы в виде тончайших покрытий. Процент золота в микросхемах невысок, но работа с большим количеством такого сырья становится рентабельной и выгодной.
В таблице ниже указано, в каких микросхемах есть золото (марки, в которых оно используется) и сколько его.
| Марка микросхемы | Содержание золота в милиграммах |
| КР531КП12 | 0.55 |
| 1109КТ5 | 25.54 |
| КР1005ХА4 | 0.80 |
| К1108ПА15 | 35.25 |
| К101КТ1В | 17.97 |
Технические характеристики
МС 0511 — вид сзади
МС 0511 — вид слева

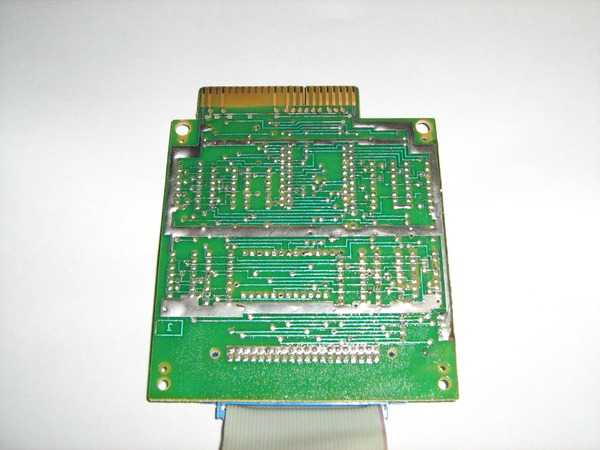

МС 0511 — печатная плата
Клавиатура «Электроника МС 7007»
Набор символов УКНЦ — встроенный шрифт
Изделие «Электроника МС 0511» имело три исполнения, различающихся напряжением питания и наличием контроллера сетевого адаптера:
- Электроника МС 0511 — напряжение питания 42 В, контроллер СА У13.065.303
- Электроника МС 0511.01 — напряжение питания 220 В, контроллер СА У13.065.303
- Электроника МС 0511.02 — напряжение питания 220 В, контроллер СА отсутствует
Основные технические характеристики:
- Центральный процессор (ЦП): — 16-разрядный КМ1801ВМ2 на тактовой частоте 8 МГц, быстродействие — около 600 тыс. оп./с
- Периферийный процессор (ПП): КМ1801ВМ2, тактовая частота 6,25 МГц, быстродействие — около 400 тыс. оп./с
- Память ЦП: ОЗУ — 64 Кбайт, доступно пользователю — 56 Кбайт
- Память ПП: ОЗУ — 32 Кбайт, из них доступно для запуска пользовательских подпрограмм — 22 Кбайт, ПЗУ — 32 Кбайт, видеопамять — 96 Кбайт (3 блока по 32 Кбайт)
- Режимы отображения: текстовый 24 строки по 10/20/40/80 символов
(матрица символа — 8×11 точек), графический — 640 × 288 (более низкое
разрешение по горизонтали имитируется масштабированием в 2/4/8 раз,
которое может применяться отдельно к каждой строке), 8 цветов (из
палитры 16) - Клавиатура: «Электроника МС 7007», 88 клавиш
- Размеры: «Электроника МС 0511» — 448 × 290 × 80 мм
- Вес: 3,5 кг
- Потребляемая мощность: не более 25 Вт
Исполнение — моноблок, системный блок совмещён с клавиатурой.
Интерфейсы:
- Два видеовыхода XP3, XP4 (соединены параллельно)
- Параллельный порт XP5 для подключения принтера и других устройств по интерфейсам ИРПР, ИРПР-М (Centronics)
- Последовательный порт «Стык С2» XP6 — функциональный аналог RS-232, с фиксированной скоростью обмена 9600 бит/с
- Интерфейс для подключения бытового магнитофона XS5 (скорость обмена — 1200 бит/с)

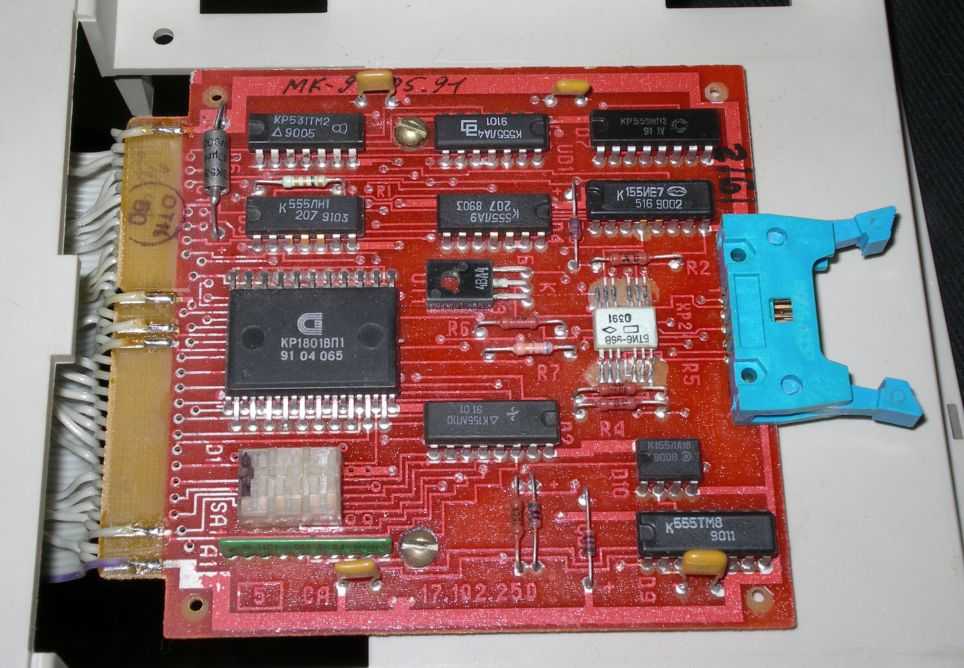

- Сетевой адаптер (для машин, работающих в составе сети). Построен на основе БИС КР1801ВП1-065. Локальная сеть — двухпроводная кольцевая, 57 600 бит/с, с контролем чётности
- Два 48-контактных разъема XS1, XS2 для подключения различных периферийных устройств к магистрали ПП, в том числе:
- контроллера НГМД — устройство КМД УК (У13.065.013) на основе БИС КР1801ВП1-097 или −128
- электронного диска (существовали версии объёмом 128 Кбайт, 512 Кбайт и 1 Мбайт)
- различные кассеты ПЗУ с интерпретаторами языков программирования Бейсик, Фокал, и т. п.
- Внутренние разъёмы клавиатуры XS3, XS4
В сохранившейся документации упоминается модификация УКНЦ Электроника МС-0512. Отличия от МС-0511:
- размеры — 364 × 206 × 76 мм
- клавиатура — 4.305.302
- интерфейс кассеты ПЗУ — отсутствует
Информация о запуске в серию отсутствует.
Электроника МС 0202
КУВТ «Электроника МС 0202» (комплект учебной вычислительной техники, он же КВУ (комплекс вычислительный учебный), также известный под названием «Электроника УК НЦ» (учебный компьютер Научного центра)) предназначался для использования в школах, техникумах, ПТУ и высших учебных заведениях для обучения основам информатики и вычислительной техники и был призван заменить КУВТ-86.
«УК НЦ» — двухмашинный комплекс, состоящий из центральной и периферийной машин, соединённых каналом связи. Комплекс состоял из рабочего места преподавателя (РМП, центральная машина, ЦМ) «Электроника МС 0511.02» и до 12 рабочих мест учащихся (РМУ, периферийная машина, ПМ) «Электроника МС 0511.01», соединённых локальной кольцевой сетью. Каждое рабочее место состоит из микро-ЭВМ Электроника МС 0511 и монитора — монохромного (МС 6105) или цветного (МС 6106). В состав РМП входили, помимо этого, накопитель на гибких магнитных дисках («Электроника НГМД-6022», «Электроника МС 5309» либо «Электроника МС 5310») и принтер (Д-100, Epson FX-800, Robotron СМ 6329.01 М). РМУ обладал упрощённой платой микроЭВМ, не содержащей контроллеров накопителя и принтера.
Модификация «Электроника МС 0202.04» включала в себя только рабочее место преподавателя.
АТС как способ обогатиться
Если кому-то встретятся старые АТС или Автоматические Телефонные станции, то не стоит, поморщившись проходить мимо. В них обязательно имелось и серебро, и палладий, и золото с платиной. Драгоценные металлы используются не из-за расточительности, а по той причине, что они обладают выдающимися физико-химическими свойствами. И золото, и серебро прекрасно проводят электрический ток, но при этом они не подвергаются коррозии и не окисляются со временем под действием воздуха и тока.
Каждая АТС имеет в своем составе большое количество и меди, которую очень ценят в наше время, так как цены на нее выросли. Помимо цветных и черных металлов в АТС использовались и драгметаллы. Эксперты указывают на то, что драгметаллы в измерительных приборах чаще всего применялись в очень малых количествах, а в АТС достаточно в больших. С одной старой АТС можно получить до двух килограммов серебра и несколько десятков или сот граммов золота.
Какие измерительные советские приборы самые богатые на драгметаллы
Палладия в них также много, но этот металл чаще всего применялся в сплавах с другими металлами палладиевой группы таблицы Менделеева, так как у всех металлов данной подгруппы практически одинаковые свойства, а выделение в чистом виде недорогого палладия в советское время было делом нерентабельным.
Реле
Среди всех радиодеталей, которые выпускала советская промышленность, реле – это самые дорогие и наиболее сложные в определении наличия золота электронные компоненты. Часто нужно точно знать не только тип реле и отличия в паспортной маркировке, но и годы и даже определенные месяцы выпуска.
Это связано с тем, что для изготовления одних и тех же моделей могло использоваться не только золото, но и серебро или палладий с иридием, при этом выбор металла определялся на заводе по его наличию.
В зависимости от типа реле золотом покрывали либо его контакты, либо выводы, либо и то, и другое сразу. Поэтому нельзя откусывать выводы («ноги») при демонтаже, пока точно не известно, где именно в радиодетали находится золото.
Типы реле с особенностями маркировки и датами выпуска, в которых есть золото.
| Тип реле | Тип маркировки | Отличительный признак маркировки | Дата выпуска |
| РЭС-7 | любой | нет | любая |
| РЭС-9 | со слитной маркировкой | заканчивается на 213, 215, 216, 217 и 218 | до 1982 |
| с раздельной маркировкой | начинается на 09, 11, 12, 13 и 14 | 01.1982 и 12.1989 | |
| РЭС-10 | со слитной маркировкой | заканчивается на 311, 312, 313, 314, 315, 316 и 320 | до 1982 |
| с раздельной маркировкой | 031-08, 031-09, 031-10, 031-11, 031-12, 031-13, 050-02 | 01.1982 и 12.1989 | |
| РЭС-22 | со слитной маркировкой | заканчивается на 133 и 200-299 | до 1982 |
| с раздельной маркировкой | начинается с 023-09, 023-10, 023-11, 023-12, 023-13 | до 01.1990 | |
| РЭС-34 | со слитной маркировкой | заканчивается на 378 | до 1982 |
| с раздельной маркировкой | начинается с 2301 | до 1982 | |
| РЭС-48 | со слитной маркировкой | заканчивается на 201-207 | до 1989 |
| РП4, РП5, РП7 | любая | не выбита, а написана белой краской | до 1967 |
| любая | написана белой краской, обязательно наличие пломбы | 1967-1973 | |
| РПС-11/5 и РПС-11/7 | любая | нет | до 1973 |
| РПС-18/4, РПС-18/5 и РПС-18/7 | любая | нет | до 02.1992 |
| РПС-20 | со слитной маркировкой | заканчивается на 756,760,761,762 и 763 | до 1982 |
| РПС-32 | со слитной маркировкой | заканчивается на 201-216 | до 1991 |
| РПС-34 | со слитной маркировкой | заканчивается на 234-236 | до 12.1979 |
| ДП-12 | со слитной маркировкой | заканчивается на 902, 903, 906 | до 1974 |
| с раздельной маркировкой | начинается с 01 и 03 | до 1990 |
Вас может заинтересовать: Как проверить золото на подлинность в домашних условиях: 7 методов
В таблице приведены типы реле, в которых есть значимое количество золота. В зависимости от марки, в каждой радиодетали содержится золото массой от 0,015 до 0,75 грамм. Поэтому стоимость некоторых реле доходит до 1200 рублей за единицу.
Контакты реле РЭС-7 и РЭС-22 полностью покрыты чистейшим золотом 999 пробы толщиной в несколько микрон. За счет этого они невероятно надежны, поэтому радиодетали этих марок, которые не были в использовании или хорошо сохранились, выгоднее продавать не на лом, а мастерам, которые скупают их для использования в электронных схемах.
Электроника МС 0202
Электроника МС 0202.04
Комплекс вычислительный учебный (КВУ) Электроника МС 0202 предназначался для использования в школах, ПТУ и других учебных заведениях для обучения основам информатики и вычислительной техники и был призван заменить КУВТ-86.
Помимо учебного применения, на основе УКНЦ строились системы управления
технологическими процессами, телеграфные концентраторы и другие системы.
КВУ состоит из рабочего места преподавателя (РМП) и 2-12 рабочих мест учащихся (РМУ). Каждое рабочее место состоит из микро-ЭВМ Электроника МС 0511
и монитора — монохромного (МС 6105) или цветного (МС 6106). В состав
РМП входили, помимо этого, накопитель на гибких магнитных дисках
(«Электроника НГМД-6022», «Электроника МС 5309» либо «Электроника МС
5310») и принтер (Д-100, Epson FX-800, Robotron СМ 6329.01 М). Модификация «Электроника МС 0202.04» включала в себя только рабочее место преподавателя.
Частота пробы драгметалла в км конденсаторах
Вторичные драгоценные металлы в конденсаторах КМ-5: серебро, платина, палладий. Содержание серебра 7,61 гр. Содержание платины 16,84 гр. Модержание палладия 13,5 гр.
Количество драгметаллов в граммах на 1000 шт.
Содержание драгметаллов в конденсаторах КМ-5
Конденсаторы КМ-4а, КМ-5а Конденсаторы КМ-4а, КМ-5а, ОСКМ-5а предназначены для работы в цепях постоянного, переменного токов и в импульсных режимах. Конденсаторы изготавливают в соответствии с ОЖО.460.161 ТУ; ОЖО.460.043 ТУ; ОЖО.460.043 ТУ ОЖО.460.183 ТУ. Конденсаторы выпускают в водородоустойчивом и неводородоустойчивом исполнениях. КМ-4а, КМ-5а: неизолированные керамические конденсаторы, исполнение — УХЛ.
Конденсаторы КМ-4б, КМ-5б Конденсаторы КМ-4б, КМ-5б, ОСКМ-4б, ОСКМ-5б предназначены для работы в цепях постоянного, переменного токов и в импульсных режимах. Изготавливаются в соответствии с ОЖО.460.161 ТУ; ОЖО.460.043 ТУ; ОЖО.460.043 ТУ ОЖО.460.183 ТУ. Конденсаторы выпускают в водородоустойчивом и неводородоустойчивом исполнениях. КМ-4б, КМ-5б: изолированные окукленные керамические конденсаторы, исполнение — всеклиматическое.
Расшифровка сокращенных обозначений конденсаторов
а) слово «Конденсатор»; б) сокращенное обозначение вида; в) вариант; г) буква «С» для конденсаторов водородоустойчивого исполнения; д) группа по ТКЕ; е) номинальная емкость; ж) допускаемое отклонение емкости от номинальной (кроме гр. Н90); з) буква «В» – всеклиматическое исполнение; и) обозначение документа на поставку.
Старые конденсаторы КМ-5
Содержание драгметаллов в конденсаторах КМ-5
Старая и популярная серия монолитных керамических конденсаторов. Первые выпуски этих конденсаторов были синего цвета, но с начала 70-х годов стали покрываться краской зеленого цвета.
Вторичные драгоценные металлы в конденсаторах КМ-5: серебро, платина, палладий. Содержание серебра 7,61 гр. Содержание платины 16,84 гр. Модержание палладия 13,5 гр.
Количество драгметаллов в граммах на 1000 шт.
Содержание драгметаллов в конденсаторах КМ-5
Конденсаторы КМ-4а, КМ-5а Конденсаторы КМ-4а, КМ-5а, ОСКМ-5а предназначены для работы в цепях постоянного, переменного токов и в импульсных режимах. Конденсаторы изготавливают в соответствии с ОЖО.460.161 ТУ; ОЖО.460.043 ТУ; ОЖО.460.043 ТУ ОЖО.460.183 ТУ. Конденсаторы выпускают в водородоустойчивом и неводородоустойчивом исполнениях. КМ-4а, КМ-5а: неизолированные керамические конденсаторы, исполнение — УХЛ.
Особенности транзисторов
Далеко не все транзисторы содержат драгоценные металлы. Но есть некоторая бытовая техника, содержащая детали с золотом и палладием. Наиболее популярные элементы:
- 2Т306 серий А, Б, В, Г;
- 2Т355А;
- 2Т509А;
- 2Т603Б;
- 2Т944А;
- 2Т998А.
Определяют содержание драгоценных веществ по цвету контактов. Если они жёлтые, то есть золото, красные — медь, серебристые — серебро, белые — платина. Для их добычи нужно снять корпус с транзистора, разобрать все детали и очистить контакты от изоляции. Химическим методом с помощью раствора соляной и азотной кислоты выделяют драгоценный материал, очищают его.
Сбор и операции с радиодеталями
Занимаясь рециклингом, можно не выполнять полный цикл работ:
- Сбор сырья.
- Сортировку и первичную обработку.
- Извлечение золота и аффинаж.
- Плавку и реализацию слитков.
Сотрудничество со специализированной компанией даёт возможность ограничиться теми работами, которые позволяют условия. Многие энтузиасты – индивидуалы ограничиваются только сбором и сортировкой радиодеталей.
Вот несколько каналов поиска и сбора такого сырья:
- сбор на бесхозных заброшенных промышленных и прочих объектах;
- сбор у населения.
На фото выше изображены некоторые детали, содержащие золото, а в таблице приведен их список с некоторыми усреднёнными по России ценами на них:
Читать также: Самодельная шинная пилорама с бензиновым двигателем видео
| Тип радиодеталей | Стоимость единицы веса или количества, руб. |
| Микросхема 153УД1 новая | 36,1 руб заштуку |
| Микросхема 153УД1 б/у | 25,05 руб за штуку |
| Микросхема М85 новая | 129,52 руб за штуку |
| Микросхема М85 б/у | 111,36 руб за штуку |
| Транзисторы КТ301, 306, 312, 316 новые | 26,90 руб за штуку |
| Транзисторы КТ301, 306, 312, 316 б/у | 18,00 руб за штуку |
| Транзисторы КТ930, 958, 960, 970 новые | 90,67 руб.за штуку |
| Транзисторы КТ930, 958, 960, 970 б/у | 74,96 руб за штуку |
| Лампа ГС-36Б | 196,47 руб за штуку |
| Лампа ГМИ-29Б-1 | 7 841,04 руб заштуку |
Золото есть не только в радиодеталях. О том, где еще можно его найти, читайте здесь.

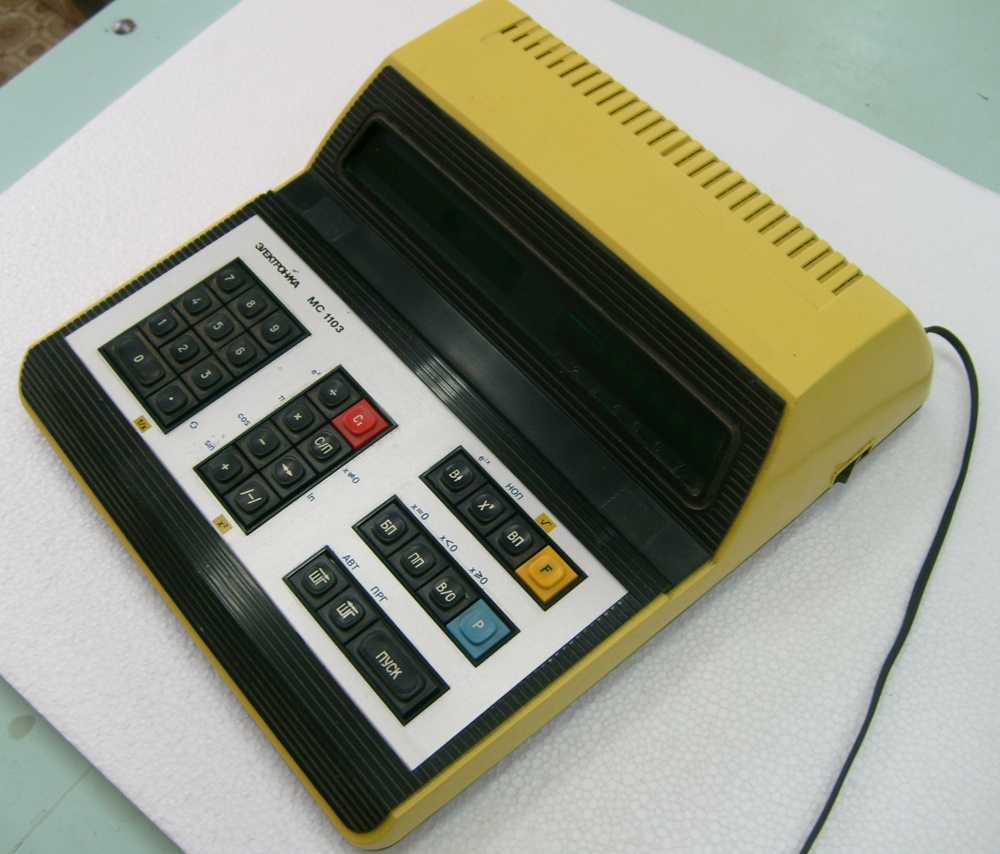

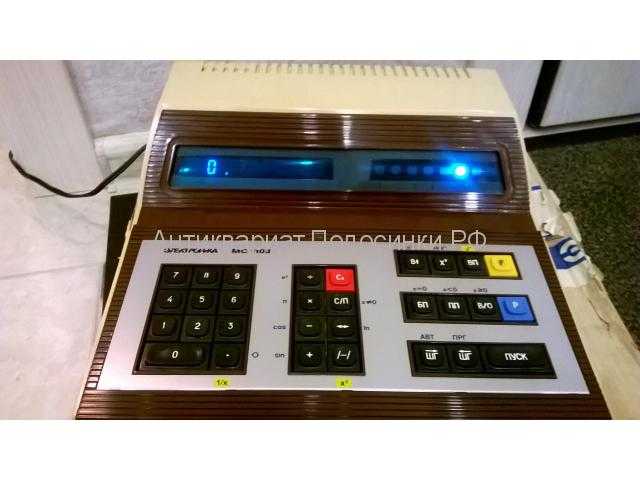

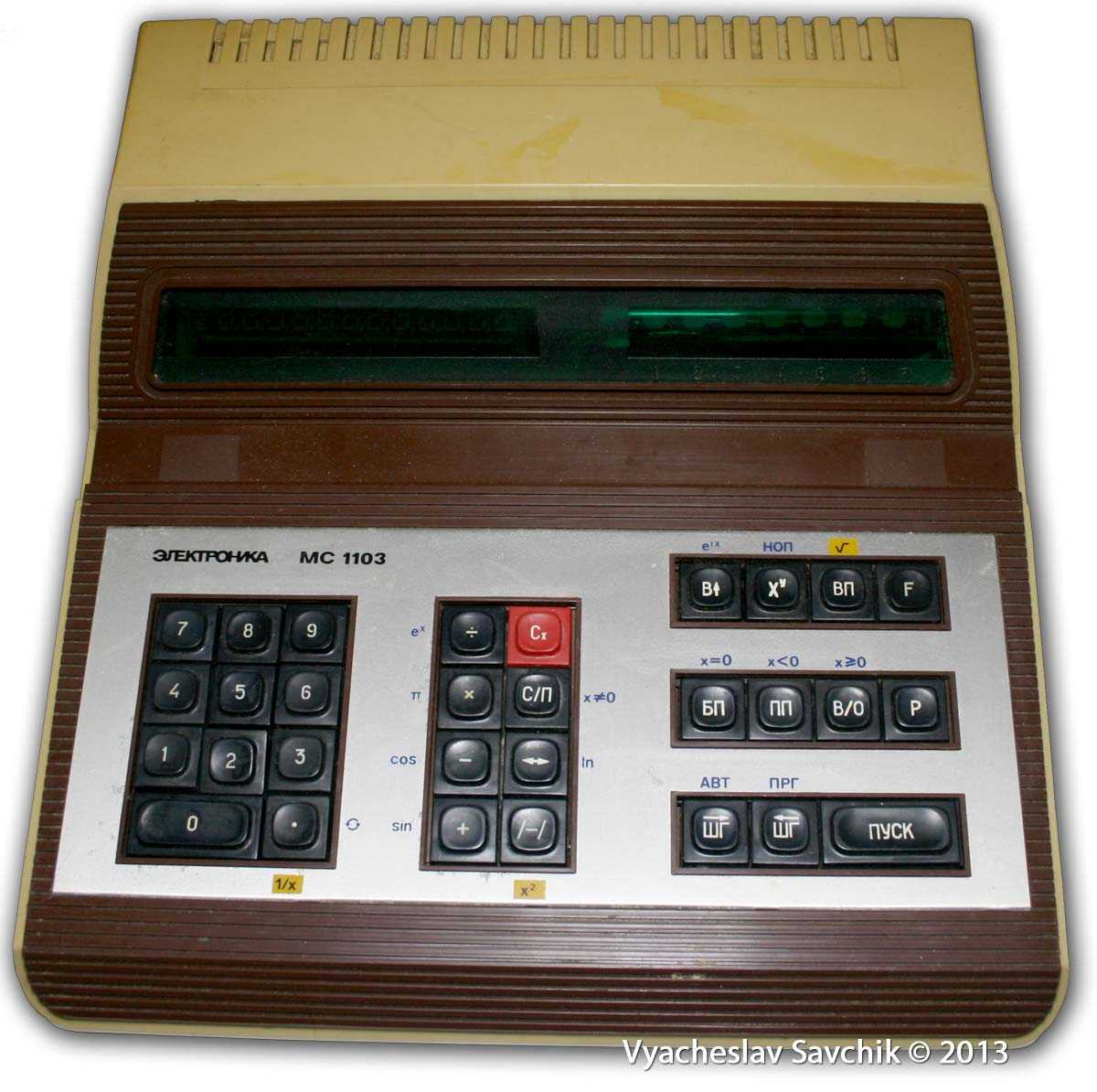

Калькулятор «Электроника МС 1103»
Год выпуска: 1991
зав. №5027548-разрядный программируемый калькулятор с возможностями измерения напряжения и контролем за несложными производственными процессами.
Питание: 220 ВЗавод: Элекон, г. Казань, Россия
Микрокалькулятор «Электроника МС 1103» предназначен для использования в составе устройств автоматического контроля и управления производственными процессами, автоматизации решения научно-технических и других задач, требующих программирования.
В комплект микрокалькулятора входит аналого-цифровой преобразователь, предназначенный для преобразования электрических непрерывных сигналов в электрические цифровые кодированные сигналы. АЦП может работать как от внешних управляющих сигналов, так и в составе микрокалькулятора.
Калькулятор работает в трех режимах:
- автоматическая работа;
- программирование;
- работа с ВУ.
Информация отображается на 13-разрядном люминесцентном индикаторе (8 разрядов мантиссы, 2 разряда порядка, 2 разряда знака мантиссы и порядка).Режим «Автоматическая работа».
Производство элементарных арифметических действий, вычисление обратного значения числа, извлечение квадратного корня из числа, возведение числа в квадрат; вычисление синуса, косинуса аргумента, выраженного в радианах; вызов константы пи, вычисление экспоненциальной функции действительной и мнимой переменной; натурального логарифма, показательной и степенной функции и др.
- Количество адресуемых регистров памяти – 8
- Количество стековых регистров памяти – 6
- Количество оперативных регистров памяти – 2
Режим «Программирование».
Объем программной памяти — 66 шагов.
Запись программы производится с помощью клавиатуры кодированным способом. Коды операций приведены в руководстве по эксплуатации.Режим «Работа с ВУ (внешним устройством)».
- автоматический последовательный асинхронный ввод аналоговой информации от одного-семи ВУ, преобразование аналоговой информации в двоично-десятичный код 8-4-2-1 и запись в соответствующие регистры памяти;
- при наличии внешнего коммутатора, последовательный синхронный или асинхронный ввод и запись в регистры памяти цифровой информации от одного-семи ВУ. Разрядность цифровой информации — три двоично-десятичные тетрады в коде 8 — 4 — 2 — I;
- допусковый контроль принимаемой информации от одного-шести ВУ;
- индикация отклонений принятой информации от допусковых величин на специальном встроенном индикаторе и вывод сигналов отклонений на внешние устройства;
- обработка принятой информации по программе, введенной в программную память микрокалькулятора;
- вывод информации из регистра памяти (в частности, принятой с ВУ) и (или) регистра X на цифропечатающее (ЦПУ) или другие ВУ.
Потребляемая мощность с учетом совмещенного блока 12 Вт.
Габаритные размеры 320х285х90 мм. Масса с учетом вмещенных блоков питания и АЦП 3 кг.
Руководство по эксплуатации + схема (261 КБ), источник — arif-ru
Характеристика реле
Специалисты Советского Союза использовали качественные материалы для производства бытовой техники и вычислительных аппаратов. Часто применялись драгоценные материалы. В значительных количествах они содержатся в реле. Добытчикам рекомендуется использовать детали таких серий:
- РП и РЭС;
- РКН и РПС;
- РКП и РКМ;
- РТН и ТРСМ;
- ТРТ и ТРП.
Дополнительно нужно проверить реле с алюминиевым корпусом, так как необходимо добраться до контактов. По их цвету и определяют наличие серебра или платины.
Радиолюбители даже в советское время добывали золото из электроники. Им стало известно то, что значительное содержание драгметаллов в конденсаторе — это 1 источник по их количеству в технике. До сих пор этот способ заработка остаётся актуальным. При грамотном выборе деталей можно накопить собственный небольшой капитал, ведь золото с момента своего появления всегда играло роль твёрдой валюты.
Модернизация
С 1994 года ЗАО «ЛИнТех» («Лаборатория информационных технологий») выполняло модернизацию классов УКНЦ. Разработка носила название Net-Rt11. В качестве головной машины использовался IBM PC-совместимый компьютер со специальной ISA-платой (на базе однокристальной микроЭВМ i8751), подключаемой к сети УКНЦ, модернизировалась сеть. Разработка была основана на аналогичной модернизации для КУВТ «Корвет». В результате скорость работы сети повышалась до 375 Кбит/с, на РМУ появлялась возможность работать в операционной системе RT-11 с доступом к 8 логическим дискам до 16 МБ каждый. Всего было модернизировано 3500 школ. Цена модернизации класса в 1994 году составляла 600 долл.
Для использования совместно с Net-Rt11, ООО «Алтер-Вест» предлагала свою систему DOS-Line, позволяющую работать с каждого РМУ в режиме «Virtual PC», организовать многотерминальную работу в MS-DOS и Windows 3.11. Net-Rt11 и DOS-Line были рекомендованы Министерством образования РФ для применения в школах.
Другим вариантом модернизации является использование УКНЦ в качестве терминала — через стык С2 специальным кабелем выполняется подключение к последовательному порту компьютера, работающего под управлением Linux.
В 1994—1995 годах кооператив «Электронные работы» выпускал адаптер для подключения жесткого диска IDE, выполненный в виде стандартного модуля расширения. Жёсткий диск для ноутбуков формата 2.5″ мог устанавливаться прямо внутри этого модуля. Кооператив также предлагал модернизацию сети NET128.
Серийно выпускался электронный диск на основе БМК К1515ХМ1 и микросхем памяти К565РУ7 в формате стандартного модуля расширения.
Радиолюбителями также выполнялось подключение к УКНЦ контроллеров MFM и IDE для использования внешних жёстких дисков. Также было несколько вариантов подключения «электронного диска».
Программное обеспечение
Загрузочное меню УКНЦ
Игра «Замок гоблинов»
Система команд КМ1801ВМ2 — это система команд PDP-11 (также была реализована в СМ4 и в серии ЭВМ «Электроника-60»),
с командами умножения, деления и расширенного сдвига (MUL, DIV, ASH,
ASHC). Команды арифметики с плавающей запятой (FADD, FSUB, FMUL, FDIV)
реализуются программно. Тем самым, УКНЦ частично совместим с PDP-11 и
другими ЭВМ сходной архитектуры, в частности, с ДВК. Полной двоичной совместимости с БК-0010/0011 нет из-за разницы в организации памяти и ввода-вывода.
- операционная система — РАФОС, РУДОС, ФОДОС (клоны RT-11) либо RT11SJ
- управляющая программа локальной сети, для загрузки программ с РМП на РМУ через сеть
- языки программирования — Бейсик (Бейсик Вильнюс, Turbo Basic Олега Герасимова), Фортран, Паскаль, Модула-2, Си, Ассемблер, Рапира, Е-практикум, Лого, Пролог, Форт, Фокал
- прикладные программы — текстовый редактор, электронная таблица, учебная СУБД и др.
- игры — «Королевство Эйфория», «Замок гоблинов» (клон Lode Runner), Hot Line (Sokoban) и др.
- файловый менеджер «PAF Commander» А. Петросяна
При включении РМП появляется загрузочное меню. На РМУ сразу
начинается загрузка из сети или, при вставленной кассете ПЗУ, с
кассеты. Вызвать меню загрузки можно в любой момент нажатием
определенной комбинации клавиш.
Транзисторы
Содержание золота в транзисторах делает добычу этого металла выгодной.
Некоторые разновидности транзисторов серии КТ могут дать до 0,2 грамма драгоценного металла.
В транзисторах встречаются и другие ценные металлы:
- серебро;
- палладий;
- платина.
Эффективность добычи золота и других металлов зависит от сортировки. Умелый подбор сырья позволяет более точно определить технологию, а значит – удешевить процесс извлечения драгметаллов, получить более полный выход конечного продукта.
Вот несколько примеров того, в каких транзисторах находится золото и в каком количестве:
| Марка транзистора | Содержание золота в граммах на тысячу штук |
| 2Т104В | 7,96 |
| 2Т306Г | 12,76 |
| 2Т307А-1 | 0,49 |
| 2Т325Б | 17,20 |
| 2Т608Б | 23,11 |
| 2Т912Б | 52,72 |
В транзисторах, изготавливавшихся для нужд военной техники, содержание золота выше, чем в таких же деталях гражданского сектора производства.
Марка транзистора военной техники начинается с цифры, например – 2 Т104В.
Самостоятельное извлечение золота
Заинтересованные в рециклинге могут начать работы в этом направлении со сбора золотосодержащего сырья. Изучение показателей радиодеталей, приёмов их первичной обработки и сортировки создадут хорошую базу для дальнейшей работы.
Наличие условий в домовладении позволит любителям заняться практическим извлечением золота
Важно знать:
- Об опасности работы с токсичными и едкими веществами, о технике безопасности.
- О технологии лабораторной работы в химии.
- О законных способах сбора сырья и сбыта полученного металла.
Базовым условием работы в области рециклинга драгоценных металлов является соблюдение законодательства.
Самостоятельная работа может выполняться по заданиям такой компании, куда потребитель может сдать ценный для переработки прибор.
Подробнее о практической работе в области самостоятельного извлечения золота из радиодеталей можно прочитать здесь .
Опыт, понимание процессов, способность к рациональному подходу к химическим операциям, а также информация о том, какие детали содержат золото позволят получать достаточно чистый металл выше 950й пробы.
Модернизация
В 1990-х гг. ООО «ЛИнТех» («Лаборатория информационных технологий»)
совместно с ООО «Алтер-Вест» выполняли модернизацию классов УКНЦ.
Разработка носила название Net-RT11 & DOS-Line.
В качестве головной машины использовался совместимый с IBM PC компьютер
(со специальной ISA-платой), модернизировалась сеть. В результате
скорость работы сети повышалась до 375 Кбит/с, на РМУ появлялась
возможность работать в операционной системе RT-11 (Net-RT11), а также, в режиме «Virtual PC» (DOS-Line), организовать многотерминальную работу в MS-DOS. Данная разработка была рекомендована Министерством образования РФ для применения в школах .
Другим вариантом модернизации является использование УКНЦ в качестве
терминала — через стык С2 специальным кабелем выполняется подключение к
последовательному порту компьютера, работающего под управлением Linux .
Радиолюбителями выполнялось подключение к УКНЦ контроллеров MFM и IDE для использования внешних жёстких дисков.
Причины использования в электронике
Главное, почему в старых устройствах можно найти столько золота, тантала или серебра — их прекрасная электропроводимость. По этому показателю именно драгоценные и полудрагоценные металлы показывают себя лучше других.
Сегодня же, в эпоху упрощения, оптимизации и удешевления производства, многие детали, на которых было напыление из золота, заменяются на другие, не содержащие его. Всё более и более популярна медь, которая является полудрагоценным металлом, но при этом намного более распространённым.
Главные преимущества золота над другими металлами таковы:
- Большая пластичность. Благодаря этому, из него можно изготовить гораздо более тонкий сердечник для провода или проволоку, соединяющую разные места на микросхеме.
- Аморфность. Оно очень плохо вступает в реакцию с другими веществами, что делает невозможными такие явления, как окисление, потемнение или изменение характеристик вследствие влияния атмосферы или контактирующих веществ.
- Прочность. Слой из золота сильнее противостоит негативному механическому воздействию. В результате недостаточного контакта из-за царапин и повреждения напыления не будет.
Нужно заметить, что для покрытия можно использовать и палладий. Он значительно дешевле как материал, но при этом стоимость процесса напыления больше. Стирается он тоже намного медленнее и не подвержен коррозии.
