Как разобрать переменный резистор типа СП3-33?

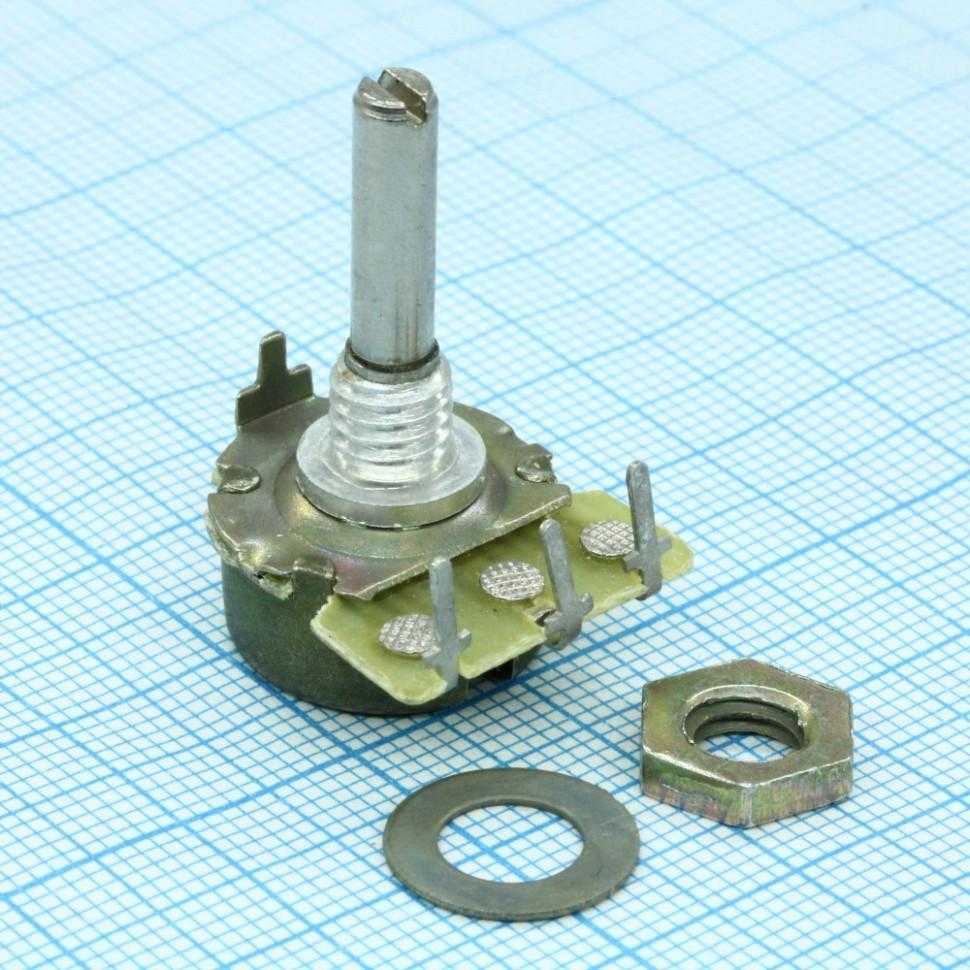

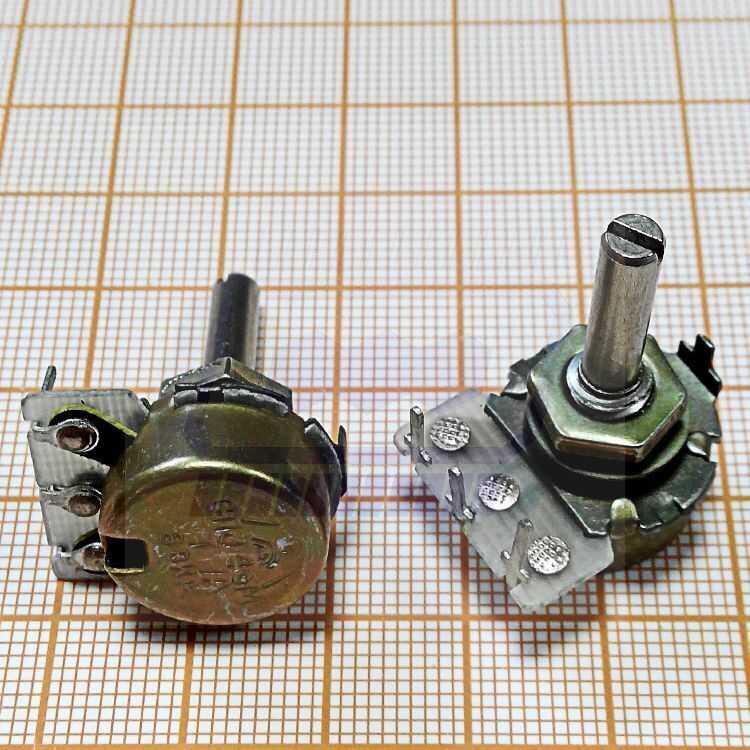

Существует две конструкции резисторов СП3-33. Отличаются они наличием металлических заклёпок и экрана, закрывающего резистивный элемент.
Но, разбираются они одинаково, путём срезания заклёпок или наплывов пластмассы, образовавшейся после горячей развальцовки. Инструмент можно использовать тот же, что и для разборки ползунковых потенциометров.
Для замены утраченных заклёпок, при сборке потенциометров СП3-33, можно использовать медную или алюминиевую проволоку диаметром 1,6мм, концы которой отгибаются в сторону (поз.2). В месте, где была оплавлена пластмасса, сверлим на глубину 1-2мм отверстия диаметром 1,6мм и вплавляем туда с помощью паяльника отрезки провода, концы которых тоже отгибаем в сторону. Но, лучше для этого использовать обычные или пустотелые заклёпки диаметром 1,6мм и длиной 3-4мм (поз.1).
Точно так же можно собрать и ползунковый резистор.
Если несколько ползунковых потенциометров расположены в ряд, и на изгиб проволоки недостаточно места, то проволоку можно расклепать.
Для этого нужно выбрать подходящий молоток или придать его клиновидной части закруглённую форму.
Эстеты могут воспользоваться специальной оправкой.
Как почистить переменный резистор?
Существует устойчивое заблуждение, в котором источником шуршания, треска и обрывов потенциометра является нарушение контакта между бегунком и резистивным элементом.
Спешу доложить, что во многих случаях, нарушение контакта происходит между токосъёмником и металлической дорожкой коллектора. Особенно часто это случается, когда при сборке потенциометра на дорожку коллектора не была нанесена защитная смазка, а материал дорожки или её покрытия подвержен окислению. На картинке коллектор до и после чистки.
Поэтому, кроме чистки резистивного элемента, следует удалить следы окисления с дорожки коллектора и контактной части токосъёмника с помощью ластика.
После этого дорожки коллектора и резистивного элемента смазываются техническим вазелином ЦИАТИМ или ему подобным, и потенциометр собирается в порядке, обратном разборке.
Но, некоторые типы потенциометров, такие как СП3-4, полностью разобрать нельзя. В таких случаях, поступаем следующим образом. Снимаем крышку. Если токосъёмник смазан вазелином, промываем потенциометр в бензине и просушиваем.
Вырезаем из наждачной бумаги «Нулёвки» () полоску шириной около 5мм. Просовываем её между дорожкой коллектора и одним из токосъёмников, так чтобы абразивная сторона была обращена в сторону коллектора. Вращаем вал потенциометра так, чтобы наждачная бумага оставалась неподвижной. Затем повторяем процедуру, вставив наждачную бумагу между коллектором и вторым токосъёмником. Продуваем или промываем потенциометр.
Смазываем дорожку коллектора и резистивного элемента техническим вазелином с помощью деревянной лопатки, которую можно изготовить из спички.
В видеоролике показан процесс разборки, чистки, смазки и сборки разных типов потенциометров, применяемых в бытовой радиоаппаратуре.
Страницы
2
Как добавить выводы тонкомпенсации к переменному резистору?
Для добавления выводов тонкомпенсации, потенциометр нужно разобрать и к уже имеющимся отверстиям приклепать дополнительные выводы. Лепестки для этих выводов можно позаимствовать у неисправного потенциометра.
Но, операция эта требует применения специальной оснастки, готовых заклёпок и наличие опыта. Дело в том, что корпуса и резистивные элементы потенциометров довольно хрупки. Поэтому, для крепления дополнительных выводов я рекомендую использовать не заклёпки, а винты М1,6 или М1,4.
Чтобы шляпки винтов не цепляли за коллектор, их нужно укоротить до 0,5мм.
Гайки можно застопорить лаком или клеем.
