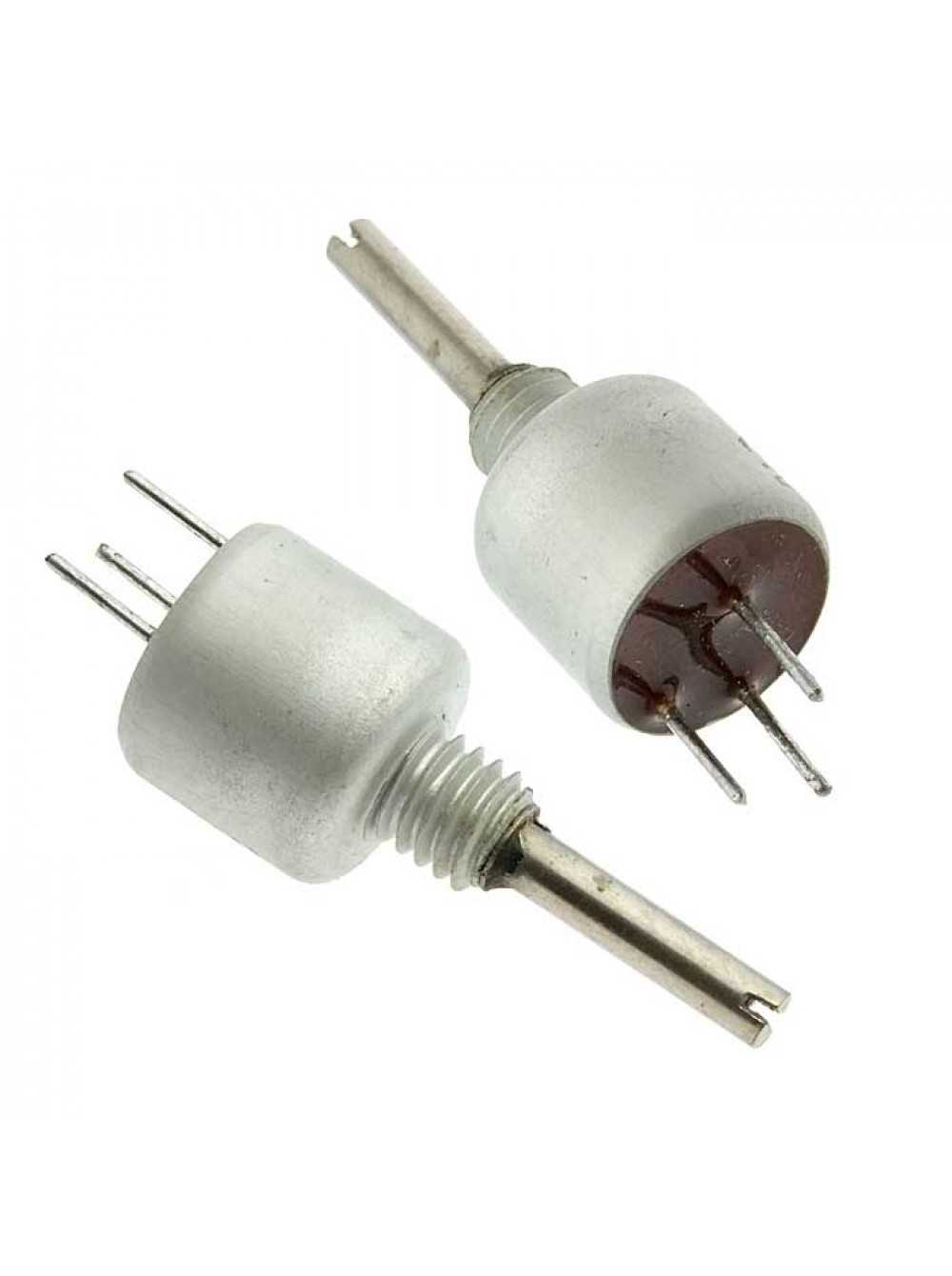

Резистор СП2-2-1

Устройство

Существует большое количество всевозможных конструкций переменных и подстроечных резисторов мощностью от десятков ватт до нескольких милливатт. Некоторые из них приведены ниже на фото.

Подстроечные резисторы имеют почти одинаковое устройство с переменными. Они состоят из подвижной и неподвижной частей, помещённых в общий корпус. Неподвижная часть представляет из себя пластинку из изоляционной подложки, на которую нанесён по незамкнутому кругу токопроводящий слой. Концы этого слоя выведены на два контакта.

Подвижная часть выполняет роль токосъёмного пружинящего контакта, закрепленного на оси. Таким образом обеспечивается надежная связь с токопроводящим слоем.

Немного другое устройство имеет резистор подстроечный многооборотный. У него проводящий слой нанесён на прямой стержень, а токосъёмный контакт перемещается параллельно ему на винтовом стержне.

Эти два метода изменения сопротивления применяются во всех типах подстроечных резисторов.

Назначение

Резисторы ‒ пассивный элемент электрической цепи, не преобразующий энергию из одного вида в другой. Они обладают активным сопротивлением. Их основной характеристикой является номинальная резистентность. Не менее важна такая характеристика, как мощность.

Переменные резисторы могут менять сопротивление с помощью доступного регулировочного органа. Выступают регулятором тока или напряжения.

У подстроечных резисторов имеется орган управления, с помощью которого изменяется сопротивление, но он недоступен для ручной настройки. Для этого надо применять специальную отвёртку. Эти резисторы применяются только для настройки режимов работы технического устройства и не предназначены для частого использования.

Как разобрать переменный резистор типа СП3-33?

Существует две конструкции резисторов СП3-33. Отличаются они наличием металлических заклёпок и экрана, закрывающего резистивный элемент.

Но, разбираются они одинаково, путём срезания заклёпок или наплывов пластмассы, образовавшейся после горячей развальцовки. Инструмент можно использовать тот же, что и для разборки ползунковых потенциометров.

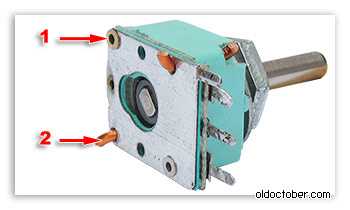

Для замены утраченных заклёпок, при сборке потенциометров СП3-33, можно использовать медную или алюминиевую проволоку диаметром 1,6мм, концы которой отгибаются в сторону (поз.2). В месте, где была оплавлена пластмасса, сверлим на глубину 1-2мм отверстия диаметром 1,6мм и вплавляем туда с помощью паяльника отрезки провода, концы которых тоже отгибаем в сторону. Но, лучше для этого использовать обычные или пустотелые заклёпки диаметром 1,6мм и длиной 3-4мм (поз.1).

Точно так же можно собрать и ползунковый резистор.

Если несколько ползунковых потенциометров расположены в ряд, и на изгиб проволоки недостаточно места, то проволоку можно расклепать.

Для этого нужно выбрать подходящий молоток или придать его клиновидной части закруглённую форму.

Эстеты могут воспользоваться специальной оправкой.

Система обозначений резисторов

Сокращенная система обозначений резисторов введена в соответствии с ГОСТ 13453—68 с учетом вышеназванных групп и свойств резисторов и состоит из букв и цифр. Буквами обозначается группа резисторов: С — резисторы постоянные, СП — резисторы переменные. Первая цифра после букв указывает материал, из которого они изготовлены (1 —непроволочные тонкослойные углеродистые и бороуглеродистые; 2 — непроволочные тонкослойные металлопленочные и металлоокисные; 3 — непроволочные композиционные пленочные; 4 — непроволочные композиционные объемные; 5 — проволочные; 6—непроволочные тонкослойные металлизированные). Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида. Например, резистор С2-22 — постоянный непроволочный с порядковым номером разработки 22. С 1980 г. введена система сокращенных условных обозначений, в которой первый элемент — буква или сочетание букв — обозначает подкласс резистора (Р — постоянные резисторы, РП — переменные резисторы, HP — наборы резисторов); второй элемент — цифра обозначает группу резисторов по материалу резистивного элемента (1 — непроволочные, 2 — проволочные); третий элемент — цифра обозначает регистрационный номер конкретного типа резистора. Между вторым и третьим элементами ставится дефис. Например, резисторы переменные проволочные с номером 18 записываются РП2-18. Резисторы, которые изготовлялись до введения вышеуказанных систем сокращенных обозначений, имеют старые наименования, в основу которых положены отличительные признаки (вид токопроводящего материала, защиты и др.). К ним относятся резисторы типа ВС (высокостабильные), МЛТ (металлизированные лакированные теплостойкие) и другие.

Типы и разновидности

По способу монтажа различают 2 вида подстроечников – для навесного и поверхностного монтажа (ПМ). Первые – крупногабаритные, навесной монтаж не налагает особых ограничений к размерам элементов. Вторые – малогабаритные, к их размерам предъявляются высокие требования. Следует иметь в виду, что промышленность не выпускает проволочные подстроечные резисторы.

Резисторы однооборотного исполнения различаются по расположению органа управления, который обычно доступен только для специальной отвёртки. Он может располагаться сбоку или сверху. Все зависит от того, в каком положении к нему более удобен доступ. Форма корпуса обычно кубическая, реже — цилиндрическая.

Многооборотные подстроечники бывают преимущественно двух видов – с кубической и продолговатой формой корпуса. Орган управления может располагаться сверху или сбоку, в зависимости от требований к конструкции устройства.

Существуют и другие разновидности этих резисторов, но для этого нужно уже обращаться к справочным изданиям.

Маркировка резисторов

Маркировка резисторов (их буквенно-цифровой код) содержит значение номинального сопротивления и допустимые отклонения от него. Кроме того, в обозначении имеется буква, которая указывает единицы сопротивления. Она пишется на том месте, где должна быть запятая, разделяющая целую и дробную части обозначения. Если в значении сопротивления резистора отсутствуют целые числа, то нуль впереди буквы не ставится. В конце обозначения резистора буквой указывается допустимое отклонение от номинального значения сопротивления. Например, сопротивление 0,47 Ом ± 5 % сокращенно обозначается Е47И; сопротивление 4,7 кОм ± 10 % — 4К7С, сопротивление 4,7 МОм ± 20 % — 4M7BJ. Далее рассмотрим более подробно маркировку резисторов.

Резисторы с номинальным значением до 100 Ом маркируются буквами E или R, например:

0,47 Ом – R47 или Е47
1 Ом – 1R0 или 1Е0
4,3 Ом – 4R3 или 4Е3
33 Ом – 33R или 33E
47,5 Ом – 47R5 или 47Е5

Резисторы с номинальным значением от 100 до 999 Ом маркируются в долях килоома и обозначаются буквой К, например:

100 Ом – К10
470 Ом – К47
560 Ом – К56
820 Ом – К82

Резисторы с номинальным значением от 1 до 99 кОм маркируются буквой К , например:

1 кОм – 1К0
4,7 кОм – 4К7
10 кОм – 10К
47,5 кОм – 47К5
75 кОм – 75К

Резисторы с номинальным значением от 100 до 999 кОм маркируются в долях мегаома и обозначаются буквой М, например:

100 кОм – М10
150 кОм – М15
360 кОм – М36
475 кОм – М475
560 кОм – М56

В соответствии с ГОСТ 17598—72 для постоянных резисторов допускается маркировка цветным кодом номинального сопротивления и допустимых отклонений от него. Маркировку наносят знаками в виде кругов или полос. Для маркировки цветным кодом номинальное сопротивление резисторов в омах выражается двумя или тремя цифрами (в случае трех цифр — последняя не равна нулю) и множителем 10 в степени n, где n — любое целое число от -2 до +9. Для резисторов с номинальным сопротивлением, выраженным двумя цифрами и множителем, цветная маркировка состоит из четырех или трех знаков при допустимом отклонении сопротивления ±20% (допустимое отклонение ± 20 % не маркируется). Маркировочные знаки располагают на резисторе слева направо в следующем порядке:

первая цифра;
вторая цифра
множитель;
допустимое отклонение сопротивления.

Для резисторов с номинальным сопротивлением, выраженным тремя цифрами и множителем, цветная маркировка состоит из пяти знаков и располагается слева направо в следующем порядке:

первая цифра;
вторая цифра;
третья цифра;
множитель;
допустимое отклонение сопротивления.

Маркировочные знаки сдвинуты к одному из торцов резистора. Первый знак расположен у торца. Если размеры резистора не позволяют разместить маркировку ближе к одному из торцов, то площадь первого знака делается приблизительно в два раза больше площади остальных знаков. Пример можно посмотреть здесь.

Как почистить переменный резистор?

Существует устойчивое заблуждение, в котором источником шуршания, треска и обрывов потенциометра является нарушение контакта между бегунком и резистивным элементом.

Спешу доложить, что во многих случаях, нарушение контакта происходит между токосъёмником и металлической дорожкой коллектора. Особенно часто это случается, когда при сборке потенциометра на дорожку коллектора не была нанесена защитная смазка, а материал дорожки или её покрытия подвержен окислению. На картинке коллектор до и после чистки.

Поэтому, кроме чистки резистивного элемента, следует удалить следы окисления с дорожки коллектора и контактной части токосъёмника с помощью ластика.

После этого дорожки коллектора и резистивного элемента смазываются техническим вазелином ЦИАТИМ или ему подобным, и потенциометр собирается в порядке, обратном разборке.

Но, некоторые типы потенциометров, такие как СП3-4, полностью разобрать нельзя. В таких случаях, поступаем следующим образом. Снимаем крышку. Если токосъёмник смазан вазелином, промываем потенциометр в бензине и просушиваем.

Вырезаем из наждачной бумаги «Нулёвки» () полоску шириной около 5мм. Просовываем её между дорожкой коллектора и одним из токосъёмников, так чтобы абразивная сторона была обращена в сторону коллектора. Вращаем вал потенциометра так, чтобы наждачная бумага оставалась неподвижной. Затем повторяем процедуру, вставив наждачную бумагу между коллектором и вторым токосъёмником. Продуваем или промываем потенциометр.

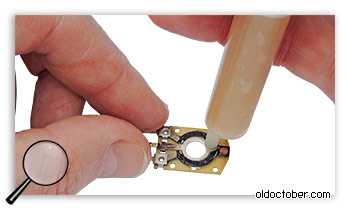

Смазываем дорожку коллектора и резистивного элемента техническим вазелином с помощью деревянной лопатки, которую можно изготовить из спички.

В видеоролике показан процесс разборки, чистки, смазки и сборки разных типов потенциометров, применяемых в бытовой радиоаппаратуре.

Страницы
2

Схемы включения

Схема подстроечного резистора существует в двух основных вариантах. Первый вариант – это реостатная схема включения, используется в качестве регулятора тока. При таком способе включения используется начальный или конечный вывод резистора и средний. Иногда средний вывод соединяют с одним из крайних. Эта схема более надёжна, так как при потере контакта среднего вывода электрическая цепь не разрывается.

Второй вариант включения – это потенциометрическая схема, где резистор применяется как делитель напряжения. При таком подключении задействованы все выводы.

Большое значение имеет, каким образом изменяется сопротивление подстроечника в зависимости от угла поворота ручки управления. Эта зависимость называется функциональной характеристикой, их различают три разновидности.

Основная характеристика – линейная. Как видно, сопротивление пропорционально изменению угла поворота ручки. Другие две – это логарифмическая и антилогарифмическая, применяются в основном в усилителях.

Как добавить выводы тонкомпенсации к переменному резистору?

Для добавления выводов тонкомпенсации, потенциометр нужно разобрать и к уже имеющимся отверстиям приклепать дополнительные выводы. Лепестки для этих выводов можно позаимствовать у неисправного потенциометра.

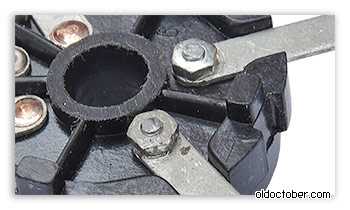

Но, операция эта требует применения специальной оснастки, готовых заклёпок и наличие опыта. Дело в том, что корпуса и резистивные элементы потенциометров довольно хрупки. Поэтому, для крепления дополнительных выводов я рекомендую использовать не заклёпки, а винты М1,6 или М1,4.
