Маркировка резисторов
Маркировка резисторов (их буквенно-цифровой код) содержит значение номинального сопротивления и допустимые отклонения от него. Кроме того, в обозначении имеется буква, которая указывает единицы сопротивления. Она пишется на том месте, где должна быть запятая, разделяющая целую и дробную части обозначения. Если в значении сопротивления резистора отсутствуют целые числа, то нуль впереди буквы не ставится. В конце обозначения резистора буквой указывается допустимое отклонение от номинального значения сопротивления. Например, сопротивление 0,47 Ом ± 5 % сокращенно обозначается Е47И; сопротивление 4,7 кОм ± 10 % — 4К7С, сопротивление 4,7 МОм ± 20 % — 4M7BJ. Далее рассмотрим более подробно маркировку резисторов.
Резисторы с номинальным значением до 100 Ом маркируются буквами E или R, например:
- 0,47 Ом – R47 или Е47
- 1 Ом – 1R0 или 1Е0
- 4,3 Ом – 4R3 или 4Е3
- 33 Ом – 33R или 33E
- 47,5 Ом – 47R5 или 47Е5
Резисторы с номинальным значением от 100 до 999 Ом маркируются в долях килоома и обозначаются буквой К, например:
- 100 Ом – К10
- 470 Ом – К47
- 560 Ом – К56
- 820 Ом – К82
Резисторы с номинальным значением от 1 до 99 кОм маркируются буквой К , например:
- 1 кОм – 1К0
- 4,7 кОм – 4К7
- 10 кОм – 10К
- 47,5 кОм – 47К5
- 75 кОм – 75К
Резисторы с номинальным значением от 100 до 999 кОм маркируются в долях мегаома и обозначаются буквой М, например:
- 100 кОм – М10
- 150 кОм – М15
- 360 кОм – М36
- 475 кОм – М475
- 560 кОм – М56
В соответствии с ГОСТ 17598—72 для постоянных резисторов допускается маркировка цветным кодом номинального сопротивления и допустимых отклонений от него. Маркировку наносят знаками в виде кругов или полос. Для маркировки цветным кодом номинальное сопротивление резисторов в омах выражается двумя или тремя цифрами (в случае трех цифр — последняя не равна нулю) и множителем 10 в степени n, где n — любое целое число от -2 до +9. Для резисторов с номинальным сопротивлением, выраженным двумя цифрами и множителем, цветная маркировка состоит из четырех или трех знаков при допустимом отклонении сопротивления ±20% (допустимое отклонение ± 20 % не маркируется). Маркировочные знаки располагают на резисторе слева направо в следующем порядке:
- первая цифра;
- вторая цифра
- множитель;
- допустимое отклонение сопротивления.
Для резисторов с номинальным сопротивлением, выраженным тремя цифрами и множителем, цветная маркировка состоит из пяти знаков и располагается слева направо в следующем порядке:
- первая цифра;
- вторая цифра;
- третья цифра;
- множитель;
- допустимое отклонение сопротивления.
Маркировочные знаки сдвинуты к одному из торцов резистора. Первый знак расположен у торца. Если размеры резистора не позволяют разместить маркировку ближе к одному из торцов, то площадь первого знака делается приблизительно в два раза больше площади остальных знаков. Пример можно посмотреть здесь.
Система обозначений резисторов

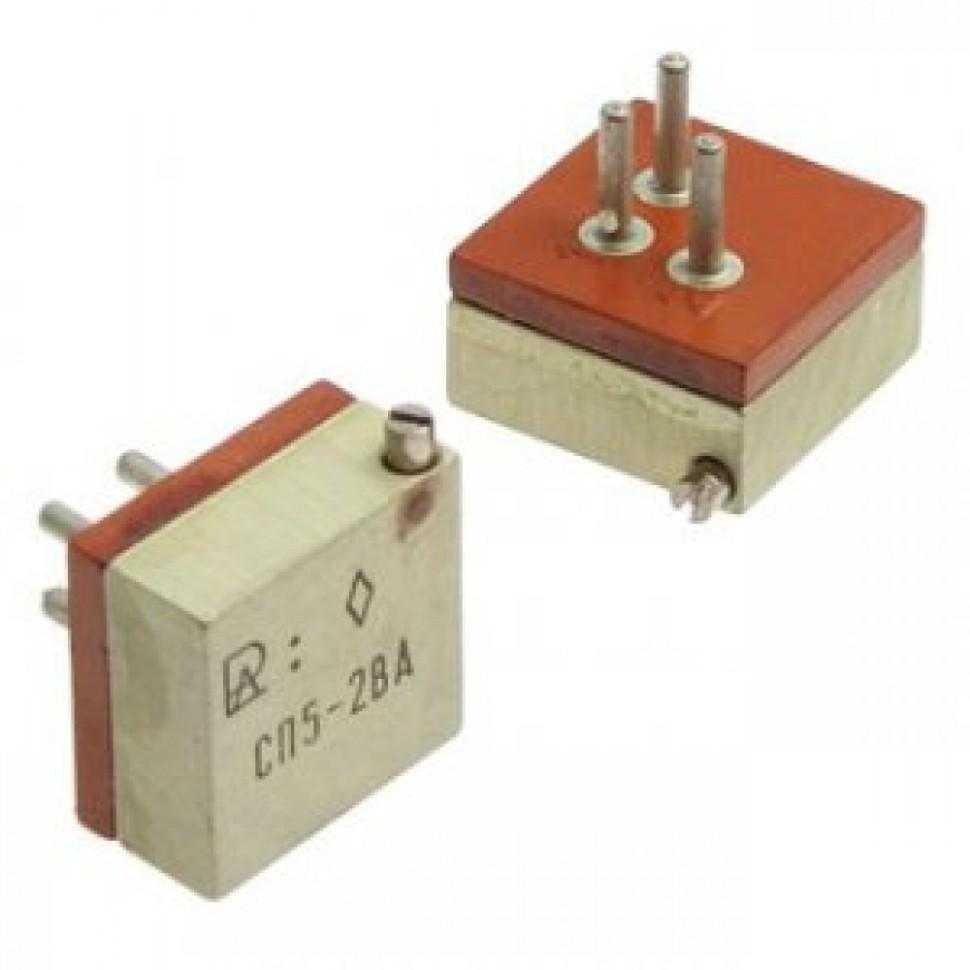

Сокращенная система обозначений резисторов введена в соответствии с ГОСТ 13453—68 с учетом вышеназванных групп и свойств резисторов и состоит из букв и цифр. Буквами обозначается группа резисторов: С — резисторы постоянные, СП — резисторы переменные. Первая цифра после букв указывает материал, из которого они изготовлены (1 —непроволочные тонкослойные углеродистые и бороуглеродистые; 2 — непроволочные тонкослойные металлопленочные и металлоокисные; 3 — непроволочные композиционные пленочные; 4 — непроволочные композиционные объемные; 5 — проволочные; 6—непроволочные тонкослойные металлизированные). Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида. Например, резистор С2-22 — постоянный непроволочный с порядковым номером разработки 22. С 1980 г. введена система сокращенных условных обозначений, в которой первый элемент — буква или сочетание букв — обозначает подкласс резистора (Р — постоянные резисторы, РП — переменные резисторы, HP — наборы резисторов); второй элемент — цифра обозначает группу резисторов по материалу резистивного элемента (1 — непроволочные, 2 — проволочные); третий элемент — цифра обозначает регистрационный номер конкретного типа резистора. Между вторым и третьим элементами ставится дефис. Например, резисторы переменные проволочные с номером 18 записываются РП2-18. Резисторы, которые изготовлялись до введения вышеуказанных систем сокращенных обозначений, имеют старые наименования, в основу которых положены отличительные признаки (вид токопроводящего материала, защиты и др.). К ним относятся резисторы типа ВС (высокостабильные), МЛТ (металлизированные лакированные теплостойкие) и другие.
