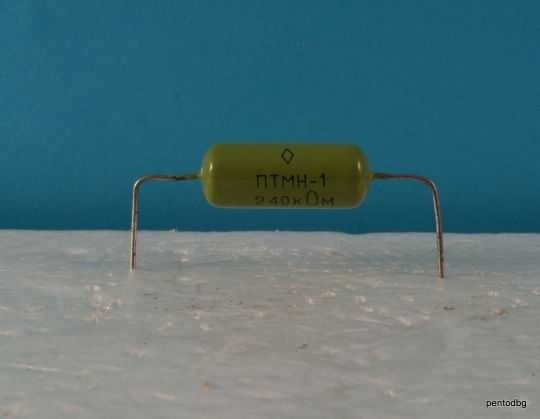

Резистор ПТМН-1

Размеры резисторов для шунтов SMD исполнения

Тип	Мощность	Диапазон сопротивлений	L	W	H	a
0402	0,06 Вт	(60…200)х0,001 Ом	1,0 мм ±0,1 мм	0,5 мм ±0,05 мм	0,3 мм ±0,1 мм	0,2 мм ±0,15 мм
0603	0,25 Вт	(51…100)х0,001 Ом	1,6 мм ±0,1 мм	0,8 мм ±0,1 мм	0,50 мм ±0,1 мм	0,3 мм ±0,1 мм
0805	0,125 Вт	(10…1000)х0,001 Ом	2,0 мм ±0,1 мм	1,25 мм ±0,1 мм	0,50 мм ±0,05 мм	0,4 мм ±0,2 мм
2512	1 Вт	(10…1000)х0,001 Ом	6,35 мм ±0,1 мм	3,2 мм ±0,1 мм	0,55 мм ±0,05 мм	0,6 мм ±0,2 мм
LR2512	2 Вт	(0,5…4,0)х0,001 Ом	6,24 мм ±0,25 мм	3,30 мм ±0,25 мм	0,78 мм ±0,25 мм	1,88 мм ±0,25 мм
LR2512	2 Вт	(4,1…75,0)х0,001 Ом	6,24 мм ±0,25 мм	3,30 мм ±0,25 мм	0,64 мм ±0,25 мм	1,12 мм ±0,01 мм
LR2725	4 Вт	(0,2….3)х0,001 Ом	6,24 мм ±0,25 мм	6,45 мм ±0,25 мм	1,09 мм ±0,25 мм	2,15 мм ±0,01 мм
LR2728	4 Вт	(4….50)х0,001 Ом	6,706 мм ±0,25 мм	7,188 мм ±0,25 мм	0,991 мм ±0,25 мм	1,143 мм ±0,25 мм

Маркировка низкоомных резисторов

Резисторы SMD исполнения сопротивлением менее одного ома маркируются с использованием символа R обозначающего децимальную точку. После символа R обозначается номинал сопротивления соответствующий фактическому значению.

Сравнительные характеристики низкоомных чип резисторов

Типоразмер	Тип подложки	Номинальная мощн. при 70°С	Рабочее напряжение	Максимально допустимое напряжение	Диапазон рабочих температур	Температурный коэффициент сопротивления
0402	Керамика	0,06 Вт	50 В	100 В	-55…+155°С	±600 ppm/°С
0603	Керамика	0,25 Вт		500 В в течении 1 мин	-55…+125°С	±250 ppm/°С и менее
0805	Керамика	0,125 Вт	150 В	300 В	-55…+125°С	±600 ppm/°С
2512	Керамика	1,0 Вт	200В	400 В	-55…+125°С	±600 ppm/°С
LR2512	Металлический сплав	2,0 Вт		500 В в течении 1 мин	-55…+170°С	±50 ppm/°С и менее
LR2725	Металлический сплав	4,0 Вт		500 В в течении 1 мин	-55…+170°С	±50 ppm/°С и менее
LR2728	Металлический сплав	4,0 Вт		500 В в течении 1 мин	-55…+170°С	±25 ppm/°С и менее

Технические характеристики низкоомных металлических резисторов

Тип	Диапазон сопротивлений	Температурный коэффициент сопротивления	Номинальная мощность	Номинальный ток	Ток перегрузки	Диапазон рабочих температур
RTT02	(60…200)x0,001 Ом	±600 ppm/°С	0,06 Вт	1,58 А	3,95 А	-55…+155°С
RLP16	10×0,001 Ом	±100 ppm/°С	0,33 Вт	5,74 А		-55…+155°С
RCC16	(51…100)x0,001 Ом	±250 ppm/°С	0,25 Вт	1,58…2,75 А		-55…+125°С
RLC20	(51…3300)x0,001 Ом	±250 ppm/°С	0,25 Вт	0,27…2,33 А		-55…+125°С
LR2512	(0,5…3)x0,001 Ом	±50 ppm/°С	2 Вт	63 А	141 А	-55…+170°С
	(3,1…6,9)x0,001 Ом	±25 ppm/°С	2 Вт	63 А	141 А	-55…+170°С
	(7,0…75)x0,001 Ом	±15 ppm/°С	2 Вт	63 А	141 А	-55…+170°С
LR2725	(0,2….3)х0,001 Ом	±50 ppm/°С	4 Вт	126 А	252 А	-55…+170°С
LR2728	(4….50)х0,001 Ом	±25 ppm/°С	4 Вт	31 А	63 А	-55…+170°С

Резисторы сопротивлением 1 ом и выше представлены в соответствующих разделах электронного каталога компонентов для поверхностного монтажа. Самые миниатюрные размеры имеют чип резисторы 0402 5%, 0402 1% и 0603 5%, 0603 1%. SMD резисторы 0805 5%, 0805 1%; 1206 5%, 1206 1% имеют большие размеры однако позволяют рассеять большую мощность, наибольшую мощность рассеивают чип резисторы 2512 5% и 2512 1%. Для высоковольтных применений изготавливаются высокоомные чип резисторы 0805.

Технические характеристики и маркировка низкоомных чип резисторов серии RL и LR производителя Yageo

Технические характеристики и маркировка низкоомных чип резисторов на металлизированной подложке серии RLP производителя KAMAYA

Технические характеристики и маркировка низкоомных чип резисторов серии RLC производителя KAMAYA

Технические характеристики и маркировка низкоомных чип резисторов серии RCC производителя KAMAYA

Технические характеристики и маркировка низкоомных чип резисторов серии RTT производителя RALEC

Технические характеристики и маркировка низкоомных чип резисторов на подложке из металлического сплава

Технические характеристики и маркировка низкоомных чип резисторов 2725 4Вт 0,01Ома 0,001Ома
