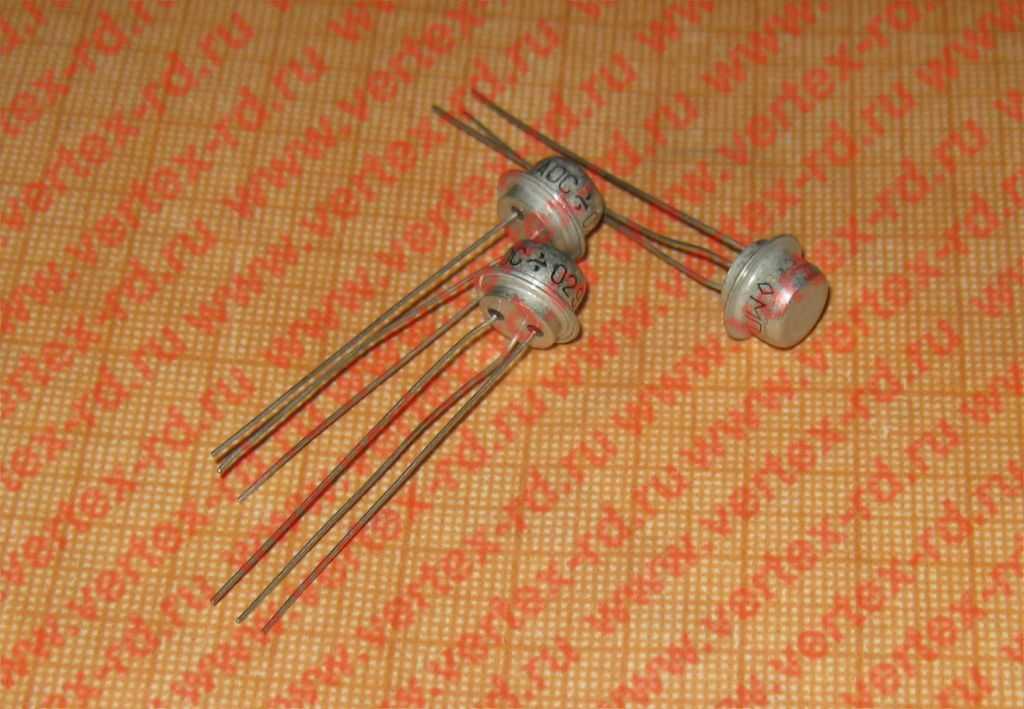

Транзистор МП42-МП42Б

Есть ли драгметаллы в реле?

Все эти радиодетали имеют паспорт, в котором, кроме прочих сведений, отображен их состав и дата выпуска изделия. Имеют они и обязательную маркировку. О наличии драгоценных металлов говорит цвет контакта в радиодетали. Наиболее перспективны в этом плане реле следующих серий:

• РЭС;
• ТРП;
• РП;
• РТН;
• РКМ;
• ТРМ.

Переключатели и кнопки могут содержать драгметаллы, иногда в немалом количестве. Переключатели, произведенные до 1986 года, имеют кольцо контактов, сделанное из палладия, золота и их сплавов.

В некоторых видах радио и генераторных ламп находится немало палладия, платины, золота и особенно серебра. Есть просто уникальные радиодетали.

На данный момент в России прекращён выпуск многих радиоламп и уменьшен ассортимент генераторных ламп. Так что найти такое их количество будет сложно.

Извлекать драгметаллы из радиодеталей самостоятельно хлопотно и небезопасно. Лучше сдать их специалистам, имеющим необходимое оборудование. Аффинаж требует применения вредных для здоровья химических веществ, специальной лабораторной техники и определенных знаний химии.

Фототранзистор своими руками из МП 42

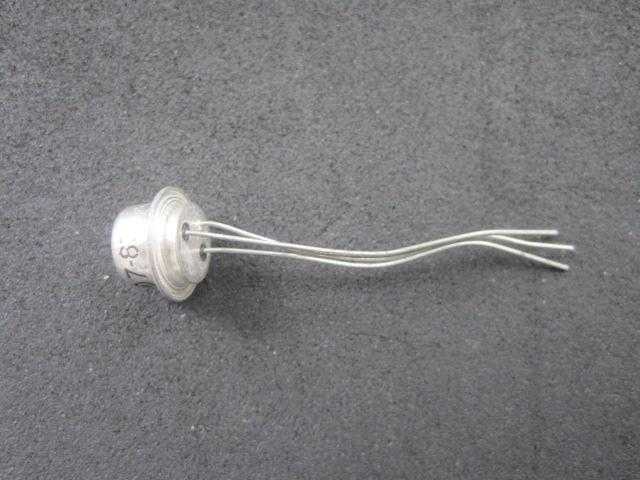

Решил изготовить самостоятельно из советского транзистора МП42.

Изучаем материальную базу.Фототранзистор — это полупроводниковый прибор преобразующий оптическое излучение в электрический сигнал и одновременно усиливает его. Коллекторный ток у транзистора зависит от интенсивности излучения. Коллекторный ток тем больше, чем интенсивнее свет попадает на базовую зону фототранзистора.

Два режима работы фототранзистора:Режим с плавающей базой. Работает только вывод эмиттера и вывод коллектора.Режим транзисторный с источником смещения базовой цепи. Работают все три вывода плюс резистор на базовом выводе.Ошибки при изготовлении фототранзистора из мп42.

Ни в коем случае не спиливать крышку сверху! Это приведёт к неминуемому сдвигу кристаллодержателя и порче кристалла или обрыву подводящих проводников. Приведет к 100% облому в изготовлении фототранзистора. Даже если спилите удачно свет не будет попадать на базовую зону кристалла!

Не отрезайте базовый вывод фототранзистора, так как есть схемы которые используют именно этот вывод.Ни чем не заполняйте окно фототранзистора. Произойдет термическая порча кристалла.

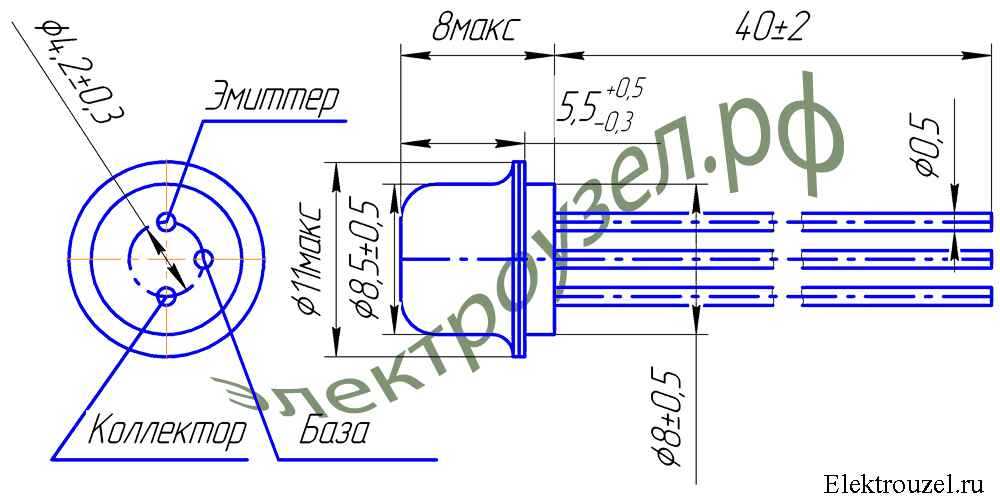

Приступим к производству фототранзистора. Как и все транзисторы МП 42 имеет три вывода: База-Коллектор-Эмиттер.Если транзистор перевернуть верх ногами и базой поставить к себе, то налево Эмиттер, на право Коллектор.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Извлечение драгметаллов из радиодеталей в домашних условиях

Технология получения серебра из радиодеталей зависит от состояния металла. Слой покрытия контактов или корпуса в несколько микрон растворяют подобно позолоте, в кислоте. Извлечь серебро в виде лома можно:

• из контактов реле, его много в радиодеталях эпохи СССР;
• плавких вставок;
• конденсаторов.

Лом кустарным способом сплавляют в слитки, металл плавится при температуре 960°С. Тигель заполняют на 1/3 объема, шлак снимают длинной ложкой или петлей из проволоки.

Кустарные способы снятия позолоты с латунных или медных поверхностей известны давно. Применяют метод электролиза: пропускают ток через раствор, на одной из токопроводящих пластинок оседает чистый металл. Золотосодержащие компоненты «добывают» двумя способами: электролизом и горячим растворением.

Обработка азотной кислотой

Радиодетали с серебром и другими благородными металлами погружают в термоколбу и заливают раствором кислоты. Палладий, золото, платина осаждаются без растворения, серебро образует нитрат AgNO3. Его необходимо преобразовать в нерастворимый хлорид. В колбу добавляют раствор соли. Образуется хлорид, который при температуре разлагается на хлор (он улетучивается) и чистое серебро.

Серебряные сплавы отлично растворяются в 30% кислоте, нагретой до 60°С. Сразу весь лом забрасывать не надо, проще вводить металл порциями по 3–5 грамм. Раствор должен быть прозрачным без включений. Если не удалось убрать весь пластик, перед осаждением смесь следует процедить, убрать мешающие включения.

Тепловая обработка

Горячий метод выделения золота подразумевает приготовление «царской водки» (смеси концентрированной серной и азотной кислоты). Ее нагревают до 70°С. Радиодетали достаточно погрузить на несколько минут.

Анодным электролизом в теплой кислоте (ее нагревают до 35°С) извлекают серебро. Когда весь серебряный слой растворится, металл осядет на катоде, сила тока уменьшится. В качестве катода используют свинцовую или железную полосу. Плотность тока варьируется от 0,1 до 1 А/дм2. Установку сделать несложно.

Реактивы, необходимые для извлечения драгоценных металлов, приобретают в специализированных магазинах. Платина извлекается по такой же технологии.

https://youtube.com/watch?v=M5HXKQgmot0

Транзисторы МП25, МП26, МП35, МП36, МП37, МП38. Маркировка, цоколевка, параметры.

Транзистор МП25, МП26.

Транзисторы МП25, МП26 — германиевые, маломощные
низкочастотные,универсальные, структуры — p-n-p.Корпус металлостеклянный, с гибкими выводами.
Предназначены для применения в переключающих устройствах и
для усиления низкой частоты .Масса — около 2 г.
Маркировка буквенно — цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max )коллектора — 200 мВт .

Предельная частота коэффициента передачи тока ( fh31э ):У транзисторов МП25, МП26, МП25А, МП26А — не менее 250 КГц;У транзисторов МП25Б, МП26Б — не менее 500 КГц;

Максимальное напряжение коллектор — эмиттер У транзисторов МП25, МП25А, МП25Б — 40 ВУ транзисторов МП26, МП26А, МП26Б — 60 В

Максимально допустимый средний ток эмиттера
— 80 мА.

Максимальный импульсный ток коллектора
— 400мА;

Коэффициент передачи тока: У МП25, МП26 — от 10 до 25.У МП25А, МП26А — от 20 до 50.У МП25Б, МП26Б — от 30 до 80.

Обратный ток колектора.
При напряжении коллектор-база 40 в у транзисторов МП25, МП25А — 75 мкА, при температуре окружающей
среды + 20 по Цельсию.При напряжении коллектор-база 70 в у транзисторов МП26, МП26А — 75 мкА, при температуре окружающей
среды + 20 по Цельсию.При напряжении коллектор-база 40 в у транзисторов МП25, МП25А — 600 мкА, при температуре окружающей
среды + 70 по Цельсию.При напряжении коллектор-база 70 в у транзисторов МП26, МП26А — 600 мкА, при температуре окружающей
среды + 70 по Цельсию.

Обратный ток эмиттера.
При напряжении эмиттер-база 40 в у транзисторов МП25, МП25А, МП25Б — 75 мкА, при температуре окружающей
среды + 70 по Цельсию.При напряжении эмиттер-база 70 в у транзисторов МП26, МП26А, МП26Б — 75 мкА, при температуре окружающей
среды + 70 по Цельсию.

Сопротивление базы.
При напряжении эмиттер-база 20 в, токе коллектора 2,5 мА, на частоте 500 кГц
У транзисторов МП25, МП25А, МП25Б — не более 150 Ом.При напряжении эмиттер-база 35 в, токе коллектора 1,5 мА, на частоте 500 кГц
У транзисторов МП26, МП26А, МП26Б — не более 150 Ом.

Емкость коллекторного перехода при частоте 465 кГц: При напряжении коллектор-база 20 в у транзисторов МП25, МП25А, МП25Б — 70 пФ.
При напряжении коллектор-база 35 в у транзисторов МП26, МП26А, МП26Б — 50 пФ.

Существуют следующие зарубежные аналоги:МП25А — 2SB136 МП25Б — 2SB176 МП26Б — ASY24

Транзисторы
МП35, МП36, МП37, МП38.

Транзисторы МП35, МП36, МП37, МП38 — германиевые, усилительные маломощные
низкочастотные, структуры n-p-n.Корпус металлостекляный с гибкими выводами.
Масса — около 2 г.
Маркировка буквенно — цифровая, на боковой поверхности корпуса.

Наиболее важные параметры.

Коэффициент передачи тока: У транзисторов МП35 от 13 до 125.У МП36А находится в пределах от 15 до 45.У транзисторов МП37, МП37А — от 15 до 30.У транзисторов МП37Б — от 25 до 50, МП38 — от 25 до 55.у транзисторов МП38А — от 45 до 100.

Максимальное напряжение коллектор — эмиттер.
У транзисторов МП37А, МП37Б — 30в.У транзисторов МП35, МП36А, МП37, МП38, МП38А — 15в.

Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером: До 0,5 МГц у транзисторов МП35 . До 1 МГц у транзисторов МП36А, МП37, МП37А, МП37Б.До 2 МГц у транзисторов МП38, МП38А.

Максимальный ток коллектора. — 20мА в режиме усиления, 150мА — в ключевом режиме.

Рассеиваемая мощность коллектора — 150мВт.

Обратный ток колектора.
При напряжении коллектор-база 5 в — 30 мкА, при температуре окружающей
среды + 20 по Цельсию.

Обратный ток эмиттера.
При напряжении эмиттер-база 5 в — 15 мкА, при температуре окружающей
среды + 20 по Цельсию.

Сопротивление базы.
При напряжении эмиттер-база 5 в, токе коллектора 1 мА, на частоте 500 кГц — не более 220 Ом.

Емкость коллекторного перехода: При напряжении коллектор-база 5 в — 60 пФ.

Существуют следующие зарубежные аналоги:МП35А — GC525 МП36А — 153NU70 МП37 — 2N445A, 103NU70 МП37А — 106NU70 МП37Б — T322N МП38А — 107NU70 МП35 — 101NU70

На главную страницу

Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто».

Транзисторы и применение драгметаллов при их производстве

Транзистор — это самый распространенный компонент электронной техники — основа любой микросхемы. Только в одном процессоре современного ноутбука их количество превышает полтора миллиарда штук и с каждым годом продолжает увеличиваться. Такие радиодетали как транзистор — самые распространенные из этой группы.

Историческая справка

16 декабря 1947 года Уолтер Браттейн и Джон Бардин сделали первую модель точечного транзистора. Эта дата считается днем рождения транзистора. В 1956 году Бардину, Браттейну и Шокли за это открытие была присуждена Нобелевская премия по физике (Уильям Шокли создал теорию p-n-перехода и плоскостного транзистора).

Начало использования золота

в транзисторе приходится на конец 1958 года, когда в технологии производства транзисторов стали применять легирование коллекторов золотом (Жан Эрни). Это был прорыв в технологии производства транзисторов.

Сколько драгметаллов в транзисторах

Использование драгметаллов в транзисторах определяется исключительно технологической необходимостью. По мере расширения знания о физике металлов и освоения новых технологий, доля содержания драгметаллов в транзисторах постоянно снижается. Максимальное содержание драгметаллов в радиодеталях и в частности в транзисторах приходится на середину 60-х и до конца 80-х годов выпуска. Так содержание золота в некоторых типах транзисторах может доходить до 2,5%.

Все эти компоненты ценятся в компании DETALTORG и мы всегда покупаем радиодетали производства 60-х —80-х годов, предлагая за них высокую цену.

Больше золота и серебра используют в транзисторах с военной приемкой. Отличить транзисторы для широкого применения от военного просто. Для военной приемки маркировка начинается с цифры, например: 2Т342, 2Т912, а обозначения для общего применения соответственно — КТ342 и КТ912.

Но это утверждение — не правило. Можно лишь сказать, что из всего перечня транзисторов в одном изделии с военной приемкой (маркировка начинается на 1, 2, 3) золота и серебра в среднем содержится примерно в два раза больше, чем в изделии общего применения.

Получить точные данные о содержания драгметаллов в радиодеталях и их цену вы можете у нас в любое время — позвоните нам, пишите нам.

Обобщая, можно лишь сказать, что содержание драгметаллов в транзисторах в среднем распределяется следующим образом:

Подчеркнем — это усредненные данные и для некоторых серий транзисторов эти значения значительно отличаются от приведенных, а в некоторых сериях — драгметаллов практически нет. Например в КТ315, КТ316 содержание золота на 1000 шт. составляет 0,07 г, а в КТ966 золота 29,11 и серебра 58,03 г.

В таблице показано содержание драгметаллов в транзисторах, значение золота в которых выше 50 г на 1000 штук.

Разобраться во всем многообразии компонентов довольно сложно, а тем более определить их реальную стоимость. Покупка радиодеталей для нашей компании — это часть нашей профессиональной деятельности и поэтому DETALTORG можно доверять.

Звоните и пишите нам — ответим на любые ваши вопросы. Наши цены — всегда выгодны.
