КТ355 , 2Т355 (кремниевый транзистор, n-p-n)
Транзисторы кремниевые
планарные структуры n-p-n
сверхвысокочастотные усилительные
с ненормированным коэффициентом
шума.
Предназначены для усиления и
генерирования электрических
сигналов в широком диапазоне
частот.

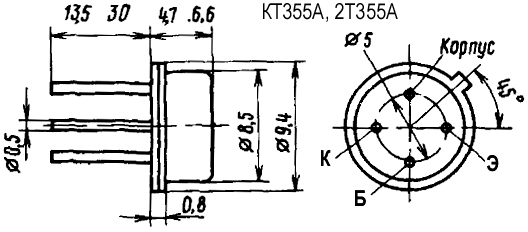

Выпускаются в металлостеклянном
корпусе с гибкими выводами (2Т355А,
КТ355А)
и в пластмассовом корпусе с гибкими
выводами (КТ355АМ).
Тип приборов 2Т355А, КТ355А
указывается на корпусе.
На приборе в пластмассовом корпусе
маркировка указывается в
сокращенном виде: «355А».
Масса транзистора не более 1,2 г в
металлостеклянном корпусе и не
более 0,5 г в пластмассовом корпусе.
Изготовитель — АО «Светлана», г.
Санкт-Петербург.
| Прибор | Предельные параметры |
Параметры при T = 25°C |
RТ п-с (RТ п-к), °C/Вт |
|||||||||||||||||
| при T = 25°C | ||||||||||||||||||||
| IК, max мА | IК и. max мА | UКЭR max, В | UКБ0 max, В | UЭБ0 max, В | Pmax, мВт | T, °C | Tп max, °C | Tmax, °C | h21Э | UКБ В | IК, мА | UКЭ нас, В | IКБ0, мкА | fгр, ГГц | Кш, дБ | CК, пФ | CЭ, пФ | tрас, мкс | ||
| КТ355 А | 30 | 60 | 15 | 15 | 4 | 225 | 85 | 150 | 125 | 80…300 | 5 | 10 | 0,5 | 1,5 | 2 | 2 | 300 | |||
| 2Т355 А | 30 | 60 | 15 | 15 | 4 | 225 | 85 | 150 | 125 | 80…300 | 5 | 10 | 0,5 | 1,5 | 2 | 2 | 300 | |||
| КТ355 АМ | 30 | 60 | 15 | 15 | 4 | 225 | 85 | 150 | 85 | 80…300 | 5 | 10 | 0,5 | 1,5 | 2 | 2 |
Справочный листок по транзисторам КТ355А, КТ355АМ, 2Т355А:
Электрические
параметры:
| Статический коэффициент передачи тока в схеме с ОЭ при UКБ = 5 В, IК = 10 мА: |
||
| при Т = +25 С | 80…300 | |
| при Т = -60 С | 2Т355А | 40…300 |
| при Т = +125 С | 2Т355А | 80…420 |
| Граничная частота коэффициента передачи тока при UКБ = 5 В, IЭ = 10 мА, не менее: |
||
| 1500 МГц | ||
| типовое значение | 1800 МГц | |
| Постоянная времени цепи обратной связи при UКБ = 5 В, IЭ = 10 мА, f = 30 МГц, не более: |
||
| 60 пс | ||
| Граничное напряжение при IЭ = 10 мА: |
||
| не менее | 15 В | |
| среднее значение | 21 В | |
| Обратный ток коллектора при UКБ = 15 В, не более: |
||
| при Т = +25 С | 0,5 мкА | |
| при Т = +125 С | 2Т355А | 5 мкА |
| Обратный ток эмиттера при UЭБ = 4 В, не более |
||
| 1 мкА | ||
| Входное сопротивление в схеме ОБ в режиме малого сигнала при UК = 5 В, IЭ = 10 мА, f = 1 кГц |
||
| не более | 10 Ом | |
| типовое значение | 3,3 Ом | |
| Ёмкость коллекторного перехода при UКБ = 5 В: |
||
| не более | 2 пФ | |
| типовое значение | 1,4 пФ | |
| Ёмкость эмиттерного перехода при UЭБ = 4 В, не более: |
||
| не более | 2 пФ | |
| типовое значение | 1,2 пФ |
Предельные
эксплуатационные данные:
| Постоянное напряжение коллектор — база: |
||
| 15 В | ||
| Постоянное напряжение коллектор — эмиттер при RБЭ <= 3 кОм: |
||
| 15 В | ||
| Постоянное напряжение база — эмиттер |
||
| 4 В | ||
| Постоянный ток коллектора и эмиттера |
||
| 30 мА | ||
| Импульсный ток коллектора и эмиттера при tимп. <= 0,5 мс, Q => 2: |
||
| 60 мА | ||
| Постоянная рассеиваемая мощность коллектора * В диапазоне температур +85.. +125 С допустимое значение рассеиваемой мощности снижается линейно. |
||
| при Т = +85 С | 225 мВт | |
| при Т = +125 С | 2Т355А, КТ355А | 85 мВт |
| Температура p-n перехода: |
||
| +150 С | ||
| Температура окружающей среды: |
||
| 2Т355А, КТ355А | -60…+125 С | |
| КТ355АМ | -40…+85 С |
