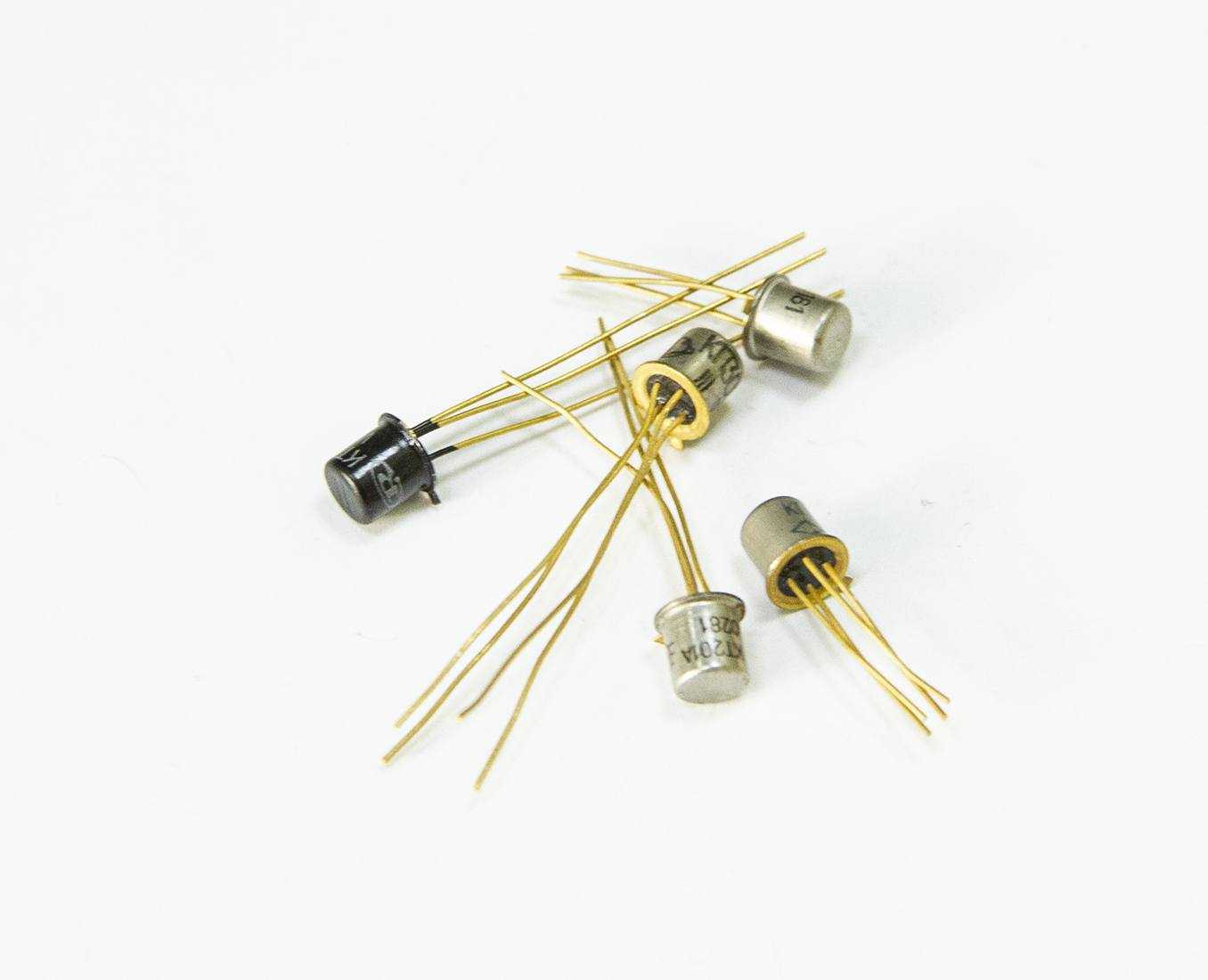

Транзистор 2Т201, КТ201

Справочный листок по транзисторам КТ201А…Д, 2Т201А…Д, КТ201АМ…ДМ:

Электрические
параметры:

Статический коэффициент передачи тока в схеме с ОЭ при U_КБ = 1 В, I_К = 5 мА:
при Т = +25 С	2Т201А, КТ201А, КТ201АМ	20…60
2Т201Б, 2Т201В, 2Т201Д, КТ201Б, КТ201В, КТ201Д, КТ201БМ, КТ201ВМ, КТ201ДМ	30…90
2Т201Г, КТ201Г, КТ201ГМ	70…210
при Т = -60 С	2Т201А	10…60
2Т201Б, 2Т201В, 2Т201Д	15…90
2Т201Г	35…210
при Т = +125 С	2Т201А	20…120
2Т201Б, 2Т201В, 2Т201Д	30…180
2Т201Г	70…400
Граничная частота коэффициента передачи тока в схеме с ОЭ при U_КБ = 5 В, I_Э = 10 мА, не менее:
	КТ201(А…Д), КТ201(АМ…ДМ)	10 МГц
2Т201(А…Д) (типовое значение)	40 МГц
Коэффициент шума при U_КБ = 1 В, I_Э = 0,2 мА, f = 1 кГц:
	2Т201Д, не более	15 дБ
типовое значение	6 дБ
КТ201Д, КТ201ДМ, не более	15 дБ
Обратный ток коллектора, не более:
при U_КБ = 20 В и Т = +25 С	2Т201А, 2Т201Б, КТ201А, КТ201Б, КТ201АМ, КТ201БМ	0,5 мкА
при U_КБ = 20 В и Т = +125 С	2Т201А, 2Т201Б	10 мкА
при U_КБ = 10 В и Т = +25 С	2Т201В, 2Т201Г, 2Т201Д, КТ201В, КТ201Г, КТ201Д, КТ201ВМ, КТ201ГМ, КТ201ДМ	0,5 мкА
при U_КБ = 10 В и Т = +125 С	2Т201В, 2Т201Г, 2Т201Д	10 мкА
Обратный ток эмиттера при Т = +25 С, не более
при U_ЭБ = 20 В	2Т201А, 2Т201Б, КТ201А, КТ201Б, КТ201АМ, КТ201БМ	3 мкА
при U_ЭБ = 10 В	2Т201В, 2Т201Г, 2Т201Д, КТ201В, КТ201Г, КТ201Д, КТ201ВМ, КТ201ГМ, КТ201ДМ	3 мкА
Выходная полная проводимость в режиме малого сигнала, при холостом ходе, при при U_КБ = 5 В, I_Э = 1 мА, f = 1 кГц, не более:
		2 мкСм
типовое значение для 2Т201А, 2Т201Б, 2Т201В, 2Т201Г, 2Т201Д	0,5 мкСм
Коэффициент обратной связи по напряжению в режиме малого сигнала в схеме ОБ, при U_КБ = 5 В, I_Э = 1 мА, f = 1 кГц, не более:
		3*10-3
типовое значение для 2Т201А, 2Т201Б, 2Т201В, 2Т201Г, 2Т201Д	3*10-4
Емкость коллекторного перехода при U_КБ = 5 В, не более:
		20 пФ
типовое значение для 2Т201А, 2Т201Б, 2Т201В, 2Т201Г, 2Т201Д	9 пФ
Индуктивность выводов эмиттера и базы при L =3мм
		6 нГн

Предельные
эксплуатационные данные:

Постоянное напряжение коллектор — база:
	2Т201А, 2Т201Б, КТ201А, КТ201Б, КТ201АМ, КТ201БМ	20 В
2Т201В, 2Т201Г, 2Т201Д, КТ201В, КТ201Г, КТ201Д, КТ201ВМ, КТ201ГМ, КТ201ДМ	10 В
Постоянное напряжение коллектор — эмиттер при R_БЭ <= 2 кОм:
	2Т201А, 2Т201Б, КТ201А, КТ201Б, КТ201АМ, КТ201БМ	20 В
2Т201В, 2Т201Г, 2Т201Д, КТ201В, КТ201Г, КТ201Д, КТ201ВМ, КТ201ГМ, КТ201ДМ	10 В
Постоянное напряжение эмиттер — база:
	2Т201А, 2Т201Б, КТ201А, КТ201Б, КТ201АМ, КТ201БМ	20 В
2Т201В, 2Т201Г, 2Т201Д, КТ201В, КТ201Г, КТ201Д, КТ201ВМ, КТ201ГМ, КТ201ДМ	20 В
Постоянный ток коллектора:
	2Т201А, 2Т201Б, 2Т201В, 2Т201Г, 2Т201Д	20 мА
	КТ201А, КТ201Б, КТ201В, КТ201Г, КТ201Д, КТ201АМ, КТ201БМ, КТ201ВМ, КТ201ГМ, КТ201ДМ	30 мА
Импульсный ток коллектора при Q => 10:
при t_имп. <= 10 мс.	2Т201А, 2Т201Б, 2Т201В, 2Т201Г, 2Т201Д	100 мА
при t_имп. <= 100 мкс.	КТ201А, КТ201Б, КТ201В, КТ201Г, КТ201Д, КТ201АМ, КТ201БМ, КТ201ВМ, КТ201ГМ, КТ201ДМ	100 мА
Постоянная рассеиваемая мощность коллектора:
при Т = -60С…+75С, P => 6650 Па	2Т201А, 2Т201Б, 2Т201В, 2Т201Г, 2Т201Д * При изменении температуры окр. среды от +75 до +125С, P_к,макс. уменьшается линейно.	150 мВт
при Т = -60С…+75С, P => 665 Па	100 мВт
при Т = +125С	60 мВт
при Т = -60С…+90С	КТ201А, КТ201Б, КТ201В, КТ201Г, КТ201Д * При изменении температуры окр. среды от +90 до +125С, P_к,макс. уменьшается линейно.	150 мВт
при Т = +125С	60 мВт
при Т = -45С…+85С	КТ201АМ, КТ201БМ, КТ201ВМ, КТ201ГМ, КТ201ДМ	150 мВт
Тепловое сопротивление переход-среда
	2Т201А, 2Т201Б, 2Т201В, 2Т201Г, 2Т201Д	556С/Вт
Температура p-n перехода
	КТ201А, КТ201Б, КТ201В, КТ201Г, КТ201Д	+150С
Температура окружающей среды:
	2Т201А, 2Т201Б, 2Т201В, 2Т201Г, КТ201А, КТ201Б, КТ201В, КТ201Г, КТ201Д	-60С…+125С
КТ201АМ, КТ201БМ, КТ201ВМ, КТ201ГМ, КТ201ДМ	-45С…+85С

Возврат к оглавлению
справочникаНа Главную страницу
www.5v.ru

2У202Д, 2У202Е, 2У202Ж, 2У202И, 2У202К, 2У202Л, 2У202М, 2У202Н, КУ202А, КУ202Б, КУ202В, КУ202Г, КУ202Д, КУ202Е, КУ202Ж, КУ202И, КУ202К, КУ202Л, КУ202М, КУ202Н

Тиристоры кремниевые, планарно-диффузионные, структуры p-n-p-n, триодные, незапираемые. Предназначены для применения в качестве переключающих элементов устройств коммутации напряжения малыми управляющими сигналами. Выпускаются в металлостеклянном корпусе с жесткими выводами. Тип прибора приводится на корпусе.

Масса тиристора не более 14 г, с комплектующими деталями не более 18 г.

Габаритный чертеж соответствует 2У201(А—Л), КУ201(А—Л).

Электрические параметры

Напряжение в открытом состоянии при Iос=10 А, не более:
при Т=+25°С	1,5 В
при Т=—60°С	2 В
Отпирающее постоянное напряжение управления при Iу.от=200 мА, Uзс=10 В и Т=—60°С, не более	7 В
Неотпирающее постоянное напряжение управления при Uзс=Uзс.макс и Тк=Тк.макс, не менее	0,2 В
Постоянный ток в закрытом состоянии при Uзс=Uзс.макс, Т=+25°С и Тк=Тк.макс, не более	4 мА
Обратный ток при Uобр=Uобр.макс, Т=+25°С и Тк=Тк.макс, не более	4 мА
Ток удержания при Uзс=10 В, не более	300 мА
Отпирающий постоянный ток управления при Uзс=10 В, Iос=10 А и Т=—60°С, не более	200 мА
Неотпирающий постоянный ток управления при Uзс=Uзс.макс и Тк=Тк.макс, не менее	2,5 мА
Время включения при Uзс=50 В, t_и=50 мкс, Iу.от.и=200 мА, t_у=10 мкс, f_у=50 Гц, t_у.ф=1 мкс и Iос=10 А, не более	10 мкс
Время выключения при Uзс=Uзс.макс, Iос=10 А, t_и=50 мкс, f_у=50 Гц, dUзс/dt=5 В/мкс и t_у.ф=5 мкс, не более	150 мкс
Общая емкость не более	800 пф

Предельные эксплуатационные данные

Постоянное напряжение в закрытом состоянии:
КУ202А, КУ202Б	25 В
КУ202В, КУ202Г	50 В
2У202Д, 2У202Е, КУ202Д, КУ202Е	100 В
2У202Ж, 2У202И, КУ202Ж, КУ202И	200 В
2У202К, 2У202Л, КУ202К, КУ202Л	300 В
2У202М, 2У202Н, КУ202М, КУ202Н	400 В
Постоянное обратное напряжение:
2У202Е, КУ202Е	100 В
2У202И, КУ202И	200 В
2У202Л, КУ202Л	300 В
2У202Н, КУ202Н	400 В
Обратное постоянное напряжение управления	10 В
Прямое постоянное напряжение управления	10 В
Скорость нарастания напряжения в закрытом состоянии	5 В/мкс
Постоянный ток в открытом состоянии при Тк≤+70°С	10 А
Импульсный ток в открытом состоянии при t_и≤10 мс, Iос.ср≤5 А и Тк≤+70°С	30 А
Импульсный ток в открытом состоянии при единичных импульсах, t_и≤50 мкс, f=50 Гц и Тк≤+70°С	50 А
Прямой импульсный ток управления:
при Тк=+70°С	300 мА
при t_и≤50 мкс и Тк≤+70°С	500 мА
Обратный постоянный ток управления	5 мА
Средняя рассеиваемая мощность:
при Тк≤+70°С	20 Вт
при Тк=Тк.макс	1,5 Вт
Импульсная рассеиваемая мощность управления при t_и≤10 мкс, Uу.от.и≤20 В и Тк≤+70°С	20 Вт
Импульсная рассеиваемая мощность управления при t_и≤50 мкс, и Тк≤+70°С	2,5 Вт
Температура корпуса:
2У202Д—2У202Н	+110°С
КУ202А—КУ202Н	+85°С
Температура окружающей среды:
2У202Д—2У202Н	—60…+100°С
КУ202А—КУ202Н	—60…+75°С

Зависимости допустимого среднего тока в открытом состоянии от температуры корпуса

Зависимость отпирающего постоянного тока управления от температуры корпуса

Зависимость неотпирающего постоянного тока управления от температуры корпуса

Зависимость отпирающего постоянного напряжения управления от температуры корпуса

Зависимость неотпирающего постоянного напряжения управления от температуры корпуса

Зависимость отпирающего импульсного тока и напряжения управления от длительности импульса

При монтаже запрещается прилагать к изолированным выводам усилие, превышающее 0,98 Н (0,1 кгс). При креплении тиристоров к теплоотводу усилие затяжки не должно превышать 2,45 Н*м.

Пайка вывода катода допускается не ближе 7 мм от стеклянного изолятора, управляющего электрода — не ближе 3,5 мм, в течение не более 3 с с температурой паяльника не свыше +260°С.

При эксплуатации тиристора между катодом и управляющим электродом должен быть включен шунтирующий резистор сопротивлением 51 Ом.

При отрицательном напряжении на аноде тиристора подача тока управления не допускается.

Зависимости допустимого напряжения в закрытом достоянии от температуры корпуса

Зависимость времени включения от температуры корпуса

Зависимость скорости нарастания напряжения в закрытом состоянии от температуры корпуса
