Проверка тиристора
Многих интересует, тиристор КУ202Н как проверить и как правильно включить в устройстве для проверки его работоспособности. Дело в том, что довольно часто он оказывается неисправен по различным причинам. Притом дефекты встречаются и у новых изделий.
Проверить тиристор можно несколькими способами:
- Использовать специальное устройство, которое анализирует параметры всех переходов.
- Применить мегомметр для проверки состояния основного перехода в обоих направлениях. В обратном направлении должен прозваниваться как обычный диод, в прямом включении он закрыт, в идеальном состоянии его сопротивление должно быть равно бесконечности.
Второй способ применим только к серии устройств с буквенным индексом М и Н. При этом можно устанавливать напряжение прозвонки до 400 В. Устройства с буквами К и Л только до 300 В, Ж и И – до 200 В и так далее. Прежде чем проверять таким способом изделие, необходимо сверить его технические характеристики со справочной таблицей. Иначе можно повредить устройство, даже не использовав его по назначению.
Менее мощные тиристоры могут быть проверены обычным мультиметром в режиме прозвонки (значок диода и звукового сигнала). В обратном направлении он звонится как диод, в прямом – бесконечность.
Важно! При осуществлении проверки тиристора в режиме диода, необходимо УЭ объединить с А
КУ202
Поиск по сайту

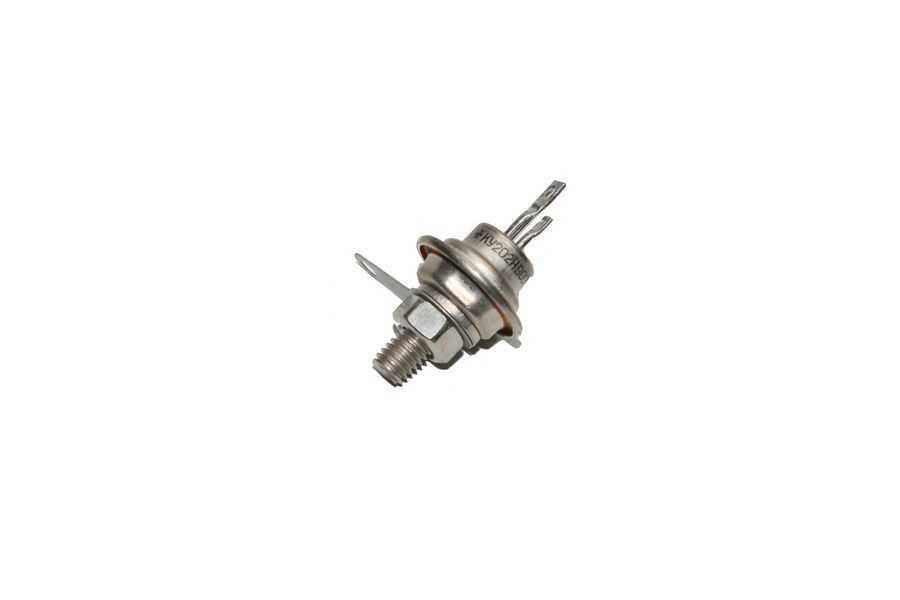

КУ202 – триодный, диффузионно-планарный, кремниевый тиристор, структуры p-n-p-n, незапираемый. Используется как переключающий элемент узлов аппаратуры, где необходима коммутация значительных напряжений небольшими управляющими напряжениями. Имеет металлостеклянный корпус и жёсткие выводы. Тип тиристора КУ202 нанесён на его корпус. Вес – не более 14 г. (со всеми комплектующими – 18 г.)
КУ202 : электрические параметры
| Напряжение в открытом состоянии при Iос = 10 А, не более: | |
| При Т = +25°C | 1,5 В |
| При Т = -60°C | 2 В |
| Отпирающее напряжение управления (постоянное) при Uзс = 10 В,Iу,от = 200 мА, Uзс = 10 В и Т = -60°C, не более | 7 В |
| Неотпирающее напряжение управления (постоянное) при Uзс = Uзс, макс,и Тк = Тк, макс, не менее | 0,2 В |
| Отпирающий ток управления (постоянный) при Uзс = 10 В,Iос = 10 А и Т = -60°C, не более | 200 мА |
| Неотпирающий ток управления (постоянный) при Uзс = Uзс, макс,и Тк = Тк, макс, не менее | 2,5 мА |
КУ202 : цоколёвка
| Ток в закрытом состоянии (постоянный) при Uзс = Uзс макс,Т = +25°C и Тк = Тк, макс, не более | 4 мА |
| Обратный ток при Uобр = Uобр макс,Т = +25°C и Тк = Тк, макс, не более | 4 мА |
| Ток удержания про Uзс = 10 В, не более | 300 мА |
| Время включения тиристоров КУ202, не более | 10 мкс |
| Время выключения, не более | 150 мкс |
| Ёмкость КУ202 (общая), не более | 800 пФ |
КУ202 : предельные характеристики тиристоров
| Напряжение в закрытом состоянии (постоянное): | |
| КУ202А, КУ202Б | 25 В |
| КУ202В, КУ202Г | 50 В |
| КУ202Д, КУ202Е, 2У202Д, 2У202Е | 100 В |
| КУ202Ж, КУ202И, 2У202Ж, 2У202И | 200 В |
| КУ202К, КУ202Л, 2У202К, 2У202Л | 300 В |
| КУ202М, КУ202Н, 2У202М, 2У202Н | 400 В |
| Обратное напряжение тиристоров КУ202 (постоянное): | |
| КУ202Е, 2У202Е | 100 В |
| КУ202И, 2У202И | 200 В |
| КУ202Л, 2У202Л | 300 В |
| КУ202Н, 2У202Н | 400 В |
| Обратное напряжение управления (постоянное) | 10 В |
| Прямое напряжение управления (постоянное) | 10 В |
| Скорость нарастания напряжения | 5 В/мкс |
| Постоянный ток в открытом состоянии при Тк ≤ +70°C | 10 A |
| Импульсный ток в открытом состоянии при tи ≤ 10 мс,Iос,ср ≤ 5 А и Тк ≤ +70°C: | 30 A |
| Прямой ток управления (постоянный) | 200 мА |
| Прямой ток управления (импульсный): | |
| При Тк ≤ +70°C | 300 мА |
| При tи ≤ 50 мкс и Тк ≤ +70°C | 500 мА |
| Обратный ток управления (постоянный) | 5 мА |
| Рассеиваемая мощность (средняя) | |
| при Тк ≤ +70° | 20 Вт |
| при Тк = Тк, макс | 1,5 Вт |
| Рассеиваемая мощность управления (импульсная): | |
| tи ≤ 10 мкс, Uу, от, и ≤ 20 В и Тк ≤ +70°C | 20 Вт |
| tи ≤ 50 мкс и Тк ≤ +70° | 2,5 Вт |
| Температура корпуса тиристоров КУ202 : | |
| КУ202А – КУ202Н | +85°C |
| 2У202Д – 2У202Н | +110°C |
| Рабочая температура: | |
| КУ202А – КУ202Н | -60…+75°C |
| 2У202Д – 2У202Н | -60…+100°C |
При эксплуатации тиристоров КУ202 между катодом и управляющим электродом должен быть включён шунтирующий резистор сопротивлением 51 Ом.При отрицательном напряжении на аноде тиристора подача тока управления не допускается.
