Детали и конструкция
Большинство деталей устройства установлены на полукруглой монтажной плате, размеры и форма которой подогнаны под установку в металлическом корпусе основания диаметром 165 мм отечественной настольной лампы модели ННБ37-60-018 УХЛ4, изготовленной по ГОСТ 8607-82.
Для изоляции токоведущих элементов конструкции от корпуса светильника используется плотная стеклоткань, приклеенная двусторонней монтажной липкой лентой и клеем «БФ».
Рис. 2. Цоколевка транзисторов КТ502, КТ503 и тиристора КУ221.
Переменный резистор применён типа СПЗ-35, можно заменить, например, на СПЗ-30а, СП-1, СПЗ-12, СПЗ-4, СПЗ-33-32 или аналогичный. На ось переменного резистора должна быть надета регулировочная ручка из изоляционного материала. Остальные резисторы типов РПМ, МЯТ, С1-4, С1-14, С2-14, С2-33 или аналоги.
Конденсатор С1 керамический типа К15-5, вместо такого конденсатора можно установить любой керамический или плёночный на рабочее напряжение постоянного тока не менее 630 В или переменного не менее 275 В, например, К73-17, К73-24, К73-39. Такими же конденсаторами можно заменить С2 и С4. Конденсатор C3 плёночный малогабаритный.
Вместо диодов GUR460 можно установить FR304 — FR307, FR604G — FR607G, PR3004 -PR3007, SRP300J, 1 N5404 — 1N5408, КД257Б — КД257Д, КД202М, 2Т202Т.
Диоды 1N4007 заменимы на 1N4005, 1N4006, UF4005- UF4007, RU3AM, 1N4936GP, 1N4937GP, FR155 — FR157, КД209Б, КД221В, КД243Г, КД247Д. Вместо светодиода АЛ316А красного цвета свечения подойдёт любой из серий АЛ341, КИПД21, КИПД40, L-1503, RL52, RL54, DB5-436. Для светодиода в основании светильника просверлено дополнительное отверстие.
Вместо стабилитрона Д814Д подойдёт любой из Д814Д1, КС213Ж, 1N4743A, 1N4743A,BZV55C-12,BZV55C-13, TZMC-13. Вместо транзистора KF13001 подойдёт MJE13001, MJE13002, MJE13003, MJE340, BF420, BF393, М PSA-42, 2N6517.
Транзистор BF421 заменим на BF493, MJE350, 2N6520, 2SA1625, 2SA1700, MPSA-44. Вместо транзистора КТ503Б подойдёт любой из серий КТ503, КТ3117, КТ6111, КТ6113, КТ645, SS8050, 2SC2116, 2SD261, SS8050, SS9013. Транзистор КТ502Е, можно заменить любым из КТ502, КТ209, КТ6112, КТ6115, КТ639, SS8550, SS9012, 2SA643, 2SA1048, 2SA1150, 2SA1378.
Учитывайте, что транзисторы даже одного типа, но разных изготовителей, могут иметь отличия в цоколёвке выводов. Тринисторы КУ221 работают без дополнительного металлического теплоотвода, можно устанавливать в паре тринисторы с разными буквенными индексами. Цоколёвка выводов применённых транзисторов и тринисторов показана на рис. 2.
Выключатель SA1 установлен клавишный на шнуре питания светильника. Двухобмоточный дроссель L1 применён готовый от компьютерного БП, выполненный на Ш-образном ферритовом сердечнике.
Подойдёт любой аналогичный с общим сопротивлением обмоток до 2 Ом, индуктивность, чем больше, тем лучше. Дроссель L2 самодельный, намотан на двух ферритовых стержнях 400НН диаметром 8 мм, длиной по 40 мм. На каждом стержне намотано по 60 витков обмоточного провода диаметром 0,39 мм, намотка виток к витку поверх двусторонней липкой бумажной ленты.
Катушки дросселя располагают параллельно одна другой так, чтобы их магнитный поток был замкнутым. Дроссели и конденсаторы LC фильтров обёрнуты стеклотканью и приклеены к внутренней стороне основания корпуса светильника.
Тестирование на пробой
Начнем с предварительной проверки, которая будет заключаться в измерении сопротивления между выходами «К» и «УЭ», потом «А» и «К». Алгоритм наших действий будет следующим:
- Включаем прибор в режим «прозвонки» и снимаем измерения с перехода между выводами «К» и «УЭ», в соответствии с рисунком 3. Если полупроводник исправен, отобразится сопротивление перехода в диапазоне от 40 Ом до 0,55 кОм.
Рис 3. Измеряем сопротивление между УЭ и К
- Меняем щупы местами и повторяем процесс, результат должен быть примерно таким же, как в пункте 1. Заметим, что чем больше сопротивление между выводами «УЭ» и «К», тем меньше ток открытия, а значит — выше чувствительность устройства.

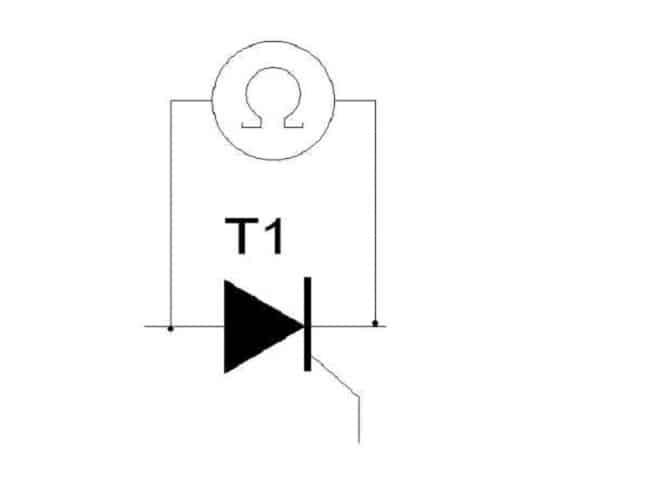

- Меряем сопротивление между выводами «А» и «К» (см. рис. 4). На индикаторе мультиметра должно высветиться бесконечно большое сопротивление, причем, вне зависимости от полярности подключенного измерительного устройства. Иное значение указывает на пробой в переходе. Для «чистоты» проверки лучше выпаять подозрительную деталь и повторить тестирование.
Рис 4. Измеряем сопротивление перехода Анод-Катод Как уже упоминалось выше, такая методика проверки мультиметром не позволяет полностью протестировать работоспособность тиристора, нам потребуется несколько усложнить процесс.
Конструкция
Конструктивно тиристор КУ202Н и вся серия выполнены в металлическом корпусе из медного сплава с покрытием, который имеет выводы под резьбу и два вывода под пайку различной толщины и высоты. Размер резьбового отвода или анода (А) составляет М6 под гайку. Выводы выполнены жесткими путем заливки эпоксидной смолой, но при выполнении монтажа не следует применять усилия более 0,98 Н.
При выполнении пайки силового вывода (К) необходимо соблюдать минимальное расстояние до стекла не менее 7 мм , так как высокой температурой его целостность может нарушиться. При выполнении подключения управляющего вывода (УЭ) следует выдержать расстояние до стекла не менее 3,5 мм по той же причине. При этом общее время удерживания паяльника не рекомендуется превышать более 3 с. Эффективная температура жала паяльного инструмента не должна превышать +260 градусов.
Советуем Вам также ознакомиться с параметрами стабилитрона д814а.
Аналоги тиристора КУ 202
Зарубежными аналогами тиристора КУ202Н являются ВТХ32S100, H20T15CN, 1N4202. Зарубежные производители не выпускают устройств таких же геометрических размеров, что и КУ202Н, поэтому нужно будет изменить место под монтаж устройства. Следует также учитывать, что их параметры могут незначительно отличаться от рассматриваемого тиристора, например, средний ток может быть равен 7,5 А.
Кроме иностранных устройств можно использовать российский аналог — Т112-10. Как и КУ202Н он имеет металлический корпус и анодный выход под резьбу. Однако его размеры меньше, поэтому монтажное место все равно придется изменить.
