Транзисторный аналог тиристора (динистора / тринистора). имитатор, эмулятор на транзисторах. схема, расчет, применение

Для схемы «Усилитель мощности 200 ВТ на базе TDA 7294»

AUDIO техникаУсилитель мощности 200 ВТ на базе TDA 7294ИМС TDA7294 разработана и изготовляется группой компаний SGS-THOMSON Microelectronics. Это одна из наиболееудачных микросхем УМЗЧ, обладающая не только большой отдаваемой мощностью (100 Вт) и высокой надежностью, но и обеспечивающая наиболее качественное (среди ИМС) звучание. При создании мощных УМЗЧ на биполярных транзисторах (и ИМС) возникает опасность вторичного пробоя, приводящего к выходу их из строя. Существующие системы защиты (SOA) при работе на реактивную нагрузку (реальную АС) теряют свою эффективность.Для обхода этих проблем на выходе TDA7294 применены мощные полевые транзисторы, у которых вторичный пробойотсутствует, а усиление напряжения выполняют как биполярные, так и полевые транзисторы.Совмещенная биполярно-полевая технология с высоковольтными мощными МОП-транзисторами получила фирменноеназвание BCD 100. ксв метр схемы своими руками В типовой схеме включения ИМС развивает 70 Вт синусоидальноймощности на нагрузке 8 6 4 Ом при напряжениях питания соответственно ± 35 31 27 В. Музыкальная мощность (по стандарту МЭК268.3) при этом составляет 100 Вт (при напряжении питание 35 В).В данном усилителе применены две ИМС TDA7294, что позволило развить музыкальную мощность 200 Вт.Технические характеристики:Выходная мощность — 200 Вт ( на 8 ом)Коэфф. нелин. искажений при макс. мощности — -не более 0,1 %Коэфф. нелин. искажений примощности 5 Вт- -не более 0,005 %Диапазон рабочих частот — -10-35000 гцУровень шума при замкнутом входе — — 95 дБСхема усилителя (23 Кб)… Смотреть описание схемы …

Эквивалент инжекционно-полевого транзистора

Инжекционно-полевой транзистор
представляет собой полупроводниковый прибор с S-образной ВАХ. Подобные приборы широко используют в импульсной технике — в релаксационных генераторах импульсов, преобразователях напряжение-частота, ждущих и управляемых генераторах и т.д.

Такой транзистор может быть составлен объединением полевого и обычного биполярного транзисторов (рис. 5, 6). На основе дискретных элементов может быть смоделирована не только полупроводниковая структура.

Рис. 5. Аналог инжекционно-полевого транзистора п-структуры.

Рис. 6. Аналог инжекционно-полевого транзистора р-структуры.

Применение симисторов

Триаки надежно применяются во многих электробытовых приборах:

В промышленности применение симисторов аналогично бытовому использованию: это управление электродвигателями, осветительными и нагревательными приборами.

Объемы производства и применения симисторов постоянно увеличиваются. Широкая номенклатура этой продукции ON Semiconductor позволяет разработчику найти оптимальное решение для многих поставленных задач. Большинство рассмотренных в статье симисторов поддерживаются на складе компании КОМПЭЛ и практически всегда доступны для разработчиков.

Драйверы сверхъярких светодиодов

Драйверы NCP3066 и NCV3066 обеспечивают постоянный ток для питания сверхъярких светодиодов. Они поддерживают напряжение в цепи обратной связи на очень низком номинальном значении 235 мВ, что используется для регулирования среднего тока линейки светодиодов. Помимо этого, они имеют широкий диапазон входного напряжения (до 40 В), для работы от источников питания 12 В постоянного или переменного напряжения или от аккумуляторных батарей. Данные микросхемы разработаны для топологий boost, buck, buck/boost и SEPIC и требуют минимального количества внешних компонентов. Они имеют функцию включения/выключения, которая отправляет устройства в режим ожидания (

Источник

Эквивалент тиристора

Тиристоры, динисторы и им подобные элементы способны при весьма незначительных внутренних потерях управлять большими мощностями, подводимыми к нагрузке.

Тиристоры
— приборы, обладающие двумя устойчивыми состояниями: состоянием низкой проводимости (проводимость отсутствует, прибор заперт) и состоянием высокой проводимости (проводимость близка к нулю, прибор открыт). Представители класса тиристоров :

диодные тиристоры (динисторы
, диаки), имеющие два вывода (анод и катод), управляемые путем подачи на электроды напряжения с высокой скоростью его нарастания или повышения приложенного напряжения до величины, близкой к критической;
триодные тиристоры (тринисторы
, триаки), трехэлектродные элементы, управляющий электрод которых служит для перевода тиристора из закрытого состояния в открытое;
тетродные тиристоры
, имеющие два управляющих электрода;
симметричные тиристоры — симисторы
, имеющие пятислой-ную структуру. Иногда этот полупроводниковый прибор называют семистором.

Диодные тиристоры (динисторы)
, ассортимент которых не столь велик, различаются, главным образом, максимально допустимым постоянным прямым напряжением в закрытом состоянии.

Так, для динисторов типов КН102А, Б, В, Г, Д, Е, Ж, И (2Н102А — И) значения этих напряжений составляют, соответственно, 5, 7, 10, 14, 20, 30, 40, 50 В при обратном токе не более 0,5 мА. Максимально допустимый постоянный ток в открытом состоянии для этих полупроводниковых приборов равен 0,2 А при остаточном напряжении в открытом состоянии 1,5 В.

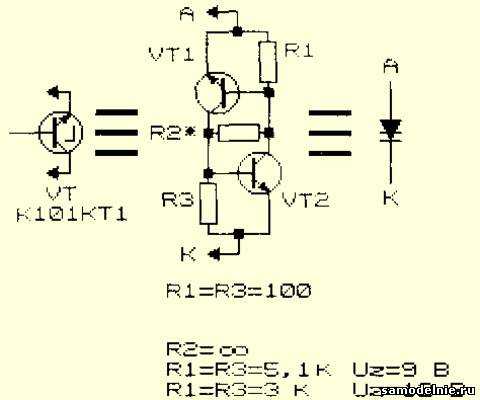

На рис. 1 приведена эквивалентная схема низковольтного динистора. Если принять R1=R3=100 Ом, можно получить динистор с управляемым (с помощью резистора R2) напряжением переключения от 1 до 25 В [Войцеховский Я., Р 11/73-40, Р 12/76-29]. При отсутствии этого резистора и при условии R1=R3=5,1 кОм напряжение переключения составит 9 Б, а при R1=R3=3 кОм —12 В.

Аналог тиристора р-п-р-п-структуры, описанный в книге Я. Войцеховского, показан на рис. 2. Буквой А обозначен анод; К — катод; УЭ — управляющий электрод. В схемах (рис. 1, 2) могут быть использованы транзисторы типов КТ315 и КТ361.

Необходимо лишь, чтобы подводимое к полупроводниковому прибору или его аналогу напряжение не превышало предельных паспортных значений. В таблице (рис. 2) показано, какими величинами R1 и R2 следует руководствоваться при создании аналога тиристора на основе германиевых или кремниевых транзисторов.

Рис. 2. Аналог тиристора.

В разрывы электрической цепи, показанные на схеме (рис. 2) крестиками, можно включить диоды, позволяющие влиять на вид вольт-амперной характеристики аналога. В отличие от обычного тиристора, его аналогом (рис. 2) можно управлять, используя дополнительный вывод — управляющий электрод УЭдоп, подключенный к базе транзистора VT2 (верхний рисунок) или VT1 (нижний рисунок).

Обычно тиристор включают кратковременной подачей напряжения на управляющий электрод УЭ. При подаче напряжения на электрод УЭдоп тиристор, напротив, можно перевести из включенного состояния в выключенное.

Для схемы «Простой регулятор мощности»

Индуктивная нагрузка в цепи регулятора мощности предъявляет жесткие требования к схемам менеджмента симисторов- синхронизация системы менеджмента должна осуществляться непосредственно от питающей сети сигнал должен иметь длительность равную интервалу проводимости симистора. На рисунке приведена схема регулятора удовлетворяющего этим требованиям в котором используется сочетание динистора и симистора Постоянная времени (R4 + R5)C3 определяет угол запаздывания отпирания динистора VS1 а значит и симистора VS2 Перемещением ползунка переменного резистора R5 регулируют мощность потребляемую нагрузкой. Конденсатор С2 и резистор R2 используются для синхронизации и обеспечения длительности сигнала менеджмента Конденсатор СЗ перезаряжается от С2 после переключения так как в конце каждого полупериода на нем оказывается напряжение обратной полярности. Для защиты от помех создаваемых регулятором введены два Фильтра R1C1 — в цепь питания и R7C4 — в цепь нагрузки. Для налаживания устройства нужно резистор R5 поставить в положение максимального сопротивления и резистором R3 установить минимальную мощность на нагрузке Конденсаторы С1 и С4 типа К40П-2Б на 400 В конденсаторы С2 и СЗ типа К73-17 на 250 В Диодный мост VD1 можно сменить диодами КД105Б Выключатель SA1 рассчитан на ток не менее 5 A. В.Ф.Яковлев, г.Шостка, Сумская обл. … Смотреть описание схемы …

Разновидности тиристоров

Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.

Управление работой тиристоров осуществляется двумя способами:

подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) – двухэлектродных приборах;
подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) – трехэлектродных приборах.

По принципу работы эти приборы различаются на три вида.

Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.

Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора – тока удержания. В открытом состоянии также работают по принципу диода.

Симисторы – разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.

Запираемые тиристоры – тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.

Разновидность симисторов БТА

Есть так же симисторы на 12, 41 ампер. Они выдерживают большие нагрузки. У меня самодельный регулятор мощности на симисторе ВТА. Заказать регулятор мощности на симисторе можно здесь. На моем канале посещенному радиолюбительству в видеороликах рассматриваются обзоры электро схем, блоков питания, усилителей, преобразователей напряжения и тока, различные схемы и конструкторы из радиодеталей. Которые собираются в домашних условиях и доступны каждому любителю без особых проблем и трудностей. Заказывайте и применяйте в своих целях, для управления бытовыми приборами.

Я на свой регулятор мощности (напряжения) поставил радиатор большего размера и теперь он сможет выдержать большие нагрузки. На этом все, подписывайтесь на канал и оставляйте ваши комментарии, что бы и как вы сделали с этим модулем.
