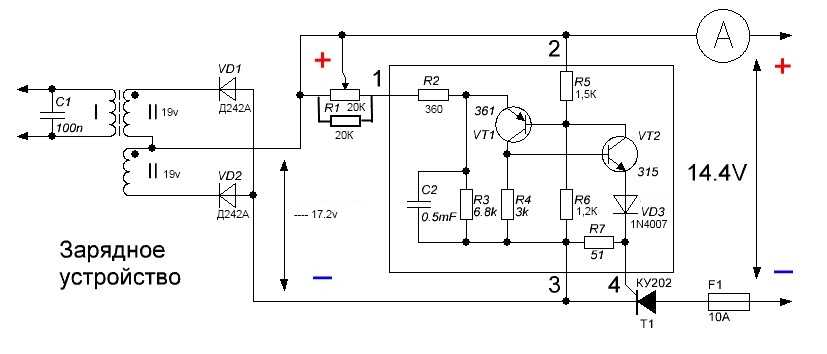

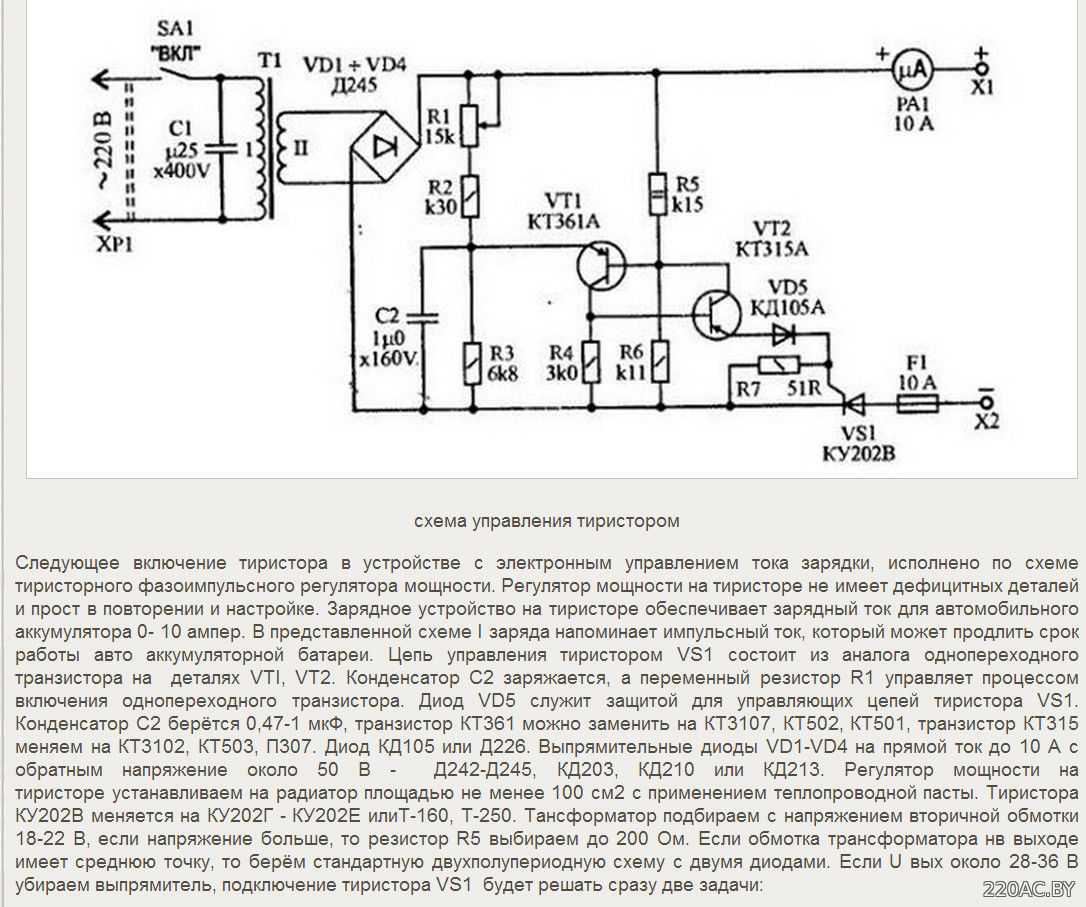

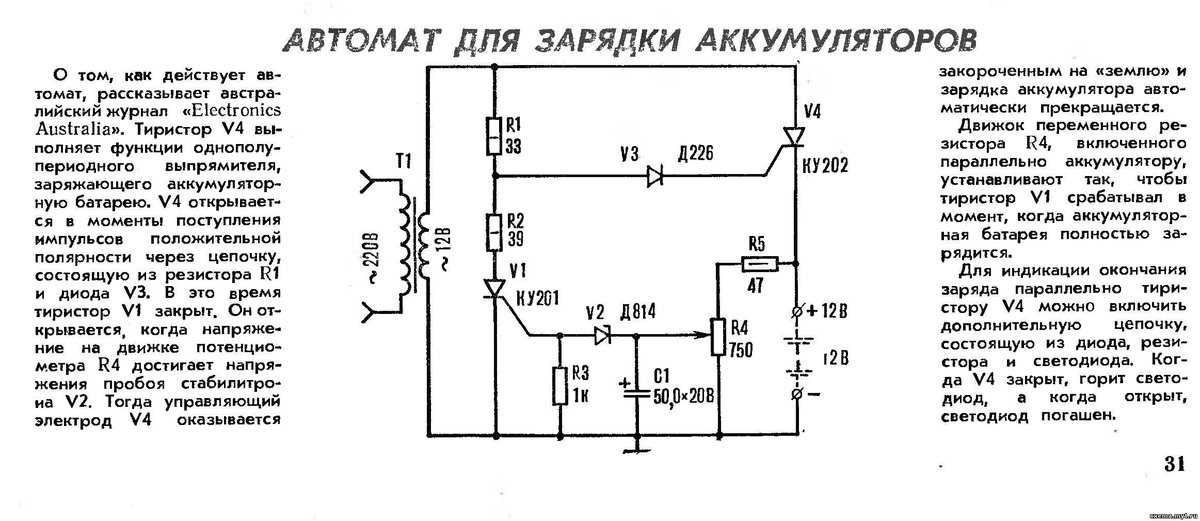

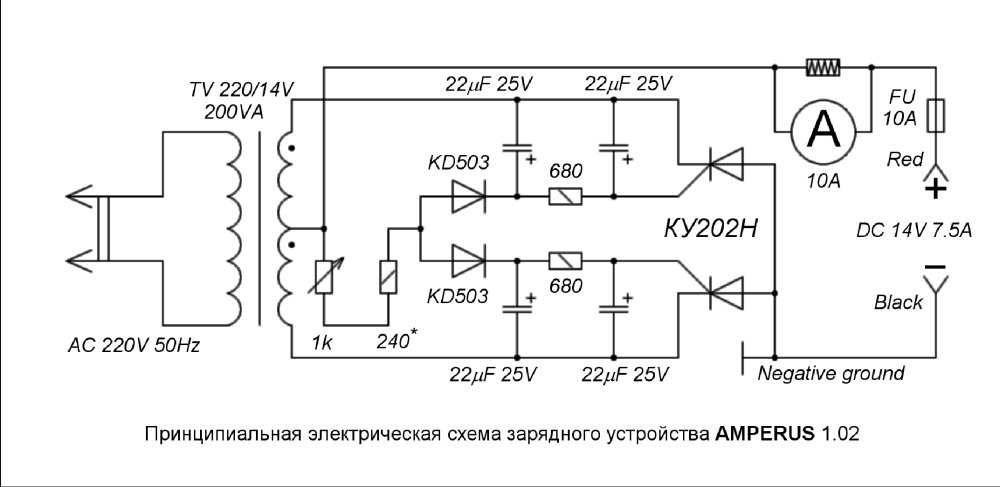

Проведем проверку тиристора при питании схемы постоянным током.
В качестве нагрузочного сопротивления и наглядного индикатора работы тиристора, применим маломощную электрическую лампочку на соответствующее напряжение. Величина сопротивления резистора R выбирается из расчета, чтобы ток, протекающий через управляющий электрод – катод, был достаточным для включения тиристора. Ток управления тиристором пройдет по цепи: плюс (+) – замкнутая кнопка Кн1 – замкнутая кнопка Кн2 – резистор R – управляющий электрод – катод – минус (-). Ток управления тиристора для КУ202 по справочнику равен 0,1 ампера. В реальности, ток включения тиристора, где то 20 – 50 миллиампер и даже меньше. Возьмем 20 миллиампер, или 0,02 ампера. Основным источником питания может быть любой выпрямитель, аккумулятор или набор батареек. Напряжение может быть любым, от 5 до 25 вольт. Определим сопротивление резистора R. Возьмем для расчета источник питания U = 12 вольт. R = U : I = 12 В : 0,02 А = 600 Ом. Где: U – напряжение источника питания; I – ток в цепи управляющего электрода.
Величина резистора R будет равна 600 Ом. Если напряжение источника будет, например, 24 Вольта, то соответственно R = 1200 Ом.
Схема на рисунке №1 работает следующим образом.
В исходном состоянии тиристор закрыт, электрическая лампочка не горит. Схема в таком состоянии может находиться сколько угодно долго. Нажмем кнопку Кн2 и отпустим. По цепи управляющего электрода пойдет импульс тока управления. Тиристор откроется. Лампочка будет гореть, даже если будет оборвана цепь управляющего электрода. Нажмем и отпустим кнопку Кн1. Цепь тока нагрузки, проходящего через тиристор, оборвется и тиристор закроется. Схема придет в исходное состояние.
Аналоги
Зарубежными аналогами тиристора КУ202Н являются ВТХ32S100, H20T15CN, 1N4202. Зарубежные производители не выпускают устройств таких же геометрических размеров, что и КУ202Н, поэтому нужно будет изменить место под монтаж устройства. Следует также учитывать, что их параметры могут незначительно отличаться от рассматриваемого тиристора, например, средний ток может быть равен 7,5 А.
Кроме иностранных устройств можно использовать российский аналог — Т112-10. Как и КУ202Н он имеет металлический корпус и анодный выход под резьбу. Однако его размеры меньше, поэтому монтажное место все равно придется изменить.
Определение исправности устройства
Исправность рассматриваемого устройства можно проверить при применении обычного источника света и измерительного прибора. К особенностям этой техники относятся следующие моменты:
- Источник постоянного тока соединяется через тринистор. В цепь также включается лампа с соответствующим напряжением.
- Щупы мультиметра подводятся к катоду и аноду. Следует установить режим измерения, соответствующий постоянному напряжению.
- Устройство должно быть рассчитано на измерение показателей, которые превышают значения применяемого источника напряжения.
- В качестве источника питания можно использовать батарейку любого номинала.
- Осуществляется подача напряжения для теста устройства.
Как же проверить тиристор?
Предварительная проверка тиристора проводится с помощью тестера-омметра или цифрового мультиметра. Переключатель цифрового мультиметра должен стоять в положении проверки диодов. С помощью омметра или мультиметра, проверяются переходы тиристора: управляющий электрод – катод и переход анод – катод. Сопротивление перехода тиристора, управляющий электрод – катод, должно быть в пределах 50 – 500 Ом. В каждом случае величина этого сопротивления должна быть примерно одинакова при прямом и обратном измерении. Чем больше величина этого сопротивления, тем чувствительнее тиристор. Другими словами, будет меньше величина тока управляющего электрода, при котором тиристор переходит из закрытого состояния в открытое состояние. У исправного тиристора величина сопротивления перехода анод – катод, при прямом и обратном измерении, должна быть очень большой, то есть имеет «бесконечную» величину. Положительный результат этой предварительной проверки, еще ни о чем не говорит. Если тиристор уже стоял где то в схеме, у него может быть «прогорел» переход анод — катод. Эту неисправность тиристора мультиметром не определишь.
Основную проверку тиристора нужно проводить, используя дополнительные источники питания. В этом случае полностью проверяется работа тиристора. Тиристор перейдет в открытое состояние в том случае, если через переход, катод – управляющий электрод, пройдет кратковременный импульс тока, достаточный для открытия тиристора.
Такой ток можно получить двумя способами: 1. Использовать основной источник питания и резистор R, как на рисунке №1. 2. Использовать дополнительный источник управляющего напряжения, как на рисунке №2.
Рассмотрим схему проверки тиристора на рисунке №1. Можно изготовить небольшую испытательную плату, на которой разместить провода, индикаторную лампочку и кнопки переключения.
