Система условных обозначений отечественных тиристоров

Книги и Справочники: Полупроводники, Тиристоры — радиодетали Elecro Boom

Лабунцов В.А. Издательство: Энергия 1971 год

Формат: DjVu Размер: 14,5 МБ СКАЧАТЬ

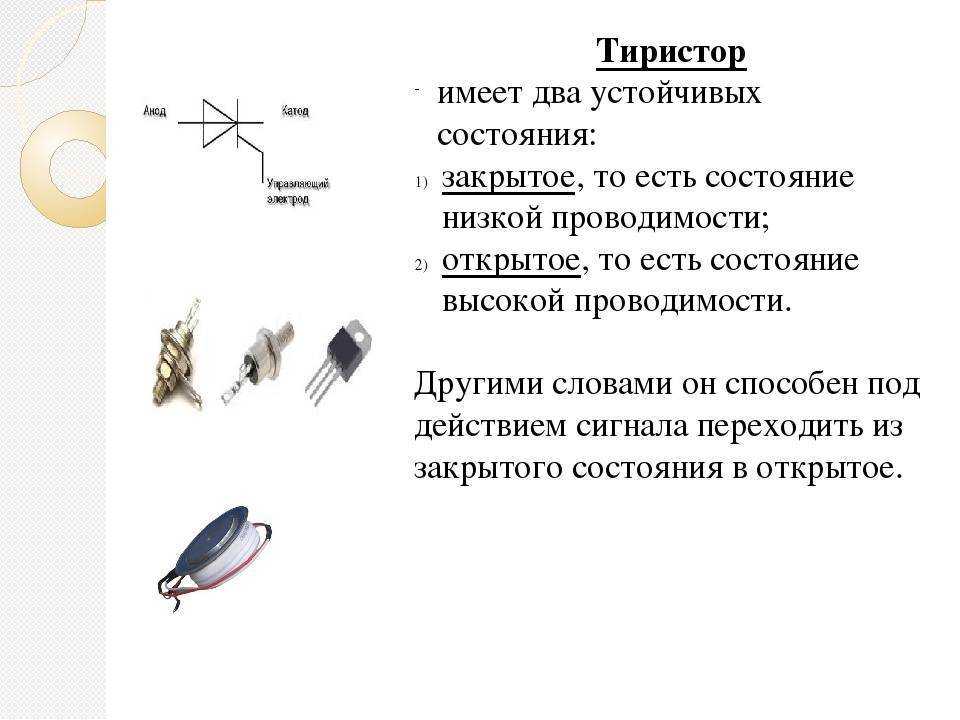

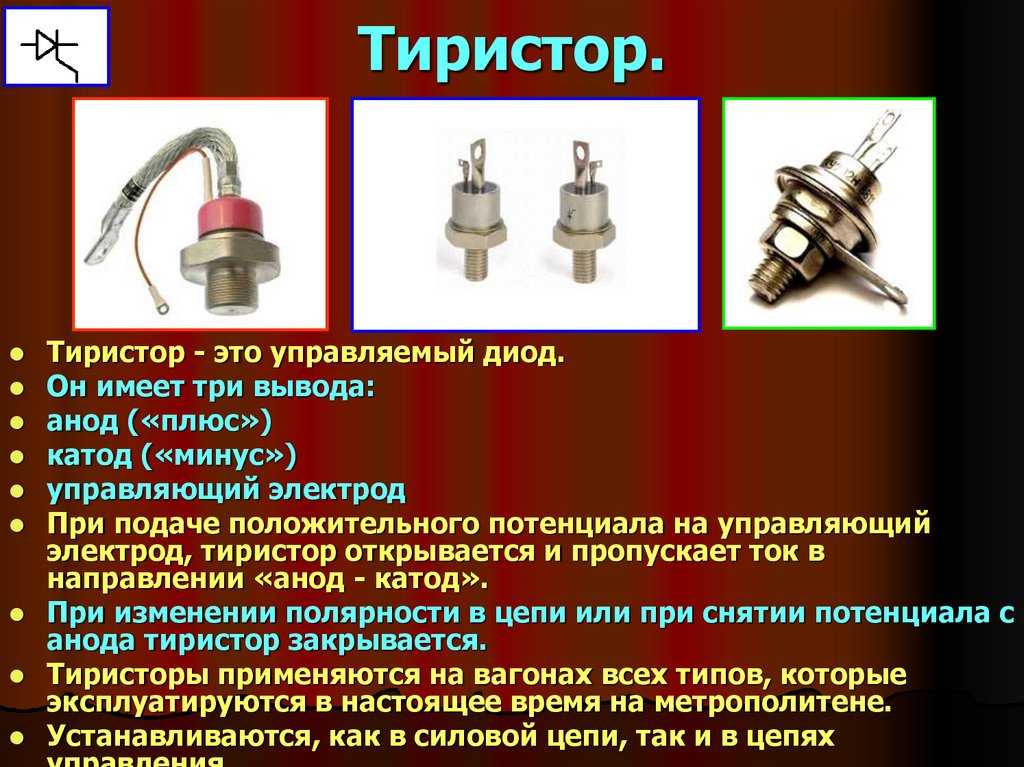

Тиристоры

О. П. Григорьев, В.Я.Заметин, Б.В. Кондратьев, С.Л. Пожидаев

Дискретные полупроводниковые приборы (диоды, транзисторы и тиристоры) являются изделиями элементной базы, наиболее широко применяющимися в радиоэлектронной и электротехнической аппаратуре. В справочнике риводятся электрические и эксплуатационные параметры и характеристики тиристоров, основные сведения о них, современная классификация, условные графические изображения, система параметров. От предшествующих справочников настоящий отличается тем, что в него включены все тиристоры независимо от мощности, которые изготавливаются или в недавнем прошлом изготавливались отечественной промышленностью.

Формат: DjVu Размер: 1,81 МБ СКАЧАТЬ

Тиристоры и их зарубежные аналоги Том 1.

Черепанов В. П., Хрулев А. К. Справочник.Издательство: М ИП РадиоСофт 2002 год

Во втором томе справочного издания приводятся данные по элект рическим параметрам габаритным размерам, предельным эксплуата ционным характеристикам сведения по основному функциональному назначению отечественных силовых тиристоров Приводятся динами-ческие импульсные частотные температурные зависимости парамет ров а также описываются особенности применения тиристоров в ра диоэлектронной аппаратуре.

Формат: DjVu Размер: 4,87 МБ СКАЧАТЬ

Тиристоры и их зарубежные аналоги. Том 2. Справочник

Черепанов В. П., Хрулев А. К. Справочник.Издательство: М ИП РадиоСофт 2002 год

Во втором томе справочного издания приводятся данные по электрическим параметрам габаритным размерам, предельным эксплуатационным характеристикам сведения по основному функциональному назначению отечественных силовых тиристоров.

Формат: DjVu Размер: 4,83 МБ СКАЧАТЬ

Серия LabVolt от Festo Didactic

Описание

Печатная плата силовых транзисторов и тиристоров GTO позволяет учащимся выполнять практические упражнения, демонстрирующие использование различных типов самокоммутирующихся переключающих устройств, обычно используемых в силовой электронике. Модуль содержит следующие шесть различных типов самокоммутирующихся переключающих устройств: MOSFET, биполярный транзистор с изолированным затвором (IGBT), быстродействующий IGBT, биполярный транзистор, транзистор Дарлингтона и тиристор GTO. Он также содержит разделы «Драйвер» и «Нагрузка», которые помогают учащимся изучить различные переключающие устройства. Драйвер состоит из оптоизолятора и драйвера силовых транзисторов. Нагрузка состоит из резистивных и индуктивных компонентов, а также быстродействующих и сверхбыстродействующих безынерционных диодов общего назначения.

С помощью этого учебного модуля учащиеся изучают работу силовых транзисторов и тиристоров GTO. Они наблюдают за характеристиками переключения, падением напряжения проводимости и потерями каждого переключающего устройства. Учащиеся также узнают, как согласовывать безынерционные диоды с различными типами коммутационных устройств, упомянутых выше.

Этот модуль позволяет учащимся узнать, какое коммутационное устройство следует использовать в конкретном приложении в соответствии с уровнями мощности и частотой коммутации. Тиристор GTO, встроенный в этот схемный блок, наконец, позволяет изучать GTO в небольшом масштабе, даже при очень низких уровнях мощности. С помощью обучающей системы FACET по выявлению неисправностей учащиеся развивают возможности поиска и устранения неисправностей для всех цепей, включенных в модуль, а также для коммутационных устройств.

Эта плата доступна в следующих языковых вариантах:

• Английский вариант: 91026-20

• Французский вариант: 91026-21

• Испанский вариант: 91026-22

Охват темы

• Идентификация силовых транзисторов и тиристоров GTO
• Ознакомление с блоком цепи драйвера и блоком цепи нагрузки
• Основные операции с силовыми биполярными транзисторами, силовыми МОП-транзисторами и IGBT, тиристорами GTO
• Время переключения и падение напряжения проводимости
• Мощность переключения при индуктивной нагрузке, время восстановления диода свободного хода

• Потери в электронных переключателях питания

  Компоненты

• : биполярный силовой транзистор, силовой транзистор Дарлингтона, тиристор GTO, силовой МОП-транзистор, IGBT, сверхбыстрый IGBT

Дополнительное оборудование

Система условных обозначений отечественных тиристоров

Система условных обозначений современных типов тиристоров установлена отраслевым стандартом ОСТ 11 336.919-81. В основу системы обозначений положен буквенно-цифровой код.

Первый элемент обозначает исходный полупроводниковый материал, из которого изготовлен прибор.

Используются буквы или цифры:

• Г или 1 — для германия или его соединений;
• К или 2 — для кремния или его соединений;
• А или 3 — для соединений галлия;
• И или 4 — для соединений индия.

Второй элемент — буква, определяющая подкласс (или группу) прибора.

• Н — для диодных тиристоров;
• У — триодных тиристоров.

Третий элемент — цифра, определяющая функциональные возможности тиристора.

Подкласс Н — для диодных тиристоров:

• 1 — для тиристоров с максимально допустимым значением прямого тока не более 0,3 А;
• 2 — для тиристоров с максимально допустимым значением прямого тока от 0,3 А до 10 А;

Незапираемые тиристоры:

• 1 — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии не более 0,3 А или с максимально допустимым значением импульсного тока в открытом состоянии не более 15 А;
• 2 — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии не более от 0,3 до 10 А или с максимально допустимым значением импульсного тока в открытом состоянии не более от 15 до 100 А;
• 7 — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии более 10 А или с максимально допустимым значением импульсного тока в открытом состоянии более 100 А;

Запираемые тиристоры:

• 3 — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии не более 0,3 А или с максимально допустимым значением импульсного тока в открытом состоянии не более 15 А;
• 4 — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии не более от 0,3 до 10 А или с максимально допустимым значением импульсного тока в открытом состоянии не более от 15 до 100 А;
• 8 — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии более 10 А или с максимально допустимым значением импульсного тока в открытом состоянии более 100 А;

Симметричные тиристоры:

• 5 — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии не более 0,3 А или с максимально допустимым значением импульсного тока в открытом состоянии не более 15 А;
• 6 — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии не более от 0,3 до 10 А или с максимально допустимым значением импульсного тока в открытом состоянии не более от 15 до 100 А;
• 9 — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии более 10 А или с максимально допустимым значением импульсного тока в открытом состоянии более 100 А;

Четвертый элемент — число, обозначающее порядковый номер разработки диода.

Пятый элемент — буква, условно определяющая классификацию тиристоров по параметрам.

Для бескорпусных приборов в состав обозначения дополнительно через дефис вводится цифра, характеризующая соответствующую модификацию конструктивного исполнения;

• 1 — с гибкими выводами без кристаллодержателя (подложки);
• 2 — с гибкими выводами на кристаллодержателе (подложке);
• 3 — с жесткими выводами без кристаллодержателя (подложки);
• 4 — с жесткими выводами на кристаллодержателе (подложке);
• 5 — с контактными площадками без клисталлодержателя (подложки) и без выводов;
• 6 — с контактными площадками на клисталлодержателе (подложке) и без выводов;

ЧАСТЬ ВТОРАЯ СПРАВОЧНЫЕ ДАННЫЕ ТИРИСТОРОВ

Раздег третий. Силовые тиристоры 3.1. Тиристоры быстродействующие

ТБ151-50, ТБ151-63 » S3
2ТБ151-50, 2ТБ161-80, 2ТБ261 80 67
ТБ161 80, ТБ161-100 70
ТБ2-160, ТБЗ-200 86
ТБ171 160, ТБ171 200 102
2ТБ171-160, 2ТБ171-200 117
ТБ200,Т6250 120
ТБ133-200, ТБ133-250 130
2ТБ133-200,2ТБ133-250 146
2ТБ143-320, 2ТБ143-400 149
2ТБ253-630, 2ТБ253-80О 152
2ТБ271-250 155
ТБ320,ТБ400 170
ТБ143-320ДБ143-400 186
2ТБ233-400 201
ТБ153-630, ТБ153-800 214
ТБ253-800.ТБ253-1000 229
2ТБ153-1000 232

3.2. Тиристоры симметричные

ТС2-10, ТС2-16, ТС2-25 245
-С112-10ЛС112-16 255
2ТС112-10, 2ТС122-25 258
ТС 122-20, ТС 122-25
ТС2-40,ТС2-50,ТС2-63,ТС2-ВО 2G3
ТС 132-40, ТС132-50 274
2ТС132-50, 2ТС142-80 276
ТС 142-63, ТС 142-80 279
ТС80.ТС125, ТС 160 282
ТС161-ЮО, ТС161 125, ТС161 160 294
2ТС161-160. 2ТС161-200 301
ТС 171 -200, ТС171-250 304
2ТС171-250, 2ТС171-320 310

4.13.Тиристоры оптронные

Т02-Ю 350
ТО2-10,ТО2-40 353
ТО125-10 363
ТСО-Ю 366
Т0125 12,5 368
Т0132-25, ТО132-40 370
2Т0132-25, 2ТО132-40 373
ТО142-50. Т0142-63, ТО142-80 375
2Т0142-50, 2Т0142-63. 2Т0142-80 378

3.5. Тиристоры комбинированно-выключаемые, тиристоры-диоды

Т6К171-125.ТБК171-160 380
ТБК143-250, ТБК143-320 384
ТДЧ171 125/50, ТДЧ171 160/63 387
ТДЧ153-320/125, ТДЧ153-400/160 389

3.6. Тиристоры бескорпусные

Т130-40. Т130-50 392
Т140-63. Т140-80 395
3.7. Фототиристоры бескорпусные
ТФ130-40, ТФ130-50 397
ТФ140-63, ТФ140-80 399

Раздел пятый. Охладители воздушных систем охлаждения для силовых тиристоров

ОШ 491
0221 492
0131 493
0231 494
0141 495
0151 496
0241 497
Зарубежные аналоги отечественных тиристоров 499
Указатель типов тиристоров 503
Перечень типов диодов, вошедших в 1 2 тт. издания 505

Размер:
1.7 MbISBN:
5-85554-156-8Качество:
нормальноеЯзык:
русский

Справочник построен в виде таблицы, в которой приведены типономиналы отечественных диодов и тиристоров в соответствии с действующим рубрикатором на полупроводниковые приборы и их зарубежные аналоги с указанием различных фирм-изготовителей США, Японии и Западной Европы. Для удобства работы книга разделена на две части. В первой части приведены зарубежные аналоги отечественных диодов и тиристоров, которые выстроены в алфавитно-цифровой последовательности. Во второй части приводятся отечественные аналоги зарубежных диодов и тиристоров, которые, в свою очередь, также выстроены в алфавитно-цифровой последовательности. Издание рассчитано на специалистов, занимающихся разработкой, эксплуатацией и ремонтом радиоэлектронной аппаратуры, а также на широкий круг радиолюбителей.

:Зарубежные аналоги отечественных выпрямительных, импульсных, туннельных,ВЧ и СВЧ диодов, стабилитронов, ограничителей напряжения………. 3Отечественные аналоги зарубежных выпрямительных, импульсных, туннельных,ВЧ и СВЧ диодов, стабилитронов, ограничителей напряжения………. 71Зарубежные аналоги отечественных тиристоров……………………….. 177Отечественные аналоги зарубежных тиристоров……………………….. 191

Скачать
Аналоги отечественных и зарубежных диодов и тиристоров
