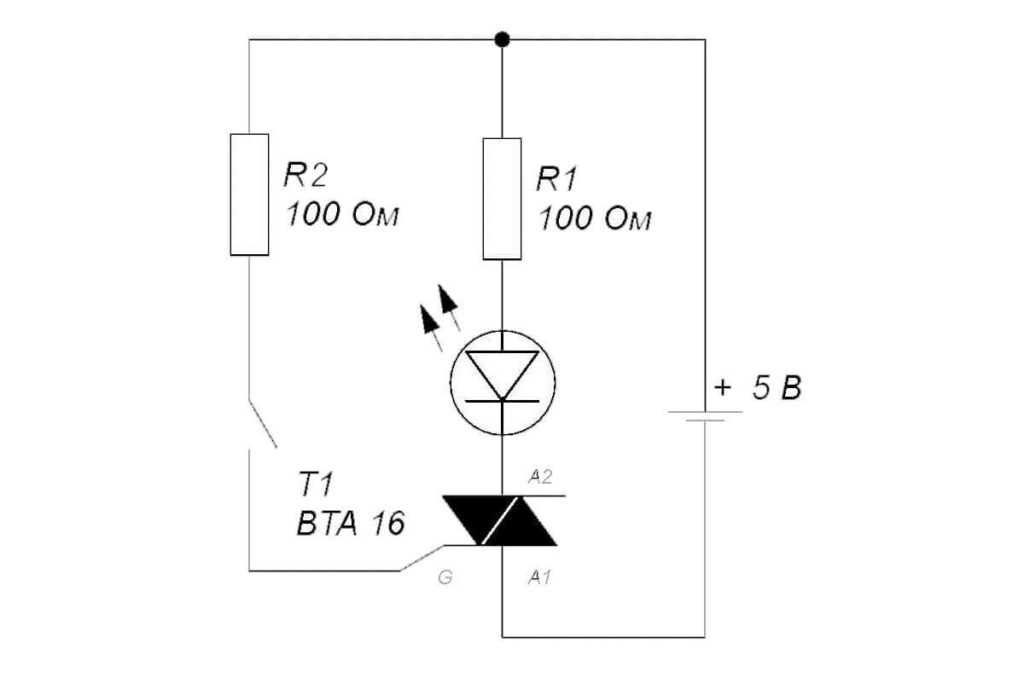

Технические параметры тиристора

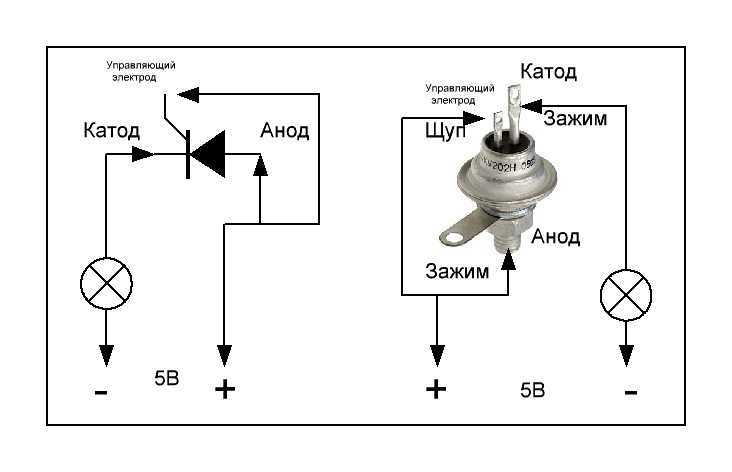

Тиристор КУ202Н относится к группе высоковольтных устройств, предназначенных для работы при напряжении до 400 В с максимально допустимым прямым током в открытом состоянии не более 10 А. Всего в линейке имеется 12 моделей тиристоров с различными напряжениями в закрытом состоянии. Поэтому при выборе основным параметром является именно оно.
Для использования в цепях с напряжением от 300 и выше вольт предназначены тиристоры с буквенными обозначениями от К до Н. Что касается остальных параметров, то они остаются теми же. Довольно часто новички радиолюбители сталкиваются с такими проблемами, что приводит к дополнительным растратам.
Эти тиристоры довольно часто применяются в построении регуляторов мощности нагрузкой не более 2 кВт. Но крайне не рекомендуется его эксплуатировать в критических режимах. Следует пропускать через устройство ток не более 7-8 А, что будет обеспечивать наиболее эффективные и щадящие режимы.
Основной элемент — трансформатор
Без него просто никуда, изготовить зарядное устройство с регулировкой на тиристоре без использования трансформатора не получится. Цель применения трансформатора — снижение напряжения с 220 В до 18-20 В. Именно столько нужно для нормальной работы зарядного устройства. Общая конструкция трансформатора:
- Магнитопровод из стальных пластин.
- Первичная обмотка подключается к источнику переменного тока 220 В.
- Вторичная обмотка соединяется с основной платой зарядного устройства.
В некоторых конструкциях могут применяться две вторичные обмотки, включенные последовательно. Но в конструкции, которая рассматривается в статье, применяется трансформатор, у которого одна первичная и столько же вторичных обмоток.
