Характеристики КТ815
Ниже представлена таблица с техническими характеристиками КТ815
| Наименование | U КБ , В | U КЭ , В | I K , мА | Р К , Вт | h21 э | I КБ , мА | f, МГц | U КЭ , В. |
| КТ815А | 40 | 30 | 1500(3000) | 1(10) | 40-275 | ≤50 | ≥ 3 | <0,6 |
| КТ815Б | 50 | 45 | 1500(3000) | 1(10) | 40-275 | ≤50 | ≥ 3 | <0,6 |
| КТ815В | 70 | 65 | 1500(3000) | 1(10) | 40-275 | ≤50 | ≥ 3 | <0,6 |
| КТ815Г | 100 | 85 | 1500(3000) | 1(10) | 30-275 | ≤50 | ≥ 3 | <0,6 |
Обозначения из таблицы читаются следующим образом:
- U КБ -максимальное рассчитанное напряжение для перехода коллектор-база
- U КЭ -максимально рассчитанное напряжение на переходе коллектор-эмиттер.
- I K -максимальный рассчитанный ток на выводе коллектора. В скобках указаны значения для импульсного тока.
- Р К -максимально рассчитанная рассеиваемая мощность вывода коллектора без радиатора. В скобках – с радиатором.
- h 21э- коэффициент передачи тока в схеме с общим эмиттером.
- I КБ — обратный ток вывода коллектора.
- f — граничная частота для схемы с общим эмиттером.
- U КЭ — напряжение насыщения перехода коллектор-эмиттер.
Существуют и другие важные характеристики для данного элемента, которые по тем или иным причинам не попали в вышеприведённую таблицу. Существуют ещё несколько характеристик, например, температурных:
- Показатель температуры перехода — 150 градусов по Цельсию.
- Рабочая температура транзистора — от -60 до +125 градусов по Цельсию.
Данные параметры транзистора КТ815 одинаковы как для транзисторов в корпусах КТ-27, так и в корпусах КТ-89.
Редакторы сайта советуют ознакомиться с определением понятия гистерезиса и использовании этого эффекта в котлах.
Зарубежные прототипы
- КТ815Б — BD135
- КТ815В — BD137
- КТ815Г — BD139
14 thoughts on “ КТ815 параметры ”
Мощным данный транзистор назвать нельзя, не смотря на 8-ку в маркировке. Он ближе к средней мощности, а в мощных схемах используется как предварительный для 819-х и выше
Как основной недостаток, я бы выделил разброс коэффициента усиления, а в некоторых схемах это важно. Почему то не приведена граничная частота, а она тоже не очень высокая
Одним словом — обычный, среднепараметризованный транзистор для бытового использования. Да, еще там начальная нелинейность подзатянута, не для всех классов усиления хороши.
Граничная частота КТ815 для схемы с общим эмиттером составляет 3 МГц. p. s. Как и всех отечественных «чисто гражданских» транзисторов разброс параметров КТ815 очень большой.
Предполагаю, что гражданскими транзисторами «КТ» являлась отбраковка военных транзисторов «2Т». Протестировали кристаллы, те что получше — в металл, похуже в пластик. Именно из-за такого разброса на заводах была даже такая профессия «регулировщик».
На алиэкспрессе можно и на перемаркированные детали попасть. Я покупаю только если есть положительные отзывы. Думаю цены на BD139 и BD140 такие потому что раритет. Если в схеме нужны биполярные на небольшую мощность, я ставлю что-то из серии BCP51 — BCP56. И в Китае делают хорошую продукцию, но только под контролем американских, европейский, японских или южнокорейских фирм
Контролировать работу необходимо, причем не только китайских, но и всех узко… вы понимаете. А делать это сейчас очень и очень несложно, не выходя из, скажем AMD-шного офиса, находящегося в Германии почему-то. Все линии автоматизированы, все данные поступают на сервер и могут контролироваться в реальном режиме времени из любой точки мира. К нему-же и видео наблюдение подстегнуто. Смотришь, пошел курить опий, берешь микрофон и, на доступном японамамском, вежливо просишь вернуться назад. Загранкомандировки технологам оплачивать не нужно.
Возможно, что и перемаркировка. Но, когда только сделал характериограф, из любопытства тыкал в него все что под руку попадалось, в том числе и транзисторы с распая корейской аудио-видео аппаратуры. Транзисторы из одного раскуроченного музыкального центра LG имеют близкие параметры, а те же транзисторы из другого МЦ сделанного годом-двумя раньше отличаются от них как небо и земля. Транзисторы из одной партии похожи друг на друга, а вот когда они из разных партий, тут уже возможны варианты…
Старый, добрый КТ815, именно на нём делал свои первые самоделки, они встречались практически во всей советской аппаратуре. Даже сейчас, если порыться в хламе, штук 10-15 выпаять можно.
Транзистор удобен в практике. Их много почти у каждого в загашнике. Относительно не большой, и мощный, не дорогой. Разной проводимости КТ814 (p-n-p) и КТ815 (n-p-n).
По характеристикам указана предельная температура 150 °C, но на практике сталкивался с выходом из строя в блоках питания КТ815 уже при температуре близкой к 100 °C, возникала холостая проводимость между К-Э. При перегревах выходных каскадов на КТ815 и КТ814 в УМЗЧ иногда происходили необратимые изменения ВАХ, но усилитель продолжал дальше работать с незначительными искажениями. Часто использовал такие транзисторы в схемах стабилизации частоты вращения моторчиков на старых магнитолах, и в коммутации к радиоуправляемым моделям.
Самые «богатые» на платину транзисторы
В наше время платина стоит в два раза дороже золота на биржах. Именно поэтому сейчас многие специалисты делают уклон на «охоту» за транзисторами, в которых наибольшее количество именно благородной платины. Эксперты утверждают, что радиодетали в транзисторах, где имеется платина, достаточно распространены и о них обязательно нужно знать.
Какие драгметаллы есть в транзисторах
Больше всего платины в старых транзисторах 2Т986А, где ее 0,06 граммов. Не стоит забывать, что радиодетали в транзисторах богаты золотом и серебром, с платиной не так легко найти. В среднем платины от 0,01 до 0,06 граммов на транзистор, но и этого количества хватает для окупаемости переработки и для получения выгоды! ◄Назад к статьям
Какие драгметаллы присутствуют в старых транзисторах?
Казалось бы, что золото благодаря своему яркому желтому цвету должно использоваться только в ювелирном деле. Но на самом деле этот металл является идеальным проводником, поэтому этот ценный металл часто добавляли в различные электронные детали, которые придавали работе любого оборудования надежность.
Продать транзисторы
Сейчас тоже используются драгоценные металлы, как золото и платину при изготовлении электроники, но в куда меньшем количестве. Все благодаря тому, что сейчас используется очень современная технология плазменного напыления металлов на различные материалы, что дает возможность использовать нанограммы драгоценных металлов, а не граммы, как это было в советскую эпоху. Не стоит забывать, что драгметаллы в транзисторах присутствуют в большом количестве и нужно лишь знать наиболее богатые золотом и платиной марки транзисторов, чтобы можно было получить наибольшую финансовую выгоду.
Какие драгметаллы есть в транзисторах
Больше всего в старых советских транзисторах, естественно, серебра. Этот металл, как и золото, является идеальным проводником электрического сигнала, и при этом стоит намного дешевле золота. В отличие от олова серебряные и золотые контакты служат много дольше и очень долго не окисляются. Медь и олово имеют ограниченную службу и электротехника, в которых используются оловянные и медные контакты и припои, служат намного меньше той, в которой применяются драгоценные металлы.
Именно поэтому золота и серебра в советских транзисторах не просто много, а очень много. Например, в таком распространенном транзисторе советского периода, как КТ202Г золота почти один грамм – 0,88 г, но при этом ни серебра, ни платины в нем вообще нет. Естественно, что драгметаллы в транзисторах находятся в чистом виде, но не во всех они имеют большую концентрацию.
Продать транзисторы
Цветомузыкальная приставка на П213.
Очень несложную цветомузыкальную приставку можно собрать на трех транзистрах П213. Три раздельных усилительных каскада предназначены для усиления трех полос звуковой частоты. Каскад на транзисторе VT1 усиливает сигнал на частоте свыше 1000Гц, на транзисторе VT2 – от 1000 до 200Гц, на транзисторе VT3 – ниже 200гЦ. Разделение частот осуществляется простыми RC- фильтрами.
Входной сигнал берется с выхода акустических колонок. Его уровень регулируется с помощью потенциометра R1. Для подстройки уровня яркости каждого канала используются подстроечные резисторы R3, R5, R7. Смещение на базах транзисторов определяется значениями резисторов R2, R4, R6. Нагрузкой каждого каскада являются две параллельно включенные лампочки (6,3 В х 0,28 А). Питается схема от блока питания с выходным напряжением 8-9 В и максимальным током свыше 2А.
Транзисторы П213 могут иметь значительный разброс по усилению тока. Поэтому, значения резисторов R2, R4, R6 необходимо подбирать для каждого каскада — индивидуально. Ток коллектора при этом настраивается на такую величину, чтобы нити накала ламп немного светились в отсутствии входного сигнала. При этом транзисторы обязательно будут греться. Стабильность работы германиевых полупроводниковых приборов очень зависит от температуры. Поэтому, необходимо установить П213 на радиаторы — площадью от 75 кв.см.
Транзисторы КТ603 — драгметаллы, характеристики, аналоги

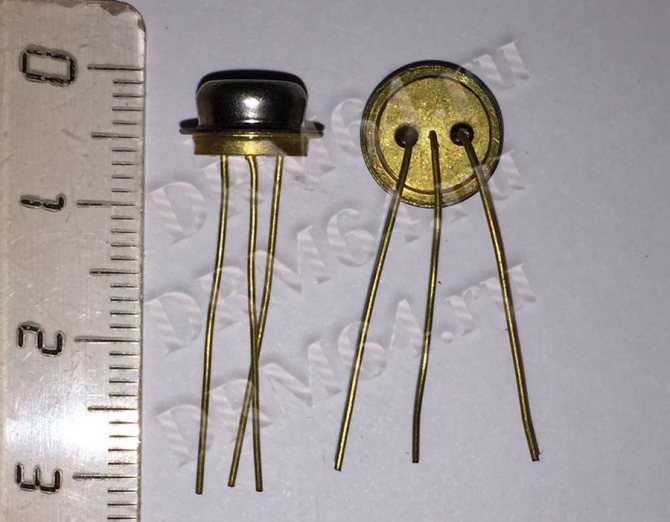

Описание транзистора КТ603
КТ603 – это высокочастотный кремниевый транзистор малой мощности. Изготавливается в металлическом корпусе типа КТЮ-3-6 с изоляторами из стекла и гибкими выводами.
Где можно найти КТ603?
- Встречаются в устройствах: импульсные устройства
- переключающие устройства
- устройства гражданского и общего назначения
Таблица содержания драгметалла в граммах для транзисторов серии КТ603
| Транзистор | Золото, гр в 1000 шт | Золото, гр в 1000 шт Н.возвр | Золото, гр в 1 шт |
| КТ603 | 22,409 | 19,0477 | 0,022409 |
| КТ603А | 23,1 | 19,635 | 0,0231 |
| КТ603А | 23,11 | 19,6435 | 0,02311 |
| КТ603Б | 21,101 | 17,9359 | 0,021101 |
| КТ603Б | 23,11 | 19,6435 | 0,02311 |
| КТ603В | 23,11 | 19,6435 | 0,02311 |
| КТ603Г | 23,11 | 19,6435 | 0,02311 |
| КТ603Д | 23,11 | 19,6435 | 0,02311 |
Таблица веса драгметаллов в транзисторе КТ603 в граммах для 1шт и 1000шт, с учётом нормы возвратаНорма возврата. Стоит учесть, после переработки удаётся извлечь не весь драгметалл указанный в паспорте. По этой причине, приведён расчёт учитывая норму возврата (Н.возвр). Были изучены разные источники и собраны средние данные по возврату. Хоть и бывает такое что извлекается почти 100%, ориентироваться на нормы возврата будет более реалистичным. Скупаются радиоэлементы дешевле цены металла в них на 15-50%.
Важный нюанс. Производить изделия могли в разное время и у разных изготовителей, что может сказаться на базовом значении веса драгметалла, а в последствии и на переработанном. РЭА произведённые в более раннем году, имеют более высокие шансы содержать драгметаллы и чаще в большем количестве чем у последующих версий. Прослеживается для любых радиоэлементов в большинстве случаев. Новые же, по причине развития техпроцесса, иногда вовсе без драгметалла.
Цена предлагаемая скупщиками
Посмотрев на расценки, видно что скупщики принимают реле за 50% – 100% от текущей курсовой стоимости драгметалла. Для того чтобы лучше ориентироваться в цене, желательно свериться с актуальной ценой на мировых торговых биржах.
Исторические цены драгметалла на мировых биржах: Золото за 1 гр – 1600-4500 руб
Цены указаны для высшей пробы
В конкретном случае важно понимать, что чем ниже проба, тем меньше стоимость. А так же в зависимости от того по какой цене согласен покупать скупщик
Примечания относительно цен на драгметаллы.
Золото неуклонно росло с 2005 по 2012, с цены 800 до 3800 руб за грамм. С тех пор упало почти в 2 раза и колеблется в диапазоне 2100-2800 руб за грамм с 2013 года. Как можно заметить, в ожидании кризиса 2022 году цена золота снова выросла. После рисковых ситуаций в мире обычно снова возвращается к средней цене.
Надеюсь этим удастся помочь сориентироваться относительно влияния мировых цен на выгодность.
Часто целесообразно такие изделия сдавать на лом после выработки рабочего ресурса, как изделия они стоят иногда существенно дороже.
Стоимость транзистора КТ603 в качестве изделия
Цены в основном распределены от 10 – 120 рублей за штуку. Сильно колеблются в зависимости от характеристик, производителя, года производства, технического состояния, желаний продавца и года выпуска.
- Цены для примера, в среднем, за 1 шт: КТ603А – 25-145 руб
- КТ603Б – 35-180 руб
- КТ603В – 9-28 руб
- КТ603Г – 30-78 руб
- КТ603Д – 10-60 руб
- КТ603Е – 45-110 руб
Характеристики транзисторов КТ603
- Масса: 1.75 гр
- Цоколевка: повернуть ножками к себе, место выхода коллектора с виду отличается и если расположить его внизу “треугольника”, то база будет слева, эмиттер справа
- Температура эксплуатации: -40+85°C – для КТ603А, КТ603Б, КТ603В, КТ603Г, КТ603Д, КТ603Е
Максимальная температура перехода:
- +120°C – для КТ603А, КТ603Б, КТ603В, КТ603Г, КТ603Д, КТ603Е
Аналоги
- Зарубежные: КТ603Б – 2SC594, PET8006, 2N5028, 2SD602
КТ603Г – BSY62A, ZTX311
КТ603Д – MPS5134
КТ603Е – 2N2719
Срок сохраняемости с момента изготовления, минимальный: 12 лет

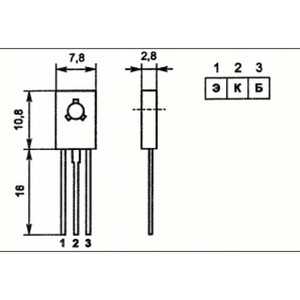

Цоколёвка и маркировка КТ815
Цоколёвка транзистора КТ815 зависит от типа корпуса прибора. Существует два различных типа корпуса – КТ-27 и КТ-89. Первый случай используется для объёмного монтажа элементов, второй – для поверхностного. По зарубежной классификации, типы данных корпусов имеют, соответственно, следующие обозначения: TO -126 для первого случая и DPAK для второго случая.
Расположение выводов элемента прибора в корпусе КТ-27 имеет следующий порядок: эмиттер-коллектор-база, если смотреть на транзистор с его лицевой стороны. Для элемента в корпусе КТ-89, расположение выводов имеет следующий порядок: база-коллектор-эмиттер, где коллектором является верхний электрод прибора.
На сегодняшний день, применение элементов в корпусе КТ-27 ограничено, в основном, радиолюбительскими схемами и конструкциям. Элементы в корпусах КТ-89 применяются в изготовлении бытовой техники и по сей день.
Для маркировки данного прибора изначально использовали полное его название, например, КТ815А и дополняли маркировку месяцем и годом выпуска транзистора. В дальнейшем обозначения значительно сократили, оставив на корпусе элемента только одну букву, обозначающую тип элемента и цифру, например -5А для прибора КТ815А.
Меры безопасности
Меры предосторожности при монтаже подобных устройств стандартные и обычно не вызывают вопросов у начинающих радиолюбителей. В техописании указывается на недопустимость давления на корпус при осуществлении изгибов металлических выводов
Пайка разрешена на расстоянии не ближе 5 мм от пластиковой упаковки. Температура припоя должна быть ниже +250 °C, с интервалом теплового воздействия на каждый контакт не превышающем 2 секунд.
Не стоит превышать предельно допустимые эксплуатационные параметры, указанные в техописании, при работе устройства. При длительной эксплуатации на максимальных значениях оно может выйти из строя.
Проверка КТ815
Не всегда покупаемые элементы оказываются в рабочем состоянии. Пусть бракованные элементы попадаются не так часто, но любой радиолюбитель или просто покупатель обязан знать, как проверить такой прибор.
Во-первых, проверить работоспособность КТ815 можно специальным пробником, но рассмотрим проверку обычным мультиметром, так как предыдущий прибор есть далеко не у всех.
Для проверки при помощи мультиметра, прибор нужно перевести в режим прозвонки. Сначала прикладываем отрицательный щуп к базе, а положительный к коллектору. На дисплее должно отобразиться значение от 500 до 800 мв. Затем меняем щупы, поставив на базу положительный, а на эмиттер отрицательный. Значения должны примерно равны прошлым.
Затем нужно проверить обратное падение напряжение. Для этого поставим сначала отрицательный щуп на базу, а положительный на коллектор. Должны получится единица. В случае с замером на базе и эмиттере, произойдёт то же самое.
Распиновка
Цоколевка КТ815 содержит информацию о том, на каком из трёх выводов находится эмиттер, коллектор и база. Наиболее распространён он в корпусе ТО-126 ( отечественное называние КТ-27). Если взять такой компонент контактами вниз и маркировкой к себе, то ножка слева – это Э, посредине – К, справа – Б. Кроме этого можно встретить данное устройство в корпусе КТ-89 (согласно международному стандарту DPAK). Расположение выводов показано на рисунке ниже.
На изображении также представлен вариант маркировки. Первая буква указывает на группу, например на КТ815А будет нанесено обозначение 5А. Последующие символы говорят о дате выпуска.
Справочники
|
|
|||||
|

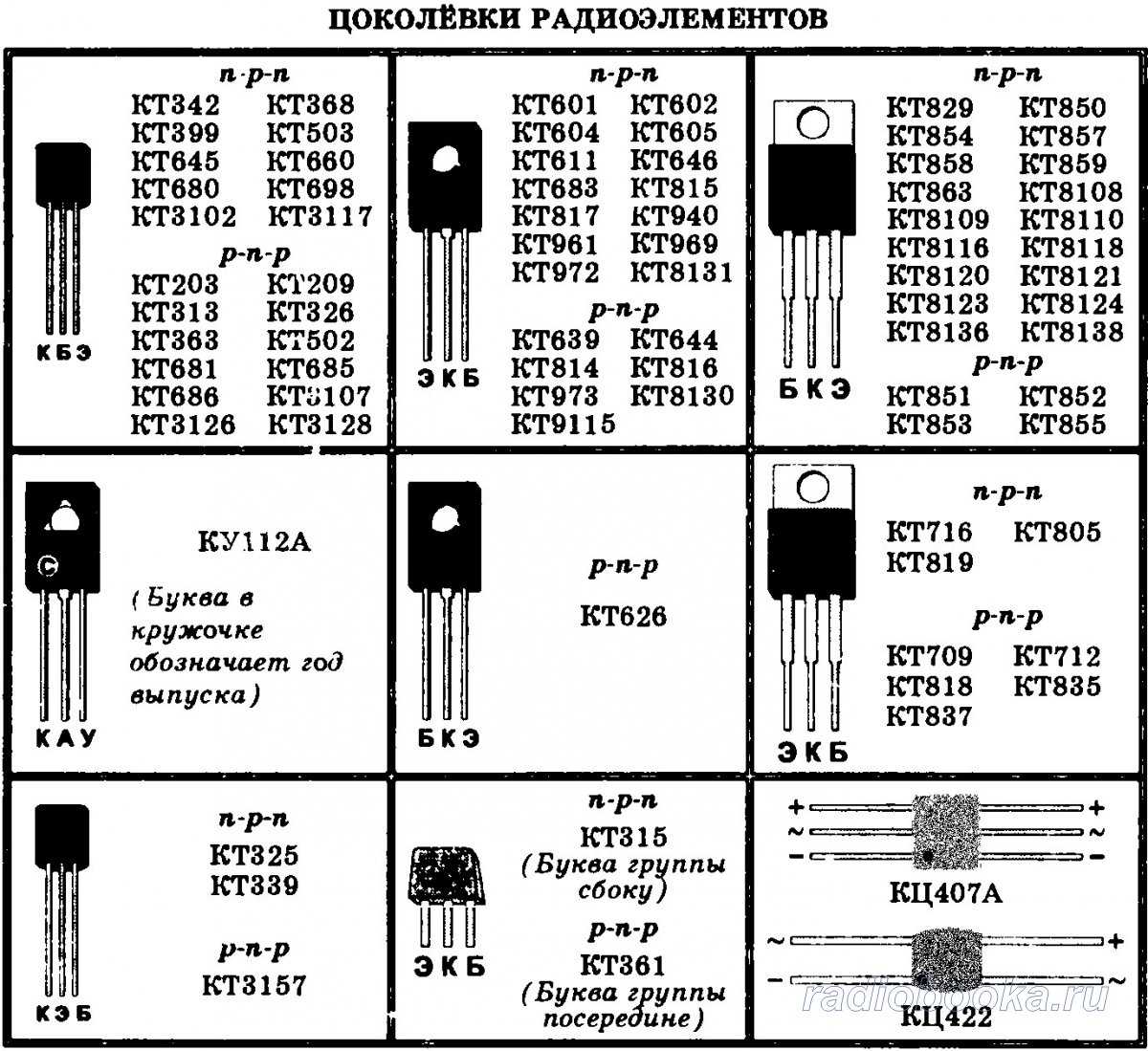

Цоколевка широко распространенных транзисторов и цветовая и кодовая маркировка транзисторов.

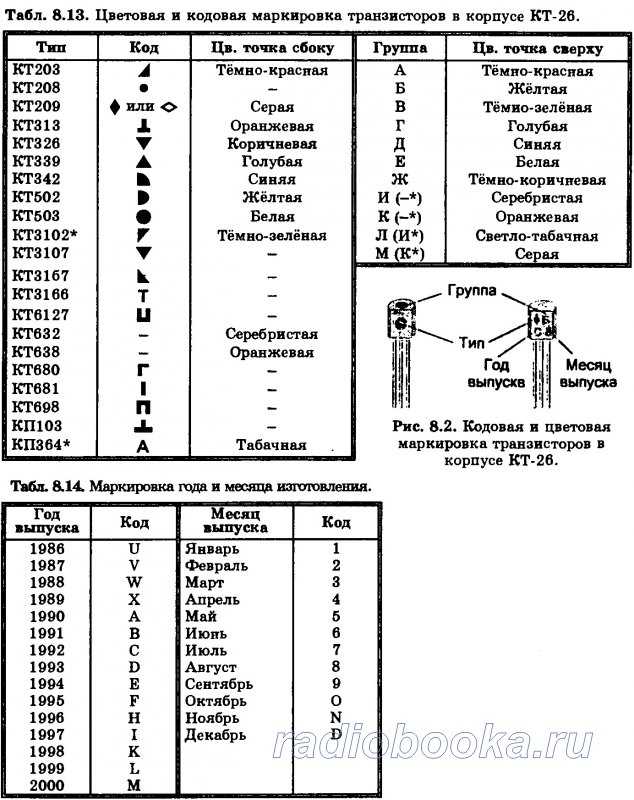

Цветовая и кодовая маркировка транзисторов В цветовой и кодовой маркировке транзисторов нет единых стандартов. Каждый завод, который производит транзисторы, принимает свои цветовые и кодовые обозначения. Вы можете встретить транзисторы одного типа и группы, которые изготовлены разными заводами и маркируются по-разному, или разные транзисторы, которые маркируются одинаково. В этом случае их можно отличить только по некоторым дополнительным признакам, таким как длина выводов коллектора и эмиттера или окраска торцевой (противоположной выводам) поверхности транзистора. Табл. 8.13. Цветовая и кодовая маркировка транзисторов в корпусе КТ-26.

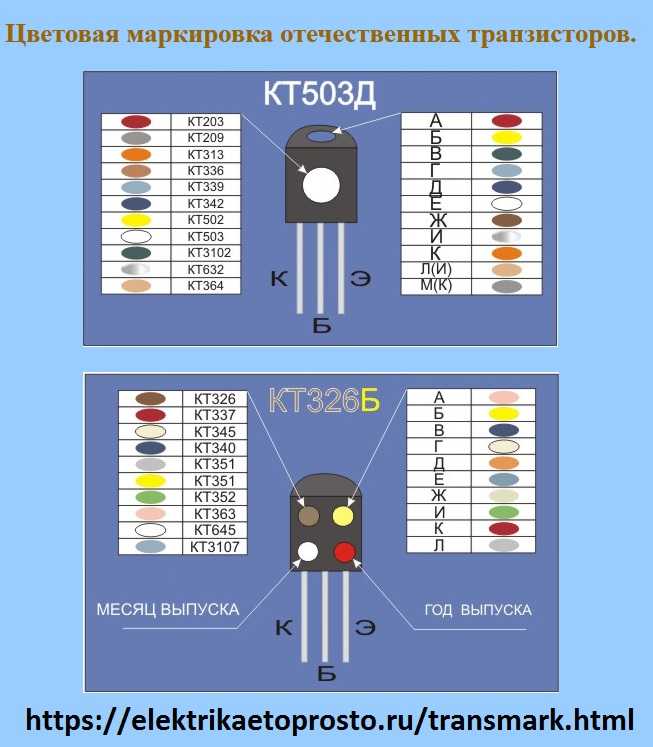

Цветовая маркировка транзисторов осуществляется двумя точками. Тип транзистора обозначается на боковой поверхности, а маркировка группы на торцевой (рис. 8.2). Кодовая маркировка наносится на боковую поверхность транзистора (рис. 8.2). Тип транзистора обозначается кодовым знаком (табл. 8.13), а группа — соответствующей буквой. Дата изготовления в соответствии с ГОСТ 26486-82 кодируется двумя буквами или буквой и цифрой (табл. 8.14). Первая буква обозначает год выпуска, а следующая за ней цифра или буква — месяц. Кодированное обозначение даты изготовления применяется не только для транзисторов, но и для других радиоэлементов. На рис. 8.3 приведены примеры кодовой и цветовой маркировки транзисторов в корпусе КТ-26. Транзисторы в корпусе КТ-27 могут маркироваться или буквенно — цифровым кодом (табл. 8.16 и рнс. 8.4) или кодом, состоящим из геометрических фигур (рис. 8.4).
Транзисторы в корпусе КТ-27 дополнительно маркируются окрашиванием торца корпуса, противоположного выводам: КТ814 — серо — бежевый; КТ815 — серый нлн снренево — фиолетовый; КТ816 — розово — красный; КТ817 — серо — зелёный; КТ683 — фиолетовый; КТ9115 — голубой. Транзисторы КТ814Б, КТ815Б, КТ816Б и КТ817Б иногда маркируются только окрашиванием торцевой поверхности без нанесения буквенно — цифрового кода. Примеры маркировки транзисторов в корпусе КТ-13 приведены на рис. 8.6. Буква группы у транзисторов КТ315 наносится сбоку поверхности, а КТ361 — посередине. Тип транзисторов КПЗОЗ и КП307 в корпусе КТ-1-12 маркируются соответственно цифрами 3 и 7, группа — соответствующей буквой. Транзисторы КП327А маркируются одной белой точкой, а КП327Б — двумя (рис. 8.3).
Кизлюк А.И. Ключевые теги: Кизлюк |
|||||
|
|||||
|
|||||
Транзисторы — купить. или найти бесплатно.
Где сейчас можно найти советские транзисторы? В основном здесь два варианта — либо купить, либо — получить бесплатно, в ходе разборки старого электронного хлама.
Во время промышленного коллапса начала 90-х, образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки — можно купить. Если же нет — всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например -«Гулливер».
Если же у вас, имеется какая-то старая, ненужная техника — можно попытаться добыть транзисторы (и другие детали) из нее. Транзисторы П213 можно найти радиоле Бригантина, приемнике ВЭФ Транзистор 17, приемниках Океан, Рига 101, Рига 103, Урал Авто-2. Транзисторы КТ815 в приемниках Абава РП-8330, Вега 342, магнитофонах «Азамат»(!), Весна 205-1, Вильма 204- стерео и т. д.
Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».
Новое поколение Джобсов или как MediaTek создал свой маленький «Кикстартер»
Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы. Уже сейчас для этого есть все возможности, от мини-сообществ, в которых можно посмотреть чужие проекты до прямых контактов с настоящими производителями электроники. Начать проектировать гаджеты может любой талантливый разработчик — порог входа очень низкий.
Самые «богатые» на золото транзисторы
Специалисты утверждают, что сейчас идет настоящая охота за самыми дорогими и ценными транзисторами, которые буквально напичканы золотом, серебром и платиной. Причем, как утверждают эксперты, радиодетали с драгметаллом в транзисторах хоть и были в своем время очень распространены, найти наиболее богатый на золото и платину транзисторы становится все сложнее.
Какие драгметаллы есть в транзисторах
Стоит отметить, что транзистор КТ118А считается одним из самых богатых на золото- в нем 11,69 граммов. Столько же золота и в транзисторах КТ118Б, и в КТ118В. Найти же их не так просто, так как использовались они чаще в спецэлектронике, которой осталось в наше время не так много.
Есть и чуть более богатые на золото транзисторы марки ЗП602А-2, где золота 16,16 граммов, но в отличие от КТ118А в них также присутствует и серебро в размере 11,84 граммов на транзистор. Таким образом, радиодетали с драгметаллом в транзисторах чрезвычайно были распространены в советское время, главное выявить самые «богатые».
Скупка радиодеталей и радиолома
золотосеребропалладийплатину

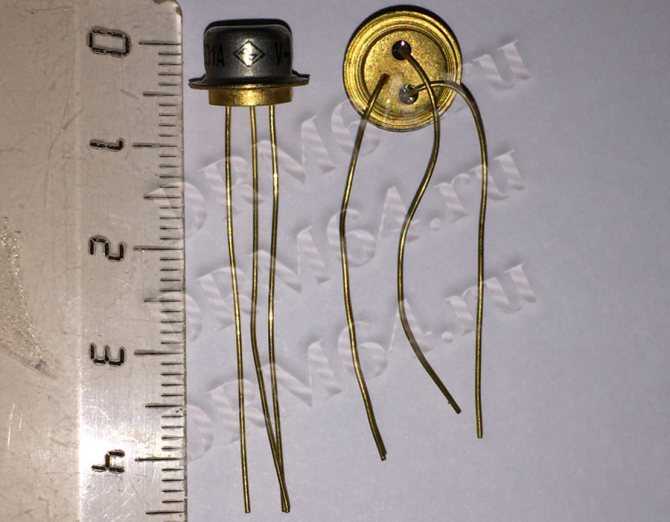

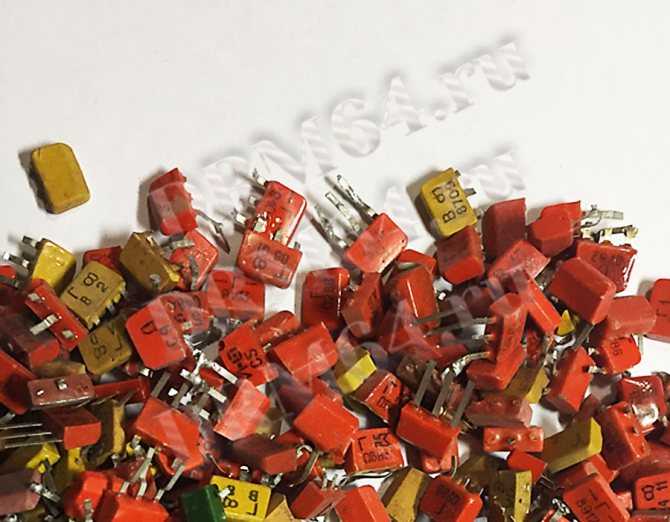

Транзисторы легко распознать по наличию у них трех ножек. Наибольшее количество драгоценных металлов, содержащихся в транзисторах, можно найти в советской вычислительной технике, а так же в разработках предприятий военно-промышленного комплекса СССР.
Транзисторы: рекомендации по разборке:

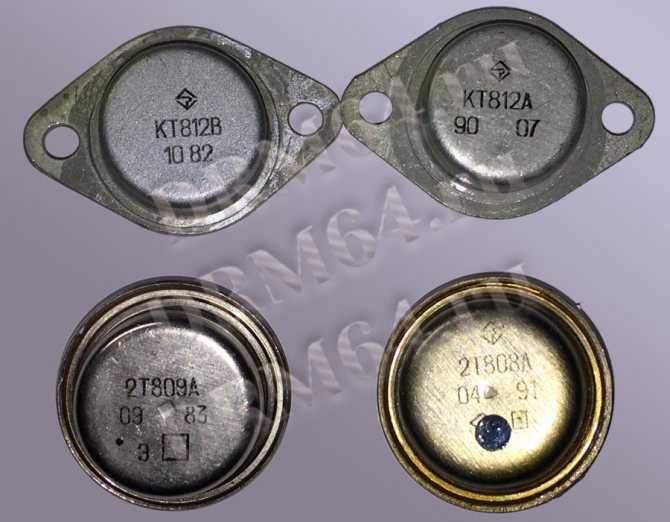

Не секрет что желтое покрытие на транзисторах и микросхемах советского производства — это позолота. В разные года толщина покрытия колебалась от одного до пяти микрон, поэтому детали выпущенные до 90 года имеют более толстый слой покрытия, чем те которые выпускались позже отсюда и разница в цене.
При разборке плат желтые транзисторы и микросхемы лучше выпаивать. Способ может быть любой: строительным феном, паяльником, на электроплитке или горелкой. Главное — сохранить в целости выводы (ножки). Чем длиннее выводы, тем выше цена за транзистор или микросхему.
Транзисторы и микросхемы без выводов считаются дешевле (т.к. значимая часть золота находиться на выводах). По этой же причине новые детали с желтым покрытием всегда дороже (выводы не обрезаны). Если нет возможности выпаивать детали, наши специалисты посчитают детали на платах. Если у вас большое количество плат, радиодеталей и нет возможности привезти их к нам на приемный пункт, тогда мы можем приехать к вам и на месте оценить детали и рассчитаться.
О выезде звоните по тел.: 8-937-266-19-99.

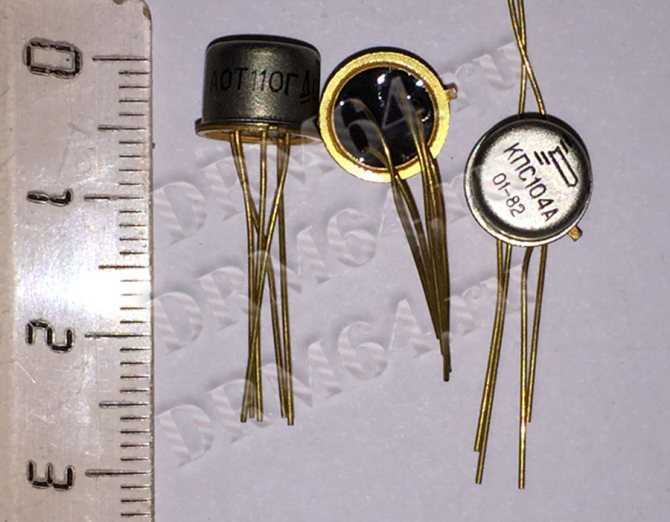

Мы принимаем транзисторы с драгметаллами:
| Наименование | Фото | |
| КТ 201, 203, 305, 118 КП 301 | Прайс |
|
| КТ 312, 301, 306 желтые | Прайс |
|
| КТ 601, 603, 608 желтые | Прайс |
|
| КТ 602, 604 желтые | Прайс |
|
| КТ 630, 830, 631, 831 | Прайс |
|
| КПС 104, АОТ, АОД, АОУ | Прайс |
|
| КТ 301, 306, 312, 313 белые | Прайс |
|
| ГТ 311, 316 желтые | Прайс |
|
| КТ 308, П307, 308, 309 белые | Прайс |
|
| КТ 602, 604 белые | Прайс |
|
| КТ 610, 913, КТ 939 | Прайс |
|
| КТ 909 | Прайс |
|
| КТ 930, 958 | Прайс |
|
| КТ 912, 947, КП 904 | Прайс |
|
| КТ 935, 704, 926 | Прайс |
|
| КТ 911, 920, 922, 930, 931, 950 | Прайс |
|
| КТ 904, 907 желтые | Прайс |
|
| КТ 606 белый | Прайс |
|
| КП 901, 903 желтое кольцо | Прайс |
|
| КТ 802, 803, 808, 809, 908, 812 | Прайс |
|
| КТ 815, 816, 817, 639, 611 | Прайс |
|
| Транзисторы производства стран СЭВ | Прайс |
|
| КТ 3117, 645, 368, 3126, 3102 | Прайс |
|
| КТ 315, 361 | Прайс |
|
Характеристики популярных аналогов
Наименование производителя: 2N5153
- Тип материала: Si
- Полярность: PNP
- Максимальная рассеиваемая мощность (Pc): 12 W
- Макcимально допустимое напряжение коллектор-база (Ucb): 100 V
- Макcимально допустимое напряжение коллектор-эмиттер (Uce): 80 V
- Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
- Макcимальный постоянный ток коллектора (Ic): 5 A
- Предельная температура PN-перехода (Tj): 200 °C
- Граничная частота коэффициента передачи тока (ft): 560 MHz
- Статический коэффициент передачи тока (hfe): 70
- Корпус транзистора: TO39
Наименование производителя: 2N5153-220M
- Тип материала: Si
- Полярность: PNP
- Максимальная рассеиваемая мощность (Pc): 10 W
- Макcимально допустимое напряжение коллектор-база (Ucb): 100 V
- Макcимально допустимое напряжение коллектор-эмиттер (Uce): 80 V
- Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
- Макcимальный постоянный ток коллектора (Ic): 5 A
- Предельная температура PN-перехода (Tj): 200 °C
- Граничная частота коэффициента передачи тока (ft): 560 MHz
- Статический коэффициент передачи тока (hfe): 70
- Корпус транзистора: TO252
Наименование производителя: 2N5153S
- Тип материала: Si
- Полярность: PNP
- Максимальная рассеиваемая мощность (Pc): 10 W
- Макcимально допустимое напряжение коллектор-база (Ucb): 100 V
- Макcимально допустимое напряжение коллектор-эмиттер (Uce): 80 V
- Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
- Макcимальный постоянный ток коллектора (Ic): 5 A
- Предельная температура PN-перехода (Tj): 200 °C
- Граничная частота коэффициента передачи тока (ft): 560 MHz
- Статический коэффициент передачи тока (hfe): 70
- Корпус транзистора: TO39
Наименование производителя: 2N5153SM
- Тип материала: Si
- Полярность: PNP
- Максимальная рассеиваемая мощность (Pc): 10 W
- Макcимально допустимое напряжение коллектор-база (Ucb): 100 V
- Макcимально допустимое напряжение коллектор-эмиттер (Uce): 80 V
- Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
- Макcимальный постоянный ток коллектора (Ic): 5 A
- Предельная температура PN-перехода (Tj): 200 °C
- Граничная частота коэффициента передачи тока (ft): 560 MHz
- Статический коэффициент передачи тока (hfe): 70
- Корпус транзистора: TO252
Наименование производителя: 2N5153SMD
- Тип материала: Si
- Полярность: PNP
- Максимальная рассеиваемая мощность (Pc): 10 W
- Макcимально допустимое напряжение коллектор-эмиттер (Uce): 80 V
- Макcимальный постоянный ток коллектора (Ic): 5 A
- Граничная частота коэффициента передачи тока (ft): 60 MHz
- Статический коэффициент передачи тока (hfe): 70
- Корпус транзистора: TO-276AB
Соответствие: отечественный транзистор ⇒ импортный аналог
|
|
|
|
.
