Транзисторы П416 и П214 — маркировка, цоколевка, основные параметры.
Транзисторы П416
Транзисторы П416 — германиевые, маломощные,
высокочастотные, структуры — p-n-p.Корпус металлостекляный.Маркировка буквенно — цифровая, на боковой поверхности корпуса.
Эмиттер находится с краю — отмечен цветной точкой на корпусе.
Коллектор находится посередине, база с противоположной стороны,
от эмиттера.
На рисунке ниже — маркировка и цоколевка П416.
Наиболее важные параметры.
Коэффициент передачи тока в режиме малого сигнала, при температуре окружающей
среды +25 по Цельсию. У транзисторов П416 без буквы
— от 25 до 80 У транзисторов П416А
— от 60 до 125 У транзисторов П416Б
— от 90 до 200
Граничная частота передачи тока. 40 60 80
Максимальное напряжение коллектор — эмиттер
— 12 в.
Максимальный ток коллектора(постоянный)
— 25 мА.
Обратный ток коллектора при напряжении эмиттер-коллектор 10в
и температуре окружающей среды от -60 до +25 по Цельсию
не более — 3 мкА.
Обратный ток эмиттера при напряжении база-эмиттер 2в
не более — 100 мкА.
Напряжение насыщения коллектор-эмиттер при коллекторном токе 50мА и базовом 3мА:У транзисторов П416 без буквы —
2 в. У транзисторов П416А, П416Б —
1,7 в.
Напряжение насыщения база-эмиттер при коллекторном токе 10мА и базовом 1мА:— 0,5 в.
Рассеиваемая мощность коллектора —
100 мВт.
Транзисторы
П214
Транзисторы П214 — большой мощности низкочастотные германиевые сплавные p-n-p. Предназначены для
работы в схемах переключения, выходных каскадах усилителей НЧ, преобразователях и стабилизаторах
постоянного напряжения.
Корпус металлический, герметичный.
Маркировка буквенно — цифровая, сверху корпуса.

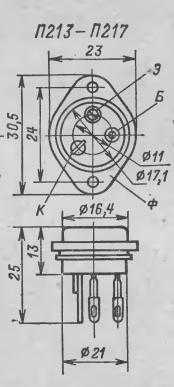

На рисунке ниже — цоколевка и маркировка П214.
Наиболее важные параметры.

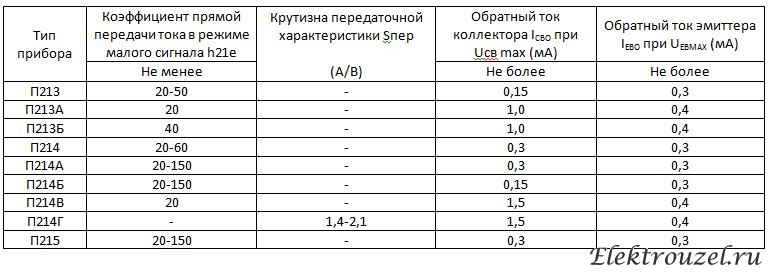

Коэффициент передачи тока
20206050150 20150
Максимально допустимое напряжение коллектор-эмиттер
— 45в.
Максимальный ток коллектора — 5А.
Обратный ток коллектора при напряжении эмиттер-коллектор 60в
и температуре окружающей среды от -60 до +25 по Цельсию
У транзисторов П214 без буквы, П214А —
0,3 мА. у транзисторов П214Б, П214В,П214Г —
1,5 мА.
Обратный ток эмиттера при напряжении база-эмиттер 2в
не более — 100 мкА.
Напряжение насыщения коллектор-эмиттер при коллекторном токе 3 А и базовом 0,35А:У транзисторов П214 без буквы, П214А,П214Б —
0,9 в. У транзисторов П214В,П214Г при коллекторном токе 2 А и базовом 0,3А —
2,5 в.
Напряжение насыщения база-эмиттер при коллекторном токе 3А и базовом 0,37А:У транзисторов П214 без буквы, П214А —
1,2 в. У транзисторов П214Б при коллекторном токе 2 А и базовом 0,3А —
0,9 в.
Рассеиваемая мощность коллектора
— около 10 Вт(на радиаторе).
Граничная частота передачи тока — от 100 до 150 КГц.
На главную страницу В начало
Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто».
Простой УКВ ЧМ радиопередатчик на одном транзисторе (П416, ГТ313)
Приведена простая схема УКВ ЧМ (FM) радиопередатчика, который выполнен на одном транзисторе и содержит минимум деталей, может быть подключен к внешнему источнику сигнала: плееру, смартфону, звуковой карте и т.п.
Данный УКВ передатчик работает с частотной модуляцией (ЧМ) в радиовещательном диапазоне 87,5-108 МГц . Выходная мощность передатчика на нагрузке 75 Ом составляет примерно 300 мВт. Дальность действия при резонансе составляет примерно 1 км.
Принципиальная схема
Режим работы транзистора VT1 по постоянному току задаётся резисторами R1, R2 и R3. Резисторы R1 и R2 образуют делитель напряжения. Нагрузкой транзистора является колебательный контур L1C3. Во время подачи питания на передатчик, в контуре L1C3 создаются затухающие колебания.
Далее эти ВЧ колебания беспрепятственно проходят через конденсатор обратной связи C2 и поступают на базу транзистора VT1 и усиливаются.
С транзистора усиленные ВЧ колебания поступают в нагрузку – контур L1C3 и, попадая в резонанс с собственными колебаниями контура, снова подаются на базу транзистора через конденсатор С2. Так продолжается непрерывно, пока к передатчику присоединен источник питания и цепь замкнута.
Модулирующее напряжение через конденсатор С1 поступает на базу транзистора VT1. Данное напряжение вызывает изменение ёмкости эмиттерного перехода транзистора VT1 и, тем самым, осуществляется частотная модуляция. Таким образом, транзистор VT1 выполняет функции генератора ВЧ и модулятора радиочастоты.
Рис. 1. Принципиальная схема простого УКВ ЧМ (FM) радиопередатчика на транзисторе П416.
Катушка индуктивности L1 — бескаркасная, намотку выполняем на сверле диаметром 7мм, на нем наматывается катушка проводом ПЭВ или ПЭЛ диаметром 0,8-1,0 мм. Катушка L1 содержит 5 витков. Шаг намотки 1 мм.
Транзистор П416Б можно заменить на другой высокочастотный — ГТ308А Б В, ГТ313Б, КТ315Г(n-p-n). Лучше всего применить транзистор ГТ313Б поскольку он обладает более расширенным коэффициентом усиления по току (20-250).
Рис. 2. Транзистор ГТ313 (gt313) внешний вид и цоколевка.
Рабочая частота передатчика выбирается конденсатором С3. А мощность и качество частотной модуляции конденсатором С4. Антенна подключается ко второму витку сверху и может быть типа “Волновой Канал” c коэффициентом усиления 1,35. Питается такая антенна по коаксиальному кабелю типа RG-6U с волновым сопротивлением 75 Ом.
Конденсатор С6 устраняет фон переменного тока, если передатчик питается от стабилизированного источника питания. Если же питание производится от батареи типа “Крона”, то конденсатор С6 следует исключить. Потребляемый передатчиком ток составляет лишь 0.4 мА.
