Радиолампа 6Н9С

Схема применения лампы 6Н8С в качестве усилителя напряжения низкой частоты на сопротивлениях

Таблица 1. Данные деталей каскада усилителя низкой частоты на лампе 6Н9С

________________________________________________________ | Сопротивление в цепи | | | |___________________________________| Выходное |Коэффи- | | анода |сетки последующего| катода |напряжение,| циент | |Rа, МОм| каскада Rс, МОм |Rк, кОм| В |усиления| |_______|__________________|________|___________|________| | Напряжение источника питания 180 В | |________________________________________________________| | 0.1 | 0.1 | 1.9 | 24 | 25 | | 0.1 | 0.25 | 2.1 | 34 | 29 | | 0.1 | 0.5 | 2.4 | 38 | 33 | | 0.25 | 0.25 | 3.7 | 29 | 35 | | 0.25 | 0.5 | 4.3 | 39 | 39 | | 0.25 | 1.0 | 4.8 | 45 | 41 | | 0.5 | 0.5 | 6.1 | 34 | 40 | | 0.5 | 1.0 | 6.8 | 45 | 43 | | 0.5 | 2.0 | 7.8 | 51 | 45 | |_______|__________________|________|___________|________| | Напряжение источника питания 300 В | |________________________________________________________| | 0.1 | 0.1 | 1.5 | 49 | 29 | | 0.1 | 0.25 | 1.9 | 70 | 34 | | 0.1 | 0.5 | 2.1 | 76 | 36 | | 0.25 | 0.25 | 2.8 | 63 | 39 | | 0.25 | 0.5 | 3.4 | 78 | 42 | | 0.25 | 1.0 | 3.7 | 90 | 45 | | 0.5 | 0.5 | 4.7 | 70 | 45 | | 0.5 | 1.0 | 6.0 | 87 | 48 | | 0.5 | 2.0 | 6.6 | 100 | 49 | |_______|__________________|________|___________|________|

Двухтактный ламповый усилитель на 6П3С и 6Н9С

Собственно вирус лампового звука внедрился в меня посредством небольшой статьи, размещённой на этом ресурсе. Вот она, тут находится. Спасибо автору Началось изучение теории по данному вопросу, причём не эзотерическая ересь из интернетов, а книги Цыкина, Гершунского, Войшвилло и тому подобное. Радиолюбительские журналы 60-х годов тоже интересные, многие современные ноу-хау встречаю именно в них.

Сделать усилитель своими руками не получилось, хоть и покупал лампы, дроссели, трансформаторы, потому как отец приобрёл у какого-то радиолюбителя брошенный на полпути усилитель, который так и не заиграл… Пришлось изменить схему фазоинвертора и уменьшить номиналы резисторов (до справочных) в цепи управляющей сетки выходных ламп на землю, так как эти лампы со временем запирались и ток через них не шёл, сводя коэффициент усиления до нуля.

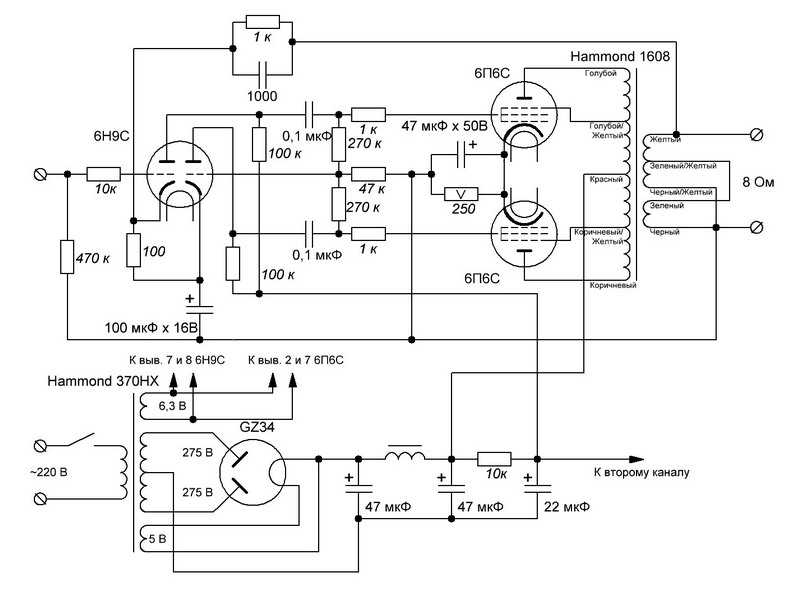

Окончательный вариант схемы привожу ниже. Регулятор громкости исключён за ненадобностью. В принципе, схема простая и в особых пояснениях не нуждается. Электролит в катоде входной лампы специально выбран с небольшой ёмкостью, дабы снизить усиление на низких частотах (не люблю я их) за счёт обратной связи по току. Пила в катодной (и анодной цепи) была сглажена установкой дросселя после диодного моста. Дольше всего боролся с самовозбуждением на частотах от 100 kHz и выше. Резисторы 4.7k перед сеткой выходной лампы и керамика, шунтирующая электролиты в анодном питании оттуда. Так же и сетку пробовал заземлять через ёмкость, и что-то вроде RC-фильтра туда же ставил — всё было бестолку. До тех пор, пока сигнальный шнур от компьютера к усилку не выдернул. Весь ультразвуковой мусор исчез, поскольку шёл со звуковой карты. Будет мне наука на будущее, что бы с ветряными мельницами не сражался.

Фон переменного тока снизился ниже порога слышимости (если не прикладывать голову к колонке) после того, как установил среднюю точку от накала входной лампы на землю, через пару резисторов на 4.7k

Честно говоря, захватившая меня идея заиметь и услышать ламповый звук, вызывала кое-какие сомнения или опасения. Волновал один вопрос, а именно — стоит ли игра свеч? Услышу ли я какую-либо разницу? Если почитать интернеты, то складывается такое впечатление, что услышу всенепременно. Но ведь там же можно почитать и про то, как у людей басы отлипают от динамиков после обматывания межблочного кабеля тремя слоями изоленты. Или же описывают чудесные изменения в звуке от замены простого акустического кабеля на волшебный по 300$ за метр (с обязательной прослушкой правильного направления подключения и с предварительным прогревом кабеля правильной музыкой, что бы электроны нарезали хорошие траектории в проводнике) и прочую мутотень.

Однако то, что я услышал, полностью оправдало и даже превзошло все мои ожидания. Звук приобрёл детальность. Акустическая гитара стала похожа на акустическую гитару, завывания ветра превратилось в завывание ветра, а чирикающие птички на заднем плане стали чирикающими птичками, а не непонятным шумом, принимаемом мною за искажения. Хотя не знаю, как можно описать это словами — это нужно услышать. Прослушав композицию с лампы, тут же повторил её усилителем Романтика 50У-220С и отдельно на Microlab Solo-3 Mk2. Звук стал мутным. Такое чувство, что высокие частоты выкрутили вниз темброблоком, однако последующий подъём высоких частот ситуацию не исправляет — только добавляется всяких щелчков, свиста и прочего шума из высокочастотных динамиков.

Я не буду утверждать, что транзистор фигня, убивает душу и т.д. и т.п. У меня не идеальная эталонная система для сравнения, думаю, что найдётся транзисторный или интегральный усилитель с таким же детализированным звуком (цена вопроса только будет совсем другая). Тем более, что прослушивал музыку я не на Hi-End колонках, а с СОЮЗ 50АС-012. Да и вообще, говорить про убийство звука транзистором абсурдно. Источник сигнала у меня цифровой, весь тракт до одного вольта — полупроводниковый. Да чего уж там мелочиться, уже на студии, в процессе записи музыки, сигнал мог пройти через 300-400 транзисторов (информация из какой-то статьи Лихницкого). Если звук умер уже неоднократно, то с какого перепугу он должен воскреснуть в лампе?

Ладно, отставлю в сторону болтовню и размышления. Добавлю ка ещё пару фотографий.

Обратная связь со мной возможна здесь, в моём журнале, по тегу — звук — записи данной направленности.

Монтаж печатных плат в металлическом корпусе

   При монтаже нужно уделить особое внимание схеме смещения, которое должно быть отрицательным по отношению к земле. Следует соответствующим образом впаять банки электролитов и диодный мост

В противном случае, думаю,  вы сами знаете последствия неправильно впаянных электролитов в блоке питания. Я смонтировал элементы схемы на двух функциональных платах: звуковой и БП.

   Вся конструкция свободно поместилась в стандартном алюминиевом корпусе BO19 размерами 275/175/65. Печатные платы монтируются на столбики к нижней крышке. Все отверстия корпуса, через которые ведутся провода к траснформаторам, обязательно изолируются резиновыми вставками. Под трансформаторы подкладываются изолирующие прокладки, чтобы исключить замыкания обмотки на корпус в случае продавливания изоляции. Входной разъем на джеке 6.3, регулятор громкости и кнопку включения питания я разместил на верхней панели – для удобства использования при размещении на полу. Вокруг отверстий под выходные лампы и драйвер 6н9с лучше сделать много вентилирующих отверстий, чтобы тепло от керамических  панелек тоже выходило наверх.

   Есть один нюанс в закрытии трансформаторов металлическими колпаками. Дело в том, то при замыкании колпака на корпус через центральный болт образовывается короткозамкнутый виток. В таком случае корпус усилителя будет очень сильно нагреваться и мешать работе трансформатора. Следовательно, нужно использовать изолирующие прокладки для крепления колпаков через болт, либо изобретать другие варианты установки без контакта с корпусом.

Двухтактный ламповый усилитель на 6П3С и 6Н9С внешний вид

Настройка напряжения смещения и анодного напряжения для драйвера

   Настройка моноблока делается в режиме молчания по рекомендациям Манакова. Само собой, ко вторичной обмотке транса должна быть подключена активная нагрузка в виде проволочного резистора 4-8 Ом достаточной мощности (5-10 Вт).

   Далее настраивается входной каскад установкой напряжения 1.8…2 вольта на катодах драйвера 6н9с. Для этого нужно подобрать сопротивление резистора R4.

   Затем производим регулировку напряжение смещения для выходного каскада. С помощью переменных резисторов R10 и R12 устанавливаем на катодах выходных ламп напряжение 0,035…0,04 вольта. После чего подаем на сетку первого триода V1 сигнал с частотой около 3 кГц и напряжением 0,5 вольта. Регулируя переменный резистор R7, выставляем одинаковое переменное напряжение на анодах V1.

   После настройки усилитель продемонстрировал замечательное качество звучания и полное отсутствие посторонних шумов. Данный двухтакт выдает насыщенный и прозрачный звук с замечательными низами. Триодная схема включения может обеспечить приемлемую громкость для небольшой комнаты 4×4 метра. Самое главное, такой воздушный звук хочется слушать бесконечно, а громкость здесь отходит на второй план.

Подробнее о ламповых усилителях и их практические примеры

Здесь будет статья с картинками. Можно показать упрощенный вариант схемотехники усилителя на лампах 6Р3С. Эта лампочка нигде в оглавлении сайта не отмечена, а усилитель на ней сделан. В качестве донора для построения лампового усилителя на 6Р3С можно использовать трансляционный услитель 100У-101. Оттуда берут только выходной трансформатор. Можно попытаться применить силовик. Однако здесь нужно быть внимательным. Вначале следует тщательно оценить рассеяние, измерив ток холостого хода. Если ток не более 50 мА, то смело применяйте. Если ток конский, то просто продайте это железо новичку. Ему пока не важен уровень фона в усилителестроении.

Панельки для 6Р3С лучше использовать керамические (подходят от ГУ-50), поскольку нагревается лампа сильно. Карболит может подгорать и противно вонять. Остатки трансляционного усилителя 100У можно спокойно отнести на помойку. Лампа 6Р3С ничего выдающегося собой не представляет. Более того, баллон маловат для заявленной мощности рассеяния по аноду. Анодные выводы расположеня сверху баллона, это не очень удобно. Зато в каждом баллоне по два лучевых тетрода, схожих по характеристикам с 6П3С. Симметрией половинки лампы не отличаются, поэтому лучше тетроды одного баллона запараллелить, поставивив со всех сторон выравнивающие резисторы. Выходной трансформатор будет работать в облегченном режиме поскольку он рассчитан на параллельную работу трёх половинок в оригинальной схеме 100У. Если обеспечить принудительное воздушное охлаждение, то подгрузить лампочки можно побольше. Пример раскроя железного листа для изготовления корпуса показан ниже.

Пример схемы усилителя показан ниже. В отличие от усилителя 100У обе половинки лампы использованы в параллельном включении.

Схема типовая, раскачки вполне достаточно. А вот картинку схемы выходного трансформатора показать стоит. Это типовой трансформатор от лампового усилителя 100У. Выглядит этот усь как квадратный яшик, нередко голбоватого цвета, с одним индикатором на лицевйо панели. Смысл этого усилителя в его размерах. Назначение — трансляционный. Следовательно выходной трансформатор у него специфический, для работы на длинную линию. И нужно трансформатор переделывать, простым путём, обыкновенной перепайкой.

Перед применением его нужно внимательно осмотреть, убрать лишние соединиения, и провести ревизию. Усилители 100У-101 старые, часто ржавые. Обязательно выполняют проверку обмоток мегометром. Если откровенного брака нету, то дальше трансформатор пропитывают в парафине. Основательно нужно пропитывать. Полчаса в парафиновой ванне при 80-90- градусах. На печке можно греть, на даче, чтобы вонь парафиновую не нюхать. У меня есть более продвинутые чертежи для схемы выходного трансформатора, но показывать их пока не буду. Достаточно для понимания и этих стандартных картинок.
