Ламповый усилитель для компьютера.

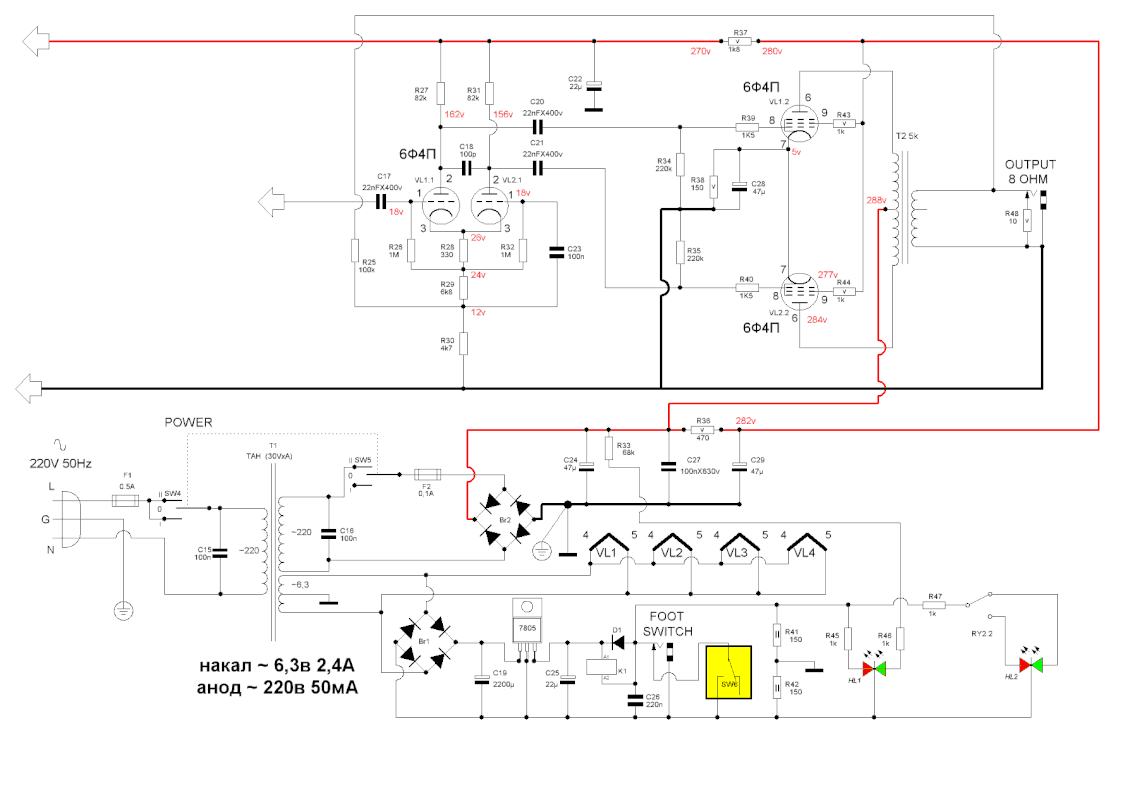

Решил поделиться своей конструкцией лампового усилителя, который собрал для компьютера. В схеме ничего нового нет, стандартная схема, за основу взята схема Борисова из журнала «Радио» за 1976 год №3 стр. 52. Усилитель дома нагружен на колонки S-90 с сопротивлением 4 Ома. Номинальная мощность усилителя 1,5 — 2 вт, но этой мощности хватает вполне, чтобы раскачать колонки и озвучить комнату. Усилитель собран в стерео-варианте, на лампах 6Ф5П. Схемы обоих каналов одинаковые и поэтому приведена схема только одного канала.
Схема при правильной сборке не требует налаживания, работает сразу, и можно применять любые имеющиеся лампы, например 6Ф3П, 6Ф4П (выходная мощность в этом случае немного уменьшится), так же не комбинированные лампы 6П14П и во входной части 6Н1П, 6С1П, можно так же ставить пентоды в триодном включении — 6Ж3П, 6Ж5П. Естественно все эти замены с соблюдением цоколёвок ламп. За внешний вид простите, собрал из того, что было под рукой.
Все детали этого усилителя применяются готовые. В качестве выходных трансформаторов можно использовать распространённые ТВЗ-1-9, выходные трансформаторы от ламповых телевизоров, радиоприёмников. Я использовал трансы от телевизоров с маркировкой ИП4.730.015, первичка которых содержит 3000 витков, вторичка 91. Правда я их немного переделал. Сердечник использовал тот же, сделал новые каркасы и просто разделил первичку на три части по 1000 витков. После намотки первой части первички, изменил направление намотки второй части, потом третью часть мотал в том же направлении, что и первую. Потом все части соединил последовательно. Вторичную обмотку по 91 витку проводом 0,35, мотал после каждой части первички. Потом все три вторичные обмотки соединил параллельно. Монтаж навесной. Это проще и лучше для звука.
Как я уже говорил, усилитель работает на 4-х омные колонки S-90 и для комнаты мощности усилителя хватает «за глаза», потому, что мощность 2 вт лампового усилителя и 2 вт транзисторного — совершенно разные вещи. Силовик установлен сверху и закрыт кожухом. Можно применить любой от лампового приёмника, мощностью 60-100 ватт и с напряжением анодной обмотки на холостом ходу 180 — 210 вольт, ну и 6,3 вольта накала. Выход звуковухи непосредственно подаётся на усилитель. Регулировки тембра я убрал, так как на компе есть эквалайзер, и он здесь без надобности. Внешний вид усилителя с задней стороны.
При прослушивании старых записей на этом усилителе, появилось совсем другое ощущение, стали различимы инструменты. которых раньше и не слышал, появилась прозрачность в звучании и от прослушивания музыки пропало утомление. Ламповый звук не надоедает в отличие от транзисторного. Конечно лучше использовать «бумажные» динамики, но и на компрессионных тоже чувствуется разница. Попробуйте собрать, не пожалеете.

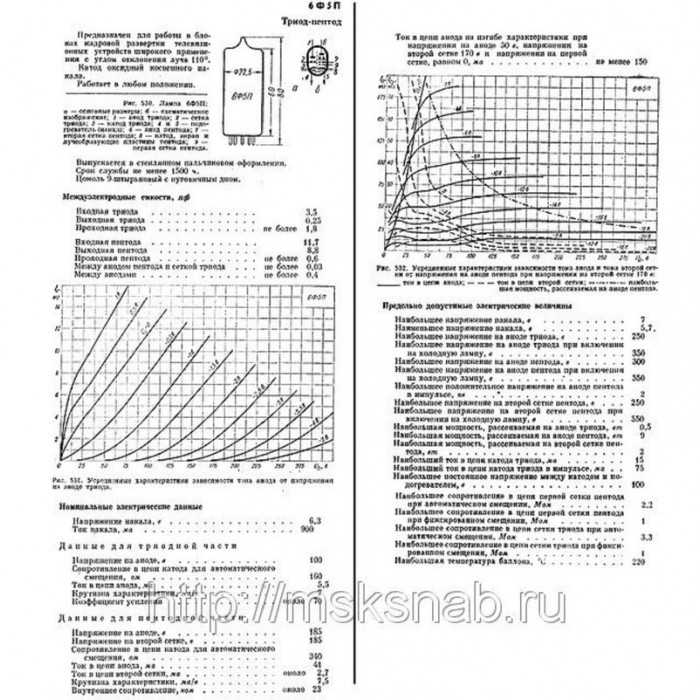

6Ф3П
фото отсюда http://www.istok2-com.1gb.ru/catalog/?key=+6%D43%CF+%C0%CB%CF%D1
Эти штучки сейчас в Чип и Дип по 1 370 рублей продают. Ого!!! А они в цене!!!
В общем это двойной Триод — Пентод.
В том смысле, что в одной колбе 2 лампы на самом деле.
Одна Триод. Вторая Пентод.
Так оно удобнее. Один общий накал на двоих.
При этом если делать например Винил-Корректор, то здесь как раз все, что нужно. Есть входной согласующий каскад, и есть выходной, и между ними ООС с цепями коррекции.
Если нужно сделать, гитарный усилитель. То тоже все тут как надо. Есть и согласующий каскад, и есть где перегруз раскачать.
Да и в динамик дать может.
Если нужно пред-усилитель. То снова она.
Если нужно, усилитель для магнитофона — тоже подойдет.
Если нужно, микрофонный усилитель — снова она.
Если нужно мощник — да она тоже может.
Она может и пред с мощником в одном флаконе потянуть, если очень нужно.
Причем не слабо так может.
В телевизорах кстати тоже она стояла. Как раз так там и было. Триод на пред, и Пентод на мощник.
По характеристикам здесь анодное напряжение 170 Вольт.
В Триодной части максимальный ток всего 2.5 миллиАмпера.
Это вроде как мало. Но если на 170 Вольт, то это уже целых 300 милливатт — можно смело сжигать старые проводные наушники от Айфона.
Коэффциент усилиения у нее в Триодной части 75 единиц.
Что в общем и по ламповым делам не слабый показатель, да и по транзисторным прилично.
И это от Триода. А ведь главная проблема Триодов — это малый коэффциент усиления.
А тут 75 единиц раскачали. Красота.
Пентодная часть здесь тоже особая.
Вообще, что такое Пентод?
Это еще 2 сеточки добавили. Одна из них своего рода ускоряющая. На нее подают напряжение еще 200 Вольт, и она тем самым повышает коэффициент усиления. Хорошо повышает.
Но при этом вылезают некоторые артефакты работы. Их назвали динатронный эффект.
Там как бы рост амплитуды вместо равномерного, как у машины на механике стал.
Растет растет, и вдруг бах — передачу сменили. А пока переключались, небольшое снижение скорости. А потом снова рост.
В общем, чтобы это убрать придумали ООС. Ну все как обычно в общем. Просто эту ООС поставили в виде еще одной сеточки, внутри колбы.
Она там эффективнее. Вот она и выравнивает подобные проблемы.
Таким образом появился Пентод.
В нашей сегодняшней лампе у него Коэффциент усиления в районе 200 единиц.
А это уже и не всяк транзистор может. 315й так не может. 3102 может, но только один из 10 в партии.
А мощные транзисторы так и вообще выше сотни редкость.
А тут у нас как бы Пентод из мощных. На 170 Вольт у него ток в 41 миллиАмпер.
А это как бы 4 Ватта. И это в классе А.
А если 2 поставить, так в одной Триод пойдет на раскачку амплитуды, а у другой на фазоинвертор. А 2 пендода в классе АБ жахнут под 10 Ватт.ъ
А это уже и на сабвуфер подать можно. И не слабо так качнуть. Я недавно самодельный делал с подобной мощностью в усилителе. 40 Гц качает только так.
Такая вот чудо-лампа.
Хочешь так ее, а хочешь сяк. И главное пригодная для всех Аудио-цепей.
И Винил-Корректор. И катушечный магнитофон, и кассетник, и гитарный пред, и гитартный овердрайв, и пред-усилитель, и даже мощник. Причем как однотакт, так их двухтакт!!!
И все на ней родненькой!!! Универсальный Солдат Лампофильского Фронта!!!
А ведь на ней и Класс Д сообразить можно. Эти усилители еще в ламповые времена придумали. У меня учебник 50х годов издания по ним есть.
Но это уже перебор. Все таки хочется ее фирменный звук слушать.
Ее неповторимую теплоту на средних частотах, ее глубокий бархатистый бас, ее мягкий верх, Ее небольшую фирменную колоратурность на верхней середине при женском вокале.
Да и как овердрайв на гитаре она очень вкусно урчит.
Вот такая шикарная лампа!!! Потому и в цене нынче кстати!
Спасибо, что дочитали!
