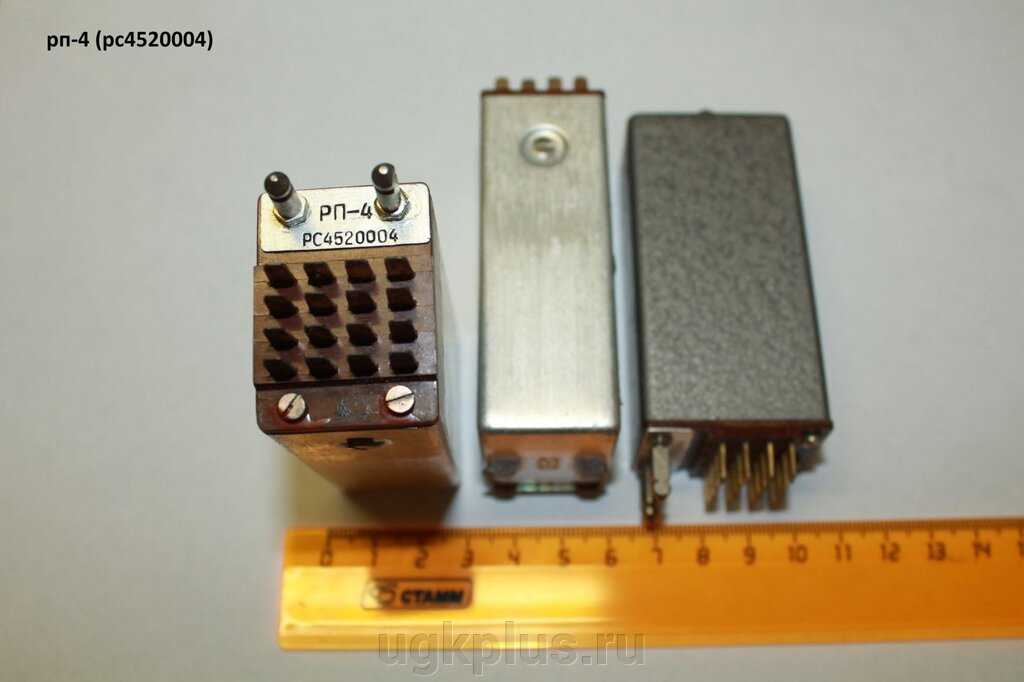

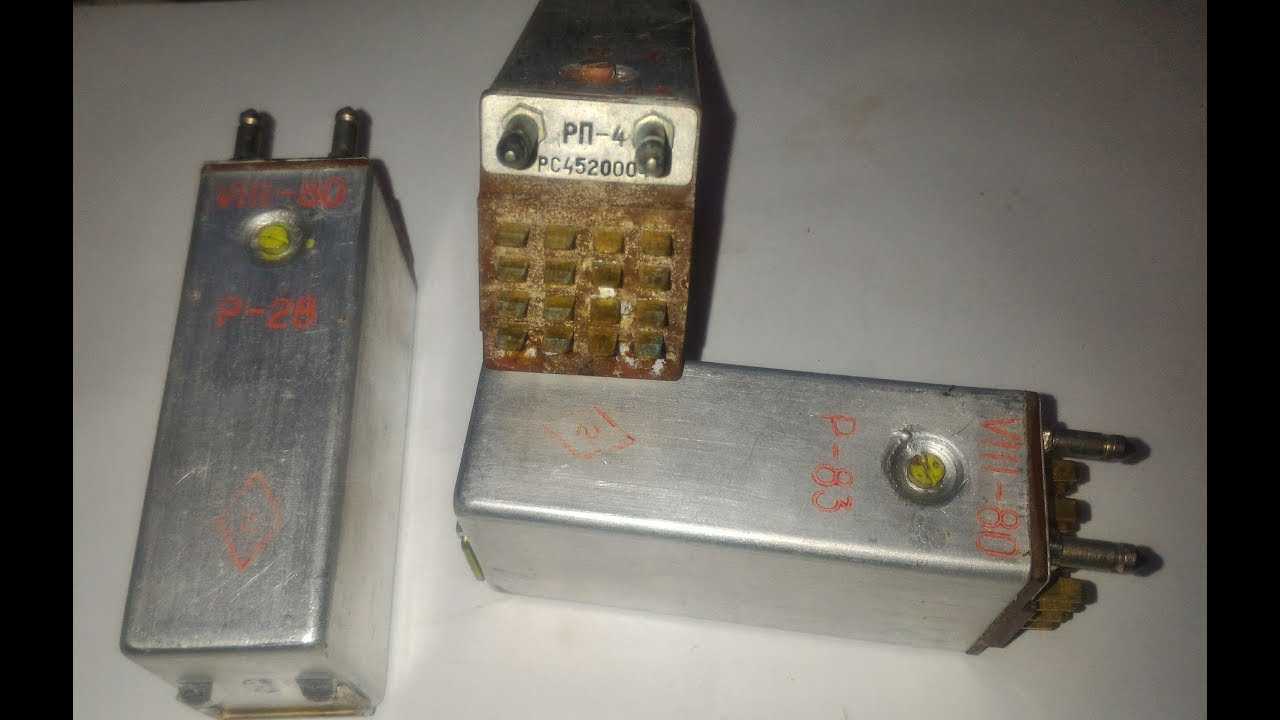

Реле РП-4 РС4520004

Параметры

У каждого отдельного промежуточного реле есть определенные технические характеристики. Рассмотрим их на примере отдельных моделей.

РК-4Р с розеткой:

РПГ – это особенный вид промежуточных реле, которые называются герконовые, чаще всего их подключение производится в промышленных условиях. Стандартно герконовое реле используется в сложных автоматических цепях с напряжением от 16 до 42 Вольт, помогает контролировать выпрямленный трехфазный ток, могут контролировать микропроцессорное производство.

Маркировка этого типа расшифровывается иначе, чем у обычного устройства. РПГ-Х1-ХХ-Х-Х-ХХ:

1. РПГ – на герконах;
2. Х – вид установки проводов (винтовое крепление, спайка);
3. 1 – вид геркона;
4. ХХ – контакты, может быть от 1 до 10;
5. Х- обмотки (данные приборы бывают однообмоточными или двухобмоточными);
6. Х – количество однотипных промежуточных устройств в корпусе;
7. ХХ – исполнение по климату.

МКУ являются одними из первых реле, которые использовались для коммутирования отдельных проводов на производственных автоматизированных работах. Оно относится к нейтральным двухпозиционным устройствам для контроля сигнальных цепей. Принцип работы отличается от классического за счет использования дополнительной магнитной полосы внутри корпуса.

Фото — ЭТК Урал

Плоский якорь и Ш-сердечник образуют сильную магнитную часть, визуально схема немного напоминает реле стартера ВАЗ. Сердечник изогнут особенным образом, позволяющим разделить его на две отдельные части, описанные ниже. В сердечнике устанавливается катушка с пластмассовым корпусом. Сердечник разделяется на несколько групп контактов. С правой стороны детали устанавливаются полюса, на них расположен медный виток, замкнутый накоротко. У этой серии усиленная магнитная система, она при помощи винтового крепления установлена на плате. В это же время, у левой части сердечника установлен якорь и его ограничитель. Он производится из легированного листового стального проката.

Назначение

Промежуточное или вспомогательное реле – это устройство, которое используется для контроля работы различных станков, комплексов и т. д., и позволяет обеспечить контроль сразу нескольких электрических цепей. К примеру, при помощи одного контакта осуществляется запуск станка, а другим производится выключение иного электрического устройства.

Фото — модульный ELF

Назначение реле промежуточного типа:

1. Для замыкания или размыкания отдельных и независимых друг от друга цепей;
2. Для замедления защитной реакции при необходимых высоких нагрузках;
3. С целью контроля основного устройства в условиях высокого напряжения.

Фото — схема

Конструкция устройства может варьироваться в зависимости от его назначения и производителя (Omron, VDC, CAD, РЭП15). Рассмотрим самый простой вариант. Стандартное двухпозиционное вспомогательное реле состоит из электромагнитной катушки, оснащенной сердечником. К ней подключается постоянный или переменный ток нагрузки в зависимости от рабочей сети. Когда в катушке появляется напряжение, происходит замыкание рабочих подвижных контактов с неподвижными. Они установлены на корпусе над колодкой. Катушка управляет ими – они могут изменять свое положение и от этого может изменяться принцип питания.

Фото — конструкция OMRON

Главное назначение промежуточного реле – расцеплять и размножать отдельные контакты цепей. К примеру, если к нему подключить стандартный трехфазный электродвигатель, то произойдет следующее замыкание контактов:

1. Пуск. Включится сигнализация;
2. Сработает пускатель;
3. Замкнется последняя пара контактов и заведется двигатель.

В большинстве случаев, также промежуточное реле времени и контроля разрывает реверс двигателя, чем препятствует резкое выключение мотора

Важно понимать, что промежуточное электромагнитное реле может быть оснащенным несколькими группами контактов управления. Их количество зависит от назначения конкретного устройства

Чтобы было легче распознавать различные типы устройства, используется специальное буквенно-циферное обозначение, рассмотрим его на примере популярного ПЭ:

• П – промежуточное;
• Э – Электромагнитного типа;
• 46 – номер серии;
• 1 – импульсный;

Если после этого продолжается маркировка, то она означает: количество рабочих замыкающих контактов и климатическое исполнение отдельно взятого устройства. Очень часто производитель опускает в описании эти моменты, но они обязательно должны значиться в сертификате качества и паспорте.

Таблица содержания драгметалла в граммах для реле РП4 и РП5

Таблица показывает точный вес в граммах для 1000 шт, 1000 шт учитывая норму возврата и для 1 шт.
Н.возвр — норма возврата после переработки.
МПГ — металлы платиновой группы (рутений, родий, палладий, осмий, иридий, платина)
* — все данные справочного характера, обязательно уточняйте в иных источниках если имеют важное значение

В некоторых случаях имеет смысл учесть норму возврата, вычесть 15-25% из итогового результата. Норма возврата учитывает что не всё получится извлечь, те или иные потери потери присутствуют всегда.

Важный нюанс. Производить изделия могли в разное время и у разных изготовителей, что может сказаться на базовом значении веса драгметалла, а в последствии и на переработанном. Как уже было сказано, более старые детали часто содержат больше драгметаллов. Новые же, по причине развития техпроцесса, иногда вовсе без драгметалла.

Цена предлагаемая скупщиками

Посмотрев на расценки, видно что скупщики принимают реле за 50% — 100% от текущей курсовой стоимости драгметалла. Для того чтобы лучше ориентироваться в цене, желательно свериться с актуальной ценой на мировых торговых биржах.

Ориентировочные колебания цены покупки:750 — 2700 — 4400 руб за 1 гр палладия (пробы 160, 580, 999)2400 — 4500 руб за 1 гр золота (проба 600 — 999)

• Палладий существенно выше средней цены, поэтому выгодно продавать.
• Золото неуклонно росло с 2005 по 2012, с цены 800 до 3800 руб за грамм. С тех пор упало почти в 2 раза и колеблется в диапазоне 2100-2800 руб за грамм с 2013 года. Как можно заметить, в ожидании кризиса 2020 году цена золота снова выросла.

Надеюсь этим удастся помочь сориентироваться относительно влияния мировых цен.

Целесообразно такие реле сдавать на лом после выработки ресурса, как изделия они стоят иногда существенно дороже.

Стоимость реле как изделия

Цены на изделие в основном распределены от 200 — 5500 рублей за штуку. Сильно колеблются в зависимости от характеристик, производителя, желаний продавца и года выпуска.

• Цены для примера, в среднем, за 1 шт:
  • РП4 — 85-310 руб
  • РП5 — 280-1250 руб

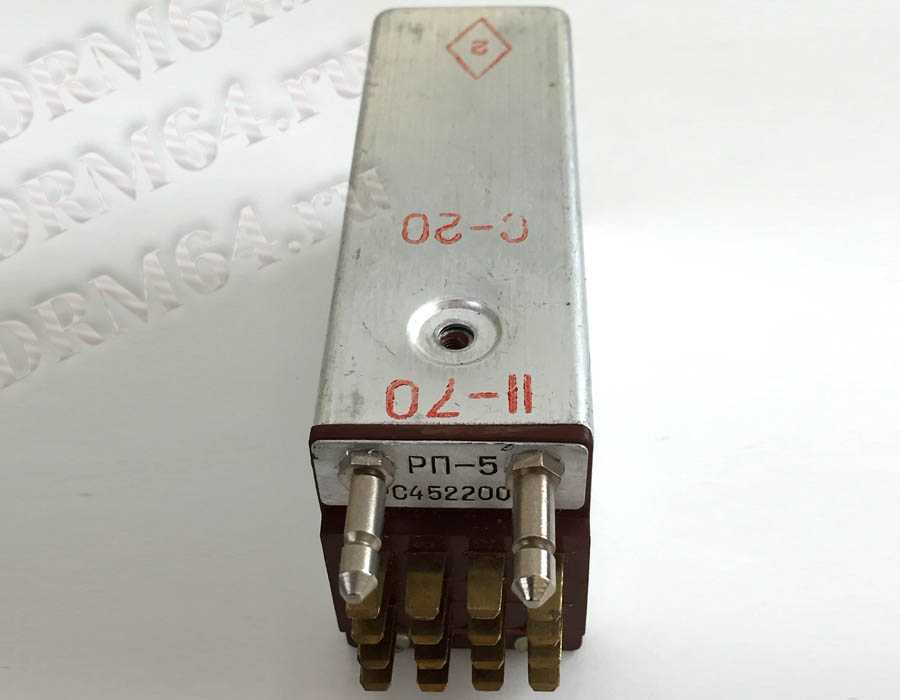

Характеристики для реле РП4 и РП5

• Диапазон параметров:
• Рабочее напряжение: до 27 вольт
• Рабочие токи: 0,2 А
• Масса, гр:
• Температура работы:
  • От —40 до +50°С
  • РВ4.520.002 — от -5 0 до +60°С
• Срок сохраняемости:
  • в комнатных условиях 12 лет
  • в неотапливаемых 4 года

Действие поляризованных устройств

При отсутствии тока в обмотках, устройство находится в исходном положении. Однако в нем уже имеется магнитный поток, создаваемый постоянным магнитом. Происходит замыкание силовых линий на два контура прибора. Первый контур состоит из самого магнита, ярма, левого сердечника, якоря и снова магнита. Другой контур проходит через магнит и ярмо к правому сердечнику и якорю, а затем вновь возвращается в исходную точку.

Между якорем и левым сердечником полностью отсутствует воздушная прослойка. При этом якорь и правый сердечник разделен значительным зазором. Из-за большого сопротивления воздуха значение магнитного потока в правом контуре будет значительно ниже, чем в левом. Поэтому якорь будет притягиваться к левому сердечнику более сильным магнитным потоком.

Таким образом, работает поляризованное реле, принцип действия которого основан на магнитных свойствах. Это позволяет изменять направление тока, подаваемого на обмотку, при прямой и обратной полярности.
