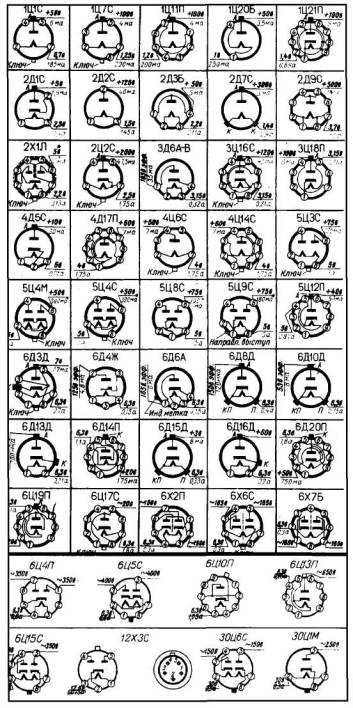

ПАРАМЕТРЫ, ТИПОВОЙ РЕЖИМ И ЦОКОЛЕВКИ ЭЛЕКТРОВАКУУМНЫХ ПРИБОРОВ ШИРОКОГО ПРИМЕНЕНИЯ
КЕНОТОРОНЫ И ДИОДЫ
|
Тип пампы |
Iвыпр. макс. ,mA |
Uобр. макс. ,В |
Ра ,Вт |
Ri ,кОм |
Са-к ,пФ |
|
1Ц1С |
5,0 |
15000 |
0,5 |
7,5 |
2,0 |
|
1Ц7С |
2,0 |
30000 |
— |
14,0 |
1,35 |
|
1Ц11П |
0,3 |
20000 |
— |
20,0 |
0,8 |
|
1Ц20Б |
0,3 |
10000 |
— |
— |
0,8 |
|
1Ц21П |
0,6 |
25000 |
— |
— |
3,0 |
|
2Д1С |
0,] |
100 |
0,01 |
— |
0,3 |
|
2Д2С |
— |
200 |
5,0 |
— |
0,5 |
|
2ДЗБ |
— |
150 |
— |
— |
2,4 |
|
2Д7С |
— |
— |
6,0 |
— |
— |
|
2Д9С |
— |
— |
— |
— |
— |
|
2Х1Л |
1,0 |
— |
— |
— |
2,25 |
|
2Ц2С |
7,5 |
12500 |
— |
4,1 |
— |
|
ЗД6А-В |
10,0 |
450 |
0,2 |
— |
3,8 |
|
ЗЦ16С |
1,1 |
35000 |
— |
— |
1,5 |
|
ЗЦ18П |
1,5 |
25000 |
— |
15,0 |
15 |
|
4Д5С |
— |
— |
0,4 |
— |
— |
|
4Д17П |
— |
— |
1,0 |
— |
— |
|
4Ц6С |
— |
— |
1,0 |
— |
— |
|
4Ц14С |
— |
— |
1,2 |
— |
— |
|
5ЦЗС |
250 |
1700 |
— |
0,2 |
— |
|
5Ц4М |
140 |
1550 |
— |
0,1 |
— |
|
5Ц4С |
125 |
1350 |
— |
0,1 |
— |
|
5Ц8С |
420 |
1700 |
30,0 |
0,2 |
— |
|
5Ц9С |
205 |
1700 |
12 |
0,3 |
— |
|
5Ц12П |
50 |
5000 |
5,0 |
— |
— |
|
6ДЗД |
— |
200 |
— |
— |
2,5 |
|
6Д4Ж |
5,0 |
365 |
— |
— |
1,9 |
|
6Д6А |
10,0 |
450 |
0,2 |
— |
3,0 |
|
6Д8Д |
0,18 |
150 |
0,01 |
— |
0,5 |
|
6Д10Д |
10,0 |
100 |
0,5 |
— |
3,5 |
|
6Д13Д |
— |
450 |
1,0 |
0,7 |
1,0 |
|
6Д14П |
150 |
5600 |
4,5 |
0,09 |
10,0 |
|
6Д15Д |
— |
200 |
0,5 |
— |
1,2 |
|
6Д16Д |
— |
450 |
1,0 |
0,3 |
2,0 |
|
6Д20П |
220 |
6500 |
5,0 |
— |
8,5 |
|
6Ц19П |
120 |
4500 |
— |
0,1 |
8,0 |
|
6Ц17С |
215 |
4500 |
8,0 |
0,045 |
11,0 |
|
6Х2П |
20,0 |
450 |
0,5 |
— |
3,0 |
|
6Х6С |
16,0 |
465 |
— |
0,5 |
4,2 |
|
6Х7Б |
16,0 |
450 |
0,2 |
— |
5,3 |
|
6Ц4П |
300 |
1000 |
3,0 |
0,4 |
— |
|
6Ц5С |
300 |
1100 |
— |
0,2 |
— |
|
6Ц10П |
450 |
4500 |
— |
0,1 |
5,0 |
|
6Ц13П |
900 |
1600 |
8,0 |
— |
— |
|
6Щ5С |
375 |
1350 |
— |
— |
— |
|
12ХЗС |
20 |
100 |
0,1 |
— |
0,48 |
|
30Ц6С |
500 |
500 |
— |
0,15 |
— |
|
30Ц1М |
500 |
500 |
— |
0,15 |
— |
ТРИОДЫ
|
Тип лампы |
S,mA/B |
µ |
Rc, МОм |
Свх ,пФ |
Свых ,пФ |
Спр ,пФ |
Pа ,Вт |
|
1С38А |
0,86 |
24,5 |
7,5 |
0,85 |
1,25 |
1,15 |
— |
|
2С49Д |
6 |
55 |
— |
3,3 |
0,1 |
2,0 |
4,0 |
|
6С15П |
45 |
52 |
0,15 |
11 |
1,8 |
5,0 |
7,8 |
|
6С2Б |
11 |
50 |
1,0 |
6,5 |
2,3 |
1,6 |
1,1 |
|
6С21Д |
— |
— |
— |
— |
— |
— |
3,6 |
|
6С26Б-К |
5,2 |
25 |
1,0 |
3,3 |
3,5 |
1,42 |
1,4 |
|
6С28Б |
19 |
40 |
1,0 |
5,75 |
1,85 |
3,0 |
2,4 |
|
6С27Б-К |
4,2 |
70 |
1,0 |
3,3 |
3,4 |
1,0 |
1,45 |
|
6С29Б |
19 |
40 |
1,0 |
9,5 |
3,75 |
0,27 |
2,4 |
|
6С30Б |
21 |
17 |
2,5 |
7 |
0,.8 |
4,5 |
5,0 |
|
6С31Б |
18 |
— |
1,0 |
4,1 |
1,5 |
3,8 |
2,5 |
|
6С32Б |
3,5 |
100 |
2,0 |
2,8 |
0,65 |
1,2 |
1,5 |
|
6СЗЗС |
40 |
— |
30 |
9 |
31 |
60 |
|
|
6С34А |
4,6 |
2,5 |
1,0 |
2,0 |
2,3 |
1,6 |
1,1 |
|
6С35А |
4 |
70 |
1,0 |
2 |
2,4 |
1,7 |
0,9 |
|
6С37Б |
16,5 |
13 |
0,1 |
6 |
4,7 |
3,9 |
4,5 |
|
6С36К |
8,0 |
145 |
— |
3,0 |
0,02 |
1,6 |
3,0 |
|
6С39С |
0,2 |
500 |
0,2 |
3,5 |
1,2 |
0,1 |
75 |
|
6С40П |
0,2 |
1000 |
— |
2,5 |
0,5 |
0,05 |
6,0 |
|
6С41С |
21 |
— |
0,2 |
11 |
5 |
15 |
25 |
|
6С44Д |
6 |
25 |
— |
4 |
0,1 |
2,0 |
3,0 |
|
6С45К |
13 |
— |
— |
2,8 |
0,015 |
1,4 |
2,2 |
|
6С46Г |
20 |
7 |
0,25 |
6 |
1,76 |
7,5 |
5,5 |
|
6С47С |
45 |
— |
0,05 |
37 |
7 |
38 |
33 |
|
6С48Д |
3,5 |
40 |
— |
3 |
0,05 |
2,1 |
3,0 |
|
6С51Н |
12 |
32 |
0,5 |
5 |
2,5 |
2 |
1,0 |
|
6С52Н |
10 |
64 |
0,5 |
4,75 |
2,4 |
0,85 |
1,0 |
|
6С53Н |
13 |
75 |
— |
4,75 |
0,06 |
1,7 |
1,0 |
|
12С42С |
60 |
— |
0,2 |
40 |
15 |
55 |
120 |
ВЫХОДНЫЕ ПЕНТОДЫ
|
Тип лампы |
S, мА/В |
R1 , кОм |
Рвых , Вт |
Ра , Вт |
Свх , пФ |
Свых , пФ |
Спр , пФ |
|
6П1П |
4,9 |
42 |
4,8 |
12,0 |
8,0 |
4,5 |
0,7 |
|
6ПЗС |
6,0 |
25 |
5,4 |
20,5 |
11,0 |
8,2 |
1,0 |
|
6П6С |
4,1 |
52 |
3,6 |
13,2 |
9,5 |
6,5 |
0,9 |
|
6П7С |
5,9 |
32,5 |
— |
20,0 |
11,5 |
6,0 |
0,7 |
|
6П9 |
11,7 |
80 |
2,4 |
9,0 |
11,1 |
6,6 |
0,06 |
|
6П13С |
9,5 |
23 |
4,5 |
14,0 |
17,5 |
6,1 |
0,9 |
|
6П14П |
11,3 |
30 |
4,2 |
14,0 |
11,0 |
7,0 |
0,2 |
|
6П15П |
15,0 |
100 |
4,5 |
12,0 |
13,5 |
7,0 |
0,07 |
|
6П18П |
11,0 |
22 |
3,0 |
12,0 |
11,5 |
6,0 |
0,2 |
|
6П20С |
8,5 |
7 |
27,0 |
22,5 |
10,0 |
0,8 |
|
|
6П21С |
4,0 |
20 |
28,0 |
18,0 |
8,2 |
6,5 |
0,15 |
|
6П23П |
4,5 |
44 |
11,0 |
11,0 |
7,5 |
4,5 |
0,1 |
|
6П25Б |
4,5 |
— |
0,75 |
4,1 |
6,7 |
6,8 |
0,2 |
|
6П27С |
10 |
15 |
8,5 |
27,5 |
15,0 |
11,0 |
1,0 |
|
6П30Б |
4,4 |
— |
— |
5,5 |
12,0 |
4,2 |
0,6 |
|
6П31С |
12,5 |
4 |
— |
10,0 |
18,0 |
8,5 |
1,3 |
|
6ПЗЗП |
10,0 |
25 |
6,6 |
12,0 |
12,0 |
7,0 |
1,0 |
|
6П34С |
13,0 |
— |
— |
18,0 |
21,0 |
11,0 |
1,2 |
|
6П35Г-В |
10,5 |
— |
1,0 |
5,2 |
11,5 |
6,0 |
0,2 |
|
6П36С |
14,0 |
4,5 |
— |
12,0 |
32,0 |
19,0 |
1,0 |
|
6П37Н-В |
20,0 |
— |
— |
15,0 |
27,0 |
5,5 |
0,4 |
|
6П38П |
65,0 |
30 |
— |
10,5 |
21,5 |
3,9 |
0,07 |
|
6П39С |
45,0 |
18 |
— |
10,0 |
18,0 |
4,0 |
0,11 |
|
6П41С |
8,4 |
12 |
4,0 |
14,0 |
23,0 |
10,5 |
0,5 |
|
6П42С |
— |
1,5 |
— |
24,0 |
39,0 |
14,5 |
1,0 |
|
6Э5П |
30,0 |
8 |
1,0 |
8,3 |
15,0 |
2,5 |
0,6 |
|
6Э6П-Е |
30,5 |
15 |
— |
8,3 |
15,0 |
5,8 |
0,07 |
|
6Э7П |
1,6 |
— |
— |
10,0 |
5,6 |
1,1 |
0,05 |
|
6Э13Н |
8,5 |
— |
— |
2,0 |
7,0 |
1,9 |
0,02 |
|
6Э14Н |
8,5 |
— |
— |
2,0 |
7,0 |
1,9 |
0,02 |
|
6Э12Н |
10,0 |
100 |
— |
2,2 |
7 |
1,5 |
0,01 |
