VEF 202 — снова FM

Приехал тут намедни «ВЭФ 202» на модернизацию — нужно встроить FM-диапазон. А что, с лета один сканирующий приемник оставался, можно и приладить.

Во всех местах красавец, кроме трещины на шкале.

В родном блоке питания «БП 9/60» кто-то менял транзистор и «электролит». Я проверил — емкость, утечки и ESR в норме, по некоторым параметрам он даже надерет зад современным конденсаторам. Ну и пусть живет. Оставил пометку с датой проверки, напаял 10 нФ «керамики» и закрыл крышку.

Они думали, что прикрутив «торксом» шасси к корпусу, смогут остановить «non-qualified service personnel», потому что «no user serviceable parts inside»? Какая наивность.

Хотя нет, это просто вынужденная мера — оборвался крепеж.

Приемники на ремонт приходят разные: с домашнего и гаражного хранения, чуть припыленные и «он где-то тут, надо только грязь отбить», хоть малость работающие и напрочь мертвые. Но этот откровенно порадовал: гребенка, контакты на планках и переключатель смазаны чем-то консистентным, отчего стойкий прием на всех диапазонах без нужды «разгазовывать» селектор. Все бы так заботились о своей технике, как мой клиент! Да и конденсаторы почти все были в норме, так что ремонтом тут и не пахло — только профилактика.

Регулятор громкости немного шуршал — решил его прошприцевать и смазать. Слева — родной, справа — достал из донора, чтобы заодно и его перебрать. Что интересно, впервые вижу такую конструкцию — по дорожке скользит контактный уголек. Обычно в «ВЭФах» те, что слева.

Не сказать чтобы это на сто процентов устранило шорохи, но стало определенно лучше.

Схемы со времен моего первого «ВЭФа» с FM мало изменились — стабилитрон на 3,3 вольта с резистором 360 Ом, выключатель на триггере К561ТМ2, ключевой транзистор BC547 да приемник Manbo с отпиленным УНЧ.

Антенный вход — первый контакт гребенки — подключен через емкость 390 пФ.

Приемник сделан в октябре 1975-го — у меня был точно такой же, тоже октябрьский.

Образовались некоторые проблемы с триггером — не было четкого срабатывания, хотя схема вроде бы как устраняет дребезг контактов. Ошибка сидела в C1, запаянном обеими ногами на «минус».

Корпусное. Я учел предыдущий опыт подпиливания шасси надфилем и сместил кнопки вправо (отправная линия — 15 мм от края). Хотя кнопка включения оказалась прямо напротив трансформатора Тр2, и потом посадить плату ПЧНЧ было немного напряжно.

Тактовые кнопки 12*12*12 и светодиод пристрелил термопистолетом, а электронщину упаковал в черную пленку, перемотал изолентой и оставил в районе УНЧ, дополнительными каплями клея прихватив к корпусу динамика и стойке шасси.

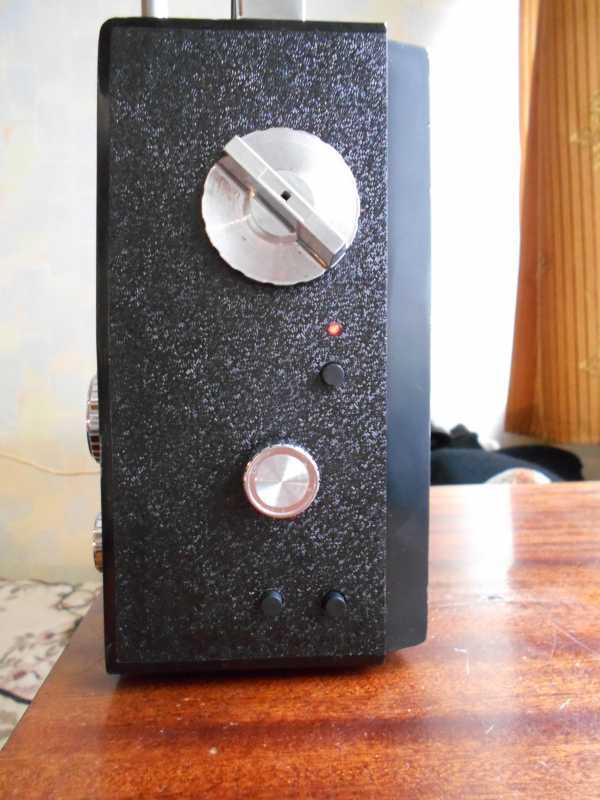

Кнопки управления приемником: включение — рядом с индикатором, сканирование вверх — под ручкой тембра, сброс — оставшаяся.

Все работает, но с теми же замечаниями, что и к первому «202-FM»: КВ-эфир наполняется пустыми «несушками» и паразитной ЧМ (особенно на диапазонах 41-52 м), FM-приемник ловит кучу гармоник и другой гадости, звук подхрипывает и подсвистывает. Спихиваю все на сложную электромагнитную обстановку своей «лаборатории №2» и надеюсь, что на окраине маленького города (но не слишком далеко от передающих антенн) это все исправится или хотя бы ослабнет.

На будущее. Нужно обязательно городить какую-то схему автоматического отключения входа FM-приемника от штыревой антенны, когда FM-тракт отключен. Не знаю как, но «сканер», даже выключенный, утягивает в себя радиоволны с КВ-диапазонов — в этом легко убедиться, отпаяв антенну FM-приемника.

Напоследок — один из вариантов того, что делать, когда обломился крепеж под этим винтом. Я нашел в загашниках «стакан» от пломбы с какого-то аппарата, чуть рассверлил пластик и с усилием вставил туда «стакан». Опционально можно залить клеем, но я не рискнул, чтобы не провоцировать образование трещин.

P. S. Ввиду того, что в блоге уже накопилось изрядно примеров ремонта чужой техники, завожу новую рубрику — «Ремонтная контора Андрюса Магируса«. Пригодится для демонстрации своих умений, например, на OLX, где у меня висит пара «ремонтных» объявлений.

P. P. S. При установке FM-приемника надо АМ-тракт подключать через дроссель, как описано в первой части статьи.

Нравится Загрузка…

Радиоприёмник VEF-206 (ВЭФ-206, Vega-206, Tento-VEF-206)

AM receiver. 8 band, 10 transistor, 2 diode. Made in USSR.

Вот такие раритеты, порой, выкидывают…

VEF-206 — это радиоприёмник второго
класса,
экспортный аналог «ВЭФ-202». Выпускались они на Рижском радиозаводе «ВЭФ» (не
путать с Рижским заводом «Radiotehnika»/RRR
им. Попова) с 1973 года по середину 80-ых и шли только на экспорт.
Радиоприёмник выпускался также под торговыми марками — «VEGA-206»
и «Tento VEF-206». От неэкспортного
ВЭФ-202 он отличался европейскими КВ-диапазонами (SW4-SW6)
— 105-13 м. по сравнению с советскими 25-75 м. Также в экспортной
версии присутствовали некоторые мелкие улучшения, вроде отражателя света лампы
подсветки шкалы. Европейские диапазоны в советских приёмниках
отсутствовали по двум причинам: отсутствие русскоязычных программ, а также «глушилки»
на них работали неэффективно. Следовательно, советский гражданин мог услышать
«вражеский голос». Также, экспортные варианты отличались чуть более высоким
качеством сборки, т.е. практически идеальным. Масса без источников питания — 2,7
кг.

Приёмник супергетеродинного типа, промежуточная частота 465 КГц. Класс —
второй.

К приёмникам ВЭФ 201-206, а также ВЭФ-12, в продаже имелся дефицитный блок
питания БП-9/60, который вставлялся в отсек для батареек.
Фотография. Блок
питания стоил 7 руб. 50 коп., однако был дефицитным. Чтобы шнур от блока питания мог преодолеть корпус
приёмника и крышку батарейного отсека, в корпусе предусмотрено квадратное
отверстие. Отверстие располагается на стыке крышки бат. отсека и корпуса
приёмника.

Техническая информация по приёмникам ВЭФ-202/206 с сайта
http://rw6ase.narod.ru

Чувствительность при приёме на ферритовую антенну не хуже: в диапазонах СВ —
1000 мкВ/м, ДВ — 2000 мкВ/м. Чувствительность на KB диапазонах с телескопической
антенной около — 70 мкВ. Избирательность при расстройке ±10 кГц, не хуже 34 дБ.
Полоса воспроизведения ЗЧ при работе на внутренний громкоговоритель 1ГД-4А —
200…4000 Гц. Максимальная находная мощность приемника 250 мВт. Питание от 6
элементов 373 Сатурн. Продолжительность работы от комплекта новых элементов
более — 200 часов. Габариты РП — 305х240х105 мм. Масса РП без элементов питания 2,7 кг.
Цена 99 рублей 02 копейки.

О моём экземпляре

Откуда он у меня появился — уже неизвестно. Внешнее состояние 5+. Рабочий.
Внутри надломлена небольшая часть печатной платы, порваны некоторые дорожки.
Прежний хозяин заменил дорожки проводами. Контакты барабана переключения диапазонов окислились,
но окисел я снял. К сожалению, вместе с графитовой смазкой. Заменён наконечник
антенны с самодельного на родной от ВЭФ-202.

Приёмник выпущен, предположительно, в 1981 году (динамик датирован декабрём
80-го).

Прежний хозяин сэкономил на батарейках, он вместо батареек типа 373 (D)
вставил батарейки типа C через самодельный
переходник. Переходник выполнен из футляра от фотоплёнки с дыркой в дне,
советских монет по 5 и российских по 10 копеек на дне и поролона, чтобы более маленькая батарейка не
вывалилась. Запатентовать на себя, что ли… Скачать
чертёж переходника в виде рисунка или
в чертёжном формате «Компас-3D
V8».

Вэф 206 ремонт

Самое подробное описание: ремонт радиоприемника своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе. То есть уже умеющего включать паяльник, понимающего о различии радиодеталей между собой, ну хотя бы по внешнему виду и знающему, что это и есть электронные компоненты. Он исправен, но пользоваться им уже просто не возможно. Причина — например не совсем адекватное звуковоспроизведение.

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.По завершению появится ссылка для доступа к найденным материалам.

Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: VEF-204 и VEF-206. Приемники любителей «голосов» без помех.

Восстановление советского приемника ВЭФ-202

Сентябрь 5th, 2011 Айрат

Рано или поздно каждому радиолюбителю приходится сталкиваться со старым, наполовину рабочим приемником. И я думаю, каждый хочет его восстановить.

Я тоже недавно столкнулся с такой проблемой. Сначала я разбирал-собирал его, пока он вообще не перестал работать. Потом на меня нахлынуло вдохновение, и я решился конкретно заняться этим приемником и, в конце концов, добил его.

Как же я это делал, я расскажу в данной статье!

И так, приступим…

При переключении диапазона приёмник не всегда работал и я решил, что дело в барабанном переключателе диапазонов. Разобрал значит я приемник, почистил ластиком шарики-контакты(они видны на рисунке, идут вдоль 12 штук) и подогнул плоские контакты (их тоже можно видеть на рисунке, они идут выше шариков-контактов, параллельно им).

После этого проблема с переключением диапазонов пропала. Собираю я приёмник, включаю, а он не работает! Разбираю опять, проверяю все контакты переключателя, с ними все в порядке. Проглядываю все проводки, все целые. Смотрю на плату, а там ножка одного из транзисторов отломилась от платы, подогнул, значит её, пропаял. Собираю, приемник работает. Ура! Первый этап пройден. Кручу, кручу ручку настройки, настраиваюсь на станцию и слышу шумы, трески. Всё думаю, дело в электролитах. Иду в следующий день на рынок, покупаю электролиты, выпаиваю старые и впаиваю новые.

Вот фото платы с новыми электролитами:

Все, приёмник работает, на станции настраивается. Теперь надо подумать и о постоянном БП (в процессе ремонта приёмника я питал его от внешнего регулируемого БП). Поискал у себя в закромах, нашел трансформатор, провод с вилкой. Сходил на рынок, купил кренку на 9В. Спаял, подключил, работает! Блок питания я разместил в батарейном отсеке приемника:

Еще в приёмнике не работала подсветка шкалы. Разобрал посмотрел, а там и вовсе нет лампочек. Нашел схему этого приёмника в интернете, глянул там какие лампочки должны стоять в приемнике, выяснилось, что на 2.5В/0.068А две штуки. У меня таких, как на зло, не было. Купил, вкрутил их, собрал опять приёмник, нажимаю на кнопку подсветки, а шкала практически не подсвечивается, а вместо приема идет гул 50Гц. Эх думаю, что ж такое, обратился на форум Раиокота, мне там подсказали: перевести подсветку с лампочек на светодиоды. Я последовал этому совету, расчитал токоограничевающий резистор для светодиодов, и у меня получилось 300 Ом. Глянул по схеме, где стоит токоограничивающий резистор для лампочек, заменил его на свой резистор.

Впаял светодиоды вместо лампочек. И дело в шляпе… приёмник сейчас работает, как новый, путем моих страданий стараний.

Рекомендую почитать: /схемы/усовершенствование-радиоприемников

Опубликовано в Мастерская ремонта, Радиоэлектроника Метки: Радиоприемники
