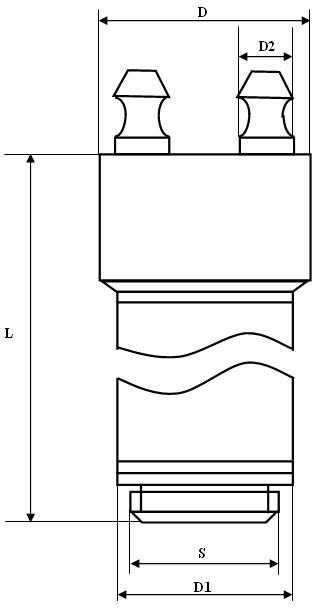

Резистор УВ-50

Типы и виды устройства

Типов подстроечных резисторов на современном рынке множество. Это и неразборные подстроечные резисторы типа СП4-1, залитые эпоксидным компаундом, и предназначенные для аппаратуры оборонного назначения и подстроечные типа СП3-16б для вертикального монтажа на плату.

Будет интересно Обозначение дросселей на схеме

При изготовлении бытовой аппаратуры, на платы впаивают маленькие подстроечные резисторы, которые, кстати, могут по мощности достигать 0,5 ватт. В некоторых из них, например в СП3-19а, в качестве резистивного слоя применяется металлокерамика.

Есть и совсем простые подстроечные резисторы на основе лаковой пленки, такие как СП3-38 с открытым корпусом, уязвимые для влаги и пыли, и мощностью не более 0,25 ватт. Такие резисторы регулируются диэлектрической отверткой, дабы избежать случайного короткого замыкания. Такие простые резисторы часто встречаются в бытовой электронике, например в блоках питания мониторов.

Некоторые подстроечные резисторы имеют герметичный корпус, например R-16N2, они регулируются специальной отверткой, и являются более надежными, поскольку на резистивную дорожку не попадает пыль и не конденсируется влага.

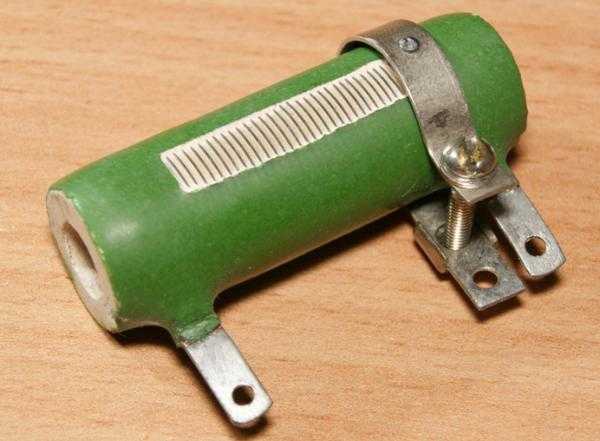

Мощные трехваттные резисторы типа СП5-50МА в корпусе имеют отверстия для вентиляции, в них проводник намотан в форме тороида, а контактный ползунок скользит по нему при повороте ручки отверткой.

В некоторых телевизорах с ЭЛТ до сих пор можно встретить высоковольтные подстроечные резисторы, такие как НР1-9А, сопротивлением 68 МОм и номинальной мощностью 4 ватта. По сути, это набор металлокерамических резисторов в одном корпусе, а типичное рабочее напряжение для данного резистора составляет 8,5 кВ, при максимуме в 15 кВ. Сегодня подобные резисторы встроены в ТДКС.

В аналоговой аудиоаппаратуре можно встретить ползунковые или движковые переменные резисторы, типа СП3-23а, которые отвечают за регулировку громкости, тембра, баланса и т. д. Это линейные резисторы, которые бывают и сдвоенными, как например СП3-23б.
Как выглядят на схеме линейные резисторы.

Подстроечные многооборотные резисторы часто встречаются в электронной аппаратуре, в измерительных приборах и т. д. Их механизм позволяет точно регулировать сопротивление, и количество оборотов измеряется несколькими десятками.

Червячная передача делает возможным медленный поворот и плавное перемещение скользящего контакта по резистивной дорожке, благодаря чему схемы настраиваются очень и очень точно.

Например, подстроечный многооборотный резистор СП5-2ВБ настраивается именно посредством червячной передачи внутри корпуса, и для полного прохода всей резистивной дорожки нужно совершить 40 оборотов отверткой. Резисторы данного типа в разных модификациях имеют мощность от 0,125 до 1 ватта, и рассчитаны на 100 — 200 циклов регулировки.

Это далеко не полный обзор типов и видов детали. Как мы видим из предыдущего описания, подстроечные резисторы по своей сути близки к переменным, но строго говоря, ими не являются. В данном видеоролике кратко, но доходчиво рассказано о том, как переделать подстроечный резистор в переменный.

Непроволочные переменные резисторы.

Непроволочные переменные резисторы обладают токопроводящим слоем, который наносят на подковообразную пластинку из гетинакса или текстолита (резисторы СП, СПЗ-4) или вдавливают в дугообразную канавку керамического основания (резисторы СПО). В проволочном резисторе сопротивление создается с помощью высокоомного провода, который намотан в один слой на кольцеобразном барабане. Чтобы обеспечить надежное соединение между обмоткой и подвижным контактом, производят зачистку провода на глубину не менее четверти его диаметра, а иногда еще и полируют.

Переменные резисторы включаются в электрическую сеть в двух случаях. В первом они используются для регулирования тока в цепи, такой регулируемый резистор еще называют реостатом, в другом случае — для регулирования напряжения, его также называют потенциометром. Чтобы обеспечить регулирование тока в цепи, данный резистор может включаться при помощи двух выводов: от щеточного контакта и одного из концов токопроводящего элемента, что не является допустимым. Если в процессе регулирования случайно нарушится соединение щеточного контакта с токопроводящим элементом, то электрическая цепь окажется разомкнутой, что может привести к повреждению прибора.

Этого можно избежать, если соединить вывод токопроводящего элемента с выводом щеточного контакта. В данном случае, если и произойдет нарушение соединения, это не разомкнет электрическую цепь.

Промышленностью выпускаются следующие непроволочные переменные резисторы:

А — с линейной;
Б — с логарифмической;
В — с обратно-логарифмической зависимостью сопротивления, которое возникает между правым и средним выводами от угла поворота оси.

Наиболее востребованными являются резисторы группы А, их используют в радиотехнике, на схемах обычно не указывается характеристика изменения их сопротивления. В переменных резисторах нелинейных (логарифмических), на схеме указано символ резистора, который перечеркнут знаком нелинейного регулирования, а внизу помещают соответствующую математическую формулу закона изменения.

Резисторы групп Б и В отличаются от резисторов группы А своим токопроводящим элементом: на подковку таких резисторов наносится токопроводящий слой, который обладает удельным сопротивлением, которое меняется по длине. Проволочные резисторы имеют соответствующую форму каркаса, в них длина витка высокоомного провода меняется по соответствующему закону.

Нестандартные цветовые маркировки

Помимо типовой цветовой кодировки обозначений сопротивлений, есть и нестандартные разновидности маркировки. В основном, нестандартные варианты встречаются у некоторых известных изготовителей электроники, имеющих свои подразделения по созданию и выпуску электронных элементов.

Необычные цветовые обозначения, чаще всего встречаются у Филипс и Панасоник, они кодируют элементы, произведенные на внутренних предприятиях отличной от классической, маркировкой, для которой используются специальные справочники и компьютерного типа программы.

Необычная маркировка используется для отличия, к примеру, резисторов, созданных по стандартам MIL определенной марки, от стандартов промышленного и бытового типа, указывает на огневую стойкость и многое другое.

Источники

https://www.RadioElementy.ru/articles/tsvetovaya-markirovka-rezistorov-kak-chitat/
http://www.radiodetector.ru/kak-markirujutsya-rezistory/
https://poweredhouse.ru/kalkulyator-cvetovoj-markirovki-rezistorov-onlajn/
https://www.RusElectronic.com/markirovka-rjezistorov/
http://www.joyta.ru/7951-smd-rezistory-markirovka-smd-rezistorov-kalkulyator/
https://onlineelektrik.ru/eoborudovanie/kondensatori/markirovka-smd-rezistorov-tablitsa-oboznachenij.html
https://slarkenergy.ru/oborudovanie/datchiki/cvetnaya-markirovka-rezistorov.html
http://arduino.on.kg/kalkulyator-cvetovoy-markirovki-rezistorov
https://onlineelektrik.ru/eoborudovanie/kondensatori/tsvetovaya-markirovka-rezistorov-kak-opredelit-po-poloskam.html

Янв 25, 2021

Таблица кодировок планарных SMD деталей

Указаны первые пары цифр маркировки SMD-компонента. Необходимо нажать на них, после чего откроется страница с еще одной таблицей, в которой прописаны комбинации остальных символов. Также приводится краткое обозначение функций и параметров.

Смотреть видео:

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 25,4.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Размеры резисторов для шунтов SMD исполнения

Тип	Мощность	Диапазон сопротивлений	L	W	H	a
0402	0,06 Вт	(60…200)х0,001 Ом	1,0 мм ±0,1 мм	0,5 мм ±0,05 мм	0,3 мм ±0,1 мм	0,2 мм ±0,15 мм
0603	0,25 Вт	(51…100)х0,001 Ом	1,6 мм ±0,1 мм	0,8 мм ±0,1 мм	0,50 мм ±0,1 мм	0,3 мм ±0,1 мм
0805	0,125 Вт	(10…1000)х0,001 Ом	2,0 мм ±0,1 мм	1,25 мм ±0,1 мм	0,50 мм ±0,05 мм	0,4 мм ±0,2 мм
2512	1 Вт	(10…1000)х0,001 Ом	6,35 мм ±0,1 мм	3,2 мм ±0,1 мм	0,55 мм ±0,05 мм	0,6 мм ±0,2 мм
LR2512	2 Вт	(0,5…4,0)х0,001 Ом	6,24 мм ±0,25 мм	3,30 мм ±0,25 мм	0,78 мм ±0,25 мм	1,88 мм ±0,25 мм
LR2512	2 Вт	(4,1…75,0)х0,001 Ом	6,24 мм ±0,25 мм	3,30 мм ±0,25 мм	0,64 мм ±0,25 мм	1,12 мм ±0,01 мм
LR2725	4 Вт	(0,2….3)х0,001 Ом	6,24 мм ±0,25 мм	6,45 мм ±0,25 мм	1,09 мм ±0,25 мм	2,15 мм ±0,01 мм
LR2728	4 Вт	(4….50)х0,001 Ом	6,706 мм ±0,25 мм	7,188 мм ±0,25 мм	0,991 мм ±0,25 мм	1,143 мм ±0,25 мм

Что написано на SMD резисторах

Для поверхностного монтажа на печатных платах обычные виды резисторов применят неудобно. Поэтому были разработаны специальные технологии, позволяющие делать их маленькими — длинной и шириной в несколько миллиметров. Это позволяет использовать площадь плат по максимуму. Но на миниатюрных резисторах даже цветовую маркировку нанести сложно. Поэтому для SMD резисторов разработана своя маркировка — цифро-буквенная. Есть три варианта этой маркировки:

три цифры;
четыре цифры;
три цифры и буква.

Для резисторов SMD со средней погрешностью

Первые два варианта маркировки резисторов — три или четыре цифры — применяют для резисторов со средней погрешностью (допустимое отклонение 5-10%). В них первые две или три цифры — это номинал, последняя определяет множитель. Эта цифра, показывает в какую степень надо возвести 10. Для тех у кого нелады с возведением в степень, множитель прописан на рисунке ниже. Можно также сказать, что последняя цифра показывает, сколько нулей в множителе.

Правило расшифровки кодов номиналов SMD сопротивлений

Принцип нахождения номинала похож на цифро-буквенную маркировку советских резисторов. Первые две или три цифры надо умножить на множитель. Чтобы было понятнее, давайте разберем несколько примеров надписей на SMD сопротивлении. Множитель можно брать из таблицы на рисунке выше.

480 — 48 надо умножить на 1, то есть это резистор на 48 Ом;
313 — 31 надо умножить на 1000, получаем 31000 Ом или 31 кОм;
5442 — 544 надо умножить на 100, итого 54400 Ом или 54,4 кОм;
2115 — 211 с множителем 100 000, получаем 21 100 000 Ом или 21,1 МОм.

Но для маркировки низкоомных резисторов SMD — с сопротивлением менее 100 Ом — используют другую систему. Тут надо определиться с положением точки. Вместо точки ставят латинскую букву R. Пример есть на картинке ниже, разобраться несложно.

Маркировка низкоомных SMD резисторов

Если видите на корпусе резистора букву R, это значит, что номинал небольшой — не более 100 Ом. Иногда встречается вариант с буквой K. Этой буквой зашифровывают множитель 10³ или 1000. Этот тип обозначений создан по аналогии, то есть положение буквы обозначает наличие точки.

Из всех примеров разобрать стоит только K47, да еще, может быть 4K7. Остальные понять несложно. Итак, K47. Так как буква стоит перед цифрами, перед ними ставим запятую, а множитель известен — 1000. Так что получаем: 0,47 * 1000 Ом = 470 Ом. Второй пример: 4K7. Так как буква стоит между цифрами, ставим тут запятую, множитель все тот же — 1000. Получаем 4,7 * 1000 = 4700 Ом или 4,7 кОм.

Расшифровка кодов прецизионных резисторов СМД (повышенной точности)

Для резисторов поверхностного монтажа на печатных платах повышенной точности есть своя маркировка. Описана она в стандарте EIA-96. Применяется для изделий с возможными отклонениями по номиналу не более 1% (0,5%, 0,25%). На поверхности резистора стоят две цифры и одна буква (не R и не K), но значение у них другое:

две цифры обозначают код номинала (обратите внимание, не сам номинал, а его код);
буква — множитель.

Находится номинал в несколько шагов. Сначала по таблице находят код (на картинке ниже), по нему определяют номинал. По второй части таблицы находят множитель (выделен красным). Два найденных числа перемножают и получают номинал.

Таблица расшифровки кодов для SMD резисторов повышенной точности

Давайте разберем несколько примеров того, как определить номинал прецизионных резисторов SMD типа.

01С. Код 01 обозначает 100 Ом, буква С — множитель 100. Итого получаем номинал: 100*100 = 10000 Ом или 10 кОм.
30S. По таблице смотрим код 30. Он соответствует цифре 200. Буква S — множитель 0,01. Считаем номинал: 200 * 0,01 = 2 Ом.
11D. Расшифровка кода 11 — 127, под буквой D зашифрован множитель 1000. Итого получаем 127*1000 = 127 000 Ом или 127 кОм.

В общем, принцип понятен. Ищем код, множитель, перемножаем. В общем, ничего особенно сложного. Простая математика. Если с устным счетом «не очень» помочь может калькулятор. Еще вариант — найти программу, которая расшифровывает коды резисторов.

Для чего нужна?

Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.

Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.

Цветовая схема маркировки имеет следующие особенности:

Легко читаемая.
Проще наносится.
Может передать всю необходимую информацию о номиналах.
Со временем информация не стирается.

При этом, можно отметить основное различие в данной маркировке:

При точности 20% используется маркировка, содержащая 3 полоски.
Если точность составляет 10% или 5%, то наносится 4 полоски.
Более точные варианты исполнения имеют 5 или 6 полосок.

Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.

Маркировка низкоомных резисторов

Резисторы SMD исполнения сопротивлением менее одного ома маркируются с использованием символа R обозначающего децимальную точку. После символа R обозначается номинал сопротивления соответствующий фактическому значению.

Сравнительные характеристики низкоомных чип резисторов

Типоразмер	Тип подложки	Номинальная мощн. при 70°С	Рабочее напряжение	Максимально допустимое напряжение	Диапазон рабочих температур	Температурный коэффициент сопротивления
0402	Керамика	0,06 Вт	50 В	100 В	-55…+155°С	±600 ppm/°С
0603	Керамика	0,25 Вт		500 В в течении 1 мин	-55…+125°С	±250 ppm/°С и менее
0805	Керамика	0,125 Вт	150 В	300 В	-55…+125°С	±600 ppm/°С
2512	Керамика	1,0 Вт	200В	400 В	-55…+125°С	±600 ppm/°С
LR2512	Металлический сплав	2,0 Вт		500 В в течении 1 мин	-55…+170°С	±50 ppm/°С и менее
LR2725	Металлический сплав	4,0 Вт		500 В в течении 1 мин	-55…+170°С	±50 ppm/°С и менее
LR2728	Металлический сплав	4,0 Вт		500 В в течении 1 мин	-55…+170°С	±25 ppm/°С и менее

Технические характеристики низкоомных металлических резисторов

Тип	Диапазон сопротивлений	Температурный коэффициент сопротивления	Номинальная мощность	Номинальный ток	Ток перегрузки	Диапазон рабочих температур
RTT02	(60…200)x0,001 Ом	±600 ppm/°С	0,06 Вт	1,58 А	3,95 А	-55…+155°С
RLP16	10×0,001 Ом	±100 ppm/°С	0,33 Вт	5,74 А		-55…+155°С
RCC16	(51…100)x0,001 Ом	±250 ppm/°С	0,25 Вт	1,58…2,75 А		-55…+125°С
RLC20	(51…3300)x0,001 Ом	±250 ppm/°С	0,25 Вт	0,27…2,33 А		-55…+125°С
LR2512	(0,5…3)x0,001 Ом	±50 ppm/°С	2 Вт	63 А	141 А	-55…+170°С
	(3,1…6,9)x0,001 Ом	±25 ppm/°С	2 Вт	63 А	141 А	-55…+170°С
	(7,0…75)x0,001 Ом	±15 ppm/°С	2 Вт	63 А	141 А	-55…+170°С
LR2725	(0,2….3)х0,001 Ом	±50 ppm/°С	4 Вт	126 А	252 А	-55…+170°С
LR2728	(4….50)х0,001 Ом	±25 ppm/°С	4 Вт	31 А	63 А	-55…+170°С

Резисторы сопротивлением 1 ом и выше представлены в соответствующих разделах электронного каталога компонентов для поверхностного монтажа. Самые миниатюрные размеры имеют чип резисторы 0402 5%, 0402 1% и 0603 5%, 0603 1%. SMD резисторы 0805 5%, 0805 1%; 1206 5%, 1206 1% имеют большие размеры однако позволяют рассеять большую мощность, наибольшую мощность рассеивают чип резисторы 2512 5% и 2512 1%. Для высоковольтных применений изготавливаются высокоомные чип резисторы 0805.

Технические характеристики и маркировка низкоомных чип резисторов серии RL и LR производителя Yageo

Технические характеристики и маркировка низкоомных чип резисторов на металлизированной подложке серии RLP производителя KAMAYA

Технические характеристики и маркировка низкоомных чип резисторов серии RLC производителя KAMAYA

Технические характеристики и маркировка низкоомных чип резисторов серии RCC производителя KAMAYA

Технические характеристики и маркировка низкоомных чип резисторов серии RTT производителя RALEC

Технические характеристики и маркировка низкоомных чип резисторов на подложке из металлического сплава

Технические характеристики и маркировка низкоомных чип резисторов 2725 4Вт 0,01Ома 0,001Ома

Производитель — ,

Таблица маркировки smd резисторов постоянного сопротивления

Код	Знач.	Код	Знач.	Код	Знач.	Код	Знач.
R10	0.1 Ом	1R0	1 Ом	100	10 Ом	101	100 Ом
R11	0.11 Ом	1R1	1.1 Ом	110	11 Ом	111	110 Ом
R12	0.12 Ом	1R2	1.2 Ом	120	12 Ом	121	120 Ом
R13	0.13 Ом	1R3	1.3 Ом	130	13 Ом	131	130 Ом
R15	0.15 Ом	1R5	1.5 Ом	150	15 Ом	151	150 Ом
R16	0.16 Ом	1R6	1.6 Ом	160	16 Ом	161	160 Ом
R18	0.18 Ом	1R8	1.8 Ом	180	18 Ом	181	180 Ом
R20	0.2 Ом	2R0	2 Ом	200	20 Ом	201	200 Ом
R22	0.22 Ом	2R2	2.2 Ом	220	22 Ом	221	220 Ом
R24	0.24 Ом	2R4	2.4 Ом	240	24 Ом	241	240 Ом
R27	0.27 Ом	2R7	2.7 Ом	270	27 Ом	271	270 Ом
R30	0.3 Ом	3R0	3 Ом	300	30 Ом	301	300 Ом
R33	0.33 Ом	3R3	3.3 Ом	330	33 Ом	331	330 Ом
R36	0.36 Ом	3R6	3.6 Ом	360	36 Ом	361	360 Ом
R39	0.39 Ом	3R9	3.9 Ом	390	39 Ом	391	390 Ом
R43	0.43 Ом	4R3	4.3 Ом	430	43 Ом	431	430 Ом
R47	0.47 Ом	4R7	4.7 Ом	470	47 Ом	471	470 Ом
R51	0.51 Ом	5R1	5.1 Ом	510	51 Ом	511	510 Ом
R56	0.56 Ом	5R6	5.6 Ом	560	56 Ом	561	560 Ом
R62	0.62 Ом	6R2	6.2 Ом	620	62 Ом	621	620 Ом
R68	0.68 Ом	6R8	6.8 Ом	680	68 Ом	681	680 Ом
R75	0.75 Ом	7R5	7.5 Ом	750	75 Ом	751	750 Ом
R82	0.82 Ом	8R2	8.2 Ом	820	82 Ом	821	820 Ом
R91	0.91 Ом	9R1	9.1 Ом	910	91 Ом	911	910 Ом
102	1 кОм	103	10 кОм	104	100 кОм	105	1 мОм
112	1.1 кОм	113	11 кОм	114	110 кОм	115	1.1 мОм
122	1.2 кОм	123	12 кОм	124	120 кОм	125	1.2 мОм
132	1.3 кОм	133	13 кОм	134	130 кОм	135	1.3 мОм
152	1.5 кОм	153	15 кОм	154	150 кОм	155	1.5 мОм
162	1.6 кОм	163	16 кОм	164	160 кОм	165	1.6 мОм
182	1.8 кОм	183	18 кОм	184	180 кОм	185	1.8 мОм
202	2 кОм	203	20 кОм	204	200 кОм	205	2 мОм
222	2.2 кОм	223	22 кОм	224	220 кОм	225	2.2 мОм
242	2.4 кОм	243	24 кОм	244	240 кОм	245	2.4 мОм
272	2.7 кОм	273	27 кОм	274	270 кОм	275	2.7 мОм
302	3 кОм	303	30 кОм	304	300 кОм	305	3 мОм
332	3.3 кОм	333	33 кОм	334	330 кОм	335	3.3 мОм
362	3.6 кОм	363	36 кОм	364	360 кОм	365	3.6 мОм
392	3.9 кОм	393	39 кОм	394	390 кОм	395	3.9 мОм
432	4.3 кОм	433	43 кОм	434	430 кОм	435	4.3 мОм
472	4.7 кОм	473	47 кОм	474	470 кОм	475	4.7 мОм
512	5.1 кОм	513	51 кОм	514	510 кОм	515	5.1 мОм
562	5.6 кОм	563	56 кОм	564	560 кОм	565	5.6 мОм
622	6.2 кОм	623	62 кОм	624	620 кОм	625	6.2 мОм
682	6.8 кОм	683	68 кОм	684	680 кОм	685	6.8 мОм
752	7.5 кОм	753	75 кОм	754	750 кОм	755	7.5 мОм
822	8.2 кОм	823	82 кОм	824	820 кОм	815	8.2 мОм
912	9.1 кОм	913	91 кОм	914	910 кОм	915	9.1 мОм

Если вас интересуют недорогие SMD-резисторы, приобрести их можно на Aliexpress.

Но не соблазняйтесь на подозрительно низкие цены — в таких ситуациях лучше дополнительно ознакомиться с отзывами других покупателей.

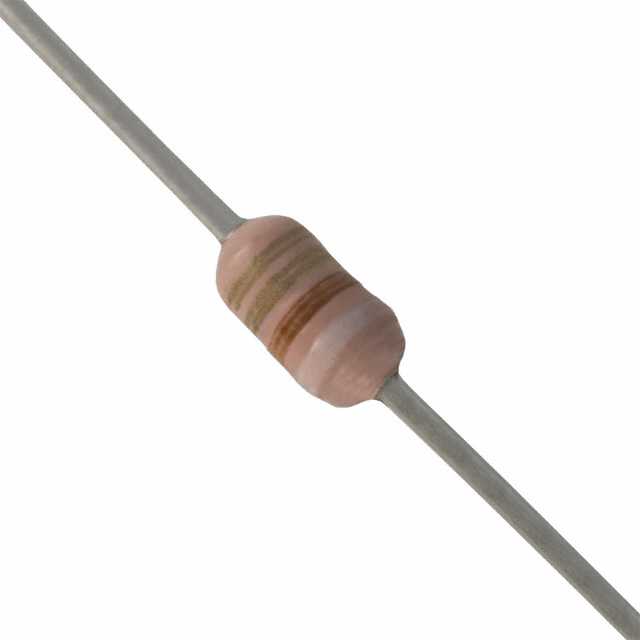

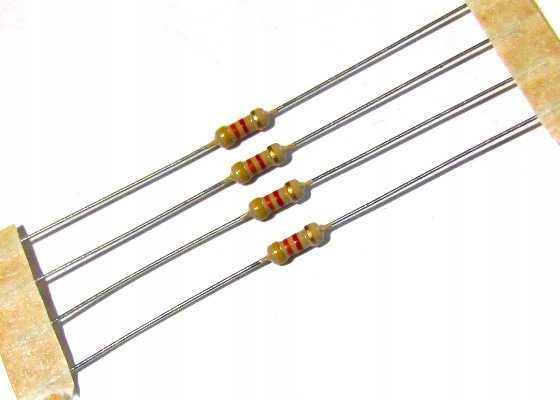

С какой стороны считать полоски на резисторе

Сопротивление резистора определяют по первым цветовым кольцам:

У элементов с тремя полосами первые два цвета — это цифры, а третий цвет — множитель.
У элементов с четырьмя полосами первые два цвета — это цифры, третий цвет — множитель, четвертый цвет — допустимое отклонение сопротивления резистора от его номинального значения.
У элементов с пятью полосами первые три цвета — это цифры, четвертый цвет — множитель, пятый цвет — допустимое отклонение сопротивления резистора от его номинального значения.
У элементов с шестью полосами первые три цвета — это цифры, четвертый цвет — множитель, пятый цвет — допустимое отклонение сопротивления резистора от его номинального значения, шестой — температурный коэффициент.

Цветная маркировка на резисторах читается слева направо. При этом нужно правильно определить левую сторону. Как правило, первая полоса наноситься ближе к одному из выводов резистора. Если же элемент имеет малый размер и на нем невозможно соблюсти нужные пропорции разграничения маркировки, то отсчет ведется от цветной полосы, которая в сравнении с остальными самая широкая.

Расшифровка маркировки советских резисторов

Маркировка советских резисторов МЛТ-1 и МЛТ-2 имеет буквенно-числовое обозначение и содержит:

две цифры и букву;
три цифры и букву.

Буквенный код:

омы – R или Е;
килоомы – К ;
мегаомы – М.

Порядок расположения цифрового кода:

номинал из целого числа ставился перед буквой – 33К (33 ома);
номинал меньше единицы ставился после буквы – R 27 (0,27 ом), М68 (0,68 МОм или 680 КОм);
номинал из целого числа с десятичной дробью разбивался на две части – целое число перед буквой, десятичную дробь после – 5K6 (5,6 КОм).

Еще одна цифра на корпусе означала отклонение от номинала сопротивления.

МЛТ-1

На корпус наносился код, которые обозначал:

МЛТ – металлопленочный резистор с лаковым слоем термоустойчивый;
1– мощность рассеивания в ваттах;
47К – сопротивление 47 Ком;
5% – допустимое отклонение от номинала 5%.

Другие

Маленький размер корпуса резисторов мощностью менее 0,25 ватт не позволял нанести буквенно-числовой код, поэтому для них применялась маркировка, состоящая из четырех полос (колец) разного цвета.

Первая полоса наносилась ближе к краю резистора, остальные так, чтобы не затруднять чтение кода.

Цветовые полоски располагались слева направо и обозначали:

Первая, вторая – номинал.
Третья – множитель.
Четвертая – отклонение от номинала в %.

Каждая цифра от 0 до 9 имела цветной код:

черный – 0;
коричневый – 1;
красный – 2;
оранжевый – 3;
желтый – 4;
зеленый – 5;
синий – 6;
фиолетовый – 7;
серый – 8;
белый – 9.

После цифр располагалась полоса, символизирующая десятичный множитель – на которое надо умножить число, образованное первыми двумя полосками:

серебристый – 0,01;
золотой – 0,1;
черный – 10;
коричневый – 100;
красный – 1000;
оранжевый – 10000;
желтый – 100 000;
зеленый – 10 000 000;
синий – 1 000 000;
фиолетовый – 10 000 000;
серый – 100 000 000;
белый – 1000 000 000.

Маркировка SMD резисторов по EIA-96

Четырехзначное обозначение параметров резисторов не является оптимальным методом. Все же для четырех символов места на малогабаритных корпусах недостаточно. Поэтому приборов с точностью 1% для форм-факторов ниже 0805 применяется другая система маркировки, состоящая из двух цифр и буквенного символа. Такое обозначение вводится стандартом EIA-96, согласно которому две цифры означают номинал в омах, а буква – множитель.

Таблица кодов и значений маркировки резисторов

В стандарте EIA-96 нет прямого соответствия между цифрами маркировки и номиналом. Фактическому значению сопротивления сопоставлен код. Чтобы определить значение сопротивления, надо обратиться к таблице:

Таблица 1. Таблица кодов и значений маркировки резисторов по EIA-96.

Так, коду 20 соответствует значение 158 Ом, а коду 69 – 511. Очевидно, что запомнить соответствие кода и номинала очень сложно. Поэтому рекомендуется пользоваться таблицей или онлайн-калькулятором.

Таблица множителей

Таблица множителей меньше, но также неочевидна и сложна для запоминания:

Таблица 2. Таблица значений буквенных множителей в маркировке резисторов по EIA-96.

Это означает, что полный номинал резистора, имеющего маркировку 22А, равен 165×1=165 Ом, а 44B – 280×10=2800 Ом = 2,8 кОм.
