Резистор С2-33-2,0

С2-33Н (С2-33)

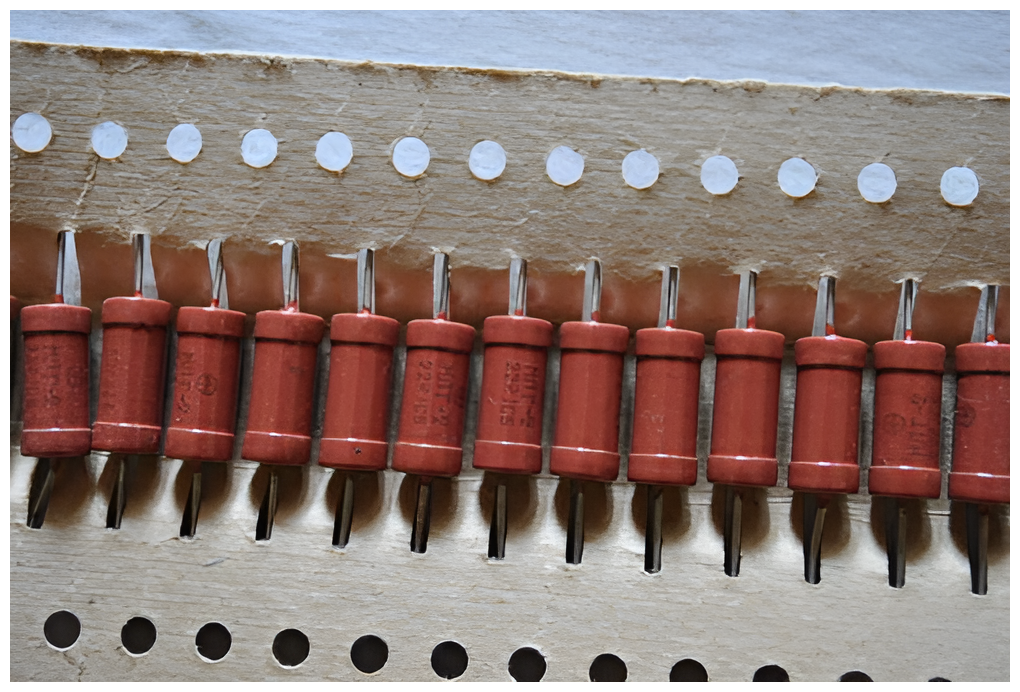

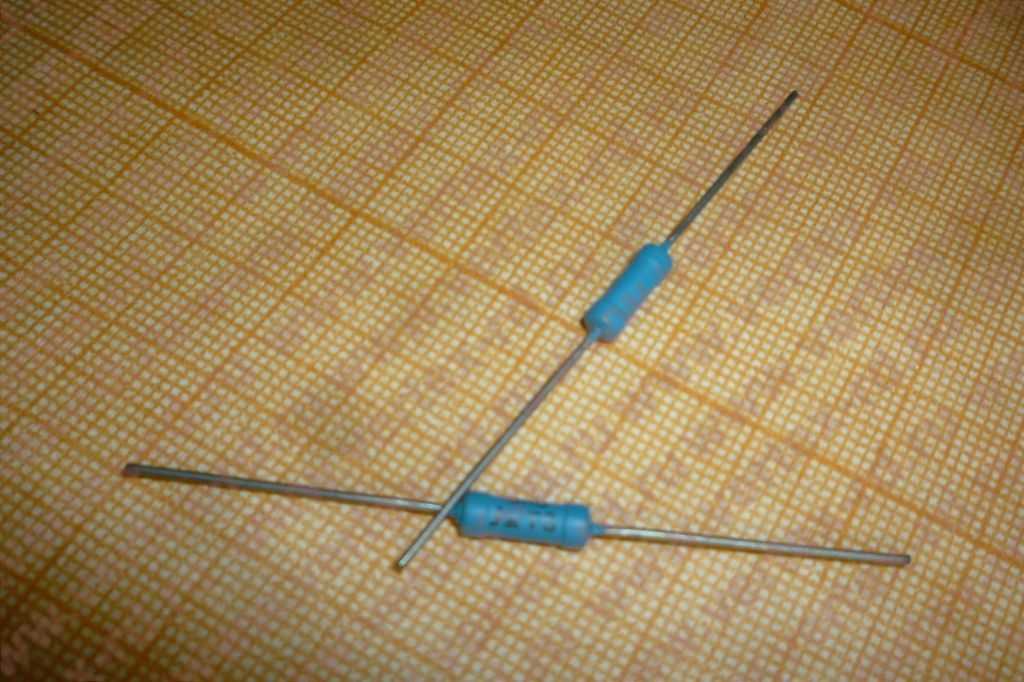

Резистор С2-33Н постоянный непроволочный общего применения всеклиматического неизолированного варианта исполнения, предназначен для работы в электрических цепях постоянного, переменного токов и в импульсном режиме.

Габаритные размеры

Вид резистора

Габаритные размеры и допустимые отклонения, мм

Масса, г, не более

L, не более

l

D, не более

d

C2-33-0,125

6,0

20 ± 3

2,2

0,6 ± 0,1

0,15

C2-33-0,25

7,0

3,0

0,25

C2-33-0,5

10,2

25 ± 3

4,2

0,8 ± 0,1

1,0

C2-33-1,0

13,0

6,7

2,0

C2-33-2,0

18,5

8,8

3,5

Основные технические характеристики

Температурный коэффициент сопротивления (ТКС) резисторов должен соответствовать значениям, установленным в нижеследующей таблице.

Допускаемое отклонение

сопротивления,

%

ТКС×10-6 1/ °С, не более, в диапазоне температур

Группа

по ТКС

20 до 155°С

от минус 60 до 20°С

± 1; ± 2

± 100

± 300

В

± 1; ± 2

± 250

± 500

Г

± 5; ± 10

± 500

± 500

Д

± 5; ± 10

± 1000

± 1500

Ж

Вид резистора

Мощность рассеяния, Вт

Пределы номинальных сопротивлений

Предельное рабочее напряжение, В

C2-33Н-0,125

0,125

1 Ом — 510 МОм

200

C2-33Н-0,25

0,25

1 Ом — 5,11 МОм

250

C2-33Н-0,5

0,5

0,1 Ом — 5,11 МОм

350

C2-33Н-1,0

1,0

1 Ом — 22 МОм

500

C2-33Н-2,0

2,0

1 Ом — 22 МОм

750

Характеристики

Ед. изм.

Значение

Гарантированная стабильность в течение минимальной наработки 20 000 ч. при номинальной нагрузке

%

± (5; 10)

Допускаемое отклонение от номинального сопротивления

%

±1,0; ±2,0; ±5,0; ±10

Промежуточные значения номинальных сопротивлений для допускаемых отклонений по ряду Е96

%

±1,0; ±2,0;

по ряду Е24

±5,0; ±10

Диапазон рабочих температур

°С

от минус 60 до + 155

Уровень шумов

мкВ/В

1,0; 5,0; 10

Номинальная мощность рассеяния

Вт

0,125; 0,25; 0,5; 1; 2

Срок сохраняемости

лет

25

Допустимая мощность рассеяния резисторов (Рt) в интервале рабочих температур среды от минус 60°С до 155°С при нормальном атмосферном давлении приведена на рисунке 1.   Допустимая мощность рассеяния резисторов (Рр) в интервале рабочих давлений от 10-6 мм рт. ст. до 3 кгс/см2 и в интервале температур от минус 60°С до 155°С приведена на рисунке 2.

рис. 1

I – для резисторов  С2-33Н (кроме резисторов С2-33Н-0,125 сопротивлением свыше 3,01×106 Ом).

II – для резисторов С2-33Н-0,125 сопротивлением свыше 3,01×106 Ом.

рис. 2

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения, обозначения уровня шумов (только для групп А и Б), обозначения группы по ТКС, обозначения всеклиматического исполнения «В», буквы «И» для резисторов повышенной стойкости к импульсным нагрузкам, обозначения ТУ.

Например:

Резистор С2-33Н — 2,0 — 120 кОм ± 5% — А — Д — В — И ОЖ0.467.093 ТУ

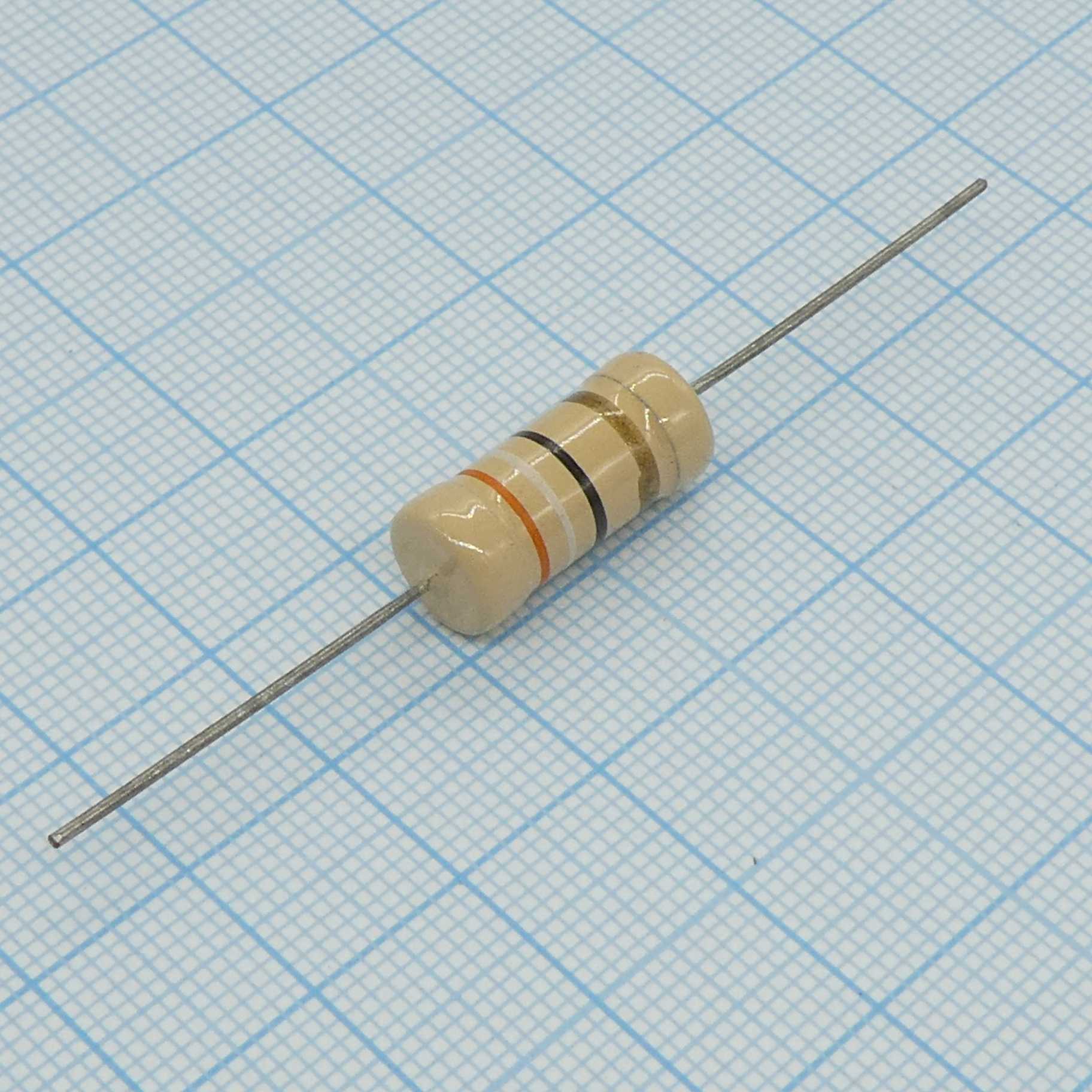

аналог — MF-200
